Вимірювальний пристрій
Номер патенту: 12089
Опубліковано: 25.12.1996
Автори: Жернаков Володимир Сергійович, Фрідман Борис Петрович
Формула / Реферат

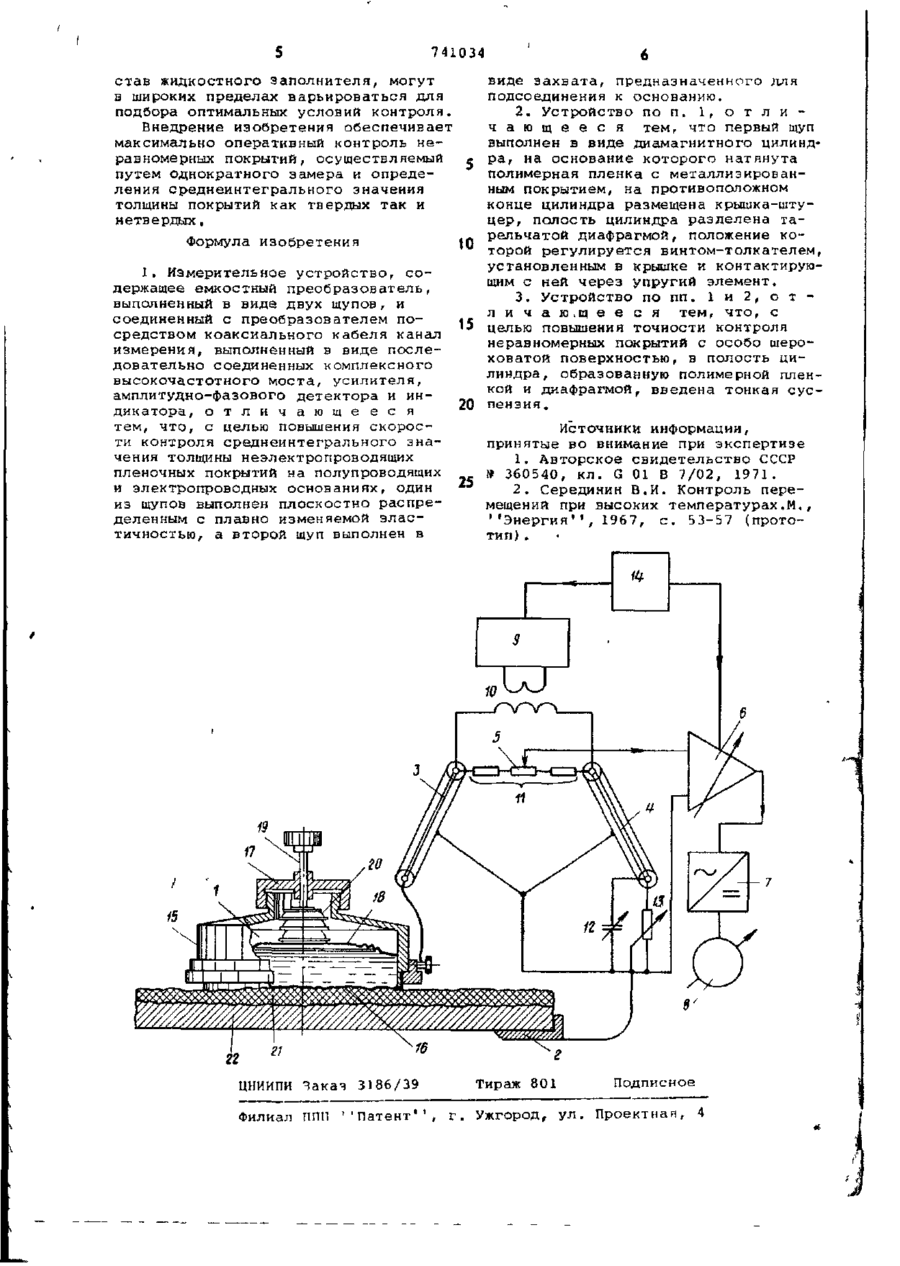

1. Измерительное устройство, содержащее емкостный преобразователь, выполненный в виде двух щупов, и соединенный с преобразователем посредством коаксиального кабеля канал измерения, выполненный в виде последовательно соединенных комплексного высокочастотного моста, усилителя, амплитудно-фазового детектора и индикатора, отличающееся тем, что, с целью повышения скорости контроля среднеинтегрального значения толщины неэлектропроводящих пленочных покрытий на полупроводящих и электропроводных основаниях, один из щупов выполнен плоскостно распределенным с плавно изменяемой эластичностью, а второй щуп выполнен в виде захвата, предназначенного для подсоединения к основанию.
2. Устройство по п.1, отличающееся тем, что первый щуп выполнен в виде диамагнитного цилиндра, на основание которого натянута полимерная пленка с металлизированным покрытием, на противоположном конце цилиндра размещена крышка-штуцер, полость цилиндра разделена тарельчатой диафрагмой, положение которой регулируется винтом-толкателем, установленным в крышке и контактирующим с ней через упругий элемент.
3. Устройство по пп.1 и 2, отличающееся тем, что, с целью повышения точности контроля неравномерных покрытий с особо шероховатой поверхностью, в полость цилиндра, образованную полимерной пленкой и диафрагмой, введена тонкая суспензия.
Текст

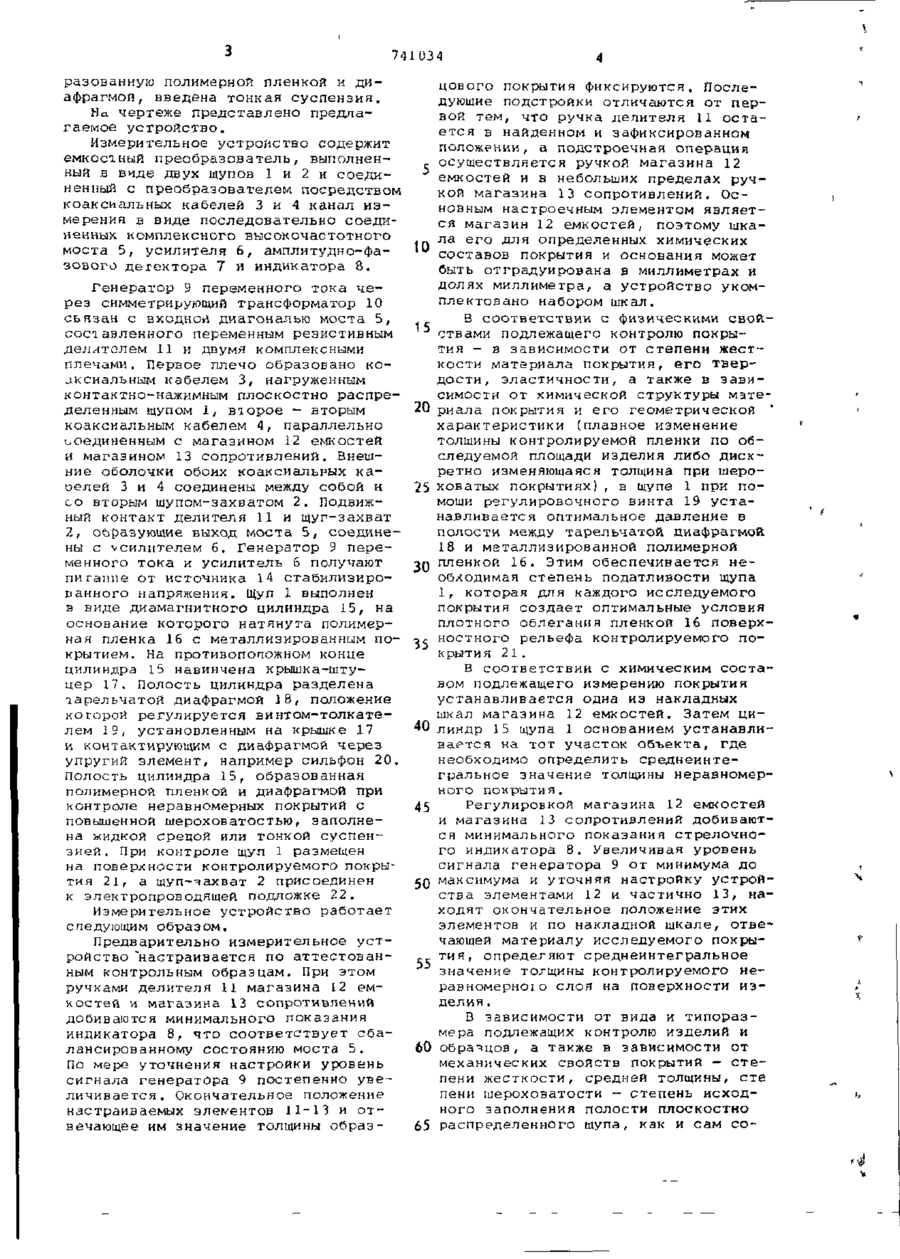

Союз Советских Социалистических Республик 741034 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22)3аявлено 05Д2.77 (21) 2 5 5 0 9 2 9 / 1 8 - 2 8 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубликовано 1506.80. Бюллетень № 22 Дата опубликования описания 18.06,80 (72) Авторы изобретения (71) Заявитель G 01 В 7/08 531.717 .11(088.8) Б.П. Фридман и B.C. Жернаков Уфимский авиационный институт имени Орджоникидзе (54) ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО 1 Изобретение относится к средствам толщинометрии и может найти применение в любой отрасли машиностроения при измерении толщины твердых и полу-с твердых покрытий, жировых отложений, изоляционных и защитных слоев и пленок на металлической и полупроводниковой основе. нетвердых объектов, а также измерения среднеинтегрального значения толщины объекта на і определенной площади. Целью изобретения является повышение скорости контроля'среднеинтегрального значения толщины неэлектропроводящих пленочных покрытий на полупроводящих и электропроводных осИЗВеСТНО Измерительное УСТРОЙСТВО,jQ нованиях. содержащее преобразователь, выполненПоставленная цель достигается тем, ный в виде двух щупов, соединенных что один из щупов выполнен плоскостпроводниками с омметром Е1Ї. но распределенным с плавно изменяеТакое устройство имеет ограниченмой эластичностью, а второй щуп выную область применения, так как не полнен в виде захвата, предназначенное может быть использовано для контроля ї:> го для подсоединения к основанию. эластичных и вязких покрытий. Первый щуп выполнен в виде диаНаиболее близким техническим решемагнитного цилиндра, на основание нием к изобретению является измерикоторого натянута 'полимерная пленка тельное устройство, содержащее емс металлизированным покрытием, на и костный преобразователь, выполненный * противоположном конце цилиндра разв виде двух щупов, и соединенный с мещена крышка-штуцер, полость цилиндпреобразователем посредством коакра разделена тарельчатой диафрагмой, сиального кабеля канал измерения, выположение,которой регулируется винполненный в виде последовательно сое- ^ том-толкателем, установленным в крышдиненных комплексного высокочастотке и контактирующим с ней че
ДивитисяДодаткова інформація
Назва патенту англійськоюMeasuring device
Автори англійськоюFridman Borys Petrovych, Zhernaakov Volodymyr Sergiiovych
Назва патенту російськоюИзмерительное устройство
Автори російськоюФридман Борис Петрович, Жернаков Владимир Сергеевич
МПК / Мітки
МПК: G01B 7/02
Мітки: пристрій, вимірювальний
