Пристрій для визначення адгезії покрить

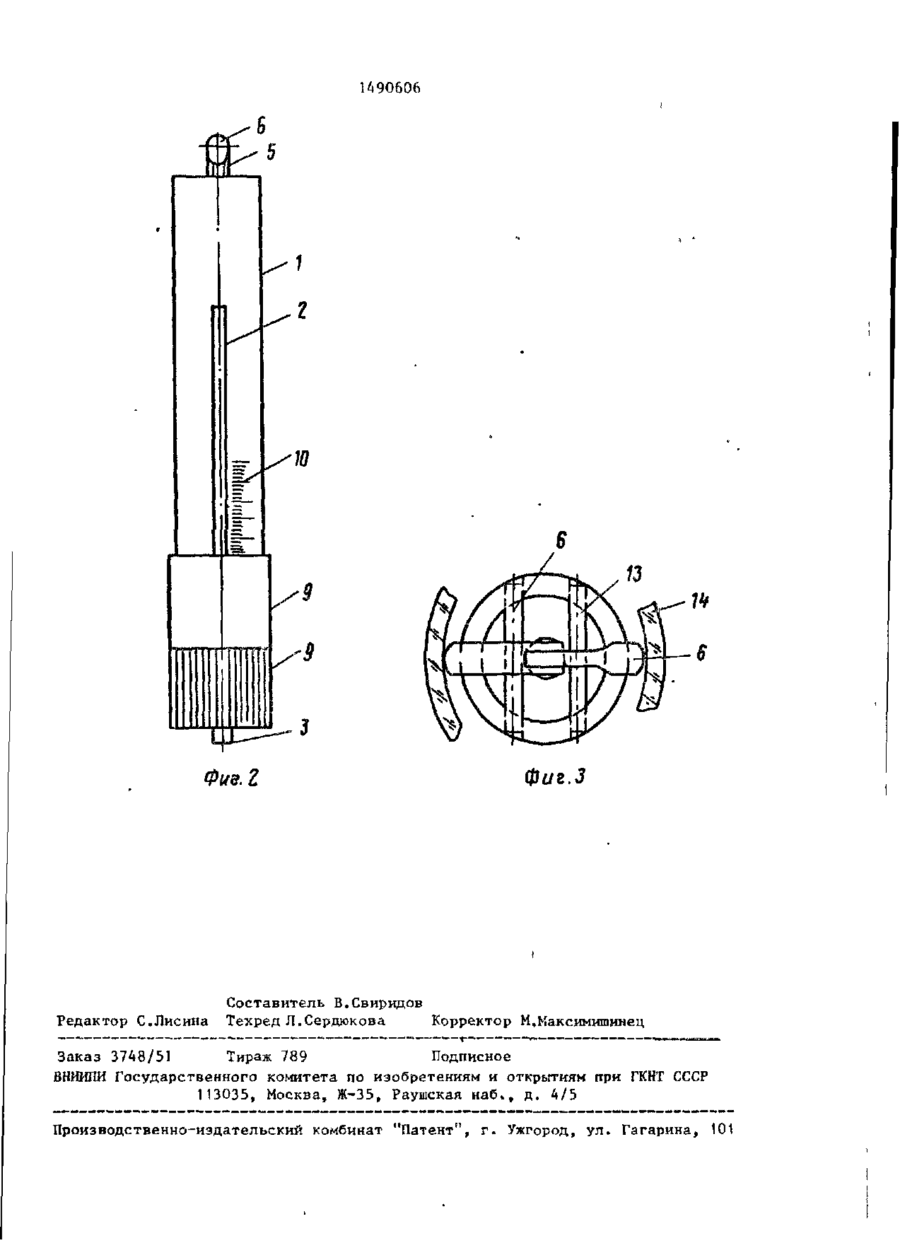

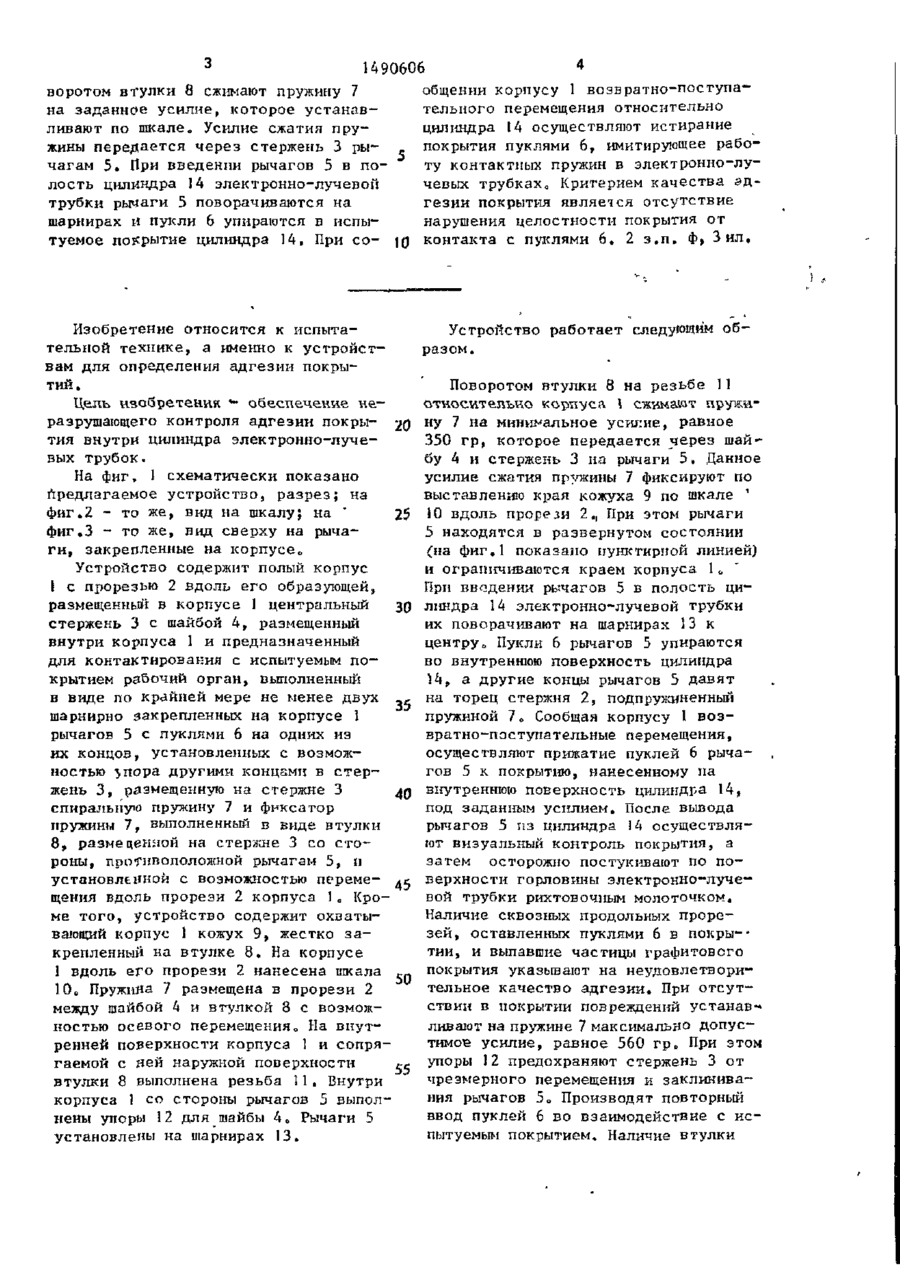

Изобретение относится к испытательной технике, предназначено для определения адгезии покрытия и п о з воляет обеспечивать неразрушающий * контроль адгезии покрытия внутри цилиндра электроимпульсных трубок» По , - -.* •;- . Фиг.1 1490606 общении корпусу 1 возвратно-поступаворотом втулки 8 сжимают пружину 7 тельного перемещения относительно на заданное усилие, которое устанавцилиндра 14 осуществляют истирание ливают по шкале» Усилие сжатия прупокрытия пуклями 6, имитирующее рабожины передается через стержень 3 рыту контактных пружин в электронно-лучагам 5. При введении рычагов 5 в почевых трубках0 Критерием качества адлость цилиндра 14 электронно-лучевой гезии покрытия является отсутствие трубки рычаги 5 поворачиваются на нарушения целостности покрытия от шарнирах и пукли 6 упираются в испытуемое покрытие цилиндра 14. При со- 10 контакта с пуклями 6. 2 з.п. Ф, Зил, Изобретение относится к испытательной технике, а именно к устройствам для определения адгезии покрытий. Цель изобретения * обеспечение неразрушающего контроля адгезии покры- 20 тия внутри цилиндра электронно-лучевых трубок. На фиг, 1 схематически показано предлагаемое устройство, разрез; на фиг.2 - то же, вид на шкалу; на " 25 фиг.З - то же, вид сверху на рычаги, закрепленные на корпусе,, Устройство содержит полый корпус 1 с прорезью 2 вдоль его образующей, размещений в корпусе 1 центральный 30 стержень 3 с шайбой 4, размещенный внутри корпуса 1 и предназначенный для контактирования с испытуемым покрытием рабочий орган, выполненный в виде по крайней мере не менее двух 35 шарнирно закрепленных на корпусе 1 рычагов 5 с пуклями 6 на одних из их концов, установленных с возможностью упора другими концами в стержень 3, размещенную на стержне 3 АО спиральную пружину 7 и фиксатор пружины 7, выполненный в виде втулки 8, размеценлой на стержне 3 со стороны, противоположной рычагам 5, и установленной с возможностью перемещения вдоль прорези 2 корпуса 1 0 Кро- 45 ме того, устройство содержит охватывающий корпус 1 кожух 9, жестко закрепленный на втулке 8. На корпусе 1 вдоль его прорези 2 нанесена шкала 10 е Пружина 7 размещена в прорези 2 50 между шайбой 4 и втулкой 8 с возможностью осевого перемещения о На внутренней поверхности корпуса 1 и сопрягаемой с ней наружной поверхности втулки 8 выполнена резьба 11. Внутри корпуса 1 со стороны рычагов 5 выполнены упоры 12 для шайбы 4 0 Рычаги 5 установлены на шарнирах 13. Устройство работает следующим образом. Поворотом втулки 8 на резьбе 11 относительно корпуса 1 сжимают пружину 7 на минимальное усилие, равное 350 гр, которое передается через шай^ бу 4 и стержень 3 на рычаги 5. Данное усилие сжатия пружины 7 фиксируют по выставлению края кожуха 9 по шкале ' 10 вдоль прорези 2., При этом рычаги 5 находятся в развернутом состоянии (на фиг.1 показано пунктирной линией) и ограничиваются краем корпуса 1„ При введении рычагов 5 в полость цилиндра 14 электронно-лучевой трубки их поворачивают на шарнирах 13 к центруо Пукли 6 рычагов 5 упираются во внутреннюю поверхность цилиндра 14, а другие концы рычагов 5 давят на торец стержня 2, подпружиненный пружиной 7 о Сообщая корпусу 1 возвратно-поступательные перемещения, осуществляют прижатие пуклей 6 рычагов 5 к покрытию, нанесенному па внутреннюю поверхность цилиндра 14, под заданным усилием. После вывода рычагов 5 из цилиндра 3 4 осуществляют визуальный контроль покрытия, а затем осторожно постукивают по поверхности горловины электронно-лучевой трубки рихтовочным молоточком. Наличие сквозных продольных прорезей, оставленных пуклями 6 в покрытии, и выпавшие частицы графитового покрытия указывают на неудовлетворительное качество адгезии. При отсутствии в покрытии повреждений устанав-* ливают на пружине 7 максимально допустимое усилие, равное 560 гр» При этом упоры 12 предохраняют стержень 3 от чрезмерного перемещения и заклинивания рычагов 5 о Производят повторный ввод пуклей 6 во взаимодействие с испытуемым покрытием. Наличие втулки ,1490606" 8, пружины 7 и стержня 3 с шайбой 4 ч а ю щ е е с я тем, что, с целью обеспечивает регулирование степени обеспечения неразрушающего контроля прижатия пуклей 6 рычагов 5 к испыадгезии покрытия внутри цилиндра туемому покрытию в широком диапазоэлектронно-лучевых трубок, оно снабне, а выполнение на концах рычагов жено размещенным в корпусе централь5 пуклей 6 позволяет имитировать раным стержнем с шайбой, рабочий орган боту контактных пружин в электронновыполнен в виде по крайней мере двух лучевых трубках. При отсутствии нашарнирно закрепленных на корпусе рырушения покрытия электронно-лучевые чагов с пуклями на одних из концов, трубки поступают на дальнейшую дораустановленных с возможностью упора ботку и могут использоваться в произдругими концами в стержень, фиксатор водстве. пружины выполнен в виде втулки, размещенной на-стержне со стороны, противоположной рычагам, и установленФ о р м у л а и з о б р е т е н и я ной с возможностью перемещения вдоль прорези корпуса, а пружина размещена 1, Устройство для определения адна стержне, между шайбой и втулкой,, гезии покрытия, содержащее полый кор1» Устройство по п. 1» о т л и * • пус с прорезью вдоль его образующей, тем, что на корпусе размещенный внутри корпуса и предна- 20 ч а ю щ е е с я вдоль его прорези нанесена шкала. значенный для контактирования с испы3. Устройство по п. 1, о т л и туемым покрытием рабочий орган, спич а ю щ е е с я тем, что оно снабральную пружину, размещенную в прожено охватывающим корпус,кожухом, рези с возможностью осевого перемещения, и фиксатор пружины, о т л и 25 жестко закрепленным на втулке. 1490606 г w Фиг. Z Редактор С.Лисина Фиг.З Составитель В.Свиридов Техред Л.Сердюкова Корректор М,Каксимишинец Заказ 3748/51 Тираж 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина» 101
