Кільцевий ежектор пневмотранспортної установки

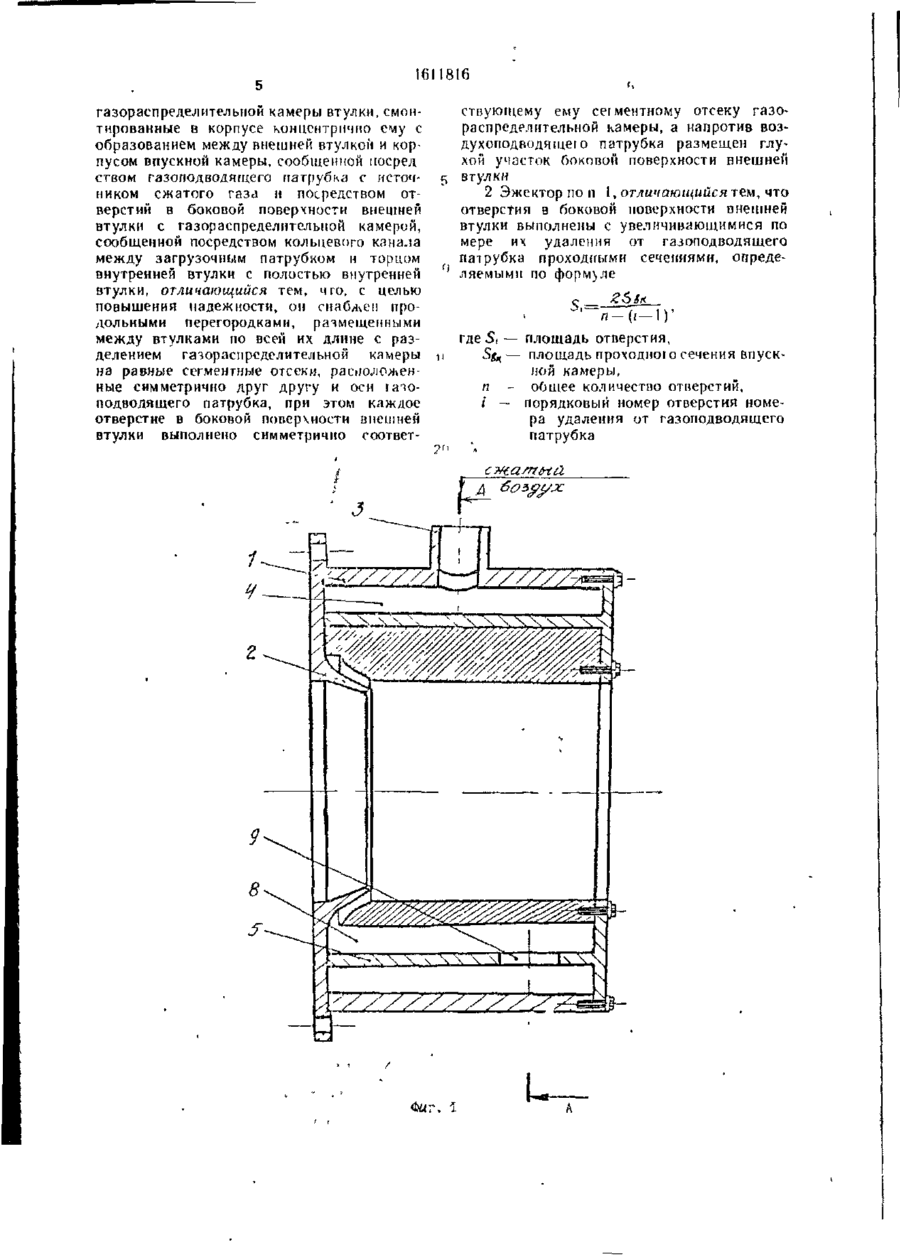

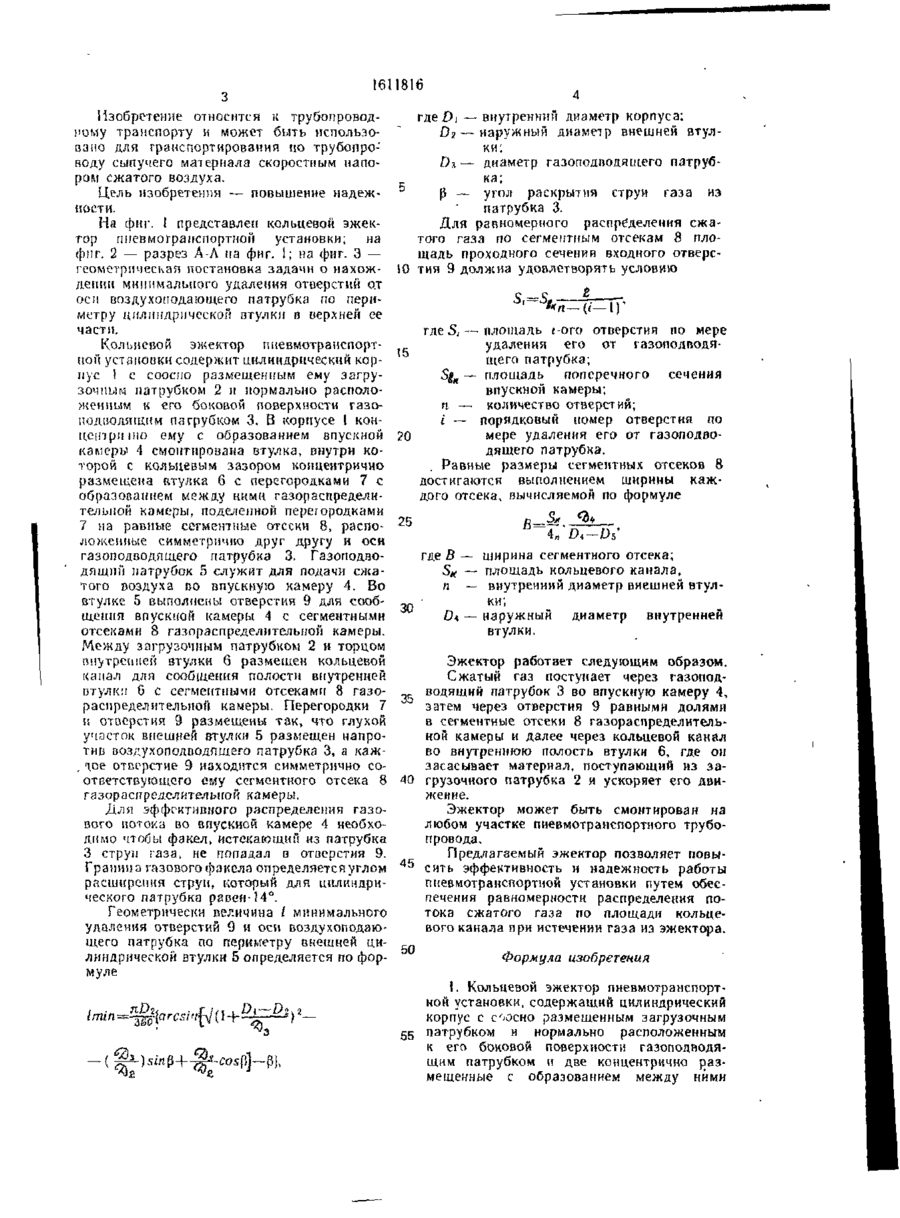

Изобретение относится к пневматическому транспортированию сыпучих материалов по трубопроводам Цель изобретения — повышение надежности Кольцевой эжектор пневмотравспортной установки со держит цилиндрический корпус J с входным патрубком 2 и газоподающий патрубок 3 В корпусе установлены концентрично две втулки 5 и 6 с образованием впускной камеры 4 и сегментные отсеки 8 газораспределительной камеры. Воздухораспределительная камера 8 разделена перегородками 7 на равные сегментные отсеки Камеры 4 м сегментные отсеки 8 камеры сообщены отверстиями 9 во внутренней втулке 6 с увеличивающимися по мере удаленгш от патрубка 3 проходными сечениями. Сжатый газ через патрубок 3 проходит во впускную камеру 4, далее равными долями через отверстия 9 5 сегментные отсеки газораспределительной ка-меры и затем через кольцевой зазор между торцами загрузочного патрубка 2 и втулки 6 в ее внутреннюю полость, где газ отсасывает материал из загрузочною патрубка 2 и ускоряет его движение. Это позволяет равномерно распределить газ по кольцевому эжектору, что повышает надежность работы установки. [ з п. ф-лы, 3 нл. А-А Фиг! •и 1611816 Изобретение относится к трубопроводному транспорту и может быть использовано для транспортирования по трубопро-' воду сыпучего материала скоростным напором сжатого воздуха. Цель изобретения — повышение надежности. На фиг. І представлен кольцевой эжектор пневмотранспортной установки; на фиг. 2 — разрез А-Л на фиг. 1; на фиг. 3 — геометрическая постановка задачи о нахождении минимального удаления отверстий от оси воздухоподающего патрубка по периметру цилиндрической втулки в верхней ее части. Кольцевой эжектор пневмотранспортнон установки содержит цилиндрический корпус 1 с сооспо размещенным ему загрузочным патрубком 2 и нормально расположенным к его боковой поверхности газоподчолшцим патрубком 3. В корпусе І концентри т о ему с образованием впускной камеры 4 смонтирована втулка, внутри которой с кольцевым зазором концентрично размещена втулка 6 с перегородками 7 с образованием между ними газораспределительной камеры, поделенной перегородками 7 на равные сегментные отсеки 8, расположенные симметрично друг другу и оси газоподводящего патрубка 3. Газоподводящин патрубок 5 служит для подачи сжатого воздуха оо впускную камеру 4. Во втулке 5 выполнены отверстия 9 для сообщения впускной камеры 4 с сегментными отсеками 8 газораспределительной камеры. Между загрузочным патрубком 2 и торцом внутренней втулки 6 размещен кольцевой капал для сообщения полости внутренней втулки 6 с сегментными отсеками 8 газораспределительной камеры. Перегородки 7 и отверстия 9 размещены так, что глухой участок внешней втулки 5 размещен напротив воздухоподводящего патрубка 3, а каж, чое отверстие 9 находится симметрично соответствующего ему сегментного отсека 8 газораспределительной камеры. гдеОі — внутренний диаметр корпуса; О? — наружный диаметр внешней втулки; D% — диаметр газоподводящего патруб5 а р — К Я ; угол раскрытия струи газа из патрубка 3. Для равномерного распределения сжатого газа по сегментным отсекам 8 площадь проходного сечении входного отверс10 тия 9 должна удовлетворять условию с с В где Si — площадь (-ого отверстия по мере удаления его от газоподводящего патрубка; SgM — площадь поперечного сечения впускной камеры; п — количество отверстий; і — порядковый номер отверстия по 20 мере удаления его от газоподводящего патрубка. Равные размеры сегментных отсеков 8 достигаются выполнением ширины каждого отсека, вычисляемой по формуле 25 В-. где В — ширина сегментного отсека; S* — площадь кольцевого канала, n ~ внутренний диаметр внешней втулки; 30 DA—наружный диаметр внутренней втулки. Эжектор работает следующим образом. С жатый газ поступает через газопод„ 5 водящий патрубок 3 во впускную камеру 4, затем через отверстия 9 равными долями в сегментные отсеки 8 газораспределительной камеры и далее через кольцевой канал во внутреннюю полость втулки 6, где он засасывает материал, поступающий из за40 грузочного патрубка 2 и ускоряет его движение. Для эффективного распределения газоЭжектор может быть смонтирован на вого потока во впускной камере 4 необхолюбом участке пневмотраиспортного трубодимо чтобы факел, истекающий из патрубка провода. 3 струп газа, не попадал в отверстия 9. Предлагаемый эжектор позволяет повыГранича газового факела определяется углом 4 5 сить эффективность и надежность работы расширения струн, который для цилиндрипневмотрансиортной установки путем обесческого патрубка равен-14°. печения равномерности распределения потока сжатого газа по площади кольцеГеометрически величина / минимального вого канала при истечении газа из эжектора. удаления отверстий 9 и оси воздухоподающего патрубка по периметру внешней ци, линдрической втулки 5 определяется по фор- 50 Формула изобретения муле 1. Кольцевой эжектор пневмотранспортной установки, содержащий цилиндрический корпус с сносно размещенным загрузочным 55 патрубком и нормально расположенным к его боковой поверхности газоподводящим патрубком и две концентрично размещенные с образованием между ними 1611816 ствующему ему сеіментному отсеку газораспределительной камеры, а напротив воздухоподводяїцеїо патрубка размещен глухой участок боковой поверхности внешней втулки 2 Эжектор по п 1, отличающийся тем, что отверстия в боковой поверхности внешней втулки выполнены с увеличивающимися по мере их удаления от газоподводящего патрубка проходными сечениями, определяемыми по формуле газораспределительной камеры втулки, смонтированные в корпусе концентрично ему с образованием между внешней втулкой и корпусом впускной камеры, сообщенной посред ством газоподводящего патрубка с источником сжатого газа и посредством отверстий в боковой поверхности внешней втулки с газораспределительной камерой, сообщенной посредством кольцевого канала между загрузочным патрубком и торцом внутренней втулки с полостью внутренней втулки, отличающийся тем, ч го, с целью повышения надежности, он снабжен продольными перегородками, размещенными между втулками но всей их длине с разделением газораспределительной камеры на равные сегментные отсеки, расположенные симметрично друг другу и оси гатоподводящего патрубка, при этом каждое отверстие в боковой поверхности внешней втулки выполнено симметрично соответ где S, — площадь отверстия, SgK — площадь проходною сечения впускной камеры, п - общее количество отверстий, і — порядковый номер отверстия номера удаления от газоподводящего патрубка \ . 1 1611816 Фиг. Составитель Е. Гучкова Редактор О. Головач Техред А. Кравчук Корректор И. Эрдейи Зака:і38П7 Тираж 653 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . 113055, Москва, Ж—35, Раушская .наб., д. 4/5 Производственно-издательский комбинат «Патент>, г. Ужгород, ул. Гагарина, 101
