Формула / Реферат

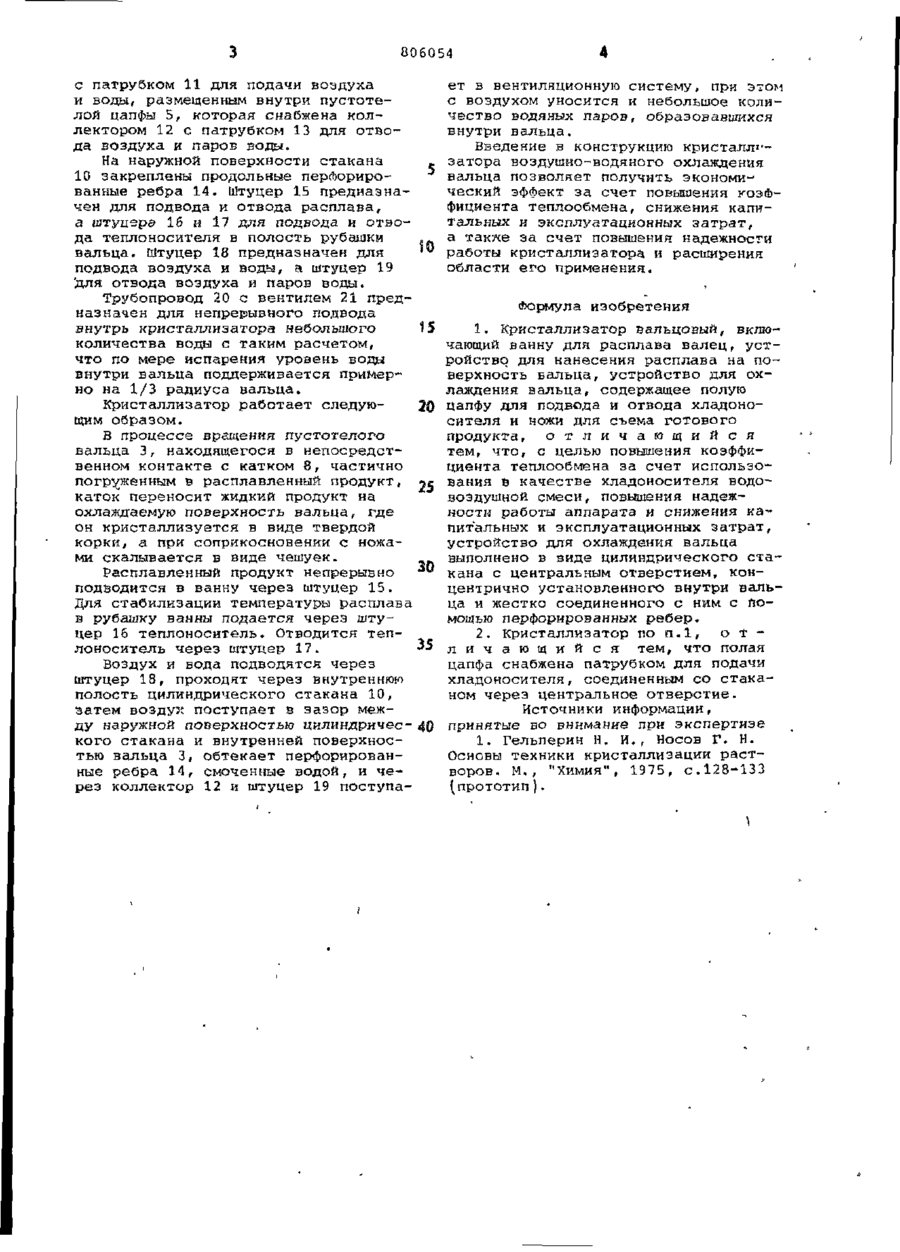

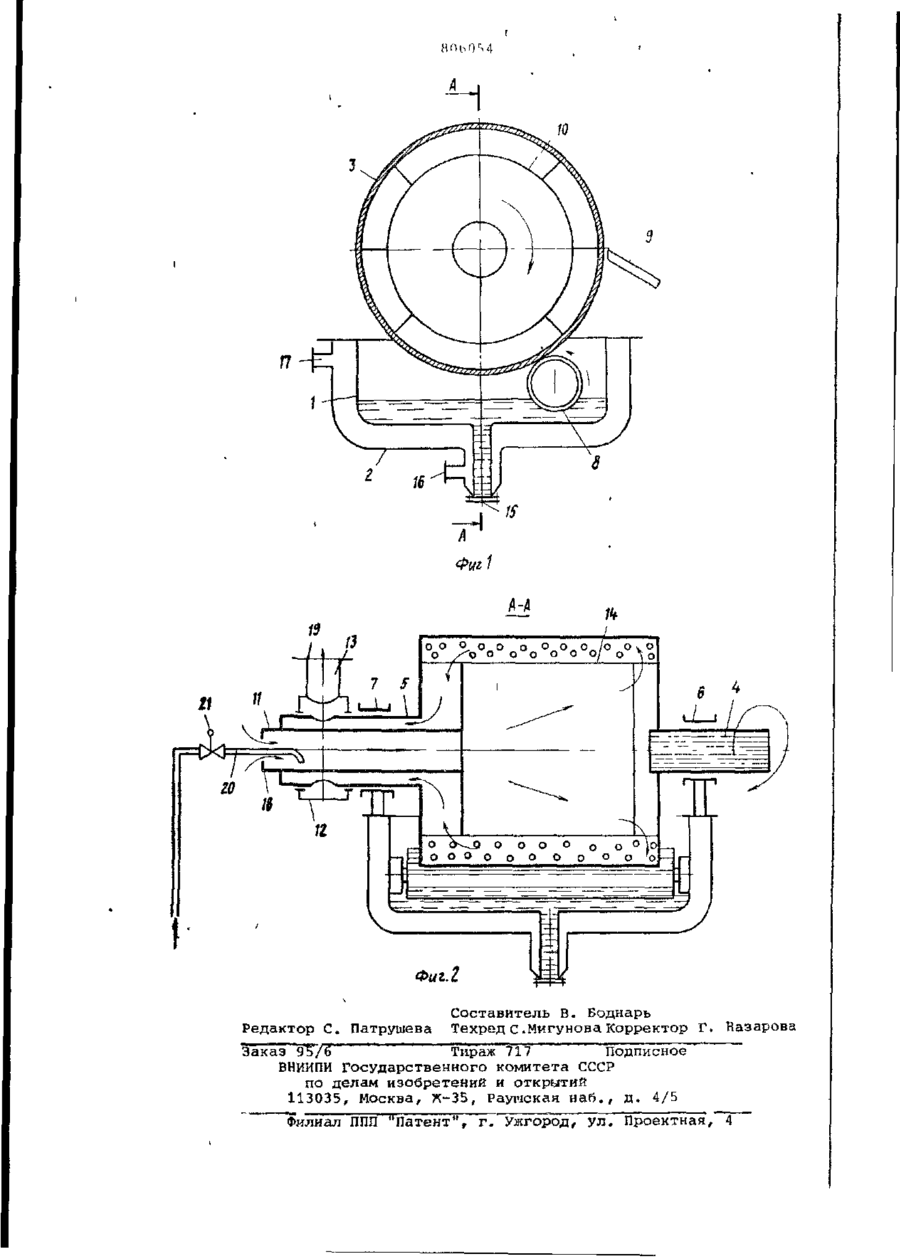

1. Кристаллизатор вальцовый, включающий ванну для расплава валец, устройство для нанесе­ния расплава на поверхность вальца, устройство для охлаждения вальца, содержащее полую цапфу для подвода и отвода хладоносителя и ножи для съема готового продукта, отличающийся тем, что, с целью повышения коэффициента теплообмена за счет использования в качестве хладоносителя водовозлушной смеси, повышения надежности рабо­ты аппарата и снижения капитальных и эксплуатационных затрат, устройство для охлаж­дения вальца выполнено в виде цилиндрического стакана с центральным отверстием, концентричне установленного внутри вальца и жестко соединен­ного с ним с помощью перфорированных ребер.

2. Кристаллизатор по п.1, отличающийся тем, что полая цапфа снабжена патрубком для подачи хладоноснтеля, соединенным со стаканом через цент­ральное отверстие.

Текст

Союз Советски» Социалистических Республик (.«,806054 (61)Дополнительное кавт.свид-ву (22)Заявлено 13Д4 79 (21)275 3491/2 3-26 В 01 Ъ 9/02 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий . Кл. 3 (23) Приоритет Опубликовано 23Д2Л1. Бюллетень № 7 Дата опубликования описания (72) Авторы изобретения 9 (53)УДК 66.065 (083.8 ) Л. Бондарь, С. Н. Беломытцев и Л. Н. Войцеховскии (71)Заявитель 'ІІСЧЛЛЛІНЛТОР ВАЛЬЦОВЫ" 1 Изобретение относиїся к химическому машиностроению, а именно к крис г^ллиза горам валыювпм, применяемым в химическом прочыиленности для кристаллизации расплавов оргачи -ІЄСКИХ и неорганических веществ. Известны кристаллизаторы вальцовые содержащие ванну для расплава, вращающийся валец, охлаждаемый изнутри, и частично погруженный в расплавлен- 10 ный продукт, и но)'и, контактирующие с поверхностью вальца, предназначенные для срезания твердого осадке [1]. Эти кристаллизаторы снабжены различными устройствами для водяного 15 охлалщенич вальца изнутри, недостатками которых являются высокие капитальные и эксплуатационные затраты, неравномерность охлаждения рабочей поверхности вальца и необходимость 20 в фильтрации воды, подаваемой в кристаллизатор. Цель изобретения - повышение коэб"^иииента теплообмена за счет использования в качестве хладоносителя во- 25 до-воздушноі. смеси, повышение надежное ги работы аппарата и снижение капитальных и эксплуатационных затрат. Указанная цепь достигается тем, что устройство для o C i кденнп вальца 30 'Jd выполнено в виде цилиндрического ст \кана с центральным отверстием, концентрично установленного внутри пальца и жестко соединенного с ним с помощью перфорированных ребер. При этом полая цатіфа снабжена патрубком для подачи хладоносителя, соединенным со стаканом через центральное отверстие . На фиг.1 схематически изображен предлагаемый кристаллизатор, поперечный разрез j на Лиг.2 - разрез А-А на фиг.1. Кристаллизатор включает ванну 1 для расплавленного продукта, снабженную рубашкой 2, вращающийся пустотелый валец 3, установленный на ванне посредством цапФ 4 и 5, снабженных подшипниками б и 7, вращающийся валок 8, предназначенный для нанесения расплава на рабочую поверхность валі ца, ножи 9 для срезания твердого осадка с рабочей поверхности вальца. Устройство для воздушно-водяного охлаждения вальца выполнено в виде концентрично расположенного внутри вальца и жестко соединенного с ним цилиндрического стакана 10 с центральным отверстием в дниые, через которое полость стакана соединена 006054 с патрубком 11 для подачи воздуха и воды, размещенным внутри пустотелой цапфы 5, которая снабжена коллектором 12 с патрубком 13 для отвода воздуха и паров воды. На наружной поверхности стакана 10 закреплены продольные перфорированные ребра 14. Штуцер 15 предназначен для подвода и отвода расплава, а штуцера 16 и 17 для подвода и отвода теплоносителя в полость рубашки вальца. Штуцер 18 предназначен для подвода воздуха и воды, а штуцер 19 для отвода воздуха и паров воды. Трубопровод 20 с вентилем 21 предназначен для непрерывного подвода внутрь кристаллизатора небольшого количества воды с таким расчетом, что по мере испарения уровень воды внутри вальца поддерживается примерно на 1/3 радиуса вальца. Кристаллизатор работает следующим образом. В процессе вращения пустотелого вальца 3, находящегося в непосредственном контакте с катком 8, частично погруженным в расплавленный продукт» каток переносит жидкий продукт на охлаждаемую поверхность вальца, где он кристаллизуется в виде твердой корки, а при соприкосновении с ножами скалывается в виде чешуек. Расплавленный продукт непрерывно подводится в ванну через штуцер 15. Для стабилизации температуры расплава в рубашку ванны подается через штуцер 16 теплоноситель. Отводится теплоноситель через штуцер 17. Воздух и вода подводятся через штуцер 18, проходят через внутреннюю полость цилиндрического стакана 10, затем воздух поступает в зазор между наружной поверхностью цнлиндрического стакана и внутренней поверхностью вальца 3, обтекает перфорированные ребра 14, смоченные водой, и через коллектор 12 и штуцер 19 поступа ет в вентиляционную систему, при этом с воздухом уносится и небольшое количество водяных паров, образовавшихся внутри вальца. 1 Введение в конструкцию кристалл' z затора воздушно-водяного охлаждения вальца позволяет получить экономический эффект за счет повышения коэффициента теплообмена, снижения капитальных и эксплуатационных затрат, а такэче за счет повышения надежности '^ работы кристаллизатора и расширения области его применения. Формула изобретения Ї5 20 7с . •*" " 40 1. Кристаллизатор вальцовый, включающий ванну для расплава валец, устройство для нанесения расплава на поверхность вальца, устройство для охлаждения вальца, содержащее полую Цапфу для подвода и отвода хладоносителя и ножи для съема готового продукта, о т л и ч а ю щ и й с я тем, что, с целью повышения коэффициента теплообмена за счет использования в качестве хладоносителя водовоздушной смеси, повышения надежности работы аппарата и снижения капитальных и эксплуатационных затрат, устройство для охлаждения вальца выполнено в виде цилиндрического стакана с центральным отверстием, концентрично установленного внутри вальца и жестко соединенного с ним с помощью перфорированных ребер. 2. Кристаллизатор по п.1, о Т л и ч а ю щ и й с я тем, что полая цапфа снабжена патрубком для подачи хладоносителя, соединенным со стаканом через центральное отверстие. Источники информации, принятые Б О внимание при экспертизе 1. Гельперин Н. И., Носов Г. Н. Основы техники кристаллизации растворов. М., "Химия", 1975, с.128-133 (прототип]. \ 8 П ь Ог^ 4 10 Фиг 1 О О о О О о о о о О О О О„/О O V O О О О О о о О \о о о о о оо '' о о о оо Фиг.1 Редактор С. Патрушева Составитель В. Боднарь Техред с.Мигунова Корректор Г. Назарова Наказі 9^/в ' Тираж 717 ' Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,~4

Дивитися

Додаткова інформація

Назва патенту англійською

Rolling crystallizer

Автори англійською

Bondar Vadym Andriiovych, Bilomytsev Serhii Mykolaiovych, Voitsekhovskii Aleksandr Mykolaiovych

Назва патенту російською

Кристаллизатор вальцовый

Автори російською

Бондар Вадим Андреевич, Беломитцев Сергей Николаевич, Войцеховський Александр Николаевич

МПК / Мітки

МПК: B01D 9/02

Мітки: валковий, кристалізатор
