Кристалізатор двовальцьовий

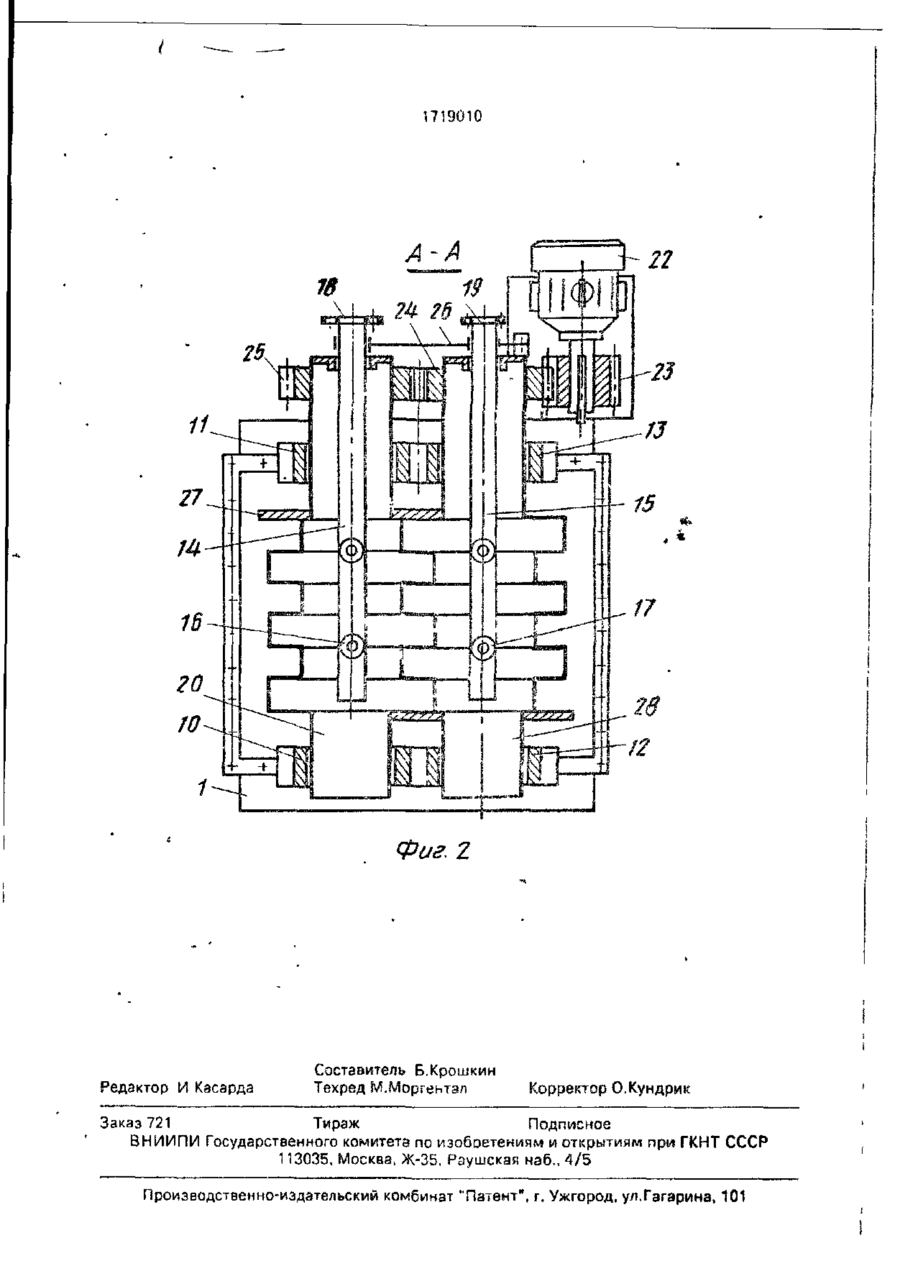

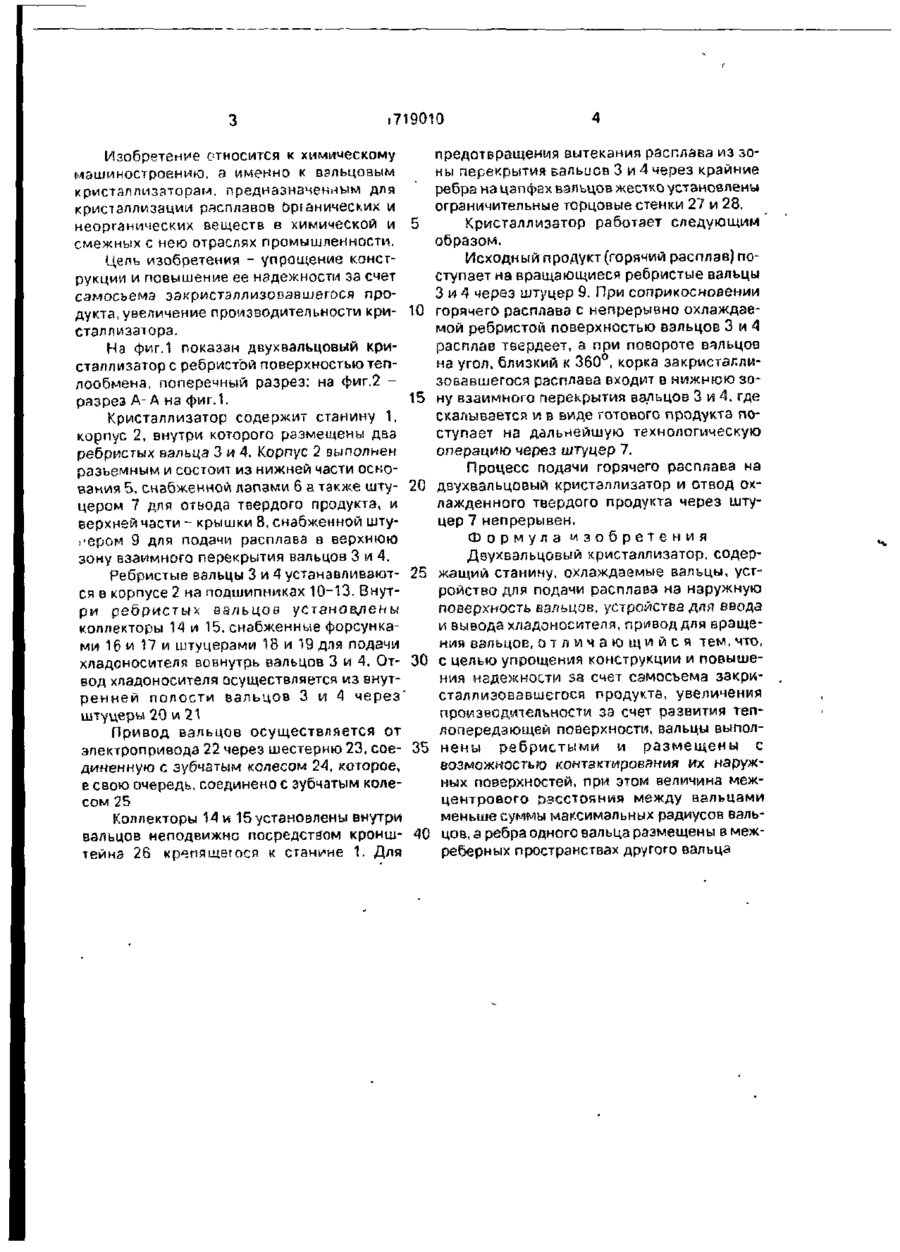

Изобретение относится к химическому машиностроению и позволяет увеличить производительность, упростить конструкцию и повысить надежность. Кристаллизатор двухвальцовый содержит охлаждаемые изнутри ребристые вальцы 3, 4, размещен ные в корпусе 2, при этом величина межцентрового расстояния между вальцами 3, 4 меньше суммы их максиматьных радиусов, а ребра одного вальца размещены в межре берчых пространствах другого эальцз с минимальным зазором. Исходный продукт горячий расплав поступает на вращающиеся ребристые вальцы 3, 4, при соприкосновении с охлаждаемой поверхностью азльцов 3,4 рэсплзв твердеет, при повороте вальцов 3. 4 корка ззкристаализовавшегося расппавз попадает Б зону взаимного перекрытий вальцов 3, 4 и скалывается в виде готового продукта. Данное изобретение позволяет увеличить производительность кристзллизатора за счет увеличения поверхности теплообмена и упростить его конструкцию за счет самосъема закристаллизовавшегося расплава. 2 ил. ,**~фиг і < • * 1719010 предотвращения аытекания расплава из зоИзобретение относится к химическому ны перекрытия вальисв 3 и 4 через крайние машиностроению, а именно к вальцовым ребра на цапфах вальцов жестко установлены кристаллизаторам, предназначенным для ограничительные торцовые стенки 27 и 28. кристаллизации расплавов оріанических и 5 Кристаллизатор работает следующим неорганических веществ в химической и образом. смежных с нею отраслях промышленности. Исходный продукт(горячий расплав) поЦель изобретения - упрощение констступает на вращающиеся ребристые вальцы рукции и повышение ее надежности за счет 3 и 4 через штуцер 9. При соприкосновении самосьема закристаллизовавшегося продукта, увеличение производительности кри- 10 горячего расплава с непрерывно охлаждаемой ребристой поверхностью вальцов 3 и 4 сталлизатора. расплав твердеет, а при повороте вальцов На фиг.1 показан двухвэльцовый крина угол, близкий к 360°, корка закристаллисталлизатор с ребристой поверхностью тепзовавшегося расплава входит в нижнюю золообмена, поперечный разрез; на фиг.2 15 ну взаимного перекрытия вальцов 3 и 4, где разрез А-А на фиг.1. скалывается и в виде готового продукта поКристаллизатор содержит станину 1, ступает на дальнейшую технологическую корпус 2, внутри которого размещены два операцию через штуцер 7. ребристых вальца 3 и 4. Корпус 2 выполнен Процесс подачи горячего расплава на разъемным и состоит из нижней части основания 5, снабженной лапами 6 а также шту- 20 двухвальцовый кристаллизатор и отвод охлажденного твердого продукта через штуцером 7 для отвода твердого продукта, и цер 7 непрерывен. верхней части - крышки 8, снабженной штуФормула изобретения цером 9 для подачи расплава в верхнюю Двухвальцовый кристаллизатор, содерзону взаимного перекрытия вальцов 3 и 4. Ребристые вальцы 3 и 4 устанавливают- 25 жащий станину, охлаждаемые вальцы, устройство для подачи расплава на наружную ся в корпусе 2 на подшипниках 10-13. Внутповерхность вальцов, устройства для ввода ри ребристых вальцов установлены и вывода хладоносителя, привод для вращеколлекторы 14 и 15. снабженные форсункания вальцов, о т л и ч а ю щ и й с я тем, что, ми 16 и 17 и штуцерами 18 и 19 для подачи хладоносителя вовнутрь еальцов 3 и 4. От- 30 с целью упрощения конструкции и повышения надежности за счет самосъема закривод хладоносителя осуществляется из внутсталлизовавшегося продукта, увеличения ренней полости вальцов 3 \А 4 через производительности за счет развития тепштуцеры 20 и 21 лопередзющей поверхности, вальцы выполПривод вальцов осуществляется от электропривода 22 через шестерню 23, сое- 35 нены ребристыми и размещены с возможностью контактирования их наруждиненную с зубчатым колесам 24, которое, ных поверхностей, при этом величина меже свою очередь, соединено с зубчатым колецентрового расстояния между вальцами сом 25 меньше суммы максимальных радиусов взльКоллекторы 14 и 15 установлены внутри вальцов неподвижно посредстйом кронш- 40 цов, а ребра одного вальца размещены в межреберных пространствах другого вальца тейна 26 крепящегося к станине 1. Для 1719010 IB 26, 11 Фиг! Редактор И Касарда Составитель Б.Крошкин Техред М.Моргентал Корректор О.Кундрик Заказ 721 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„ 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
