Вальцевий кристалізатор

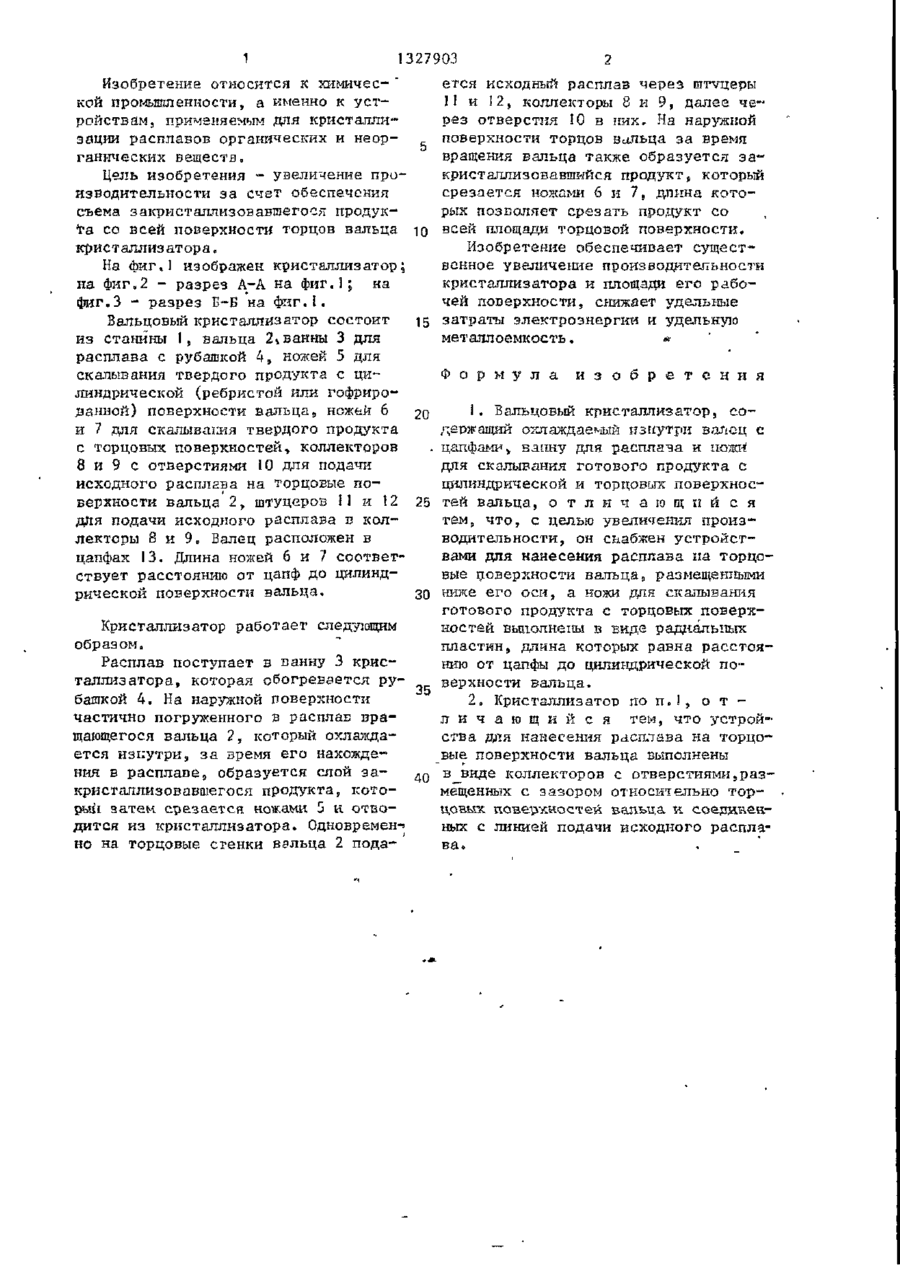

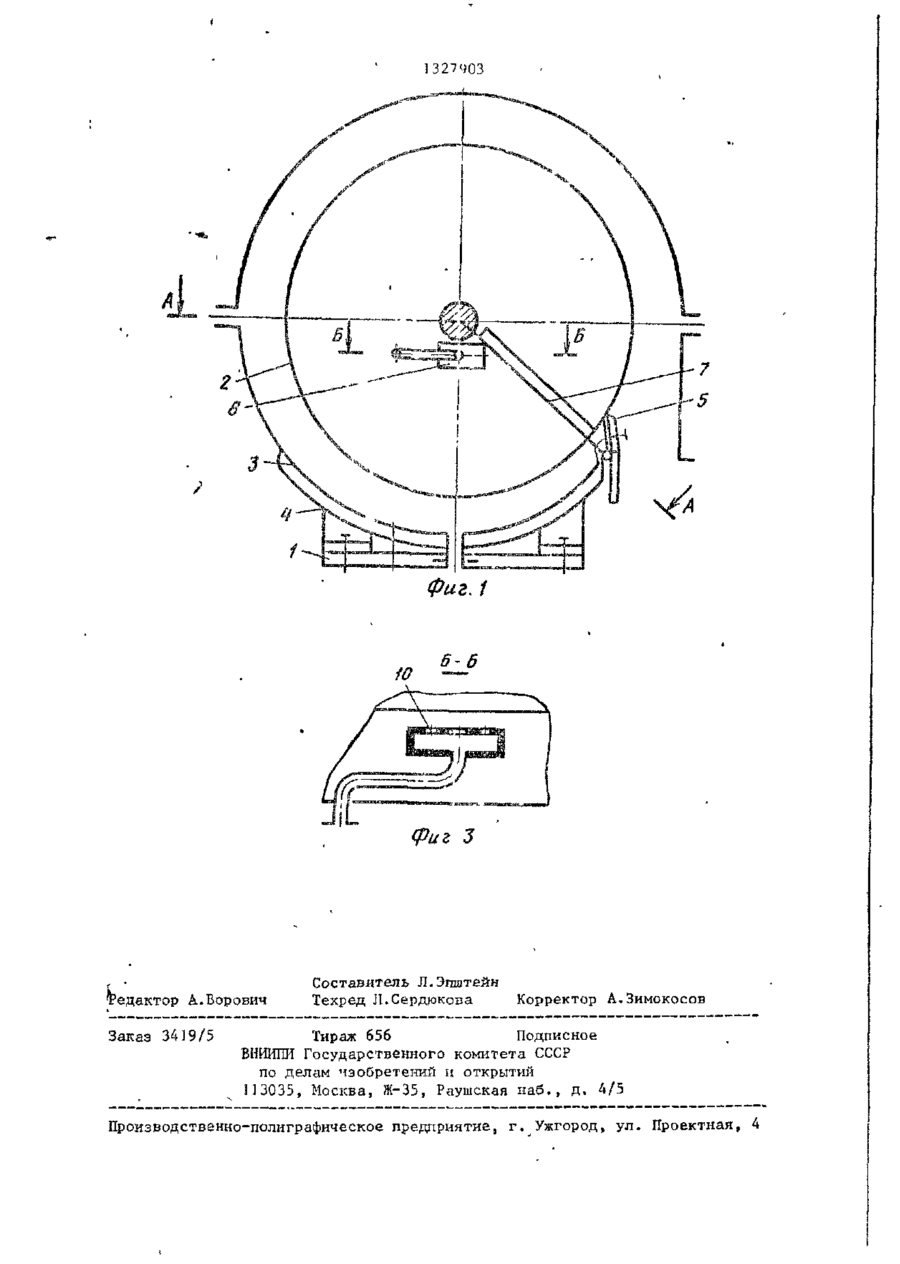

Изобретение относится к области химической промышленности и позволяет увеличить производительность. Вальцовый кристаллизатор содержит охлаждаемый изнутри валец (В) 2, ванну для расплава, ножи (Н) для скалывания готового продукта с цилиндри ческой (ребристой или гофрированной) поверхности В 2; Н*6 и Н 7 для скалывания готового продукта с торцовых поверхностей В 2, коллекторы 8 и 9 с отверстиями 10 для подачи расплава на торцовые поверхности В 2. Вращающийся В 2 частично погружен в расплав, находящийся в ванне, одновременно расплав подается на торцовые поверхности В 2 через коллекторы 8 и 9 с отверстиями. Готовый продукт с цилиндрической и торцовых поверхностей скалывается Н. Техническое решение позволяет увеличить рабочую поверхность, снизить удельные затраты электроэнергии и удельную металлоемкость кристаллизатора. 1 з.п. ф-лы, 3 ил. а00 го О СО 1 1327903 Изобретение относится к химичес- " кой промышленности, а именно к устройствам, применяемым для кристаллизации расплавов органических и неорганических веществ. Цель изобретения - увеличение производительности за счет обеспечения съема закристаллизовавшегося продукта со всей поверхности торцов вальца кристаллизатора. На фиг,1 изображен кристаллизатор; на фиг»2 - разрез А-А на ф и г . 1 ; на фиг.З - разрез Б-Б на ф и г . 1 . Вальцовый кристаллизатор состоит из станины 1, вальца 2»ванны 3 для расплава с рубашкой 4, ножей 5 для скалывания твердого продукта с цилиндрической (ребристой или гофрированной) поверхности вальца, ножей 6 и 7 для скалывания твердого продукта с торцовых поверхностей, коллекторов 8 и 9 с отверстиями 10 для подачи исходного расплава на торцовые поверхности вальца 2 > штуцеров И и 12 для подачи исходного расплава в коллекторы 8 и 9, Валец расположен в цапфах 13. Длина ножей 6 и 7 соответствует расстоянию от цапф до цилиндрической поверхности зальца» ется исходный расплав через штуцеры П и 12, коллекторы 8 и 9, далее ч е рез отверстия 10 в пик. На наружной _ ь поверхности торцов вальца за время вращения вальца также образуется з а кристаллизовавшийся продукт( который срезается ножами 6 и 7, дпина которых позволяет срезать продукт со 10 всей площади торцовой поверхности. Изобретение обеспечивает существенное увеличение производительности кристаллизатора и площади его рабочей поверхности, снижает удельные 15 затраты электроэнергии и удельную металлоемкость. * Ф о р м у л а 2о . 25 30 Кристаллизатор работает следующим образом. Расплав поступает в ванну 3 кристаллизатора, которая обогревается ру35 башкой 4, На наружной поверхности частично погруженного в расплав вращающегося вальца 2, который охлаждается изнутри, за время его нахождения в расплаве, образуется слой з а 40 кристаллизовавшегося продукта, который затем срезается ножами 5 и отводится из кристаллизатора. Одноврємен-і но на торцовые стенки вальца 2 пода и з о б р е т е н и я І• Вальцовый кристаллизатор, с о держащий охлаждаемый изнутри валец с цапфами> ванну для расплава и пажи" для скалывания готового продукта с цилиндрической и торцовых поверхностей вальца, о т л и ч а ю щ и й с я тем, что, с целью увеличения производительности, он снабжен устройствами для нанесения расплава па торцовые поверхности вальца., размещенными ниже его оси, а колеи для скалывания готового продукта с торцовых поверхностей выполнены в виде радиальных пластин, длина которых равна расстоянию от цапфы до цилиндрической поверхности вальца. 2„ Кристаллизатор по п . 1 , о т л и ч а ю щ и й с я тем, что устройства для нанесения расплава на торцовые поверхности вальца выполнены в_виде коллекторов с отверстиями,размещенных с зазором относительно т о р цовых поверхностей вальца к соединенных с линией подачи исходного расплава. Фиг, і 6-6 • Редактор А.Борович t Заказ 3419/5 Составитель Л.Эпштейн Техред Л.Сердюкова Корректор А.Зимокосов Тираж 656 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
