Фіксуючий пристрій для взуття

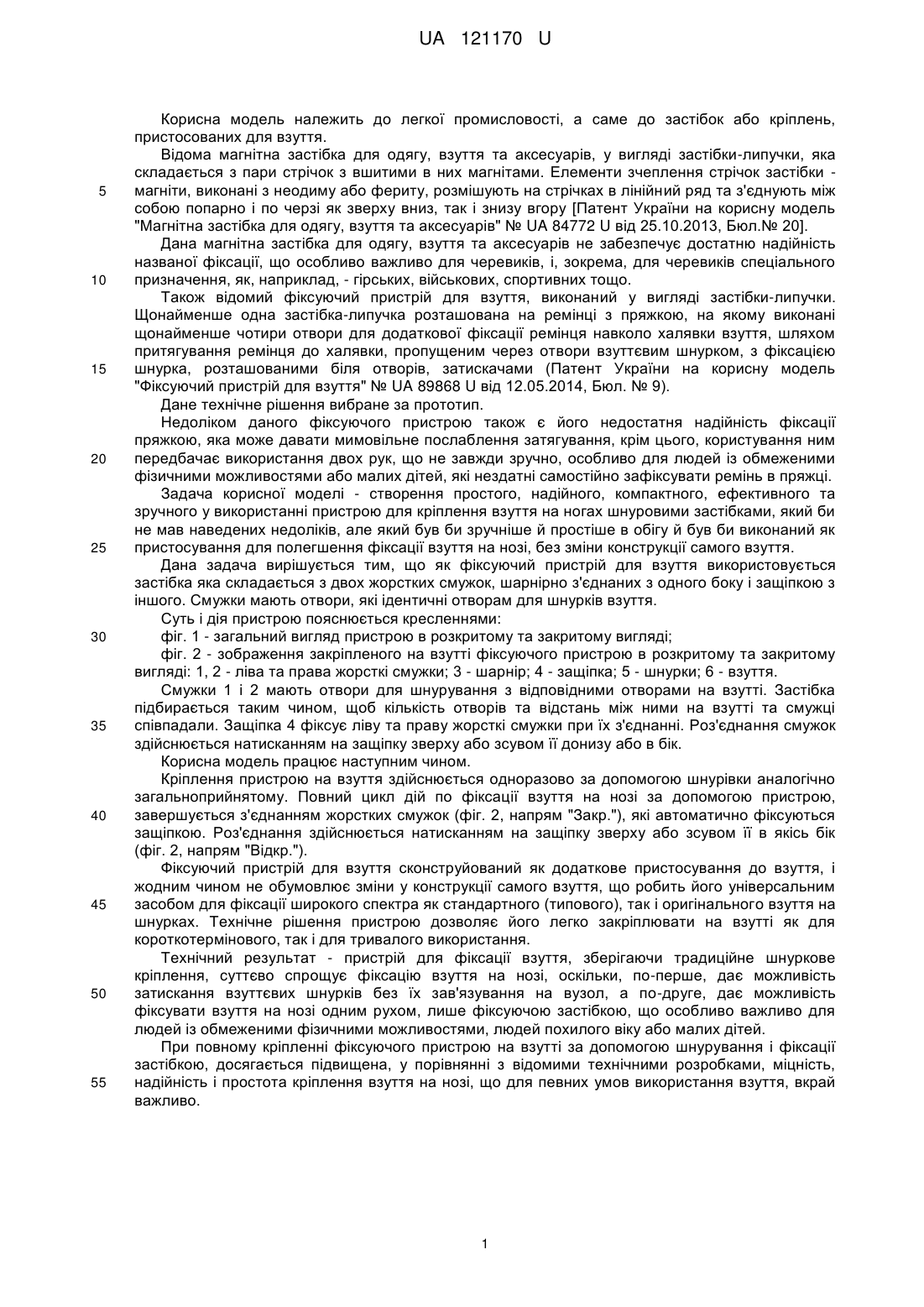

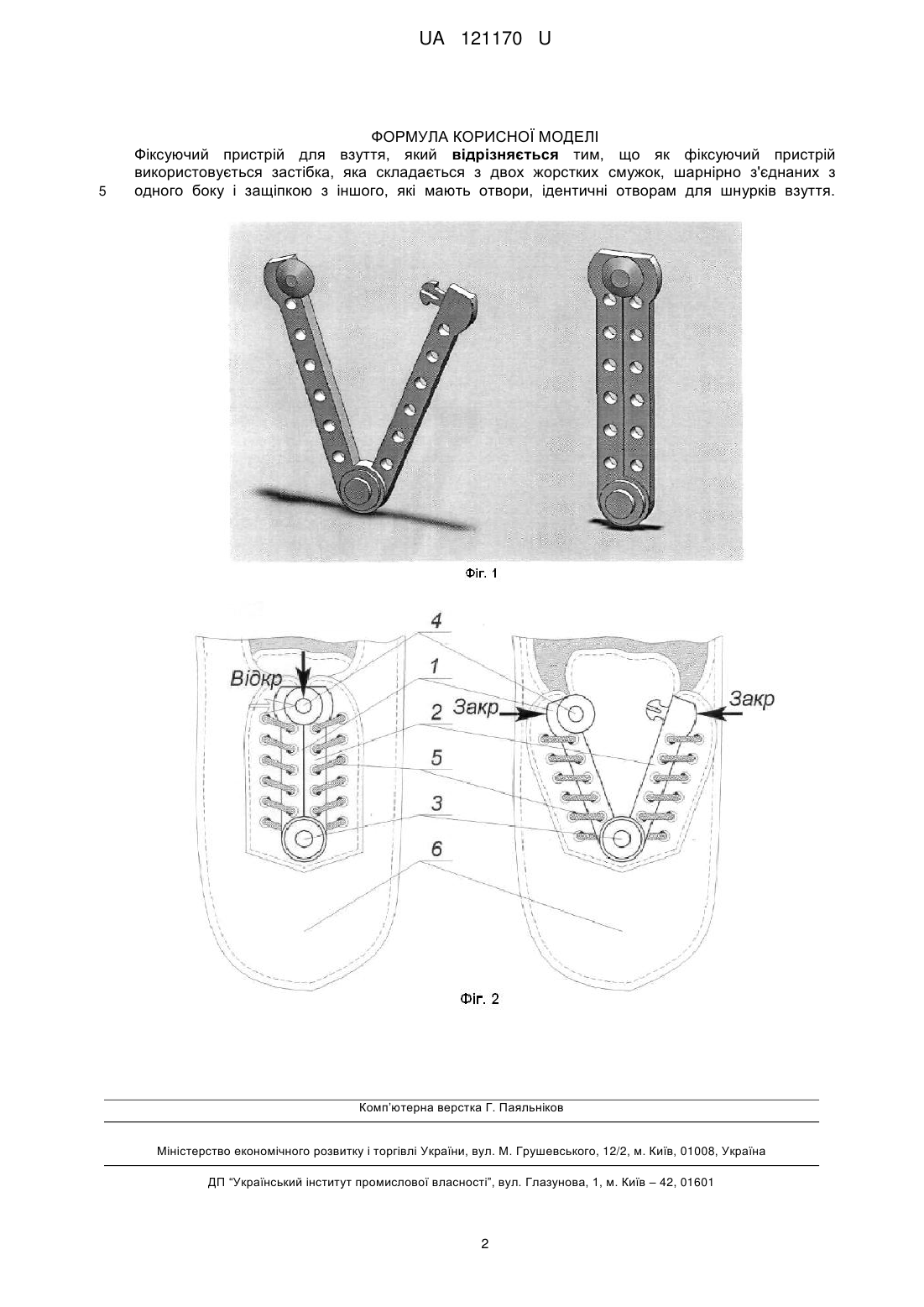

Реферат: UA 121170 U UA 121170 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а саме до застібок або кріплень, пристосованих для взуття. Відома магнітна застібка для одягу, взуття та аксесуарів, у вигляді застібки-липучки, яка складається з пари стрічок з вшитими в них магнітами. Елементи зчеплення стрічок застібки магніти, виконані з неодиму або фериту, розмішують на стрічках в лінійний ряд та з'єднують між собою попарно і по черзі як зверху вниз, так і знизу вгору [Патент України на корисну модель "Магнітна застібка для одягу, взуття та аксесуарів" № UA 84772 U від 25.10.2013, Бюл.№ 20]. Дана магнітна застібка для одягу, взуття та аксесуарів не забезпечує достатню надійність названої фіксації, що особливо важливо для черевиків, і, зокрема, для черевиків спеціального призначення, як, наприклад, - гірських, військових, спортивних тощо. Також відомий фіксуючий пристрій для взуття, виконаний у вигляді застібки-липучки. Щонайменше одна застібка-липучка розташована на ремінці з пряжкою, на якому виконані щонайменше чотири отвори для додаткової фіксації ремінця навколо халявки взуття, шляхом притягування ремінця до халявки, пропущеним через отвори взуттєвим шнурком, з фіксацією шнурка, розташованими біля отворів, затискачами (Патент України на корисну модель "Фіксуючий пристрій для взуття" № UA 89868 U від 12.05.2014, Бюл. № 9). Дане технічне рішення вибране за прототип. Недоліком даного фіксуючого пристрою також є його недостатня надійність фіксації пряжкою, яка може давати мимовільне послаблення затягування, крім цього, користування ним передбачає використання двох рук, що не завжди зручно, особливо для людей із обмеженими фізичними можливостями або малих дітей, які нездатні самостійно зафіксувати ремінь в пряжці. Задача корисної моделі - створення простого, надійного, компактного, ефективного та зручного у використанні пристрою для кріплення взуття на ногах шнуровими застібками, який би не мав наведених недоліків, але який був би зручніше й простіше в обігу й був би виконаний як пристосування для полегшення фіксації взуття на нозі, без зміни конструкції самого взуття. Дана задача вирішується тим, що як фіксуючий пристрій для взуття використовується застібка яка складається з двох жорстких смужок, шарнірно з'єднаних з одного боку і защіпкою з іншого. Смужки мають отвори, які ідентичні отворам для шнурків взуття. Суть і дія пристрою пояснюється кресленнями: фіг. 1 - загальний вигляд пристрою в розкритому та закритому вигляді; фіг. 2 - зображення закріпленого на взутті фіксуючого пристрою в розкритому та закритому вигляді: 1, 2 - ліва та права жорсткі смужки; 3 - шарнір; 4 - защіпка; 5 - шнурки; 6 - взуття. Смужки 1 і 2 мають отвори для шнурування з відповідними отворами на взутті. Застібка підбирається таким чином, щоб кількість отворів та відстань між ними на взутті та смужці співпадали. Защіпка 4 фіксує ліву та праву жорсткі смужки при їх з'єднанні. Роз'єднання смужок здійснюється натисканням на защіпку зверху або зсувом її донизу або в бік. Корисна модель працює наступним чином. Кріплення пристрою на взуття здійснюється одноразово за допомогою шнурівки аналогічно загальноприйнятому. Повний цикл дій по фіксації взуття на нозі за допомогою пристрою, завершується з'єднанням жорстких смужок (фіг. 2, напрям "Закр."), які автоматично фіксуються защіпкою. Роз'єднання здійснюється натисканням на защіпку зверху або зсувом її в якісь бік (фіг. 2, напрям "Відкр."). Фіксуючий пристрій для взуття сконструйований як додаткове пристосування до взуття, і жодним чином не обумовлює зміни у конструкції самого взуття, що робить його універсальним засобом для фіксації широкого спектра як стандартного (типового), так і оригінального взуття на шнурках. Технічне рішення пристрою дозволяє його легко закріплювати на взутті як для короткотермінового, так і для тривалого використання. Технічний результат - пристрій для фіксації взуття, зберігаючи традиційне шнуркове кріплення, суттєво спрощує фіксацію взуття на нозі, оскільки, по-перше, дає можливість затискання взуттєвих шнурків без їх зав'язування на вузол, а по-друге, дає можливість фіксувати взуття на нозі одним рухом, лише фіксуючою застібкою, що особливо важливо для людей із обмеженими фізичними можливостями, людей похилого віку або малих дітей. При повному кріпленні фіксуючого пристрою на взутті за допомогою шнурування і фіксації застібкою, досягається підвищена, у порівнянні з відомими технічними розробками, міцність, надійність і простота кріплення взуття на нозі, що для певних умов використання взуття, вкрай важливо. 1 UA 121170 U 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фіксуючий пристрій для взуття, який відрізняється тим, що як фіксуючий пристрій використовується застібка, яка складається з двох жорстких смужок, шарнірно з'єднаних з одного боку і защіпкою з іншого, які мають отвори, ідентичні отворам для шнурків взуття. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
