Пружна муфта

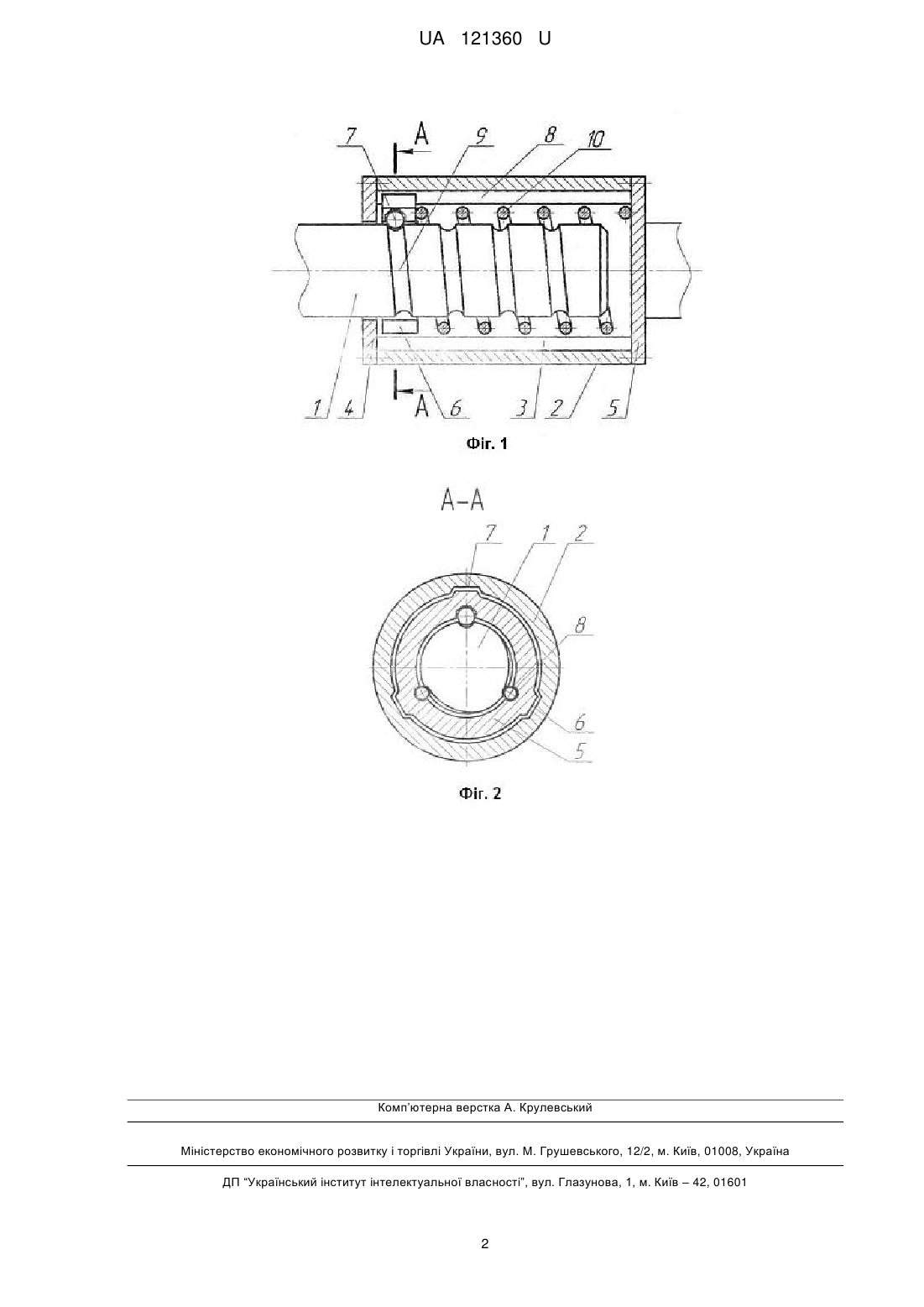

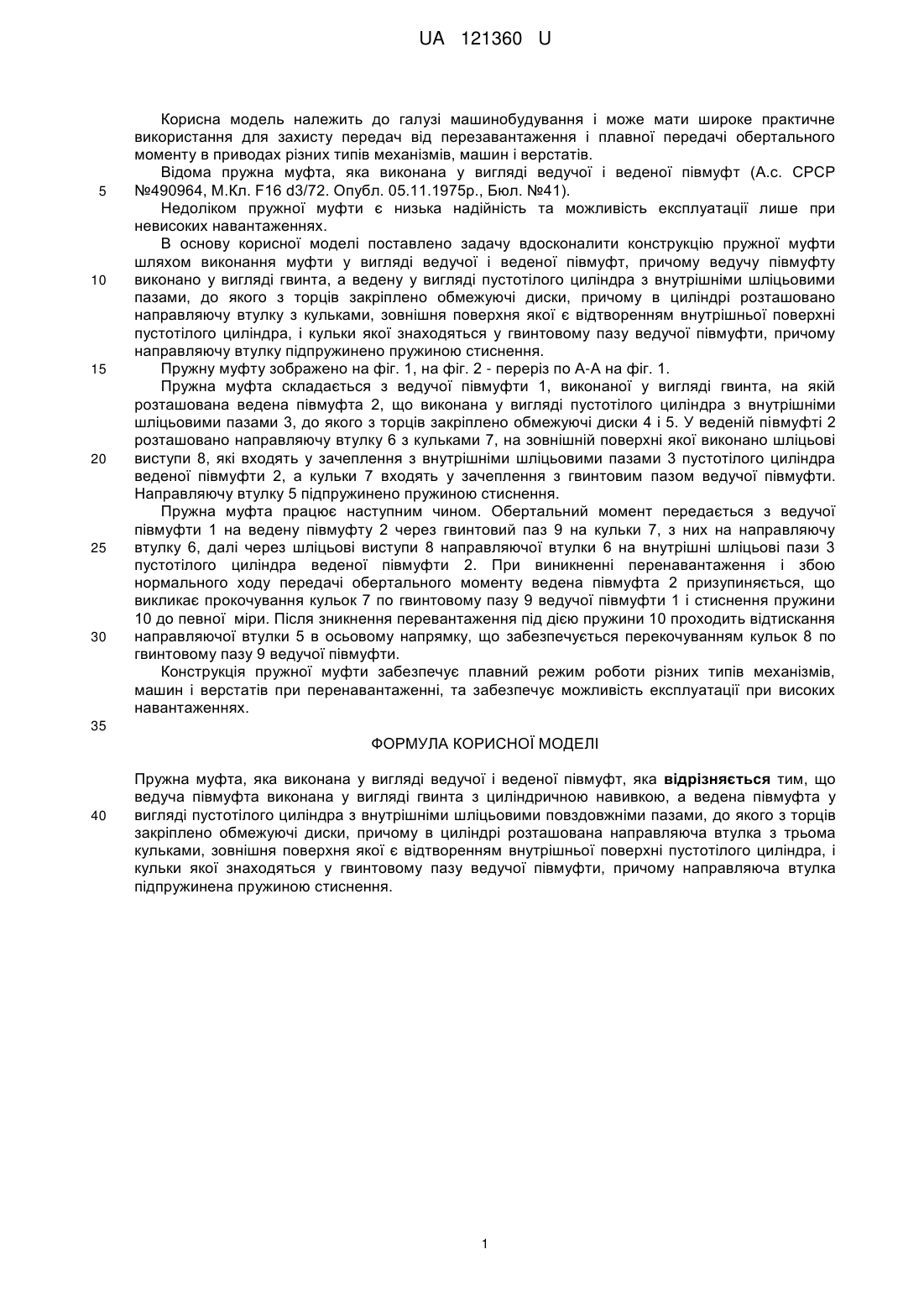

Реферат: Пружна муфта, яка виконана у вигляді ведучої і веденої півмуфт, причому ведуча півмуфта виконана у вигляді гвинта з циліндричною навивкою, а ведена півмуфта у вигляді пустотілого циліндра з внутрішніми шліцьовими повздовжніми пазами, до якого з торців закріплено обмежуючі диски, а в циліндрі розташована направляюча втулка з трьома кульками, зовнішня поверхня якої є відтворенням внутрішньої поверхні пустотілого циліндра, і кульки якої знаходяться у гвинтовому пазу ведучої півмуфти, причому направляюча втулка підпружинена пружиною стиснення. UA 121360 U (12) UA 121360 U UA 121360 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування і може мати широке практичне використання для захисту передач від перезавантаження і плавної передачі обертального моменту в приводах різних типів механізмів, машин і верстатів. Відома пружна муфта, яка виконана у вигляді ведучої і веденої півмуфт (А.с. СРСР №490964, М.Кл. F16 d3/72. Опубл. 05.11.1975р., Бюл. №41). Недоліком пружної муфти є низька надійність та можливість експлуатації лише при невисоких навантаженнях. В основу корисної моделі поставлено задачу вдосконалити конструкцію пружної муфти шляхом виконання муфти у вигляді ведучої і веденої півмуфт, причому ведучу півмуфту виконано у вигляді гвинта, а ведену у вигляді пустотілого циліндра з внутрішніми шліцьовими пазами, до якого з торців закріплено обмежуючі диски, причому в циліндрі розташовано направляючу втулку з кульками, зовнішня поверхня якої є відтворенням внутрішньої поверхні пустотілого циліндра, і кульки якої знаходяться у гвинтовому пазу ведучої півмуфти, причому направляючу втулку підпружинено пружиною стиснення. Пружну муфту зображено на фіг. 1, на фіг. 2 - переріз по А-А на фіг. 1. Пружна муфта складається з ведучої півмуфти 1, виконаної у вигляді гвинта, на якій розташована ведена півмуфта 2, що виконана у вигляді пустотілого циліндра з внутрішніми шліцьовими пазами 3, до якого з торців закріплено обмежуючі диски 4 і 5. У веденій півмуфті 2 розташовано направляючу втулку 6 з кульками 7, на зовнішній поверхні якої виконано шліцьові виступи 8, які входять у зачеплення з внутрішніми шліцьовими пазами 3 пустотілого циліндра веденої півмуфти 2, а кульки 7 входять у зачеплення з гвинтовим пазом ведучої півмуфти. Направляючу втулку 5 підпружинено пружиною стиснення. Пружна муфта працює наступним чином. Обертальний момент передається з ведучої півмуфти 1 на ведену півмуфту 2 через гвинтовий паз 9 на кульки 7, з них на направляючу втулку 6, далі через шліцьові виступи 8 направляючої втулки 6 на внутрішні шліцьові пази 3 пустотілого циліндра веденої півмуфти 2. При виникненні перенавантаження і збою нормального ходу передачі обертального моменту ведена півмуфта 2 призупиняється, що викликає прокочування кульок 7 по гвинтовому пазу 9 ведучої півмуфти 1 і стиснення пружини 10 до певної міри. Після зникнення перевантаження під дією пружини 10 проходить відтискання направляючої втулки 5 в осьовому напрямку, що забезпечується перекочуванням кульок 8 по гвинтовому пазу 9 ведучої півмуфти. Конструкція пружної муфти забезпечує плавний режим роботи різних типів механізмів, машин і верстатів при перенавантаженні, та забезпечує можливість експлуатації при високих навантаженнях. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пружна муфта, яка виконана у вигляді ведучої і веденої півмуфт, яка відрізняється тим, що ведуча півмуфта виконана у вигляді гвинта з циліндричною навивкою, а ведена півмуфта у вигляді пустотілого циліндра з внутрішніми шліцьовими повздовжніми пазами, до якого з торців закріплено обмежуючі диски, причому в циліндрі розташована направляюча втулка з трьома кульками, зовнішня поверхня якої є відтворенням внутрішньої поверхні пустотілого циліндра, і кульки якої знаходяться у гвинтовому пазу ведучої півмуфти, причому направляюча втулка підпружинена пружиною стиснення. 1 UA 121360 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
