Обгінна муфта
Номер патенту: 43260
Опубліковано: 10.08.2009
Автори: Сороківський Олег Ігорович, Малащенко Володимир Олександрович, Малащенко Володимир Володимирович, Гащук Петро Миколайович
Формула / Реферат
Обгінна муфта, що містить ведучу та ведену півмуфти, розташовані у корпусі, причому ведуча півмуфта виконана у вигляді фланця з пазами на циліндричній поверхні, ведена півмуфта виконана у вигляді циліндра з шестірнею, на торці веденої півмуфти виконано пази під кутом α до осі муфти, у яких розміщено кульки, а на ведучій півмуфті розміщено пружину, яка відрізняється тим, що пази на циліндричній поверхні ведучої півмуфти виконано паралельно до осі муфти.
Текст

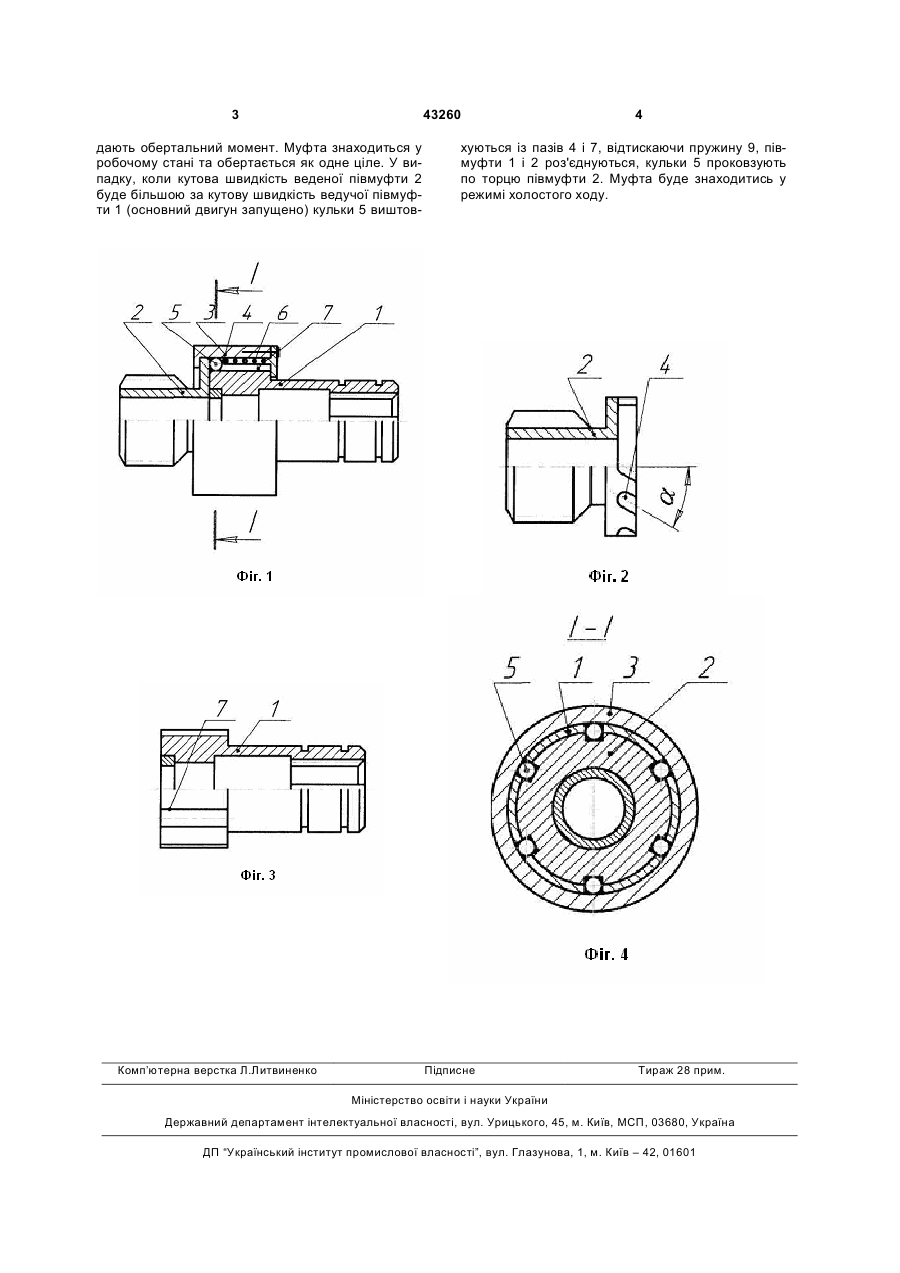

Обгінна муфта, що містить ведучу та ведену півмуфти, розташовані у корпусі, причому ведуча півмуфта виконана у вигляді фланця з пазами на циліндричній поверхні, ведена півмуфта виконана у вигляді циліндра з шестірнею, на торці веденої півмуфти виконано пази під кутом α до осі муфти, у яких розміщено кульки, а на ведучій півмуфті розміщено пружину, яка відрізняється тим, що пази на циліндричній поверхні ведучої півмуфти виконано паралельно до осі муфти. (19) (21) u200902327 (22) 16.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) МАЛАЩЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ГАЩУК ПЕТРО МИКОЛАЙОВИЧ, МАЛАЩЕНКО ВОЛОДИМИР ВОЛОДИМИРОВИЧ, СОРОКІВСЬКИЙ ОЛЕГ ІГОРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 43260 дають обертальний момент. Муфта знаходиться у робочому стані та обертається як одне ціле. У випадку, коли кутова швидкість веденої півмуфти 2 буде більшою за кутову швидкість ведучої півмуфти 1 (основний двигун запущено) кульки 5 виштов Комп’ютерна верстка Л.Литвиненко 4 хуються із пазів 4 і 7, відтискаючи пружину 9, півмуфти 1 і 2 роз'єднуються, кульки 5 проковзують по торцю півмуфти 2. Муфта буде знаходитись у режимі холостого ходу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFree-wheel clutch
Автори англійськоюMalaschenko Volodymyr Oleksandrovych, Haschuk Petro Mykolaiovych, Malaschenko Volodymyr Volodymyrovych, Sorokivskyi Oleh Ihorovych
Назва патенту російськоюОбгонная муфта
Автори російськоюМалащенко Владимир Александрович, Гащук Петр Николаевич, Малащенко Владимир Владимирович, Сорокивский Олег Игоревич
МПК / Мітки
МПК: F16D 41/00
Код посилання
<a href="https://ua.patents.su/2-43260-obginna-mufta.html" target="_blank" rel="follow" title="База патентів України">Обгінна муфта</a>
Обгінна муфта
Номер патенту: 30362
Опубліковано: 25.02.2008
Автор: Малащенко Володимир Володимирович
МПК: F16D 41/00
Формула / Реферат:
Обгінна муфта, що містить розташовані у корпусі ведучу та ведену півмуфти, причому ведуча півмуфта виконана у вигляді фланця, ведена півмуфта виконана у вигляді циліндра з шестірнею, яка відрізняється тим, що на торці фланця ведучої півмуфти та на робочій поверхні веденої півмуфти виконані взаємообернені похилі пази, у яких розміщені кульки, в корпусі стопорним кільцем зафіксовані ведуча та ведена півмуфти, а між корпусом і веденою півмуфтою...
Обгінна муфта
Номер патенту: 53354
Опубліковано: 15.01.2003
Автори: Кравець Ігор Євгенович, Куновський Геннадій Петрович, Малащенко Володимир Олександрович, Сороківський Олег Ігорович
МПК: F16D 41/00
Формула / Реферат:
Обгінна муфта, що складається із двох півмуфт, кожна з яких виконана з пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої і виконані на взаємно обернених циліндричних поверхнях півмуфт, в цих пазах встановлено кульки, яка відрізняється тим, що муфту обладнано кільцем з пружиною, які розташовані між півмуфтами, пази півмуфт виконано прямими, причому пази веденої півмуфти починаються з її торця.
Обгінна муфта
Номер патенту: 56483
Опубліковано: 15.05.2003
Автори: Сороківський Олег Ігорович, Малащенко Володимир Олександрович, Куновський Геннадій Петрович, Кравець Ігор Євгенович
МПК: F16D 41/00
Формула / Реферат:
Обгінна муфта, що складається із двох півмуфт, кожна з яких виконана з пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої і виконані на взаємообернених поверхнях півмуфт, в цих пазах встановлено кульки, яка відрізняється тим, що муфту обладнано кільцем з пружиною, які розташовані між півмуфтами, зовнішню поверхню ведучої півмуфти виконано бочкоподібною, пази півмуфт виконано прямими, причому пази веденої півмуфти виконані з...
Обгінна муфта
Номер патенту: 32809
Опубліковано: 15.02.2001
Автори: Сороківський Олег Ігорович, Малащенко Володимир Олександрович, Петренко Петро Якович
МПК: F16D 41/00
Формула / Реферат:
Обгінна муфта, що складається із веденої півмуфти, яка виконана у вигляді обойми, вставленої концентрично до ведучої півмуфти, причому на робочих поверхнях півмуфт, що дотикаються, виконані дзеркально розміщені один відносно одного спіралеподібні пази, в кожному з яких встановлено кульку, а на веденій півмуфті виконано кільцевий паз, спряжений зі спіралеподібними пазами, яка відрізняється тим, що робочі поверхні півмуфт виконані у вигляді...
Конічна обгінна муфта
Номер патенту: 29068
Опубліковано: 16.10.2000
Автори: Петренко Петро Якович, Малащенко Володимир Олександрович, Сороківський Олег Ігорович
МПК: F16D 41/00
Мітки: муфта, конічна, обгінна
Формула / Реферат:
Конічна обгінна муфта, що складається з двох півмуфт, одна із яких виконана у вигляді обойми, вставленої концентричне до другої півмуфти, причому на робочих поверхнях, що дотикаються, виконані дзеркально розміщені один відносно одного спіралеподібні пази, в які встановлено кульки, а на веденій півмуфті виконано кільцевий паз, спряжений зі спіралеподібними пазами, яка відрізняється тим, що робочі поверхні півмуфт виконані у вигляді зрізаних...
