Ежекторний пристрій гідровисівного апарата для висіву дрібнонасіннєвих овочевих культур

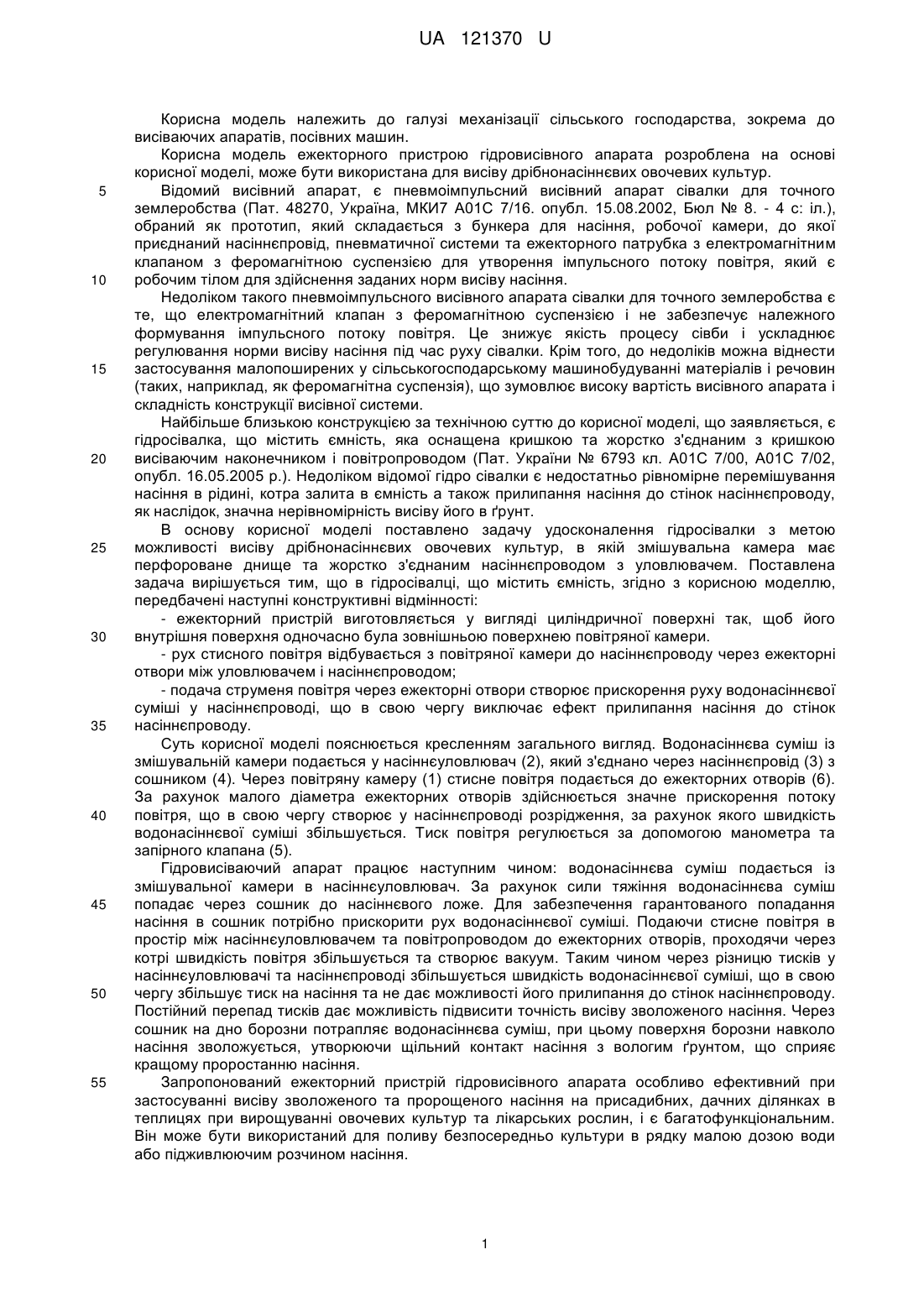

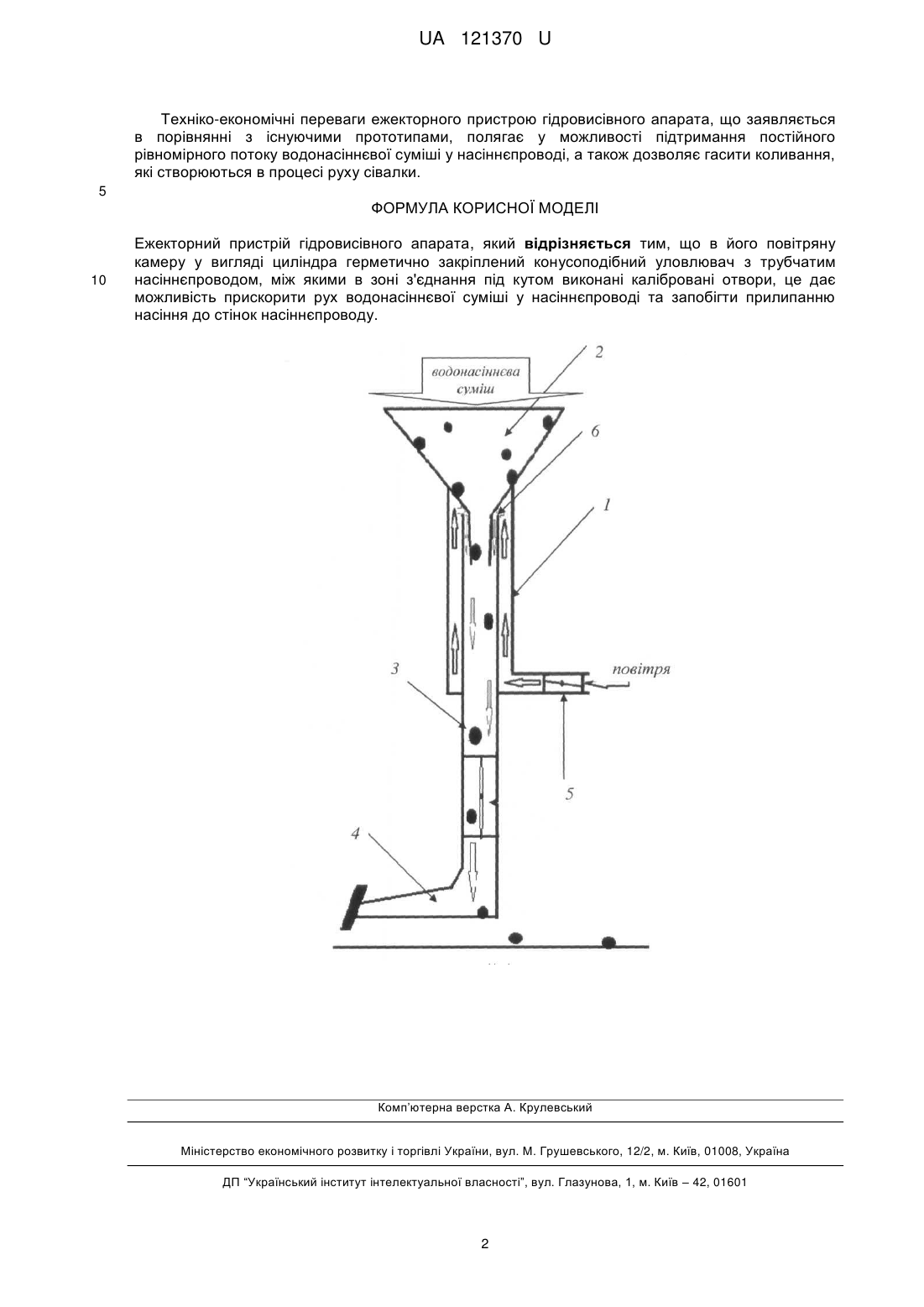

Реферат: Ежекторний пристрій гідровисівного апарата, в якому в його повітряну камеру у вигляді циліндра герметично закріплений конусоподібний уловлювач з трубчатим насіннєпроводом, між якими в зоні з'єднання під кутом виконані калібровані отвори, це дає можливість прискорити рух водонасіннєвої суміші у насіннєпроводі та запобігти прилипанню насіння до стінок насіннєпроводу UA 121370 U (12) UA 121370 U UA 121370 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі механізації сільського господарства, зокрема до висіваючих апаратів, посівних машин. Корисна модель ежекторного пристрою гідровисівного апарата розроблена на основі корисної моделі, може бути використана для висіву дрібнонасіннєвих овочевих культур. Відомий висівний апарат, є пневмоімпульсний висівний апарат сівалки для точного землеробства (Пат. 48270, Україна, МКИ7 А01С 7/16. опубл. 15.08.2002, Бюл № 8. - 4 с: іл.), обраний як прототип, який складається з бункера для насіння, робочої камери, до якої приєднаний насіннєпровід, пневматичної системи та ежекторного патрубка з електромагнітним клапаном з феромагнітною суспензією для утворення імпульсного потоку повітря, який є робочим тілом для здійснення заданих норм висіву насіння. Недоліком такого пневмоімпульсного висівного апарата сівалки для точного землеробства є те, що електромагнітний клапан з феромагнітною суспензією і не забезпечує належного формування імпульсного потоку повітря. Це знижує якість процесу сівби і ускладнює регулювання норми висіву насіння під час руху сівалки. Крім того, до недоліків можна віднести застосування малопоширених у сільськогосподарському машинобудуванні матеріалів і речовин (таких, наприклад, як феромагнітна суспензія), що зумовлює високу вартість висівного апарата і складність конструкції висівної системи. Найбільше близькою конструкцією за технічною суттю до корисної моделі, що заявляється, є гідросівалка, що містить ємність, яка оснащена кришкою та жорстко з'єднаним з кришкою висіваючим наконечником і повітропроводом (Пат. України № 6793 кл. А01С 7/00, А01С 7/02, опубл. 16.05.2005 p.). Недоліком відомої гідро сівалки є недостатньо рівномірне перемішування насіння в рідині, котра залита в ємність а також прилипання насіння до стінок насіннєпроводу, як наслідок, значна нерівномірність висіву його в ґрунт. В основу корисної моделі поставлено задачу удосконалення гідросівалки з метою можливості висіву дрібнонасіннєвих овочевих культур, в якій змішувальна камера має перфороване днище та жорстко з'єднаним насіннєпроводом з уловлювачем. Поставлена задача вирішується тим, що в гідросівалці, що містить ємність, згідно з корисною моделлю, передбачені наступні конструктивні відмінності: - ежекторний пристрій виготовляється у вигляді циліндричної поверхні так, щоб його внутрішня поверхня одночасно була зовнішньою поверхнею повітряної камери. - рух стисного повітря відбувається з повітряної камери до насіннєпроводу через ежекторні отвори між уловлювачем і насіннєпроводом; - подача струменя повітря через ежекторні отвори створює прискорення руху водонасіннєвої суміші у насіннєпроводі, що в свою чергу виключає ефект прилипання насіння до стінок насіннєпроводу. Суть корисної моделі пояснюється кресленням загального вигляд. Водонасіннєва суміш із змішувальній камери подається у насіннєуловлювач (2), який з'єднано через насіннєпровід (3) з сошником (4). Через повітряну камеру (1) стисне повітря подається до ежекторних отворів (6). За рахунок малого діаметра ежекторних отворів здійснюється значне прискорення потоку повітря, що в свою чергу створює у насіннєпроводі розрідження, за рахунок якого швидкість водонасіннєвої суміші збільшується. Тиск повітря регулюється за допомогою манометра та запірного клапана (5). Гідровисіваючий апарат працює наступним чином: водонасіннєва суміш подається із змішувальної камери в насіннєуловлювач. За рахунок сили тяжіння водонасіннєва суміш попадає через сошник до насіннєвого ложе. Для забезпечення гарантованого попадання насіння в сошник потрібно прискорити рух водонасіннєвої суміші. Подаючи стисне повітря в простір між насіннєуловлювачем та повітропроводом до ежекторних отворів, проходячи через котрі швидкість повітря збільшується та створює вакуум. Таким чином через різницю тисків у насіннєуловлювачі та насіннєпроводі збільшується швидкість водонасіннєвої суміші, що в свою чергу збільшує тиск на насіння та не дає можливості його прилипання до стінок насіннєпроводу. Постійний перепад тисків дає можливість підвисити точність висіву зволоженого насіння. Через сошник на дно борозни потрапляє водонасіннєва суміш, при цьому поверхня борозни навколо насіння зволожується, утворюючи щільний контакт насіння з вологим ґрунтом, що сприяє кращому проростанню насіння. Запропонований ежекторний пристрій гідровисівного апарата особливо ефективний при застосуванні висіву зволоженого та пророщеного насіння на присадибних, дачних ділянках в теплицях при вирощуванні овочевих культур та лікарських рослин, і є багатофункціональним. Він може бути використаний для поливу безпосередньо культури в рядку малою дозою води або підживлюючим розчином насіння. 1 UA 121370 U Техніко-економічні переваги ежекторного пристрою гідровисівного апарата, що заявляється в порівнянні з існуючими прототипами, полягає у можливості підтримання постійного рівномірного потоку водонасіннєвої суміші у насіннєпроводі, а також дозволяє гасити коливання, які створюються в процесі руху сівалки. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ежекторний пристрій гідровисівного апарата, який відрізняється тим, що в його повітряну камеру у вигляді циліндра герметично закріплений конусоподібний уловлювач з трубчатим насіннєпроводом, між якими в зоні з'єднання під кутом виконані калібровані отвори, це дає можливість прискорити рух водонасіннєвої суміші у насіннєпроводі та запобігти прилипанню насіння до стінок насіннєпроводу. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
