Гідровисіваючий апарат для висіву дрібнонасіннєвих овочевих культур

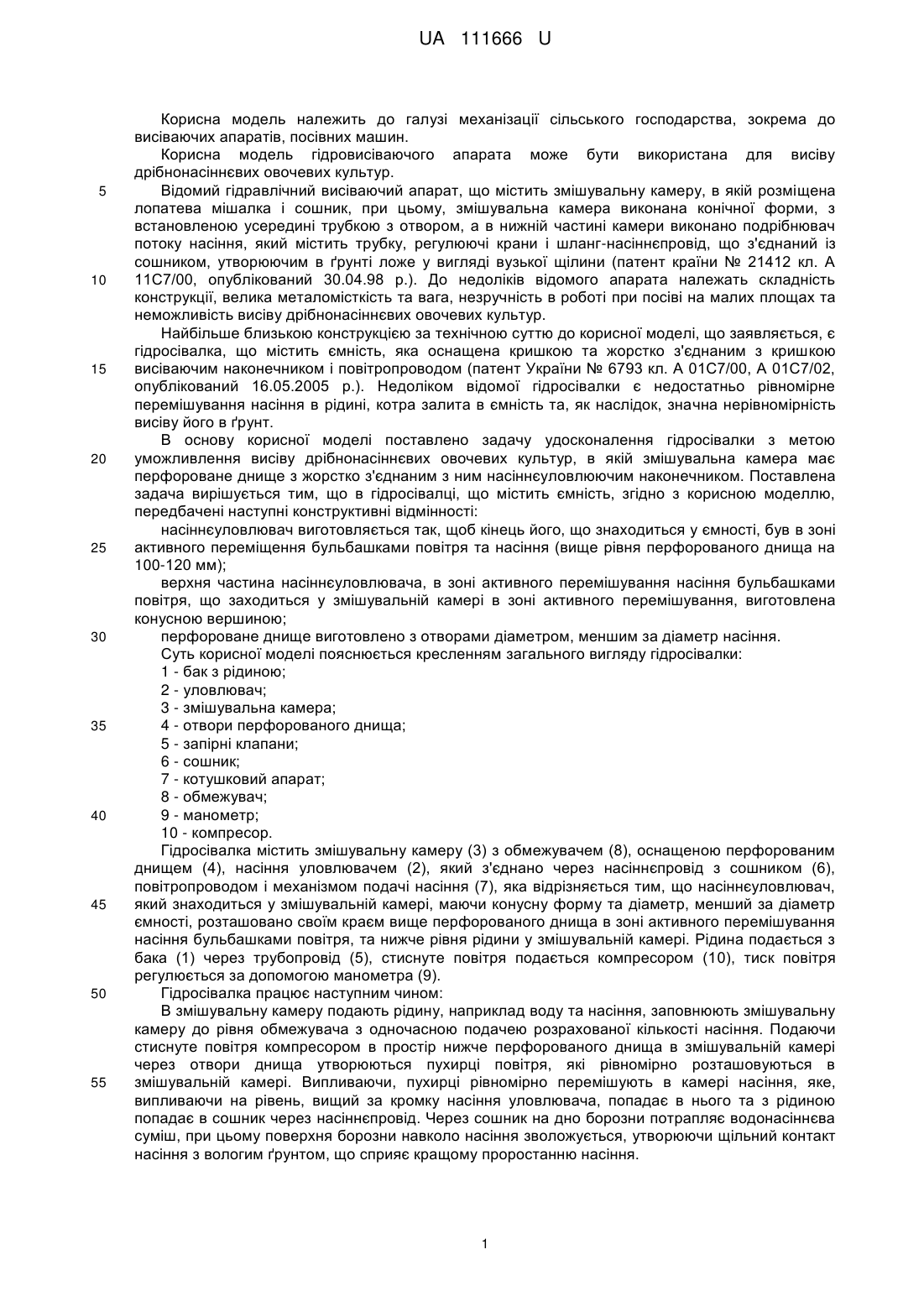

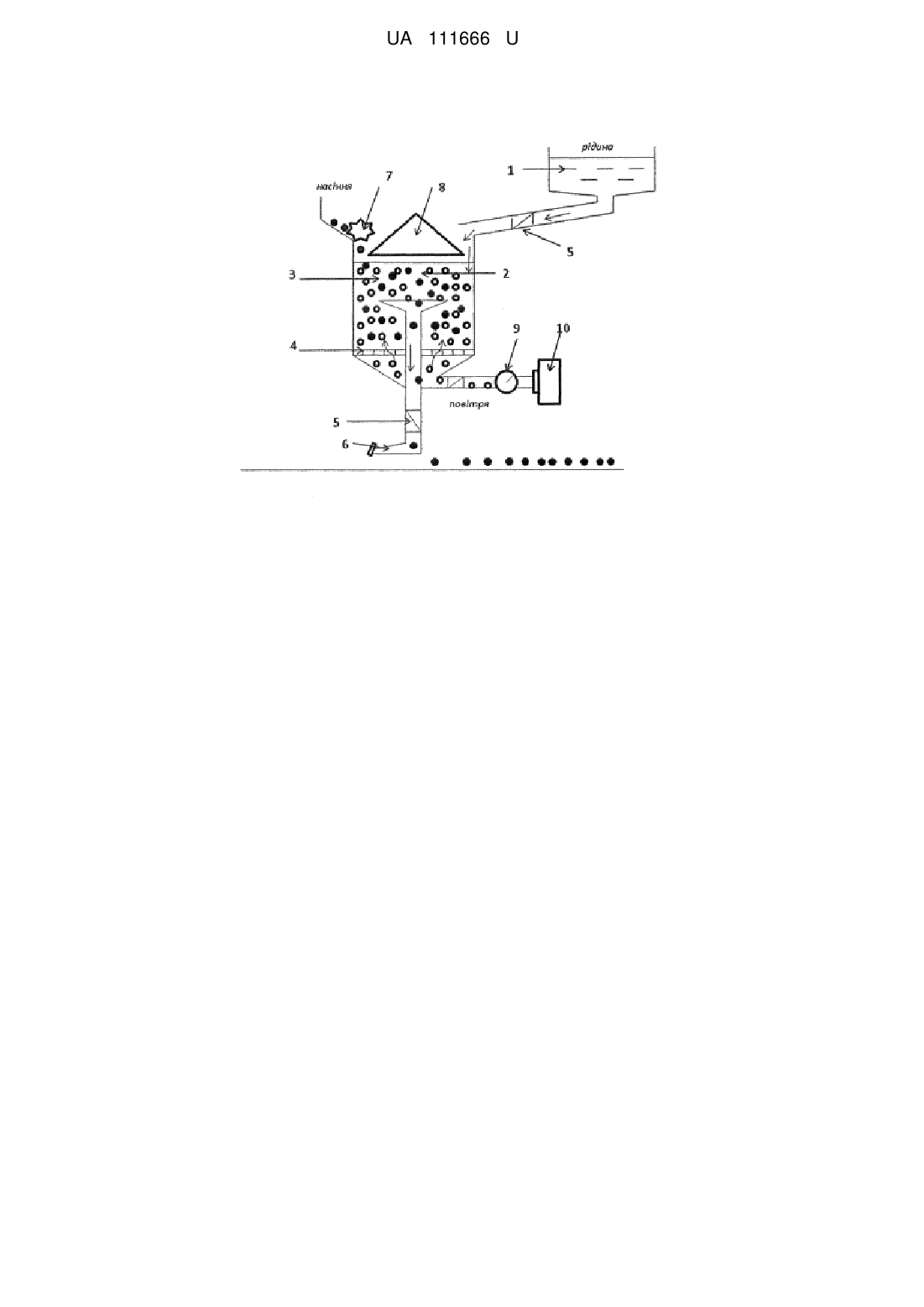

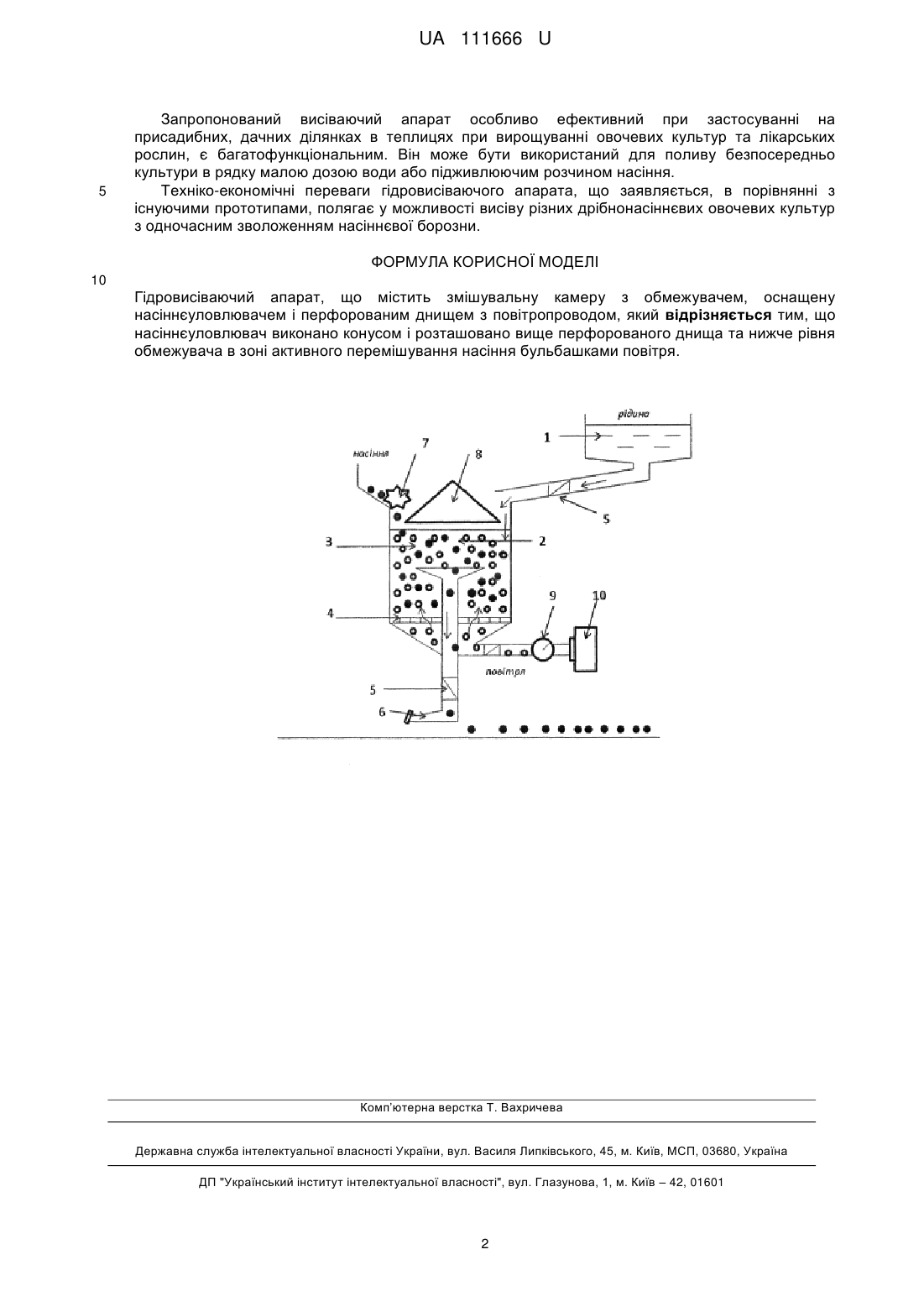

Реферат: Гідровисіваючий апарат, що містить змішувальну камеру з обмежувачем, оснащену насіннєуловлювачем і перфорованим днищем з повітропроводом, причому насіннєуловлювач виконано конусом і розташовано вище перфорованого днища та нижче рівня обмежувача в зоні активного перемішування насіння бульбашками повітря. UA 111666 U (12) UA 111666 U UA 111666 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі механізації сільського господарства, зокрема до висіваючих апаратів, посівних машин. Корисна модель гідровисіваючого апарата може бути використана для висіву дрібнонасіннєвих овочевих культур. Відомий гідравлічний висіваючий апарат, що містить змішувальну камеру, в якій розміщена лопатева мішалка і сошник, при цьому, змішувальна камера виконана конічної форми, з встановленою усередині трубкою з отвором, а в нижній частині камери виконано подрібнювач потоку насіння, який містить трубку, регулюючі крани і шланг-насіннєпровід, що з'єднаний із сошником, утворюючим в ґрунті ложе у вигляді вузької щілини (патент країни № 21412 кл. А 11С7/00, опублікований 30.04.98 р.). До недоліків відомого апарата належать складність конструкції, велика металомісткість та вага, незручність в роботі при посіві на малих площах та неможливість висіву дрібнонасіннєвих овочевих культур. Найбільше близькою конструкцією за технічною суттю до корисної моделі, що заявляється, є гідросівалка, що містить ємність, яка оснащена кришкою та жорстко з'єднаним з кришкою висіваючим наконечником і повітропроводом (патент України № 6793 кл. А 01С7/00, А 01С7/02, опублікований 16.05.2005 p.). Недоліком відомої гідросівалки є недостатньо рівномірне перемішування насіння в рідині, котра залита в ємність та, як наслідок, значна нерівномірність висіву його в ґрунт. В основу корисної моделі поставлено задачу удосконалення гідросівалки з метою уможливлення висіву дрібнонасіннєвих овочевих культур, в якій змішувальна камера має перфороване днище з жорстко з'єднаним з ним насіннєуловлюючим наконечником. Поставлена задача вирішується тим, що в гідросівалці, що містить ємність, згідно з корисною моделлю, передбачені наступні конструктивні відмінності: насіннєуловлювач виготовляється так, щоб кінець його, що знаходиться у ємності, був в зоні активного переміщення бульбашками повітря та насіння (вище рівня перфорованого днища на 100-120 мм); верхня частина насіннєуловлювача, в зоні активного перемішування насіння бульбашками повітря, що заходиться у змішувальній камері в зоні активного перемішування, виготовлена конусною вершиною; перфороване днище виготовлено з отворами діаметром, меншим за діаметр насіння. Суть корисної моделі пояснюється кресленням загального вигляду гідросівалки: 1 - бак з рідиною; 2 - уловлювач; 3 - змішувальна камера; 4 - отвори перфорованого днища; 5 - запірні клапани; 6 - сошник; 7 - котушковий апарат; 8 - обмежувач; 9 - манометр; 10 - компресор. Гідросівалка містить змішувальну камеру (3) з обмежувачем (8), оснащеною перфорованим днищем (4), насіння уловлювачем (2), який з'єднано через насіннєпровід з сошником (6), повітропроводом і механізмом подачі насіння (7), яка відрізняється тим, що насіннєуловлювач, який знаходиться у змішувальній камері, маючи конусну форму та діаметр, менший за діаметр ємності, розташовано своїм краєм вище перфорованого днища в зоні активного перемішування насіння бульбашками повітря, та нижче рівня рідини у змішувальній камері. Рідина подається з бака (1) через трубопровід (5), стиснуте повітря подається компресором (10), тиск повітря регулюється за допомогою манометра (9). Гідросівалка працює наступним чином: В змішувальну камеру подають рідину, наприклад воду та насіння, заповнюють змішувальну камеру до рівня обмежувача з одночасною подачею розрахованої кількості насіння. Подаючи стиснуте повітря компресором в простір нижче перфорованого днища в змішувальній камері через отвори днища утворюються пухирці повітря, які рівномірно розташовуються в змішувальній камері. Випливаючи, пухирці рівномірно перемішують в камері насіння, яке, випливаючи на рівень, вищий за кромку насіння уловлювача, попадає в нього та з рідиною попадає в сошник через насіннєпровід. Через сошник на дно борозни потрапляє водонасіннєва суміш, при цьому поверхня борозни навколо насіння зволожується, утворюючи щільний контакт насіння з вологим ґрунтом, що сприяє кращому проростанню насіння. 1 UA 111666 U 5 Запропонований висіваючий апарат особливо ефективний при застосуванні на присадибних, дачних ділянках в теплицях при вирощуванні овочевих культур та лікарських рослин, є багатофункціональним. Він може бути використаний для поливу безпосередньо культури в рядку малою дозою води або підживлюючим розчином насіння. Техніко-економічні переваги гідровисіваючого апарата, що заявляється, в порівнянні з існуючими прототипами, полягає у можливості висіву різних дрібнонасіннєвих овочевих культур з одночасним зволоженням насіннєвої борозни. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гідровисіваючий апарат, що містить змішувальну камеру з обмежувачем, оснащену насіннєуловлювачем і перфорованим днищем з повітропроводом, який відрізняється тим, що насіннєуловлювач виконано конусом і розташовано вище перфорованого днища та нижче рівня обмежувача в зоні активного перемішування насіння бульбашками повітря. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
