Склад для просочування фільтруючого матеріалу

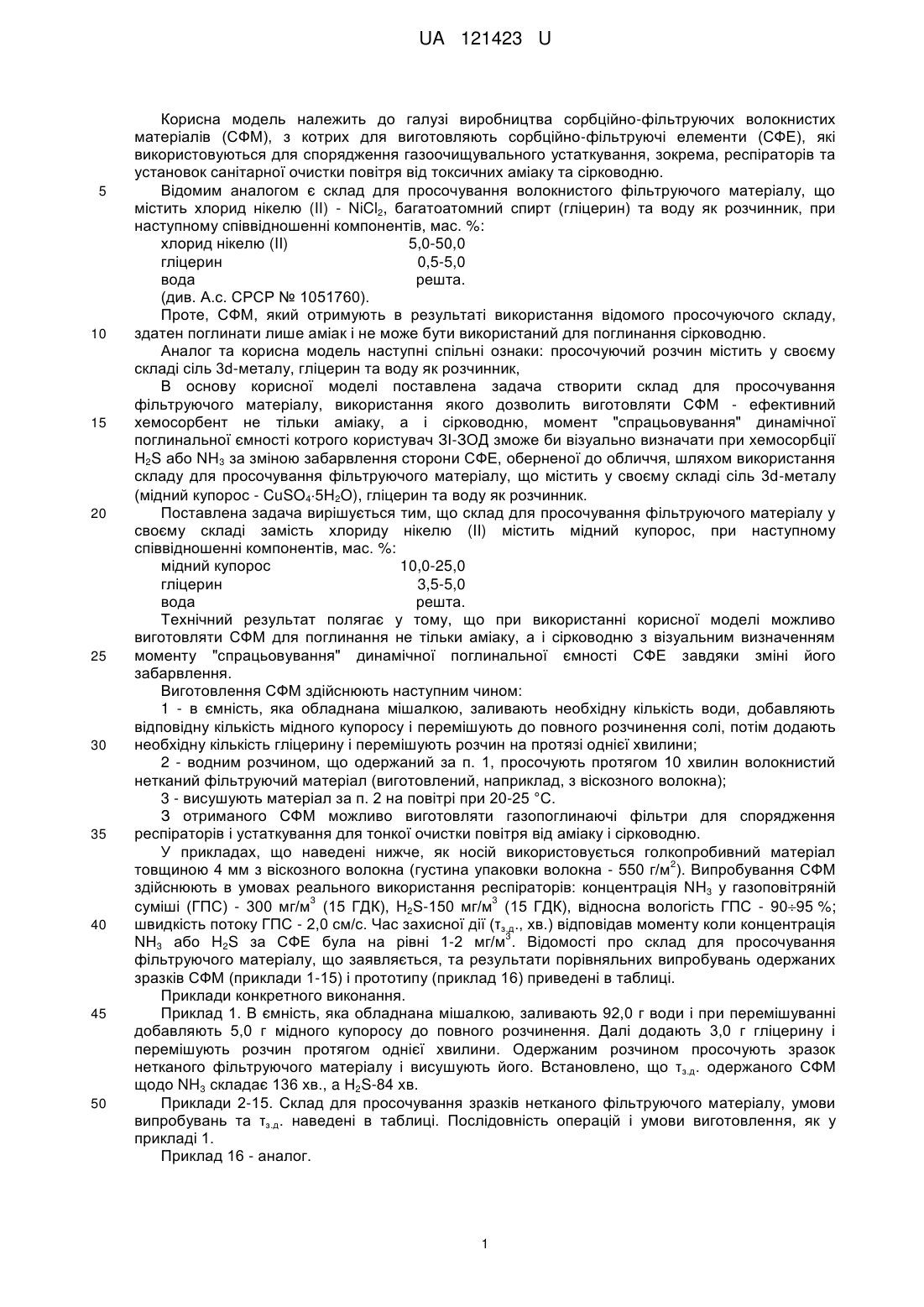

Реферат: Склад для просочування фільтруючого матеріалу містить сіль 3d-металу, гліцерин та воду як розчинник. Як сіль 3d-металу містить мідний купорос. UA 121423 U (12) UA 121423 U UA 121423 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі виробництва сорбційно-фільтруючих волокнистих матеріалів (СФМ), з котрих для виготовляють сорбційно-фільтруючі елементи (СФЕ), які використовуються для спорядження газоочищувального устаткування, зокрема, респіраторів та установок санітарної очистки повітря від токсичних аміаку та сірководню. Відомим аналогом є склад для просочування волокнистого фільтруючого матеріалу, що містить хлорид нікелю (II) - NiCl2, багатоатомний спирт (гліцерин) та воду як розчинник, при наступному співвідношенні компонентів, мас. %: хлорид нікелю (II) 5,0-50,0 гліцерин 0,5-5,0 вода решта. (див. А.с. СРСР № 1051760). Проте, СФМ, який отримують в результаті використання відомого просочуючого складу, здатен поглинати лише аміак і не може бути використаний для поглинання сірководню. Аналог та корисна модель наступні спільні ознаки: просочуючий розчин містить у своєму складі сіль 3d-металу, гліцерин та воду як розчинник, В основу корисної моделі поставлена задача створити склад для просочування фільтруючого матеріалу, використання якого дозволить виготовляти СФМ - ефективний хемосорбент не тільки аміаку, а і сірководню, момент "спрацьовування" динамічної поглинальної ємності котрого користувач ЗІ-ЗОД зможе би візуально визначати при хемосорбції H2S або NH3 за зміною забарвлення сторони СФЕ, оберненої до обличчя, шляхом використання складу для просочування фільтруючого матеріалу, що містить у своєму складі сіль 3d-металу (мідний купорос - CuSO45H2O), гліцерин та воду як розчинник. Поставлена задача вирішується тим, що склад для просочування фільтруючого матеріалу у своєму складі замість хлориду нікелю (II) містить мідний купорос, при наступному співвідношенні компонентів, мас. %: мідний купорос 10,0-25,0 гліцерин 3,5-5,0 вода решта. Технічний результат полягає у тому, що при використанні корисної моделі можливо виготовляти СФМ для поглинання не тільки аміаку, а і сірководню з візуальним визначенням моменту "спрацьовування" динамічної поглинальної ємності СФЕ завдяки зміні його забарвлення. Виготовлення СФМ здійснюють наступним чином: 1 - в ємність, яка обладнана мішалкою, заливають необхідну кількість води, добавляють відповідну кількість мідного купоросу і перемішують до повного розчинення солі, потім додають необхідну кількість гліцерину і перемішують розчин на протязі однієї хвилини; 2 - водним розчином, що одержаний за п. 1, просочують протягом 10 хвилин волокнистий нетканий фільтруючий матеріал (виготовлений, наприклад, з віскозного волокна); 3 - висушують матеріал за п. 2 на повітрі при 20-25 °C. З отриманого СФМ можливо виготовляти газопоглинаючі фільтри для спорядження респіраторів і устаткування для тонкої очистки повітря від аміаку і сірководню. У прикладах, що наведені нижче, як носій використовується голкопробивний матеріал 2 товщиною 4 мм з віскозного волокна (густина упаковки волокна - 550 г/м ). Випробування СФМ здійснюють в умовах реального використання респіраторів: концентрація NH3 у газоповітряній 3 3 суміші (ГПС) - 300 мг/м (15 ГДК), H2S-150 мг/м (15 ГДК), відносна вологість ГПС - 9095 %; швидкість потоку ГПС - 2,0 см/с. Час захисної дії (τз.д., хв.) відповідав моменту коли концентрація 3 NH3 або H2S за СФЕ була на рівні 1-2 мг/м . Відомості про склад для просочування фільтруючого матеріалу, що заявляється, та результати порівняльних випробувань одержаних зразків СФМ (приклади 1-15) і прототипу (приклад 16) приведені в таблиці. Приклади конкретного виконання. Приклад 1. В ємність, яка обладнана мішалкою, заливають 92,0 г води і при перемішуванні добавляють 5,0 г мідного купоросу до повного розчинення. Далі додають 3,0 г гліцерину і перемішують розчин протягом однієї хвилини. Одержаним розчином просочують зразок нетканого фільтруючого матеріалу і висушують його. Встановлено, що τз.д. одержаного СФМ щодо NH3 складає 136 хв., a H2S-84 хв. Приклади 2-15. Склад для просочування зразків нетканого фільтруючого матеріалу, умови випробувань та τз.д. наведені в таблиці. Послідовність операцій і умови виготовлення, як у прикладі 1. Приклад 16 - аналог. 1 UA 121423 U Таблиця № пр. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 5 Масова частка компонентів в просочуючому розчині, мас. % τз.д., хв. CuSO45H2O NiCl2 Гліцерин Вода NH3 H2S 5,0 5,0 5,0 10,0 10,0 10,0 15,0 15,0 15,0 20,0 20,0 20,0 25,0 25,0 25,0 50,0 3,0 3,5 5,0 3,0 3,5 5,0 3,0 3,5 5,0 3,0 3,5 5,0 3,0 3,5 5,0 5,0 92,0 91,5 90,0 87,0 86,5 85,0 82,0 81,5 80,0 77,0 76,5 75,0 72,0 71,5 70,0 45,0 136 150 162 294 307 309 298 309 310 303 314 316 305 316 318 305 84 90 95 125155 159 160 180 183 170 185 190 176 192 195 0 Забарвлення СФВМ після "спрацьовування" початкове NH3 H2S блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне блакитне синє чорне салатове блакитне салатове Згідно з даними, наведеними в таблиці, склад за корисною моделлю, дозволяє одержати ефективний СФМ, який в залежності від обставин може поглинати аміак або сірководень з візуальним визначенням моменту "спрацьовування" динамічної поглинальної ємності газопоглинаючого фільтра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Склад для просочування фільтруючого матеріалу, що містить сіль 3d-металу, гліцерин та воду як розчинник, який відрізняється тим, що як сіль 3d-металу містить мідний купорос, при наступному співвідношенні компонентів, мас. %: мідний купорос 10,0-25,0 гліцерин 3,5-5,0 вода решта. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
