Дренажний колодязь

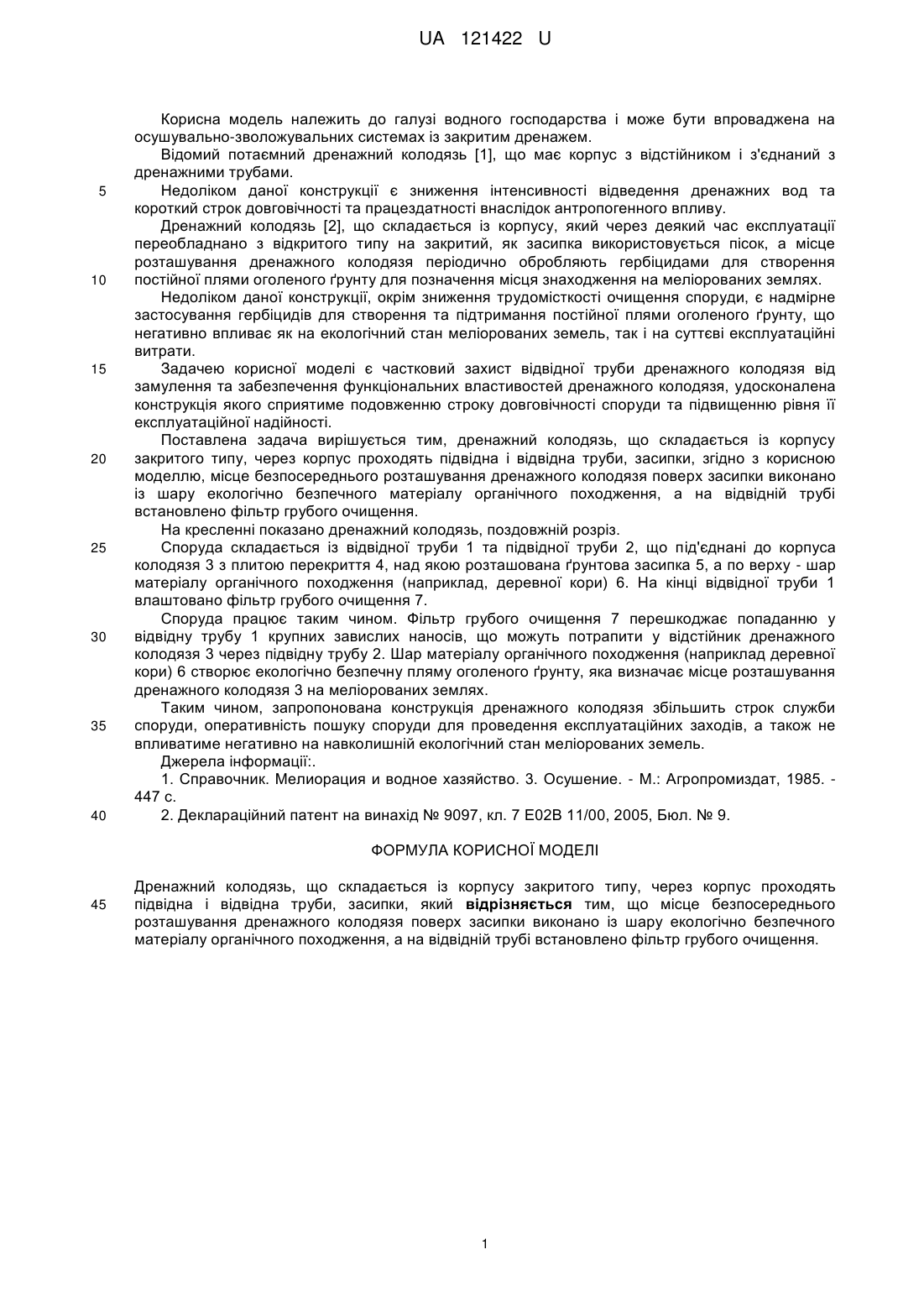

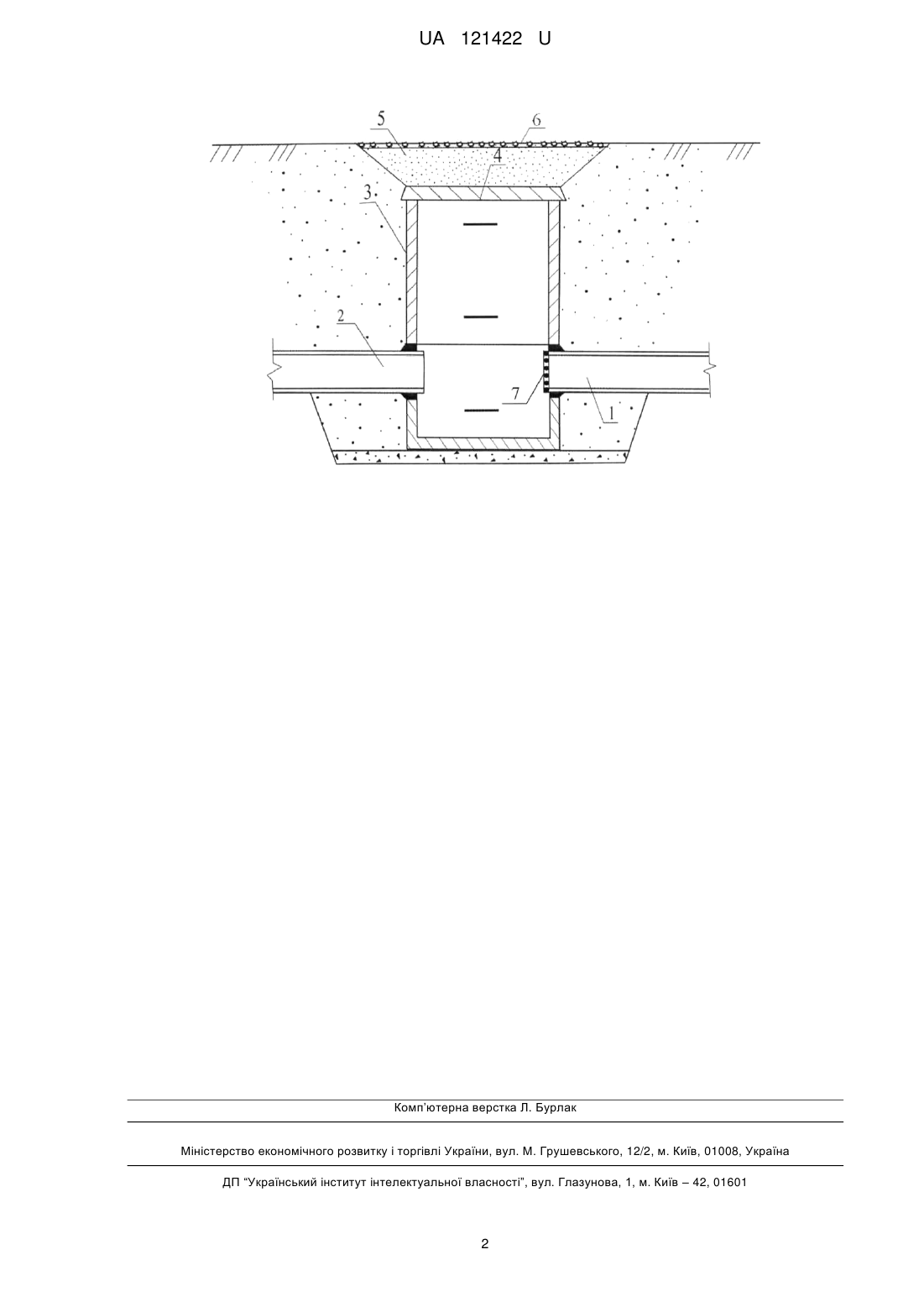

Реферат: Дренажний колодязь складається із корпусу закритого типу, через корпус проходять підвідна і відвідна труби, засипки. Місце безпосереднього розташування дренажного колодязя поверх засипки виконано із шару екологічно безпечного матеріалу органічного походження, а на відвідній трубі встановлено фільтр грубого очищення UA 121422 U (54) ДРЕНАЖНИЙ КОЛОДЯЗЬ UA 121422 U UA 121422 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі водного господарства і може бути впроваджена на осушувально-зволожувальних системах із закритим дренажем. Відомий потаємний дренажний колодязь [1], що має корпус з відстійником і з'єднаний з дренажними трубами. Недоліком даної конструкції є зниження інтенсивності відведення дренажних вод та короткий строк довговічності та працездатності внаслідок антропогенного впливу. Дренажний колодязь [2], що складається із корпусу, який через деякий час експлуатації переобладнано з відкритого типу на закритий, як засипка використовується пісок, а місце розташування дренажного колодязя періодично обробляють гербіцидами для створення постійної плями оголеного ґрунту для позначення місця знаходження на меліорованих землях. Недоліком даної конструкції, окрім зниження трудомісткості очищення споруди, є надмірне застосування гербіцидів для створення та підтримання постійної плями оголеного ґрунту, що негативно впливає як на екологічний стан меліорованих земель, так і на суттєві експлуатаційні витрати. Задачею корисної моделі є частковий захист відвідної труби дренажного колодязя від замулення та забезпечення функціональних властивостей дренажного колодязя, удосконалена конструкція якого сприятиме подовженню строку довговічності споруди та підвищенню рівня її експлуатаційної надійності. Поставлена задача вирішується тим, дренажний колодязь, що складається із корпусу закритого типу, через корпус проходять підвідна і відвідна труби, засипки, згідно з корисною моделлю, місце безпосереднього розташування дренажного колодязя поверх засипки виконано із шару екологічно безпечного матеріалу органічного походження, а на відвідній трубі встановлено фільтр грубого очищення. На кресленні показано дренажний колодязь, поздовжній розріз. Споруда складається із відвідної труби 1 та підвідної труби 2, що під'єднані до корпуса колодязя 3 з плитою перекриття 4, над якою розташована ґрунтова засипка 5, а по верху - шар матеріалу органічного походження (наприклад, деревної кори) 6. На кінці відвідної труби 1 влаштовано фільтр грубого очищення 7. Споруда працює таким чином. Фільтр грубого очищення 7 перешкоджає попаданню у відвідну трубу 1 крупних завислих наносів, що можуть потрапити у відстійник дренажного колодязя 3 через підвідну трубу 2. Шар матеріалу органічного походження (наприклад деревної кори) 6 створює екологічно безпечну пляму оголеного ґрунту, яка визначає місце розташування дренажного колодязя 3 на меліорованих землях. Таким чином, запропонована конструкція дренажного колодязя збільшить строк служби споруди, оперативність пошуку споруди для проведення експлуатаційних заходів, а також не впливатиме негативно на навколишній екологічний стан меліорованих земель. Джерела інформації:. 1. Справочник. Мелиорация и водное хазяйство. 3. Осушение. - М.: Агропромиздат, 1985. 447 с. 2. Деклараційний патент на винахід № 9097, кл. 7 Е02В 11/00, 2005, Бюл. № 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Дренажний колодязь, що складається із корпусу закритого типу, через корпус проходять підвідна і відвідна труби, засипки, який відрізняється тим, що місце безпосереднього розташування дренажного колодязя поверх засипки виконано із шару екологічно безпечного матеріалу органічного походження, а на відвідній трубі встановлено фільтр грубого очищення. 1 UA 121422 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
