Пролітний комплексний легкобетонний елемент з жорсткою органічною арматурою

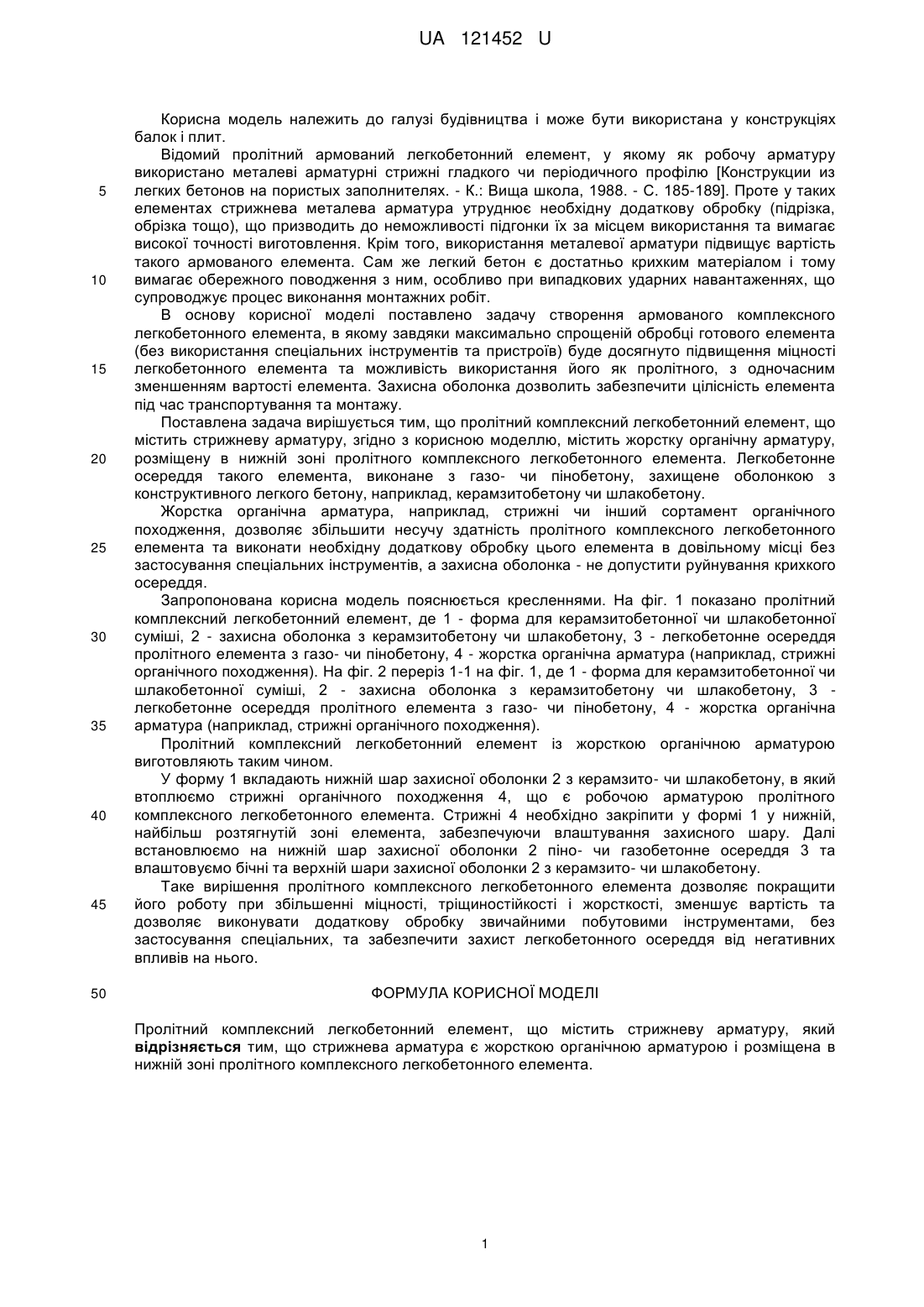

Реферат: Пролітний комплексний легкобетонний елемент містить жорстку органічну арматуру, розміщену в нижній зоні пролітного комплексного легкобетонного елемента. UA 121452 U (12) UA 121452 U UA 121452 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких елементах стрижнева металева арматура утруднює необхідну додаткову обробку (підрізка, обрізка тощо), що призводить до неможливості підгонки їх за місцем використання та вимагає високої точності виготовлення. Крім того, використання металевої арматури підвищує вартість такого армованого елемента. Сам же легкий бетон є достатньо крихким матеріалом і тому вимагає обережного поводження з ним, особливо при випадкових ударних навантаженнях, що супроводжує процес виконання монтажних робіт. В основу корисної моделі поставлено задачу створення армованого комплексного легкобетонного елемента, в якому завдяки максимально спрощеній обробці готового елемента (без використання спеціальних інструментів та пристроїв) буде досягнуто підвищення міцності легкобетонного елемента та можливість використання його як пролітного, з одночасним зменшенням вартості елемента. Захисна оболонка дозволить забезпечити цілісність елемента під час транспортування та монтажу. Поставлена задача вирішується тим, що пролітний комплексний легкобетонний елемент, що містить стрижневу арматуру, згідно з корисною моделлю, містить жорстку органічну арматуру, розміщену в нижній зоні пролітного комплексного легкобетонного елемента. Легкобетонне осереддя такого елемента, виконане з газо- чи пінобетону, захищене оболонкою з конструктивного легкого бетону, наприклад, керамзитобетону чи шлакобетону. Жорстка органічна арматура, наприклад, стрижні чи інший сортамент органічного походження, дозволяє збільшити несучу здатність пролітного комплексного легкобетонного елемента та виконати необхідну додаткову обробку цього елемента в довільному місці без застосування спеціальних інструментів, а захисна оболонка - не допустити руйнування крихкого осереддя. Запропонована корисна модель пояснюється кресленнями. На фіг. 1 показано пролітний комплексний легкобетонний елемент, де 1 - форма для керамзитобетонної чи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 - легкобетонне осереддя пролітного елемента з газо- чи пінобетону, 4 - жорстка органічна арматура (наприклад, стрижні органічного походження). На фіг. 2 переріз 1-1 на фіг. 1, де 1 - форма для керамзитобетонної чи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 легкобетонне осереддя пролітного елемента з газо- чи пінобетону, 4 - жорстка органічна арматура (наприклад, стрижні органічного походження). Пролітний комплексний легкобетонний елемент із жорсткою органічною арматурою виготовляють таким чином. У форму 1 вкладають нижній шар захисної оболонки 2 з керамзито- чи шлакобетону, в який втоплюємо стрижні органічного походження 4, що є робочою арматурою пролітного комплексного легкобетонного елемента. Стрижні 4 необхідно закріпити у формі 1 у нижній, найбільш розтягнутій зоні елемента, забезпечуючи влаштування захисного шару. Далі встановлюємо на нижній шар захисної оболонки 2 піно- чи газобетонне осереддя 3 та влаштовуємо бічні та верхній шари захисної оболонки 2 з керамзито- чи шлакобетону. Таке вирішення пролітного комплексного легкобетонного елемента дозволяє покращити його роботу при збільшенні міцності, тріщиностійкості і жорсткості, зменшує вартість та дозволяє виконувати додаткову обробку звичайними побутовими інструментами, без застосування спеціальних, та забезпечити захист легкобетонного осереддя від негативних впливів на нього. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пролітний комплексний легкобетонний елемент, що містить стрижневу арматуру, який відрізняється тим, що стрижнева арматура є жорсткою органічною арматурою і розміщена в нижній зоні пролітного комплексного легкобетонного елемента. 1 UA 121452 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
