Розпушувач ґрунту культиваторної лапи

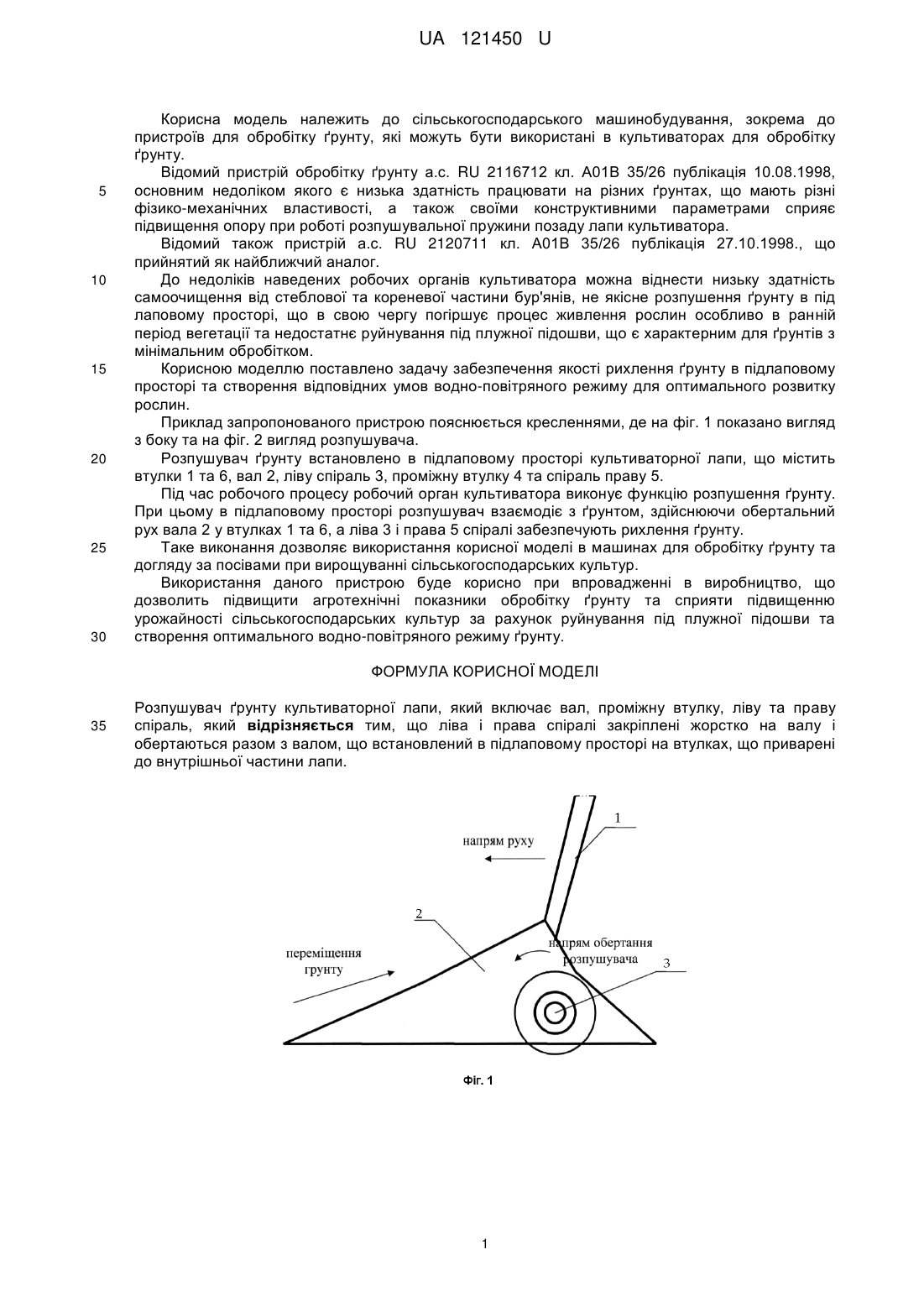

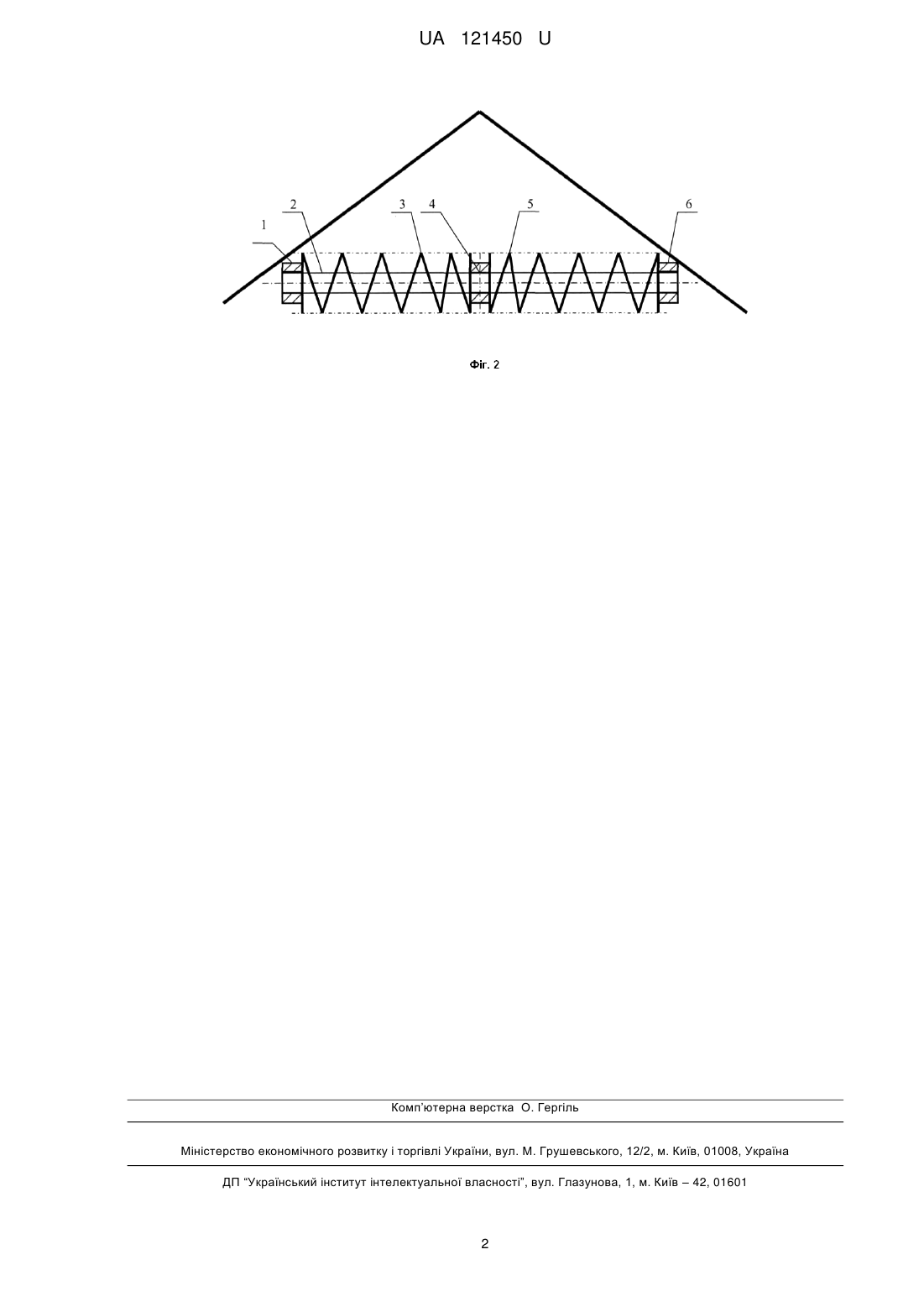

Реферат: Розпушувач ґрунту культиваторної лапи включає вал, проміжну втулку, ліву та праву спіраль. Ліва і права спіралі закріплені жорстко на валу і обертаються разом з валом, що встановлений в підлаповому просторі на втулках, що приварені до внутрішньої частини лапи. UA 121450 U (12) UA 121450 U UA 121450 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для обробітку ґрунту, які можуть бути використані в культиваторах для обробітку ґрунту. Відомий пристрій обробітку ґрунту а.с. RU 2116712 кл. А01В 35/26 публікація 10.08.1998, основним недоліком якого є низька здатність працювати на різних ґрунтах, що мають різні фізико-механічних властивості, а також своїми конструктивними параметрами сприяє підвищення опору при роботі розпушувальної пружини позаду лапи культиватора. Відомий також пристрій а.с. RU 2120711 кл. А01В 35/26 публікація 27.10.1998., що прийнятий як найближчий аналог. До недоліків наведених робочих органів культиватора можна віднести низьку здатність самоочищення від стеблової та кореневої частини бур'янів, не якісне розпушення ґрунту в під лаповому просторі, що в свою чергу погіршує процес живлення рослин особливо в ранній період вегетації та недостатнє руйнування під плужної підошви, що є характерним для ґрунтів з мінімальним обробітком. Корисною моделлю поставлено задачу забезпечення якості рихлення ґрунту в підлаповому просторі та створення відповідних умов водно-повітряного режиму для оптимального розвитку рослин. Приклад запропонованого пристрою пояснюється кресленнями, де на фіг. 1 показано вигляд з боку та на фіг. 2 вигляд розпушувача. Розпушувач ґрунту встановлено в підлаповому просторі культиваторної лапи, що містить втулки 1 та 6, вал 2, ліву спіраль 3, проміжну втулку 4 та спіраль праву 5. Під час робочого процесу робочий орган культиватора виконує функцію розпушення ґрунту. При цьому в підлаповому просторі розпушувач взаємодіє з ґрунтом, здійснюючи обертальний рух вала 2 у втулках 1 та 6, а ліва 3 і права 5 спіралі забезпечують рихлення ґрунту. Таке виконання дозволяє використання корисної моделі в машинах для обробітку ґрунту та догляду за посівами при вирощуванні сільськогосподарських культур. Використання даного пристрою буде корисно при впровадженні в виробництво, що дозволить підвищити агротехнічні показники обробітку ґрунту та сприяти підвищенню урожайності сільськогосподарських культур за рахунок руйнування під плужної підошви та створення оптимального водно-повітряного режиму ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Розпушувач ґрунту культиваторної лапи, який включає вал, проміжну втулку, ліву та праву спіраль, який відрізняється тим, що ліва і права спіралі закріплені жорстко на валу і обертаються разом з валом, що встановлений в підлаповому просторі на втулках, що приварені до внутрішньої частини лапи. 1 UA 121450 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
