Механізм подання гірничої машини

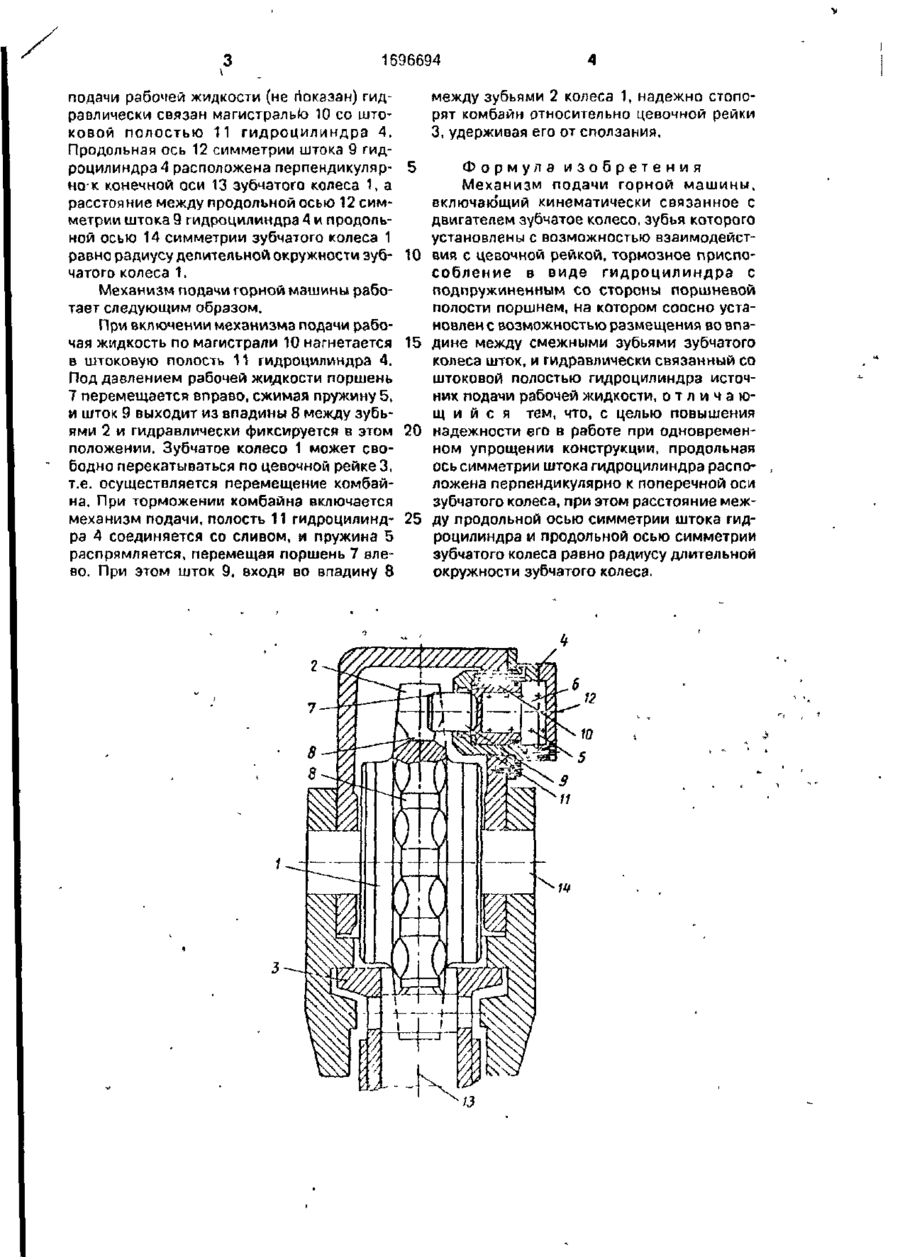

Изобретение относится к горной промышленности, а именно к механизмам перемещения горных машин, преимущественно очистных горных комбайнов, и предназначено для удержания горных машин на конвейерном ставе при отработке полых пластов. Цель - повышение надежности в работе механизма подачи горной машины при одновременном упрощении его конструкции. Механизм подачи горной машины содержит кинематически связанное с двигателем зубчатое колесо (К) 1, зубья 2 которого установлены с возможностью взаимодействия с цевочной рейкой 3. Тормозное приспособление выполнено в виде гидроцилиндра (ГЦ) 4 с подпружиненным со стороны поршневой полости 6 поршнем (П) 7. Источник подачи рабочей жидкости гидравлически связан со штоковой полостью 11 ГЦ 4. Под давлением рабочей жидкости П 7 перемещается и шток 9 выходит из впадины 8 между зубьями 2. При торможении штоковая полость 11 ГЦ 4 соединяется со сливом, и под действием пружины 5 П 7 вместе со штоком 9 перемещаются в обратном направлении. При этом шток 9 входит во впадину 8 между зубьями 2 К 1 и стопорит последнее. Расстояние между продольной осью симметрии штока 9 ГЦ 4 и продольной осью симметрии К 1 равно радиусу делительной окружности К 1. 1 ил. Изобретение относится к горной промышленности, а именно к механизмам перемещения горных машин, преимущественно очистных горных комбайнов, и предназначено для удержания горных машин на конвейерном ставе при отработке пологих пластов. Цель изобретения - повышение надежности в работе механизма подачи горной машины при одновременном упрощении его конструкции На чертеже изображен механизм подачи горной машины Механизм подачи горной машины включает кинематически связанное с двигателем (не показан) зубчатое колесо 1, расположенное с возможностью взаимодействия его зубьев 2 цевочной рейкой 3, которая может быть расположена, например, на конвейере (не показан) Тормозное приспособление выполнено в виде гидроцилиндра 4 с подпружиненным с помощью пружины 5 со стороны поршневой полости 6 поршнем 7, на котором установлен с возможностью размещения во впадине 8 между смежными зубьями 2 зубчатого колеса 1 шток 9. Источник 'И, 1696694 подачи рабочей жидкости (не гіоказан) гидравлически связан магистралью 10 со штоковой полостью 11 гидроцилиндра 4. Продольная ось 12 симметрии штока 9 гидроцилиндра 4 расположена перпендикулярно* к конечной оси 13 зубчатого колеса 1, а расстояние между продольной осью 12 симметрии штока 9 гидроцилиндра 4 и продольной осью 14 симметрии зубчатого колеса 1 равно радиусу делительной окружности зубчатого колеса 1. Механизм подачи горной машины работает следующим образом. При включении механизма подачи рабочая жидкость по магистрали 10 нагнетается в штоковую полость 11 гидроцилиндра 4. Под давлением рабочей жидкости поршень 7 перемещается вправо, сжимая пружину 5, и шток 9 выходит из впадины 8 между зубьями 2 и гидравлически фиксируется в этом положении. Зубчатое колесо 1 может свободно перекатываться по цевочной рейке 3, т.е. осуществляется перемещение комбайна. При торможении комбайна включается механизм подачи, полость 11 гидроцилиндра 4 соединяется со сливом, и пружина 5 распрямляется, перемещая поршень 7 влево. При этом шток 9, входя во впадину 8 между зубьями 2 колеса 1, надежно стопорят комбайн относительно цевочной рейки 3, удерживая его от сползания. 5 10 15 20 25 Формула изобретения Механизм подачи горной машины, включающий кинематически связанное с двигателем зубчатое колесо, зубья которого установлены с возможностью взаимодействия с цевочной рейкой, тормозное приспособление в виде гидроцилиндра с подпружиненным со стороны поршневой полости поршнем, на котором соосно установлен с возможностью размещения во впадине между смежными зубьями зубчатого колеса шток, и гидравлически связанный со штоковой полостью гидроцилиндра источник подачи рабочей жидкости, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности его в работе при одновременном упрощении конструкции, продольная ось симметрии штока гидроцилиндра расположена перпендикулярно к поперечной оси зубчатого колеса, при этом расстояние между продольной осью симметрии штока гидроцилиндра и продольной осью симметрии зубчатого колеса равно радиусу длительной окружности зубчатого колеса. 1696694 Редактор Г.Наджарян Составитель О.Константинов Текред М.Моргентап Корректор Т.Палий Заказ 4287 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, 101
