Електричний генератор

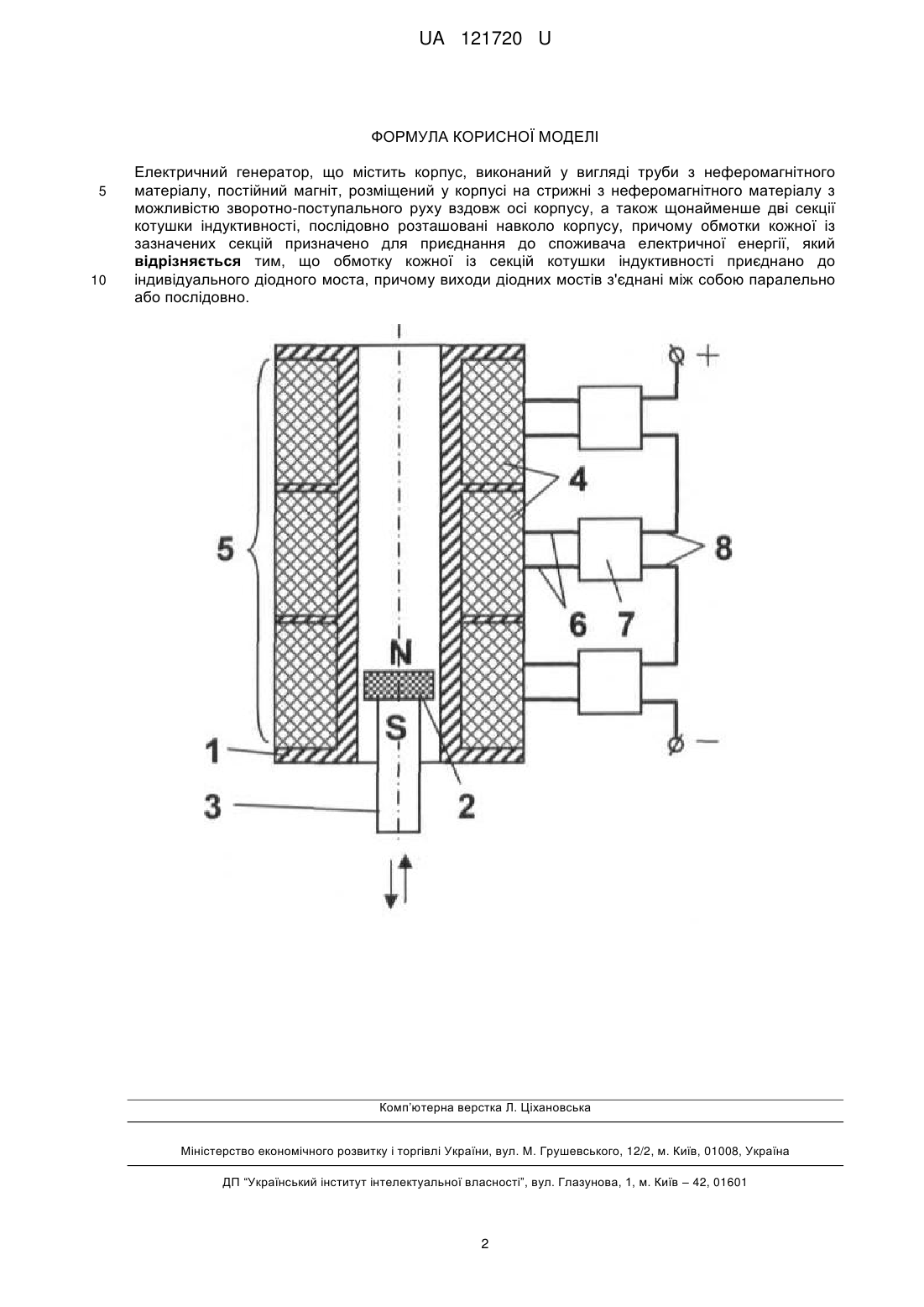

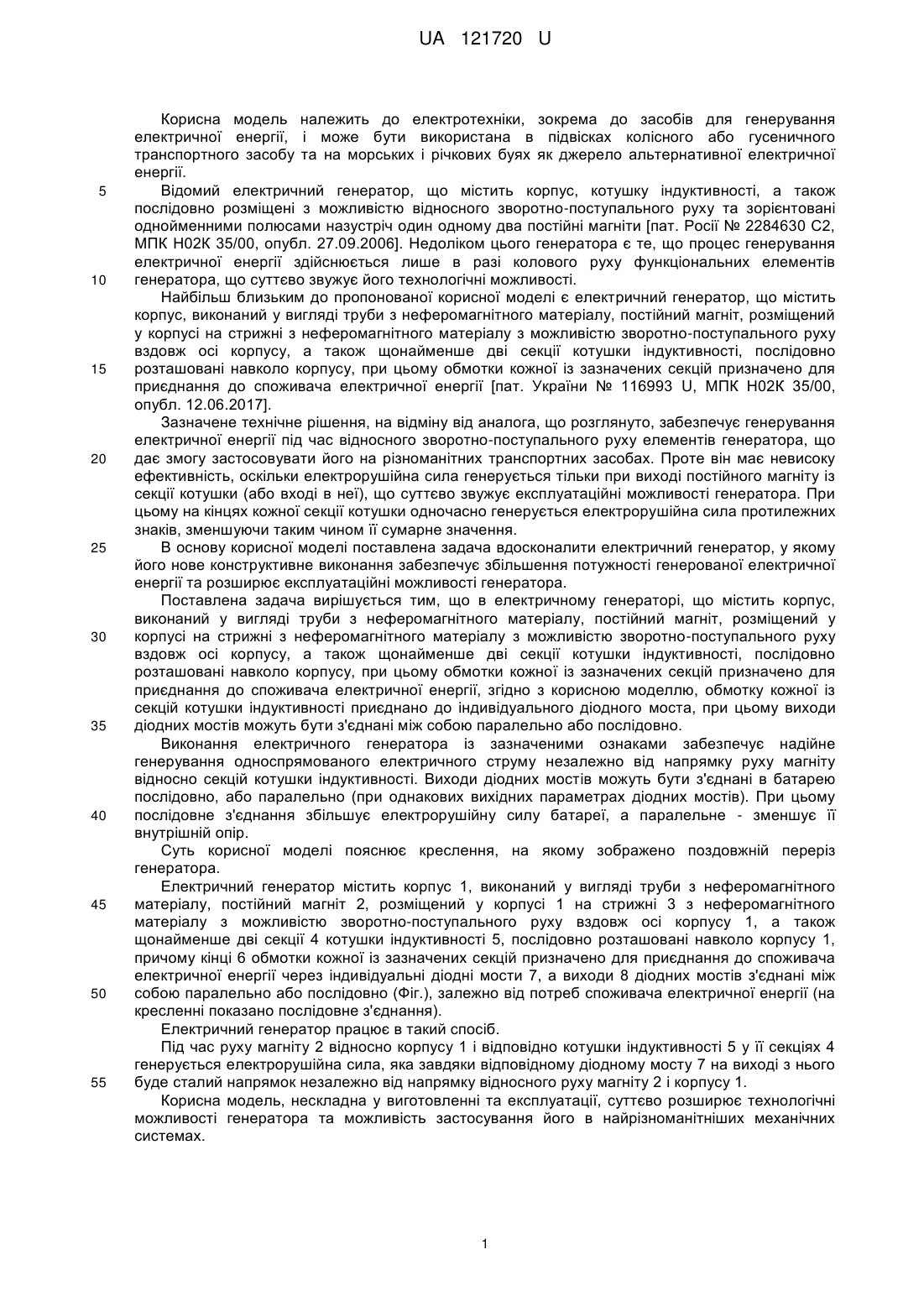

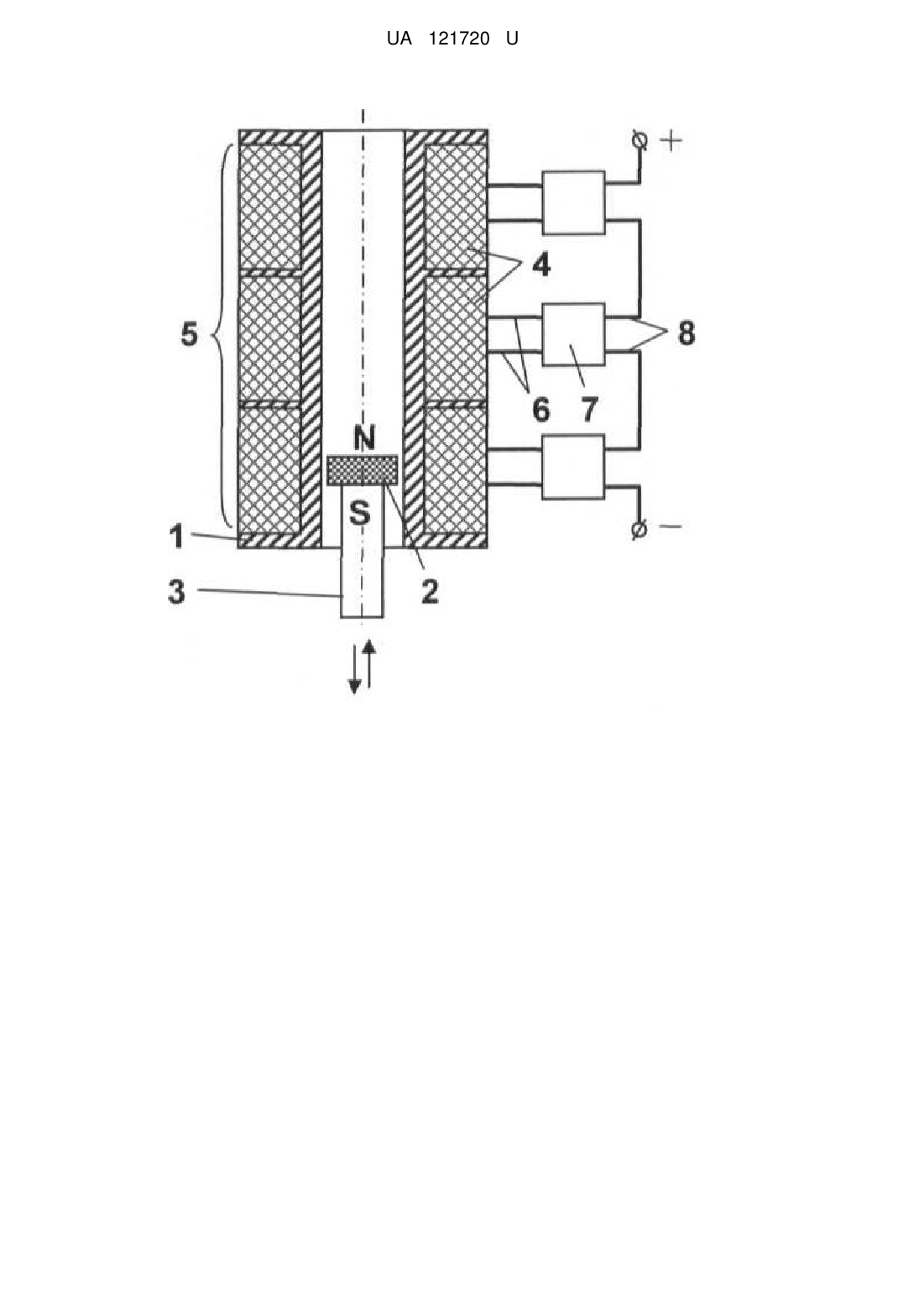

Реферат: Електричний генератор містить корпус, виконаний у вигляді труби з неферомагнітного матеріалу, постійний магніт, розміщений у корпусі на стрижні з неферомагнітного матеріалу з можливістю зворотно-поступального руху вздовж осі корпусу. Принаймні дві секції котушки індуктивності, послідовно розташовані навколо корпусу, причому обмотки кожної із зазначених секцій призначено для приєднання до споживача електричної енергії. Обмотку кожної із секцій котушки індуктивності приєднано до індивідуального діодного моста, причому виходи діодних мостів з'єднані між собою паралельно або послідовно. UA 121720 U (12) UA 121720 U UA 121720 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, зокрема до засобів для генерування електричної енергії, і може бути використана в підвісках колісного або гусеничного транспортного засобу та на морських і річкових буях як джерело альтернативної електричної енергії. Відомий електричний генератор, що містить корпус, котушку індуктивності, а також послідовно розміщені з можливістю відносного зворотно-поступального руху та зорієнтовані однойменними полюсами назустріч один одному два постійні магніти [пат. Росії № 2284630 С2, МПК Н02К 35/00, опубл. 27.09.2006]. Недоліком цього генератора є те, що процес генерування електричної енергії здійснюється лише в разі колового руху функціональних елементів генератора, що суттєво звужує його технологічні можливості. Найбільш близьким до пропонованої корисної моделі є електричний генератор, що містить корпус, виконаний у вигляді труби з неферомагнітного матеріалу, постійний магніт, розміщений у корпусі на стрижні з неферомагнітного матеріалу з можливістю зворотно-поступального руху вздовж осі корпусу, а також щонайменше дві секції котушки індуктивності, послідовно розташовані навколо корпусу, при цьому обмотки кожної із зазначених секцій призначено для приєднання до споживача електричної енергії [пат. України № 116993 U, МПК Н02К 35/00, опубл. 12.06.2017]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, забезпечує генерування електричної енергії під час відносного зворотно-поступального руху елементів генератора, що дає змогу застосовувати його на різноманітних транспортних засобах. Проте він має невисоку ефективність, оскільки електрорушійна сила генерується тільки при виході постійного магніту із секції котушки (або вході в неї), що суттєво звужує експлуатаційні можливості генератора. При цьому на кінцях кожної секції котушки одночасно генерується електрорушійна сила протилежних знаків, зменшуючи таким чином її сумарне значення. В основу корисної моделі поставлена задача вдосконалити електричний генератор, у якому його нове конструктивне виконання забезпечує збільшення потужності генерованої електричної енергії та розширює експлуатаційні можливості генератора. Поставлена задача вирішується тим, що в електричному генераторі, що містить корпус, виконаний у вигляді труби з неферомагнітного матеріалу, постійний магніт, розміщений у корпусі на стрижні з неферомагнітного матеріалу з можливістю зворотно-поступального руху вздовж осі корпусу, а також щонайменше дві секції котушки індуктивності, послідовно розташовані навколо корпусу, при цьому обмотки кожної із зазначених секцій призначено для приєднання до споживача електричної енергії, згідно з корисною моделлю, обмотку кожної із секцій котушки індуктивності приєднано до індивідуального діодного моста, при цьому виходи діодних мостів можуть бути з'єднані між собою паралельно або послідовно. Виконання електричного генератора із зазначеними ознаками забезпечує надійне генерування односпрямованого електричного струму незалежно від напрямку руху магніту відносно секцій котушки індуктивності. Виходи діодних мостів можуть бути з'єднані в батарею послідовно, або паралельно (при однакових вихідних параметрах діодних мостів). При цьому послідовне з'єднання збільшує електрорушійну силу батареї, а паралельне - зменшує її внутрішній опір. Суть корисної моделі пояснює креслення, на якому зображено поздовжній переріз генератора. Електричний генератор містить корпус 1, виконаний у вигляді труби з неферомагнітного матеріалу, постійний магніт 2, розміщений у корпусі 1 на стрижні 3 з неферомагнітного матеріалу з можливістю зворотно-поступального руху вздовж осі корпусу 1, а також щонайменше дві секції 4 котушки індуктивності 5, послідовно розташовані навколо корпусу 1, причому кінці 6 обмотки кожної із зазначених секцій призначено для приєднання до споживача електричної енергії через індивідуальні діодні мости 7, а виходи 8 діодних мостів з'єднані між собою паралельно або послідовно (Фіг.), залежно від потреб споживача електричної енергії (на кресленні показано послідовне з'єднання). Електричний генератор працює в такий спосіб. Під час руху магніту 2 відносно корпусу 1 і відповідно котушки індуктивності 5 у її секціях 4 генерується електрорушійна сила, яка завдяки відповідному діодному мосту 7 на виході з нього буде сталий напрямок незалежно від напрямку відносного руху магніту 2 і корпусу 1. Корисна модель, нескладна у виготовленні та експлуатації, суттєво розширює технологічні можливості генератора та можливість застосування його в найрізноманітніших механічних системах. 1 UA 121720 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Електричний генератор, що містить корпус, виконаний у вигляді труби з неферомагнітного матеріалу, постійний магніт, розміщений у корпусі на стрижні з неферомагнітного матеріалу з можливістю зворотно-поступального руху вздовж осі корпусу, а також щонайменше дві секції котушки індуктивності, послідовно розташовані навколо корпусу, причому обмотки кожної із зазначених секцій призначено для приєднання до споживача електричної енергії, який відрізняється тим, що обмотку кожної із секцій котушки індуктивності приєднано до індивідуального діодного моста, причому виходи діодних мостів з'єднані між собою паралельно або послідовно. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
