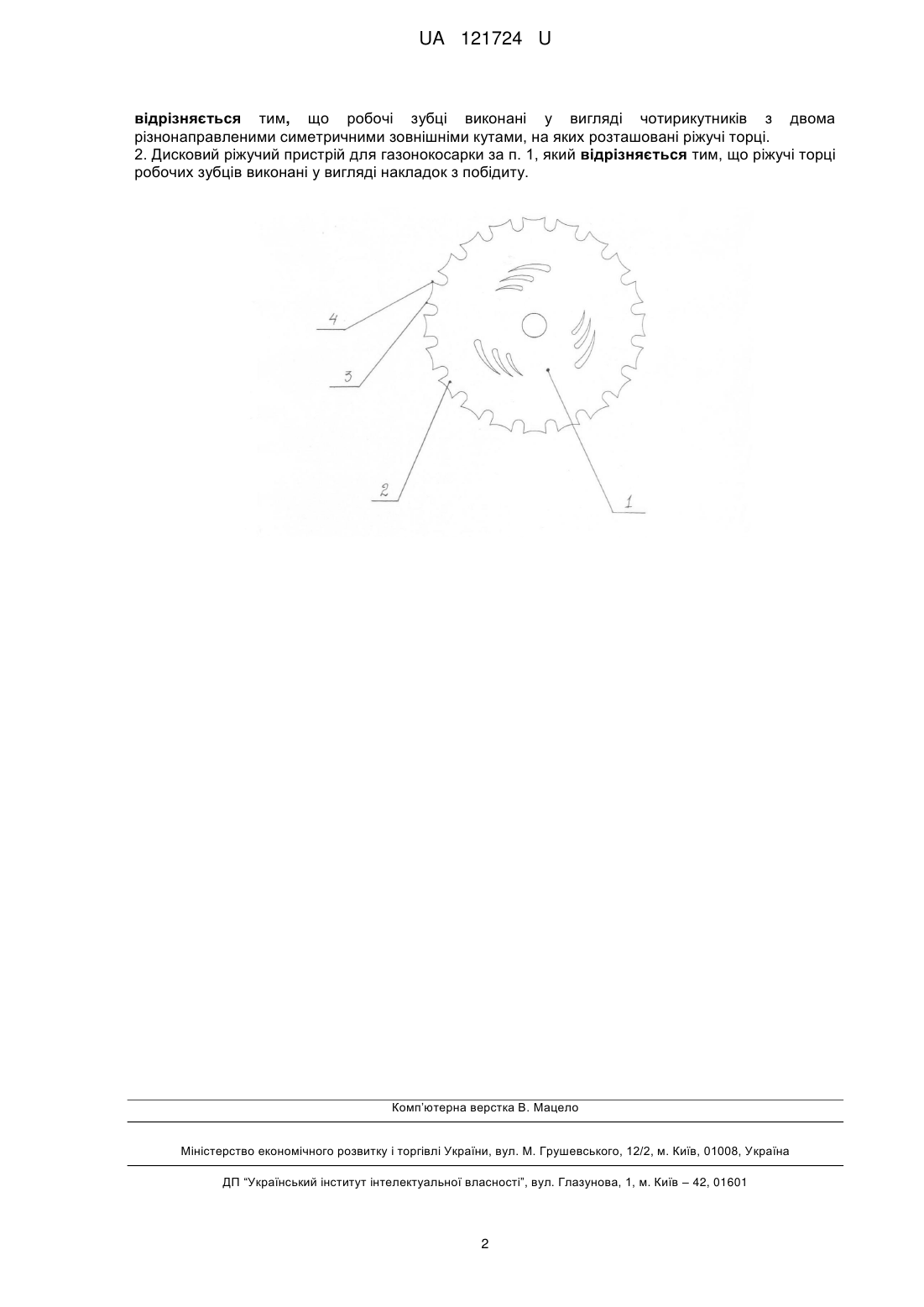

Дисковий ріжучий пристрій для газонокосарки

Реферат: UA 121724 U UA 121724 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарської техніки, а більш конкретно, до конструкції ріжучих апаратів газонокосарок. Відомі ріжучі пристрої для косарок та жниварок, які містять плоске видовжене полотно з ріжучими зубцями різних конфігурацій. Відомий, наприклад, сегмент косилочного ножа (патент України на корисну модель № 52713, опубл. 10.09.2010), який містить підставу, виконану у вигляді трапецієвидної плоскої пластини із двома бічними лезами, на кожному із яких розташовані щонайменше дві виїмки. Такі ріжучі пристрої належать до сегментних ножів, які використовуються у косарках та жниварках, призначених для скошування трави на рівних, очищених від кущів і каміння полях, переважно такі косарки використовуються на великих площах. Косарки із сегментними ножами не підходять для використання на присадибних та дачних ділянках із невеликими нерівними площами. Найбільш близьким до запропонованого рішення є дисковий ріжучий пристрій для газонокосарки (https://www.youtube.com/watch?v=X0ydRclA8ws), який містить несуче тіло, виконане у вигляді круглого диска, по зовнішній окружності несучого тіла розташовані робочі зубці. Кожен робочий зубець має один ріжучий торець, розташований на зовнішньому гострому куту робочого зубця. До недоліків пристрою належить те, що конструкція з одним ріжучим торцем на робочому зубці швидко зношується, для відновлення роботи потрібно міняти ріжучий пристрій, що знижує економічність конструкції в цілому. В основу корисної моделі поставлена задача розробити конструкцію дискового ріжучого пристрою з підвищеною економічністю та довговічністю за рахунок зміни конструкції ріжучих ріжучих торців робочих зубців. Поставлена задача вирішується тим, що у дисковому ріжучому пристрої для газонокосарки, який містить несуче тіло, виконане у вигляді круглого диска, по зовнішній окружності несучого тіла розташовані робочі зубці, згідно з корисною моделлю, робочі зубці виконані у вигляді чотирикутників з двома різнонаправленими симетричними зовнішніми кутами, на яких розташовані ріжучі торці. При цьому ріжучі торці робочих зубців можуть бути виконані у вигляді накладок з побідиту. У запропонованому пристрої завдяки виконанню ріжучих торців робочі зубці є двосторонніми. При зношуванні ріжучих торців з однієї сторони ріжучий пристрій можна перевернути та ефективно використовувати далі, користуючись ріжучими торцями на другій стороні зубців. Завдяки цьому підвищується економічність та довговічність запропонованого пристрою. На кресленні представлений загальний вигляд запропонованого дискового ріжучого пристрою для газонокосарки. Запропонований дисковий ріжучий пристрій для газонокосарки несуче тіло 1, виконане у вигляді круглого диска. По зовнішній окружності несучого тіла 1 розташовані робочі зубці 2, виконані у вигляді чотирикутників з двома різнонаправленими симетричними зовнішніми кутами, на яких розташовані ріжучі торці 3, 4. За одним з варіантів виконання ріжучі торці 3, 4 можуть бути виконані у вигляді накладок з побідиту. За іншим варіантом виконання робочі зубці 2 можуть бути виконані із високоміцної сталі марки 65Г. Запропонований дисковий ріжучій пристрій може використовуватися для таких видів ручних газонокосарок як бензокосарки або електрокосарки. Несуче тіло 1 може встановлюватись у газонокосарці у двох робочих положеннях, що забезпечується його перевертанням. При включенні газонокосарки починається одностороннє обертання несучого тіла, причому у першому робочому положенні навантаження несуть ріжучі зубці 3. При тривалому використанні зношуються ріжучі торці на одній стороні робочих зубців. Якщо з однієї сторони є пошкодження або зношення ріжучих торців, дискове несуче тіло при встановленні у газонокосарці перевертають, встановлюючи його у друге робоче положення, і при обертанні стають задіяними протилежні ріжучі торці 4. Таким чином вдвоє підвищується довговічність запропонованого ріжучого пристрою, відпадає необхідність міняти його при пошкодженні ріжучих торців з одної сторони, що робить газонокосарку більш економічною і практичною. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Дисковий ріжучий пристрій для газонокосарки, який містить несуче тіло, виконане у вигляді круглого диска, по зовнішній окружності несучого тіла розташовані робочі зубці, який 1 UA 121724 U відрізняється тим, що робочі зубці виконані у вигляді чотирикутників з двома різнонаправленими симетричними зовнішніми кутами, на яких розташовані ріжучі торці. 2. Дисковий ріжучий пристрій для газонокосарки за п. 1, який відрізняється тим, що ріжучі торці робочих зубців виконані у вигляді накладок з побідиту. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
