Кришка-розсіювач конфорки для спалювання горючих сумішей

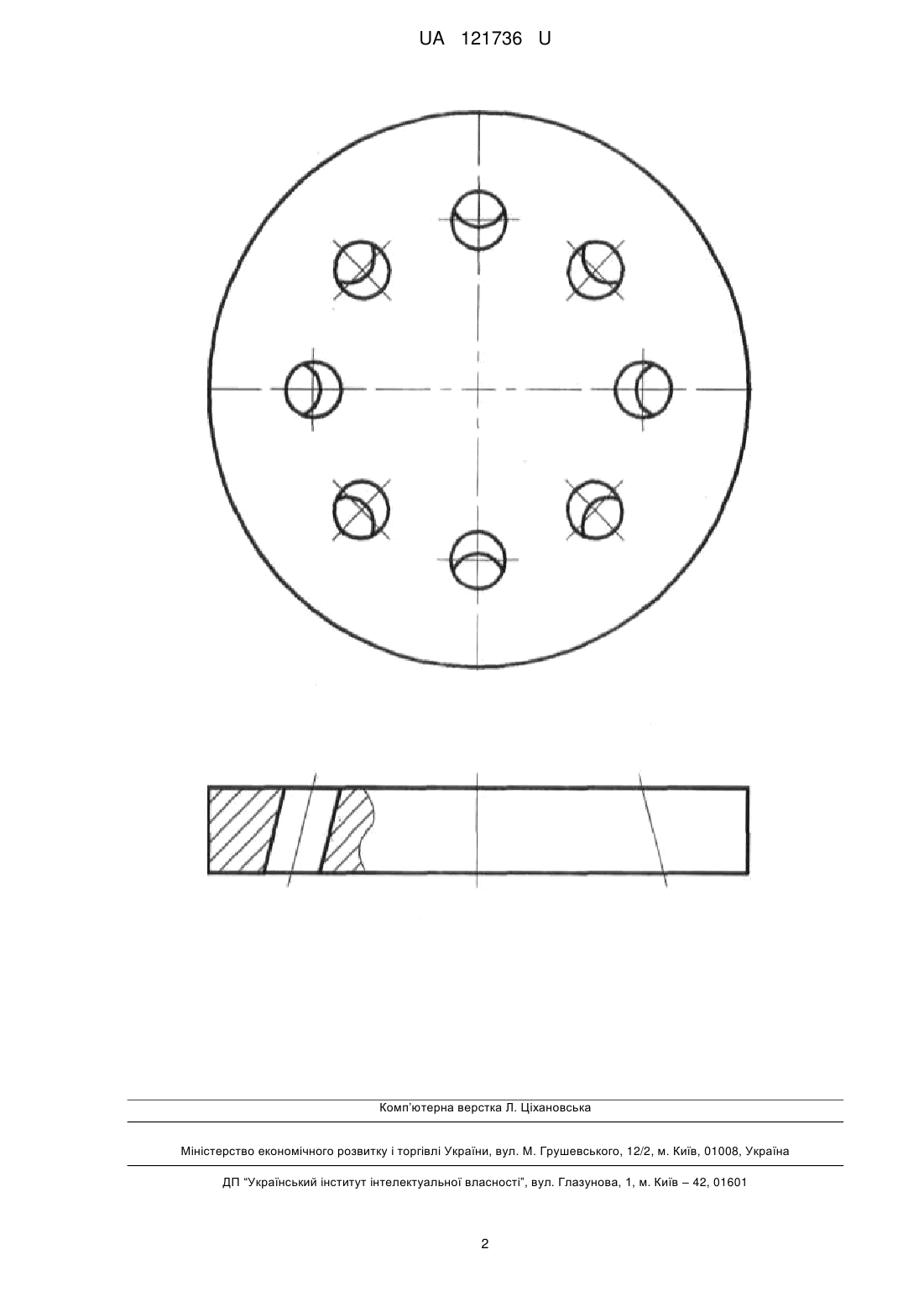

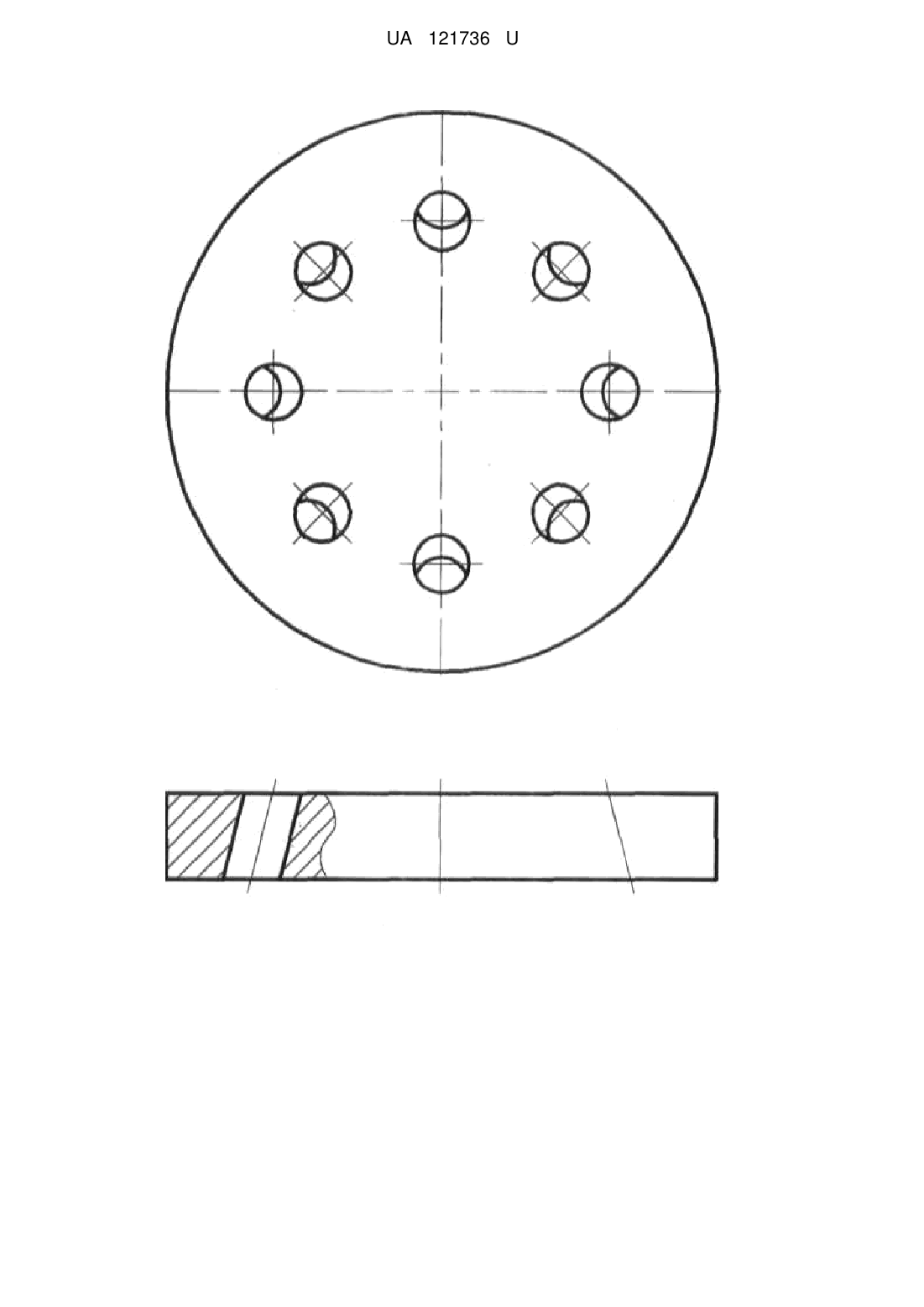

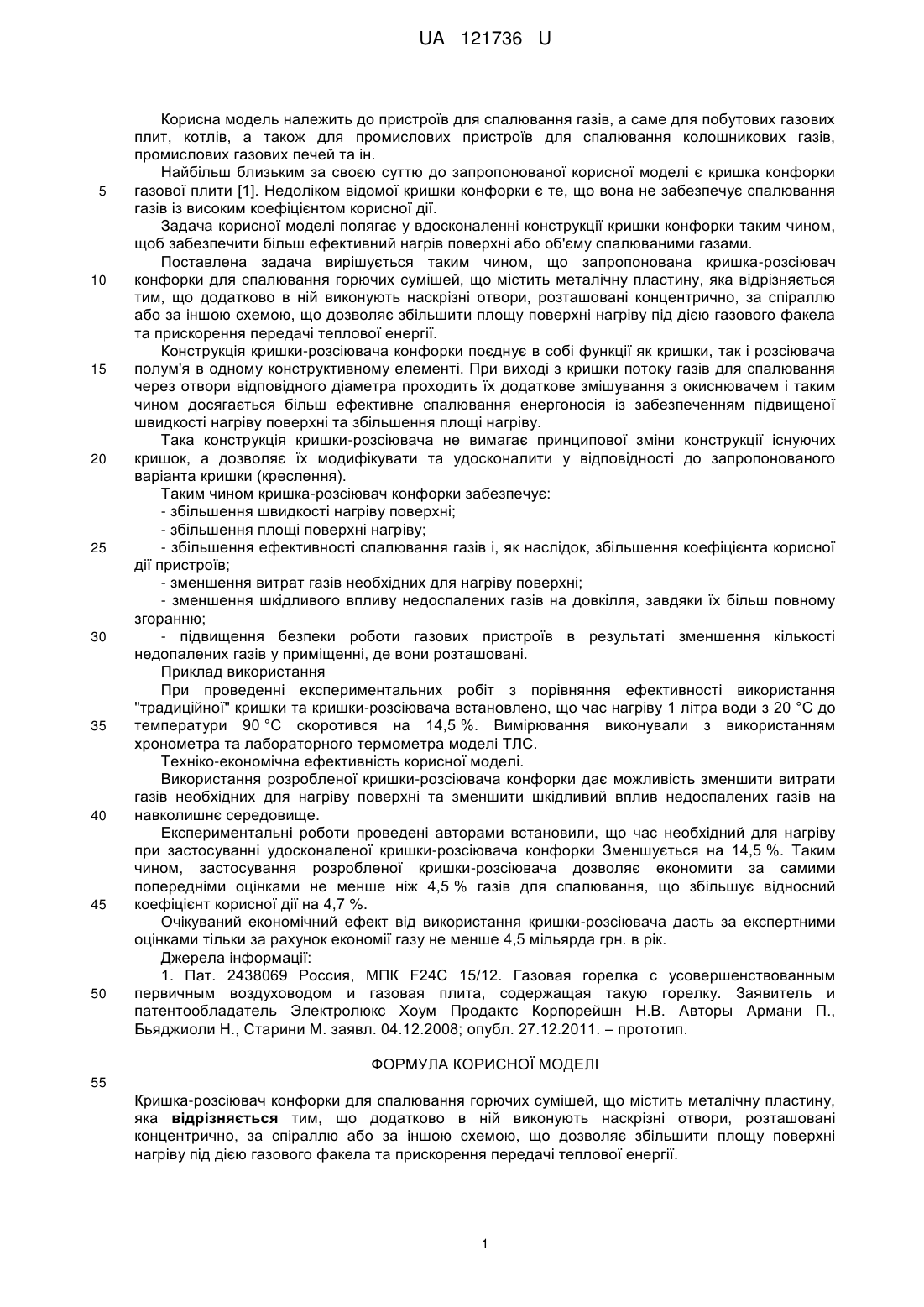

Реферат: UA 121736 U UA 121736 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для спалювання газів, а саме для побутових газових плит, котлів, а також для промислових пристроїв для спалювання колошникових газів, промислових газових печей та ін. Найбільш близьким за своєю суттю до запропонованої корисної моделі є кришка конфорки газової плити [1]. Недоліком відомої кришки конфорки є те, що вона не забезпечує спалювання газів із високим коефіцієнтом корисної дії. Задача корисної моделі полягає у вдосконаленні конструкції кришки конфорки таким чином, щоб забезпечити більш ефективний нагрів поверхні або об'єму спалюваними газами. Поставлена задача вирішується таким чином, що запропонована кришка-розсіювач конфорки для спалювання горючих сумішей, що містить металічну пластину, яка відрізняється тим, що додатково в ній виконують наскрізні отвори, розташовані концентрично, за спіраллю або за іншою схемою, що дозволяє збільшити площу поверхні нагріву під дією газового факела та прискорення передачі теплової енергії. Конструкція кришки-розсіювача конфорки поєднує в собі функції як кришки, так і розсіювача полум'я в одному конструктивному елементі. При виході з кришки потоку газів для спалювання через отвори відповідного діаметра проходить їх додаткове змішування з окиснювачем і таким чином досягається більш ефективне спалювання енергоносія із забезпеченням підвищеної швидкості нагріву поверхні та збільшення площі нагріву. Така конструкція кришки-розсіювача не вимагає принципової зміни конструкції існуючих кришок, а дозволяє їх модифікувати та удосконалити у відповідності до запропонованого варіанта кришки (креслення). Таким чином кришка-розсіювач конфорки забезпечує: - збільшення швидкості нагріву поверхні; - збільшення площі поверхні нагріву; - збільшення ефективності спалювання газів і, як наслідок, збільшення коефіцієнта корисної дії пристроїв; - зменшення витрат газів необхідних для нагріву поверхні; - зменшення шкідливого впливу недоспалених газів на довкілля, завдяки їх більш повному згоранню; - підвищення безпеки роботи газових пристроїв в результаті зменшення кількості недопалених газів у приміщенні, де вони розташовані. Приклад використання При проведенні експериментальних робіт з порівняння ефективності використання "традиційної" кришки та кришки-розсіювача встановлено, що час нагріву 1 літра води з 20 °C до температури 90 °C скоротився на 14,5 %. Вимірювання виконували з використанням хронометра та лабораторного термометра моделі ТЛС. Техніко-економічна ефективність корисної моделі. Використання розробленої кришки-розсіювача конфорки дає можливість зменшити витрати газів необхідних для нагріву поверхні та зменшити шкідливий вплив недоспалених газів на навколишнє середовище. Експериментальні роботи проведені авторами встановили, що час необхідний для нагріву при застосуванні удосконаленої кришки-розсіювача конфорки Зменшується на 14,5 %. Таким чином, застосування розробленої кришки-розсіювача дозволяє економити за самими попередніми оцінками не менше ніж 4,5 % газів для спалювання, що збільшує відносний коефіцієнт корисної дії на 4,7 %. Очікуваний економічний ефект від використання кришки-розсіювача дасть за експертними оцінками тільки за рахунок економії газу не менше 4,5 мільярда грн. в рік. Джерела інформації: 1. Пат. 2438069 Россия, МПК F24C 15/12. Газовая горелка с усовершенствованным первичным воздуховодом и газовая плита, содержащая такую горелку. Заявитель и патентообладатель Электролюкс Хоум Продактс Корпорейшн Н.В. Авторы Армани П., Бьяджиоли Н., Старини М. заявл. 04.12.2008; опубл. 27.12.2011. – прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Кришка-розсіювач конфорки для спалювання горючих сумішей, що містить металічну пластину, яка відрізняється тим, що додатково в ній виконують наскрізні отвори, розташовані концентрично, за спіраллю або за іншою схемою, що дозволяє збільшити площу поверхні нагріву під дією газового факела та прискорення передачі теплової енергії. 1 UA 121736 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
