Пристрій для зважування місткості, яка кантується

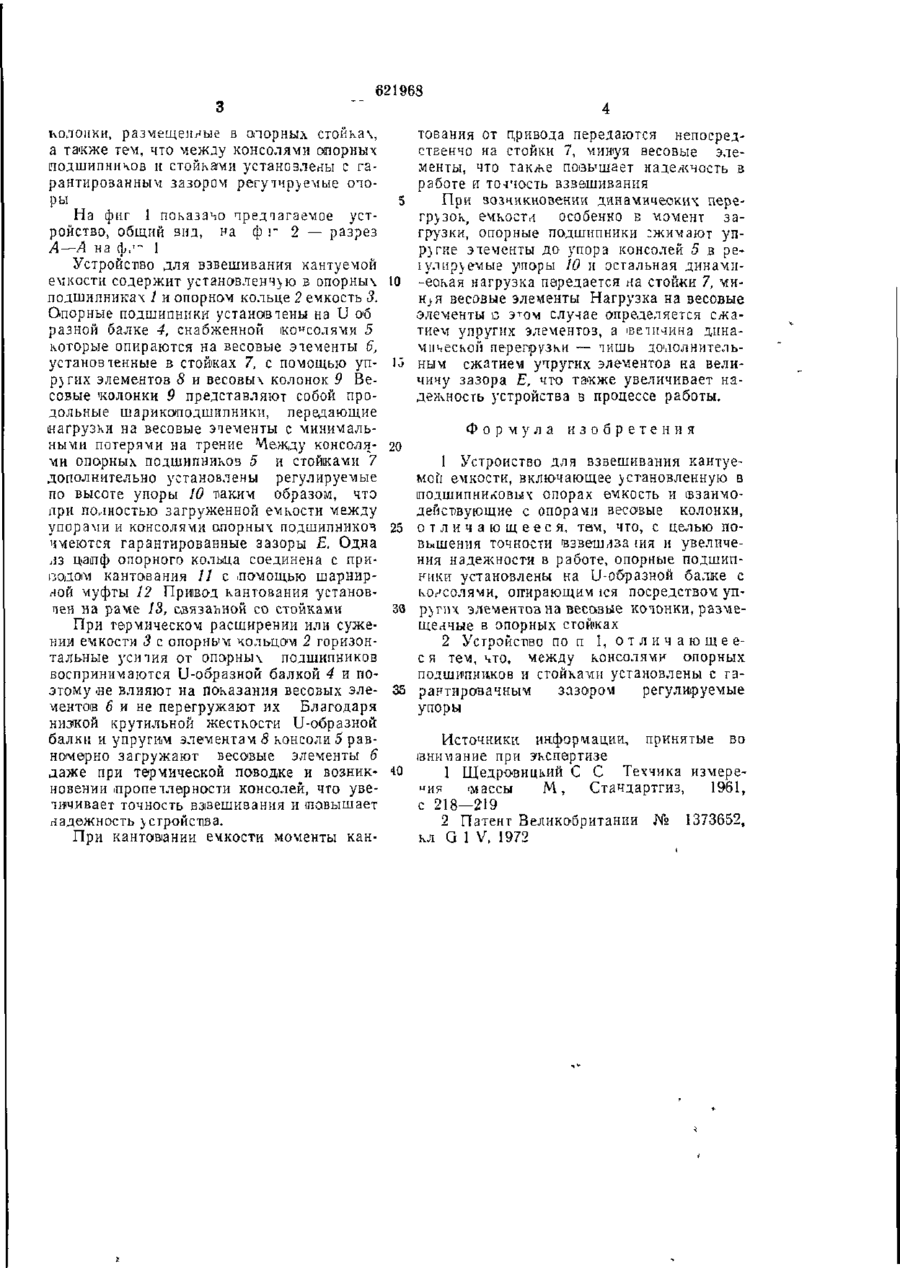

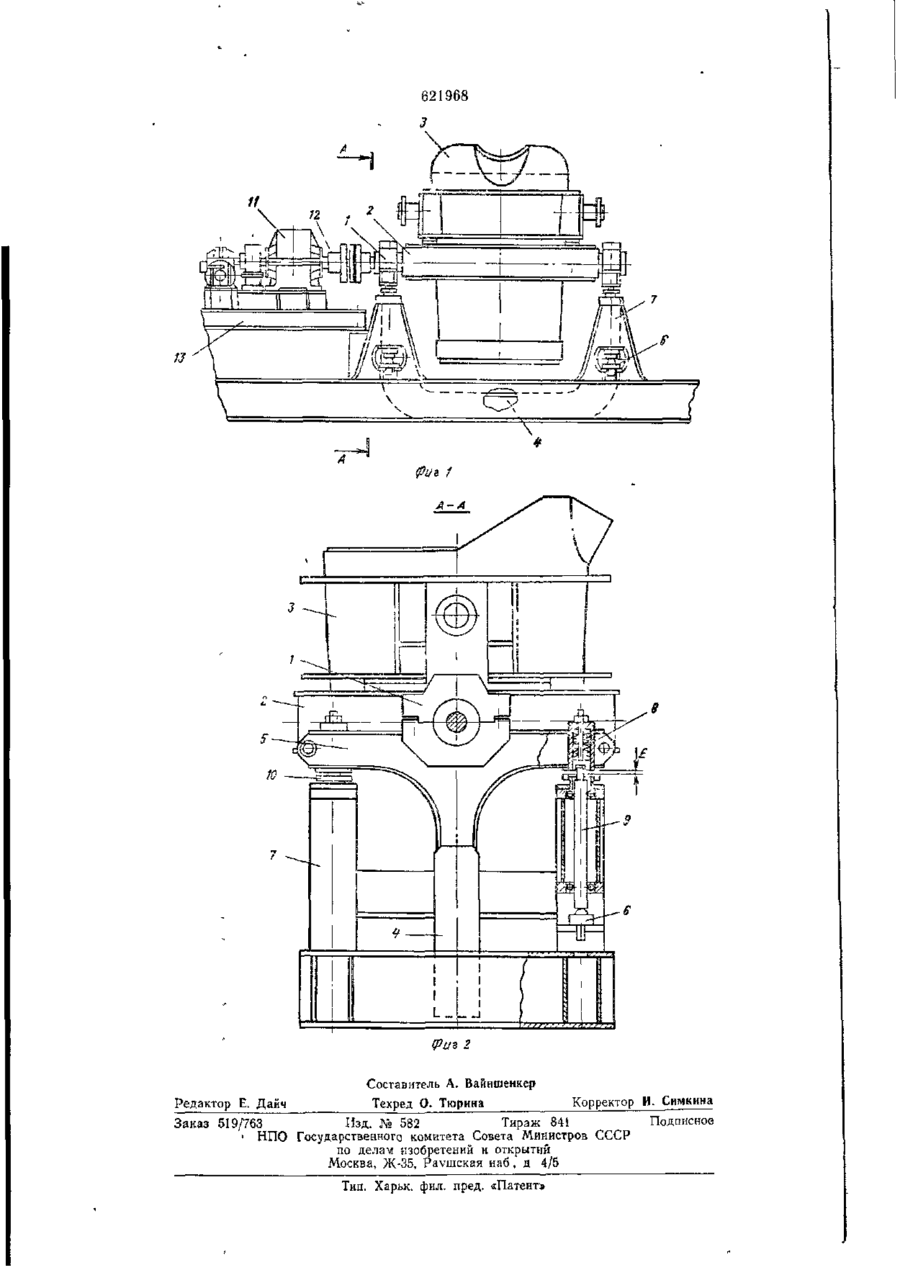

О П ИСА ЗОБРЕТ Союз Советских Социалистических Республик (И) 62196 Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву — (22) Заявлено 29 03 77 (21) 2466583/18-10 (51)MK.i 2 G01 G 15/00 с присоединением заявки № — Государственный комитет Совета Министров СССР но делам изобретении и открытки (72) Авторы изобретения (71) Заявитель (23) Приоритет — (43) Опубликовано 30.08.78. Бюллетень № 32 (53) УДК 681.26 (088 8) (45) Дата оп^біїиования описания 07 08 78 А В Мацафей, Е. П Постников, Я. С Солок, Л. Г. Пичул, Л. С. Брук и В. А Набоков Производственное объединение «Ждановтяжмаш» (54) УСТРОЙСТВО ДЛЯ ВЗВЕШИВАНИЯ КАНТУЕМОЙ ЕМКОСТИ 1 Изобретение относится к металлургическому оборудованию и предназначено для взвешивания кантуемых емкостей с жидким металлом и может применяться в конверторных цехах. Известны безрычажные дистанционные весы, состоящие из грузоприемной части, опирающейся непосредственно ча автоматическое уравновешивающее устройство, и из отсчетно-регистрирующего устройства Урав- 10 новешивающее устройство выполнено на злектродинамочетриіческих элементах, для защиты его от ударных нагрузок помещается упругое ззено с жестким уоорслі [1] Такие весы пригодны для взвешизания 15 больших стационарных емкостей. Чтобы использовать их для взвешивания кантуемых емкостей, требуются серьезные и сложные конструктивные переделки. Недостатками это-го устройства являются низкие точность взвешивания и надежность в работе, езязанные с термическим расширением или сжатием емлости, при котором возникают горизонтальные усилия на стойки, вызывающие направленные в противоположные стороны опрокидывают іе моменты зокруг осей стоек. Это вызывает искажения нагрузок на весовые элементы л их перегрузки Кроме того, лри иэмененеии нагрузок на зесозые элементы, на^при'мер тензометрические датчики, намеряется их деформация, что также ведет к 'Провороту стоек ©округ осей и вызывает горизонтальные усилия на стойки Это также приводит к искажениям нагрузок на весовые элементы и снижает точность (Ззвешивания. Лри загрузке емкости динамические на20 грузки воспринимаются зесовыми элеме.-лаНаиболее близким к изобретению по ми, что снижает надежность устройства и технической сущности является устройство может привести к поломке зесовых элемендля вззешизания емкостей с жидким метов. таллом, включающее кантуемую емкость с Цель изобретения — позышение точнометаллом, установленную в опорных под- 25 сти взвешивания и )величение надежности шипниках, стойки, установленные на фунустройства в работе даментах посредством осей, и весозые элеПоставленная цель достигается тем, что менты, установленные между стойками и опорные подшипники установлены на U-обфундаментами на осях приложения вертиразной балке с консолями, опирающимися кальных сил [2] 30 посредством других элементов на весозые 621968 колонки, размещенные в опорных стойках, а также тем, что между консолями опорных подшипников и стойками установлены с гарантированныч зазором регутчруемые очоры На фиг 1 показачо предлагаемое устройство, общий вид, на ф г 2 — разрез Л—А на ф , - 1 Устройство для взвешивания кантуемой емкости содержит установленною в опорных подшипниках / и опорном кольце 2 емкость 3. Опорные подшипники установтены на U об разной балке 4, снабженной ^ " с о л я м и 5 которые опираются на весовые этементы 6, установленные в стойках 7, с помощью упр)гих элементов 8 и весовых колонок 9 Весовые 'колонки 9 представляют собой продольные шарикоподшипники, передающие нагрузки на весовые эчементы с минимальными потерями на трение Между консолями опорных подшипникоз 5 и стойками 7 дополнительно установлены регулируемые по высоте упоры 10 таким образом, что при полностью загруженной емкости между упорами и консолями опорных подшипников имеются гарантированные зазоры Е. Одна из цапф опорного кольца соединена с приводом кантования // с .помощью шарнирной муфты 12 Привод кантования установлен на раме 13, связаьной со стойками При термическом расширении или сужении емкости 3 с опорным кольцом 2 горизонтальные усития от опорных подшипников воспринимаются U-образной балкой 4 и поэтому .не влияют на показания весовых элементов 6 и не перегружают их Благодаря низкой крутильной жесткости U-образной балки и упругим элементам 8 консоли 5 равномерно загружают весовые элементы 6 д а ж е при термической поводке и возникновении іпропеїларности консолей, что увеличивает точность вэзешивания и (повышает надежность устройства. При кантовании емкости моменты кан тования от привода передаются непосредственно на стойки 7, минуя весовые элементы, что также поізь'шает надежность в работе и то участь зззйшивания 5 При возникновении динамических, перегрузок, емкости особенно в момент загрузки, опорные подшипники :жимают упР)гие этементы до упора консолей 5 в реіулируемьіе упоры 10 и остальная динами10 ческая нагрузка передается на стойки 7, мин^я весовые элементы Нагрузка на весовые т элементы с э ом слу-іае определяется сжатием упругих элементоз, а івеіімина динамической перепрузки — тишь домолнитель1J ным сжатием упругих элементов на величину зазора Е, что также увеличивает надежность устройства в процессе работы. 20 Формула изобретения 1 Устройство для вззешивания кантуемой емкости, включающее установленную в подшипниковых опорах емкость и [взаимодействующие с опорами весовые колонки, 25 о т л и ч а ю щ е е с я , там, что, с целью повышения точности вззешлза іия и увеличения надежности в работе, опорные подшипники установлены на U-образной балке с консолями, опирающим іся посредством уп30 ругих элементов на весозые кочонки, размещенные в опорных стойках 2 Устройство п о п I, о т л и ч а ю щ е е с я тем, что, между консолями опорных подшипников и стойками установлены с га35 рантирозачным зазором регулируемые упоры Источники информации, принятые во внимание при экспертизе 40 1 Щедровицкий С С Техника измерения массы М, Стачдартгиз, 1961, с 218—219 2 Патент Великобритании № 1373652, кл G 1 V, 1972 (риг 2 Составитель А. Ваиншенкер Корректор И. Симкина Редактор Е. Дайч Техред О. Тюрина Заказ 519/763 Изд. № 582 Тираж 84І Подписное 1 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-35, Раушская наб , д 4/5 Тип. Харьк. фил. пред. «Патент»
