Пристрій для розрізання ниток на відрізки

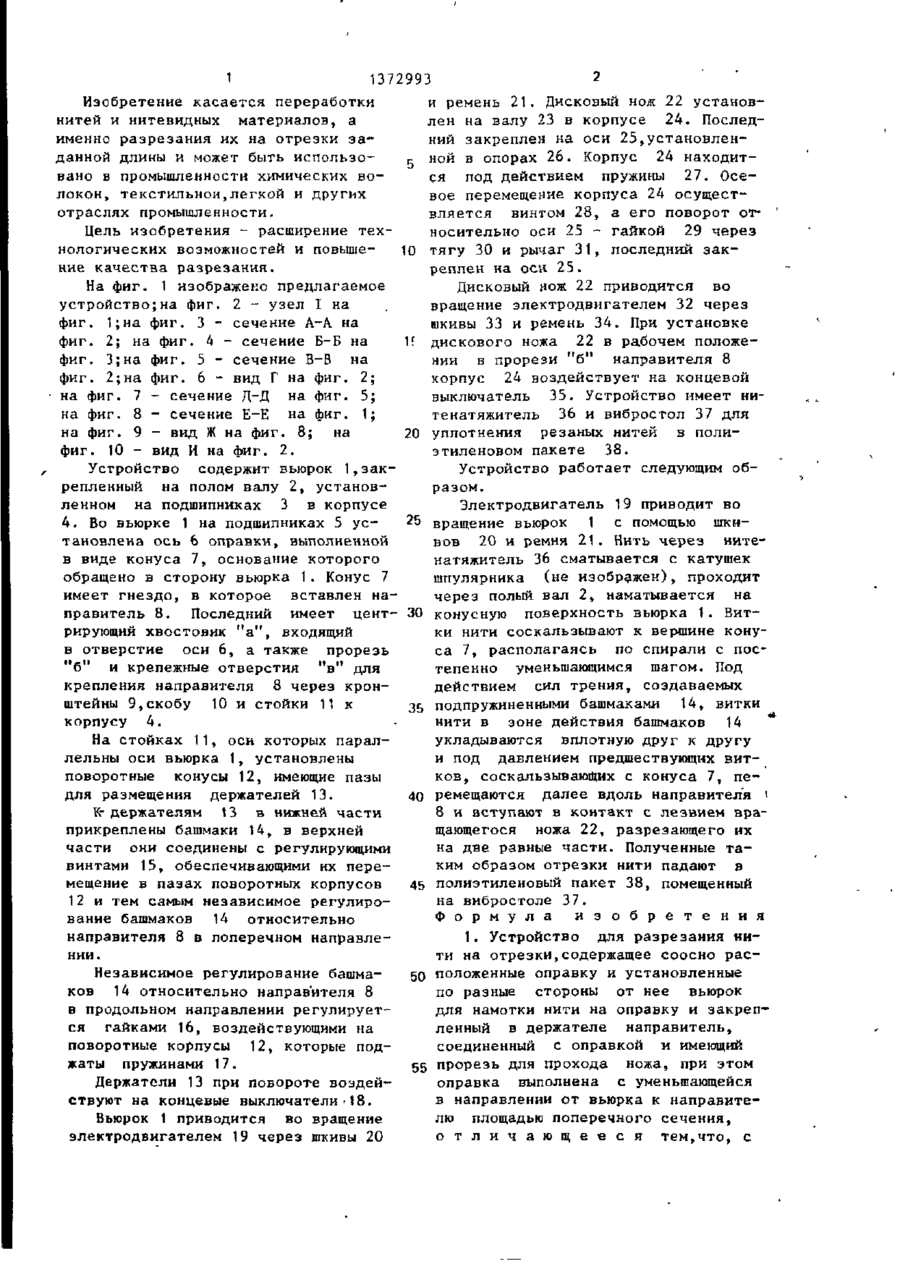

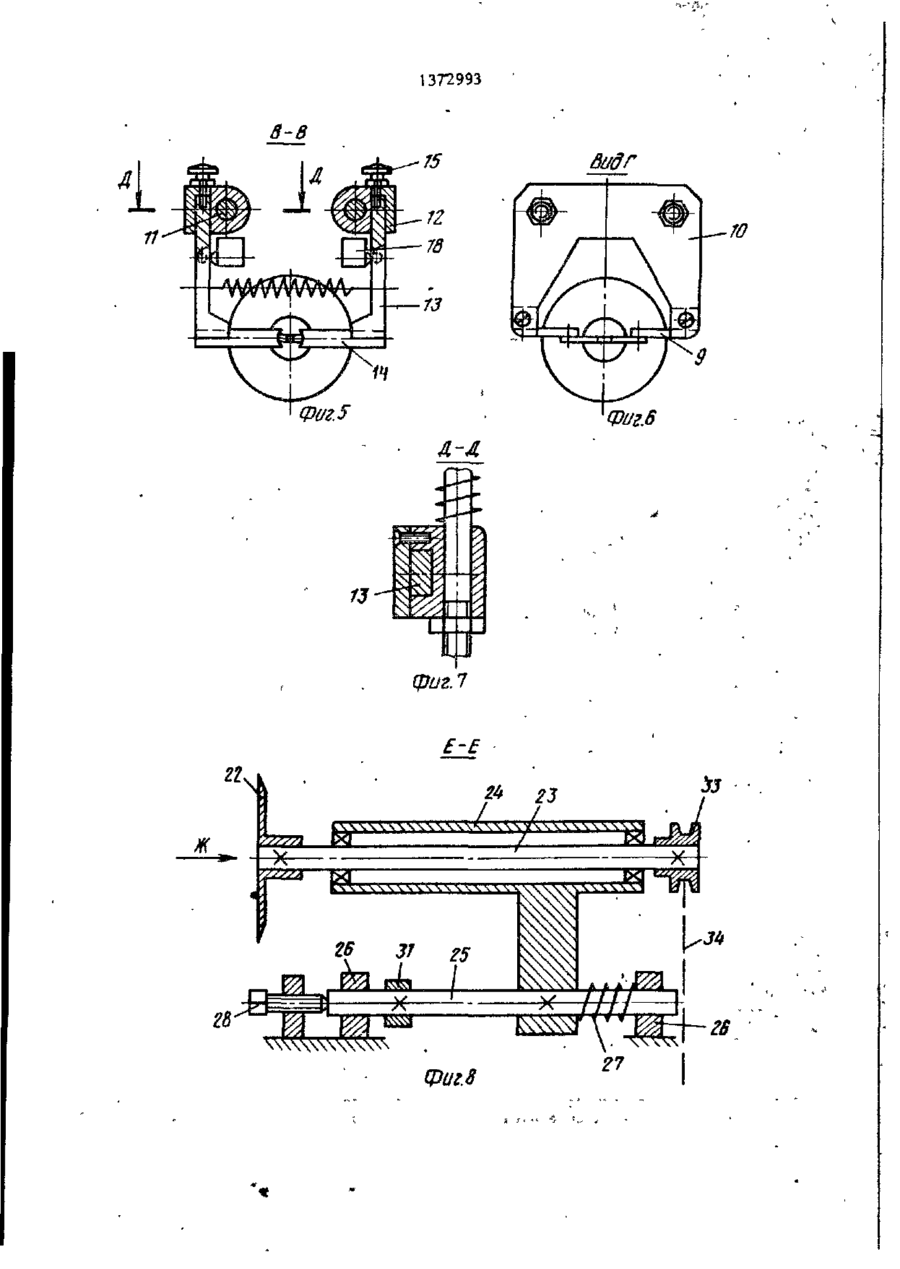

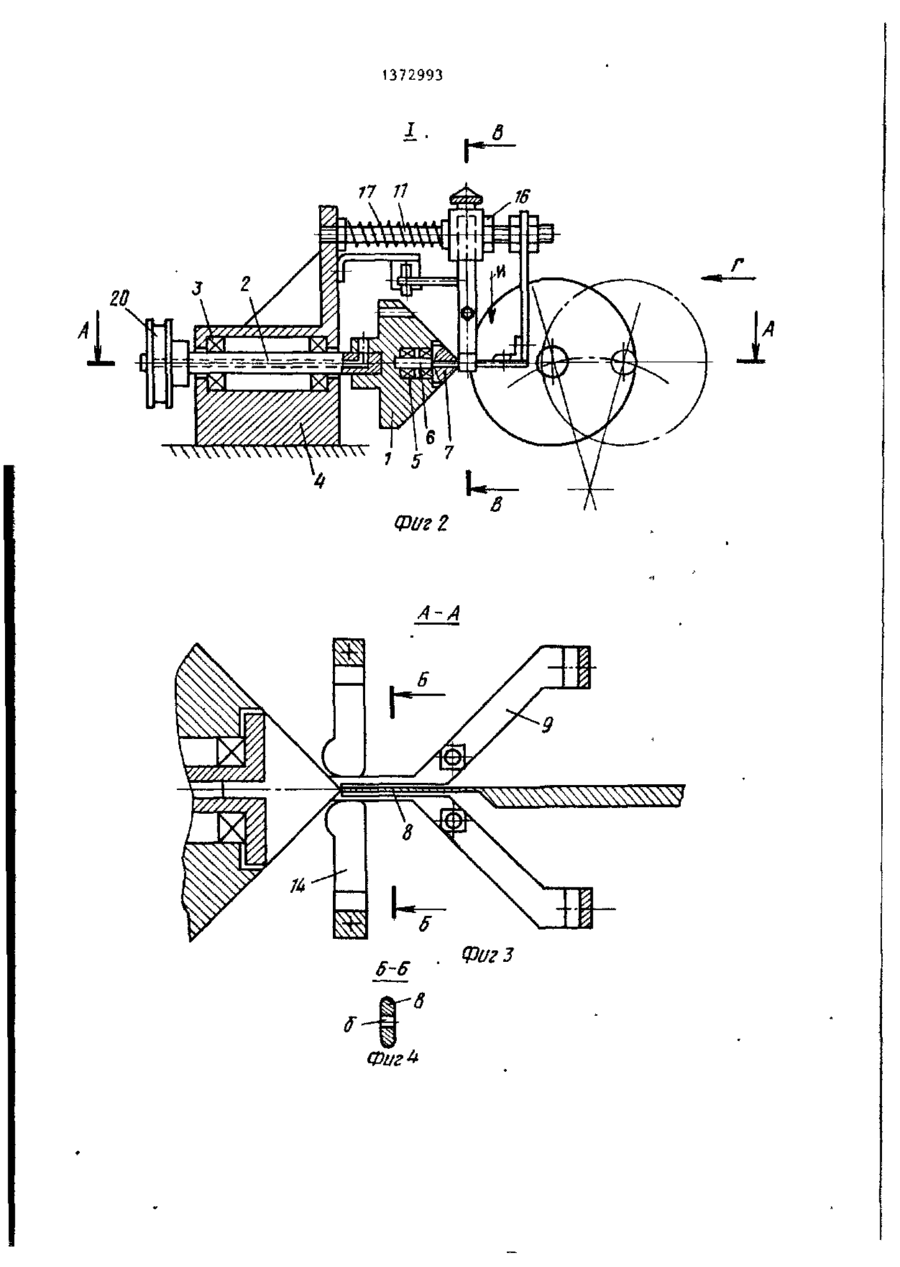

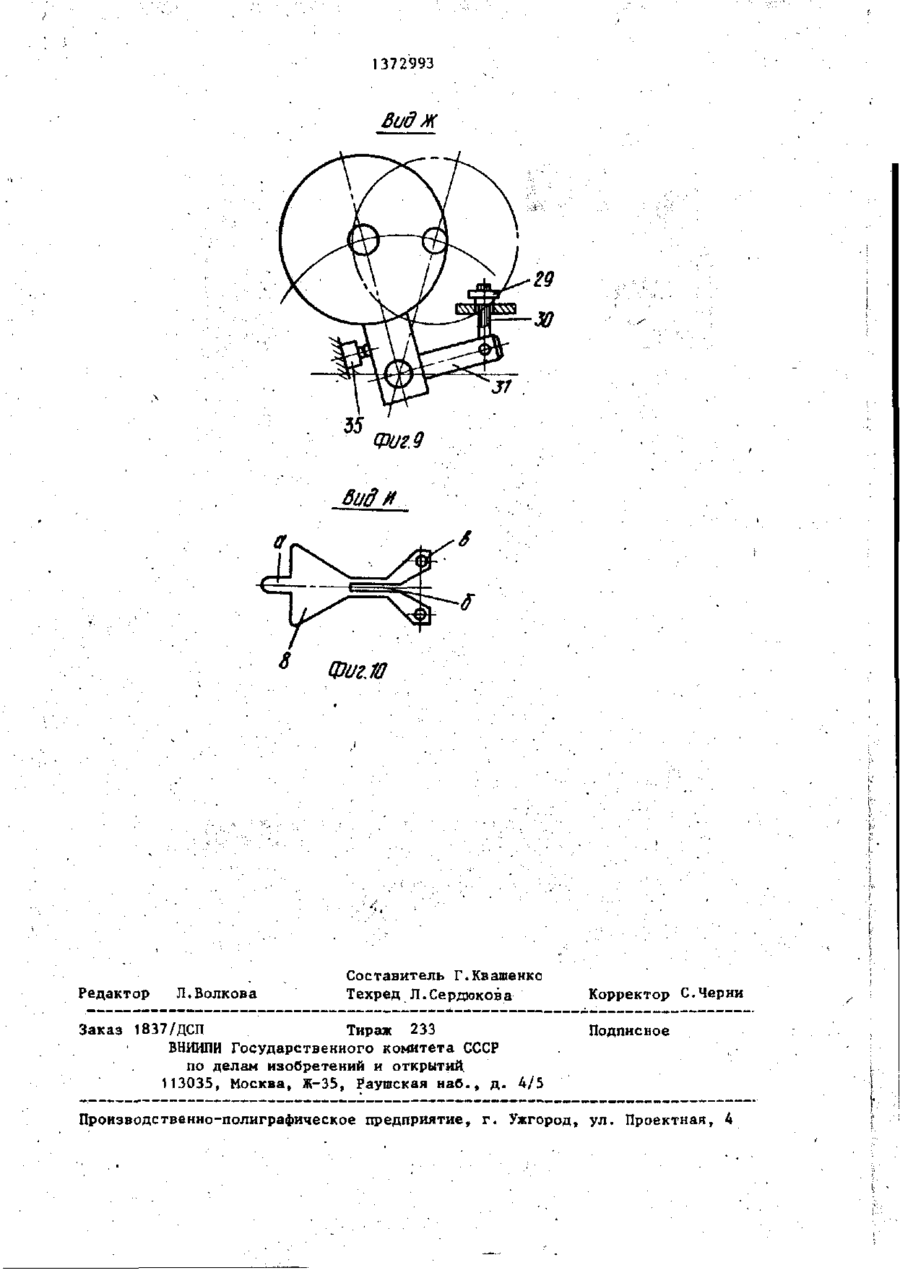

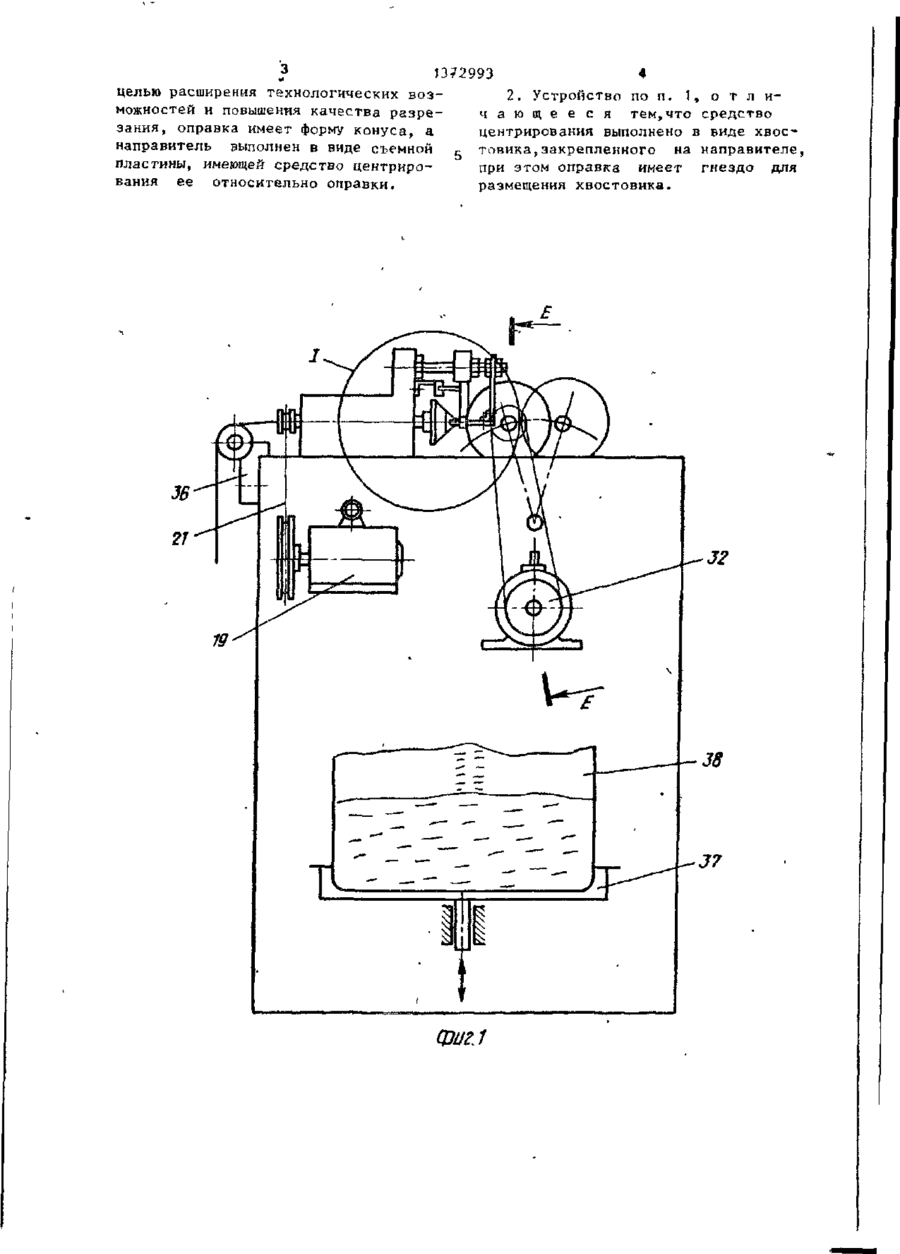

* • у • * ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЭ № СОЮЗ.СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) SU(I1,1372993 (5П4 v А1 D ОТ G 1 / 1 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3994721/40-12 (22) 23И2.85 (72) М.А.Волошин, М.И.Житомирский, М.3.Купершмндт» М.П.Лаидо, И.И.ЛаЙнбурд» Б.Д.Рысюк и И.Ю.Фридман (53) 677.051(088.8) (56) Авторское свидетельство СССР № 1195702, кл. D 01 G 1/04, 1983. (54) УСТРОЙСТВО ДЛЯ РАЗРЕЗАНИЯ НИТИ НА ОТРЕЗКИ (57) Изобретение относится к промышленности химических волокон. Цель изобретения - расширение технологических возможностей и повышение ка 5-88 чества разреэания. Соосно оправке и по разные стороны от нее расположены вьюрок для намотки нити на оправку и направитель. Оправка выполнена по форме конуса и имеет на торце, обращенном к направителю, гнездо. Направитель закреплен в держателе и имеет прорезь для прохода ножа.Направитель выполняется съемным по отношению к оправке и имеет хвостовик, который размещается в гнезде оправкн.Витки нити, наматываемой на конусную поверхность вьюрка, соскальзывают к вершине оправки и, перемещаясь вдоль направителя, перерезаются дисковым ножом. 1 з.п. ф-лы, 10 ил. 1 1372993 и ремень 21. Дисковый нож 22 установИзобретение касается переработки лен на валу 23 в корпусе 24. Последнитей и нитевидных материалов, а ний закреплен на оси 25,установленименно разрезания их на отрезки заной в опорах 26. Корпус 24 находитданной длины и может быть использо5 ся под действием пружины 27. Осевано в промышленности химических вовое перемещение корпуса 24 осущестлокон, текстильной,легкой и других вляется винтом 28, а его поворот ототраслях промышленности. носительно оси 25 - гайкой 29 через Цель изобретения - расширение тех10 тягу 30 и рычаг 31, последний закнологических возможностей и повышереплен на оси 25. ние качества разрезания. На фиг. 1 изображено предлагаемое Дисковый нож 22 приводится во устройство;на фиг. 2 - узел I на вращение электродвигателем 32 через фиг. 1; на фиг. 3 - сечение А-А. на шкивы 33 и ремень 34. При установке фиг. 2; на фиг. 4 - сечение Б-Б на И дискового ножа 22 в рабочем положефиг. 3;на фиг. 5 - сечение В-В на нии в прорези "б" направителя 8 фиг. 2;на фиг. 6 - вид Г на фиг. 2; корпус 24 воздействует на концевой на фиг. 7 - сечение Д-Д на фиг. 5; выключатель 35. Устройство имеет нина фиг. 8 - сечение Е-Е на фиг. 1; генатяжитель 36 и вибростол 37 для на фиг. 9 - вид Ж на фиг. 8; на 20 уплотнения резаных нитей в полифиг. 10 - вид И на фиг. 2. этиленовом пакете 38. Устройство работает следующим обУстройство содержит вьюрок 1 з а к разом. репленный на полом валу 2, установЭлектродвигатель 19 приводит во ленном на подшипниках 3 в корпусе 2 5 вращение вьюрок 1 с помощью шки4. Во вьюрке 1 на подшипниках 5 усвов 20 и ремня 21. Нить через нитетановлена ось 6 оправки, выполненной натяжитель 36 сматывается с катушек в виде конуса 7, основание которого шпулярника (не изображен), проходит обращено в сторону вьюрка 1. Конус 7 через полый вал 2, наматывается на имеет гнездо, в которое вставлен направитель 8. Последний имеет цент- 30 конусную поверхность вьюрка 1. Витки нити соскальзывают к вершине конурирующий хвостовик "а", входящий са 7, располагаясь по спирали с посв отверстие оси 6, а также прорезь тепенно уменьшающимся шагом. Под "б" и крепежные отверстия "в" для действием сил трения, создаваемых крепления направителя 8 через крон35 подпружиненными башмаками 14, витки штейны 9,скобу 10 и стойки 11 к нити в зоне действия башмаков 14 корпусу 4. укладываются вплотную друг к другу На стойках 11, оси которых парали под давлением предшествующих витлельны оси вьюрка 1, установлены ков, соскальзывающих с конуса 7, пеповоротные конусы 12, имеющие пазы 40 ремещаются далее вдоль направителя і для размещения держателей 13. 8 и вступают в контакт с лезвием враК-держателям 13 в нижней части щающегося ножа 22, разрезающего их прикреплены башмаки 14, в верхней на две равные части. Полученные тачасти они соединены с регулирующими ким образом отрезки нити падают в винтами 15, обеспечивающими их пере45 полиэтиленовый пакет 38, помещенный мещение в пазах поворотных корпусов на вибростоле 37. 12 и тем самым независимое регулироФ о р м у л а и з о б р е т е н и я вание башмаков 14 относительно 1. Устройство для разрезания нинаправителя 8 в поперечном направлети на отрезки,содержащее соосно раснии. 50 положенные оправку и установленные Независимое регулирование башмапо разные стороны от нее вьюрок ков 14 относительно направителя 8 для намотки нити на оправку и закрепв продольном направлении регулируетленный в держателе направитель, ся гайками 16, воздействующими на соединенный с оправкой и имеющий поворотные корпусы 12, которые поджаты пружинами 17. 55 прорезь для прохода ножа, при этом оправка выполнена с уменьшающейся Держатели 13 при повороте воздейв направлении от вьюрка к направитествуют на концевые выключатели'18. лю площадью поперечного сечения, Вьюрок 1 приводится во вращение о т л и ч а ю щ е е с я тем,что, с электродвигателем 19 через шкивы 20 1372993 I. З 17 11 WW Фиг Z А'А 6-6 8 . Фиг з 1372993 целью расширения технологических воз2. Устройство по п. 1, о т л и можностей и повышения качества разреч а ю щ е е ся тем,что средство зания, оправка имеет форму конуса, а центрирования выполнено в виде хвоснаправитель выполнен в виде съемной товика, закрепленного на направителе, пластины, имеющей средство центриропри этом оправка имеет гнездо для размещения хвостовика. вания ее относительно оправки. 38 37 Фиг.1 1377993 3-8 дидг ю 14 Фиг. 5 Фиг.6 Л-4 (риг. 7 Е-Е 28 1372993 Вид Ж 37 Фаг. 9 Зиди 8 Редактор Л.Волкова Фиг, я Составитель Г.Квашенко Техред Л.Сердюкова Заказ 1837/ДСП Тираж 233 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Корректор С.Черни Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
