Хімічний розчин для гідрофобізації та підвищення довговічності будівельних матеріалів на основі гіпсової в’яжучої речовини

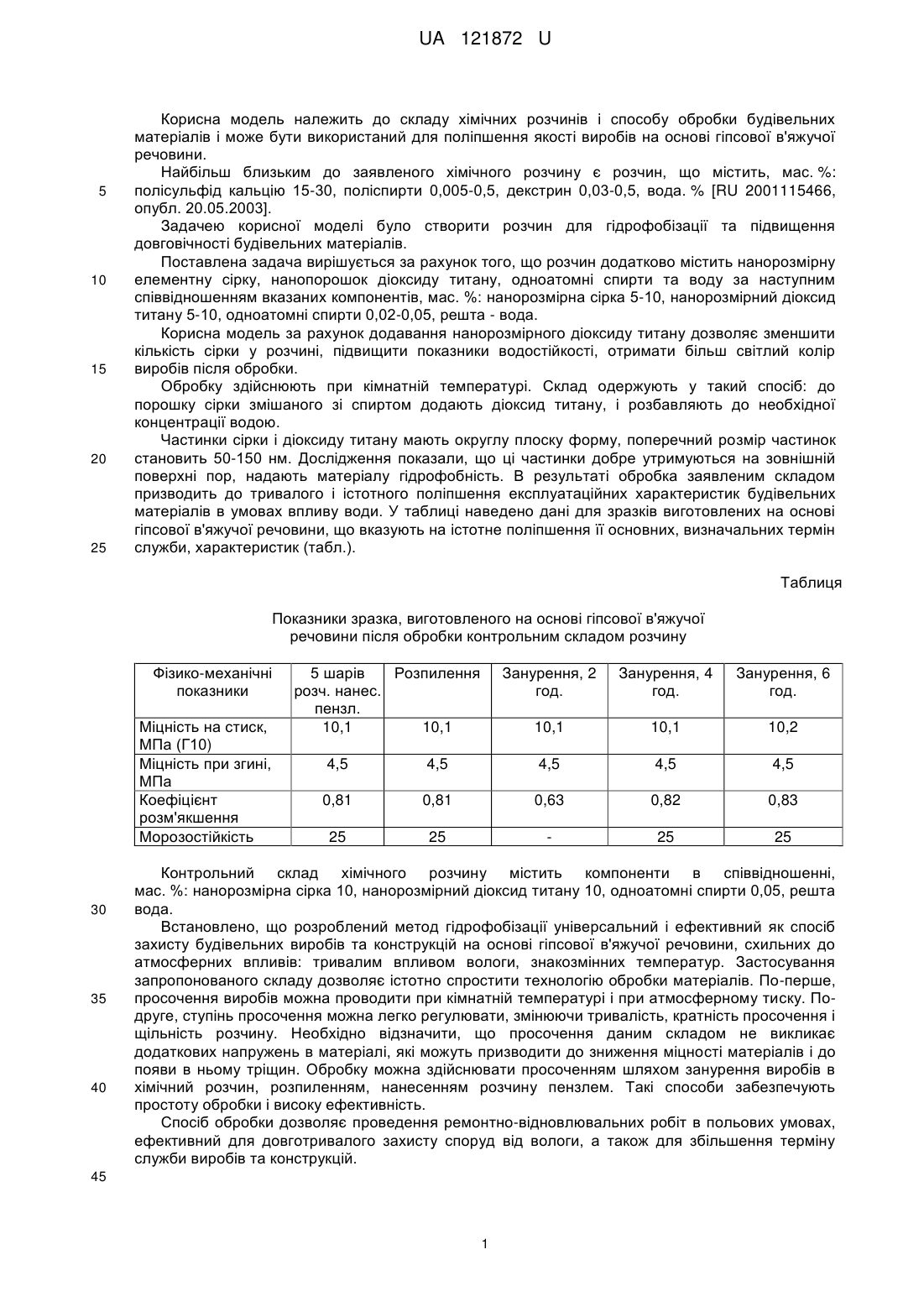

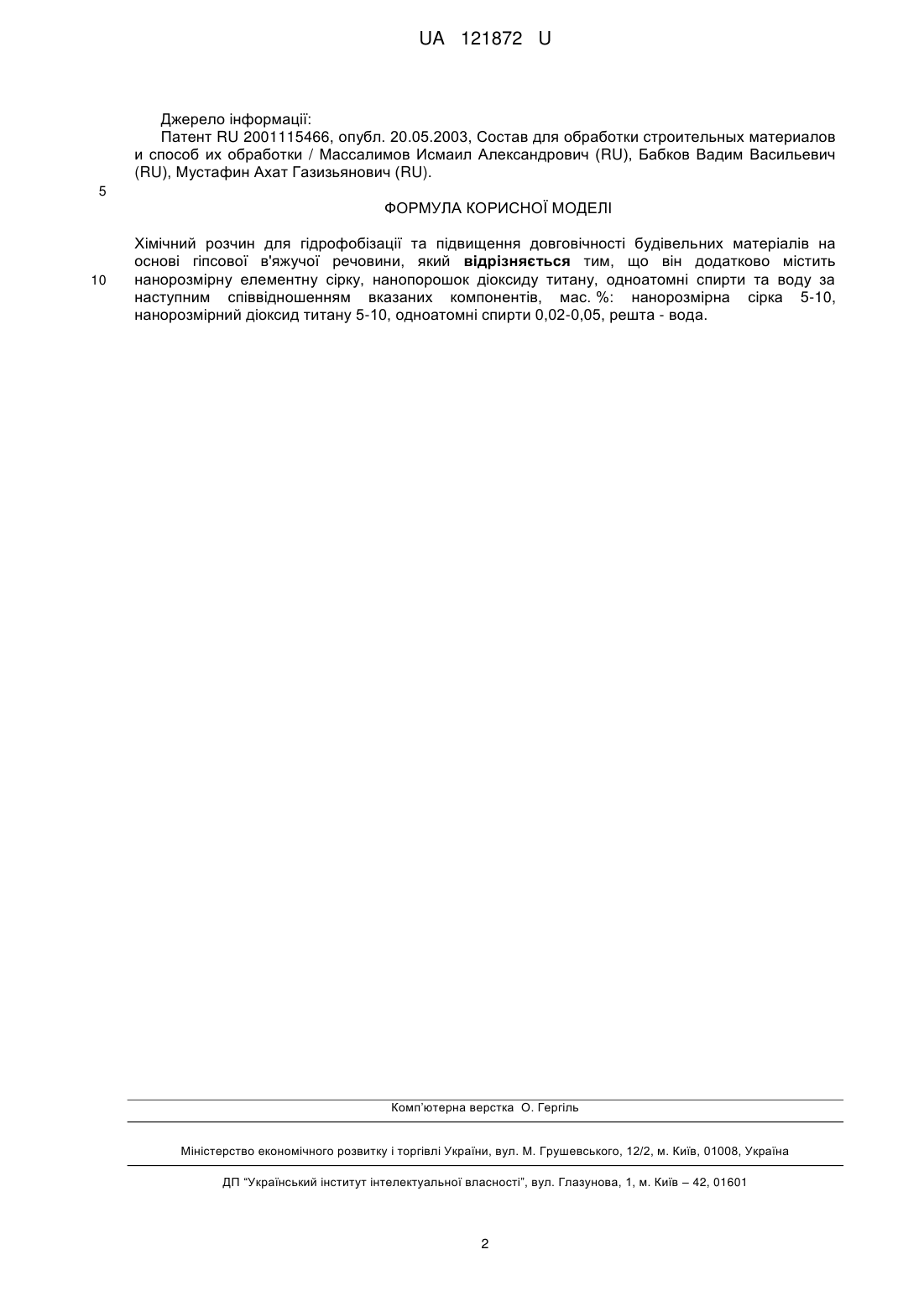

Реферат: Хімічний розчин для гідрофобізації та підвищення довговічності будівельних матеріалів на основі гіпсової в'яжучої речовини. Він додатково містить нанорозмірну елементну сірку, нанопорошок діоксиду титану за наступним співвідношенням вказаних компонентів, мас. %: нанорозмірна сірка 5-10, нанорозмірний діоксид титану 5-10, одноатомні спирти 0,02-0,05, решта - вода. UA 121872 U (54) ХІМІЧНИЙ РОЗЧИН ДЛЯ ГІДРОФОБІЗАЦІЇ ТА ПІДВИЩЕННЯ ДОВГОВІЧНОСТІ БУДІВЕЛЬНИХ МАТЕРІАЛІВ НА ОСНОВІ ГІПСОВОЇ В'ЯЖУЧОЇ РЕЧОВИНИ UA 121872 U UA 121872 U 5 10 15 20 25 Корисна модель належить до складу хімічних розчинів і способу обробки будівельних матеріалів і може бути використаний для поліпшення якості виробів на основі гіпсової в'яжучої речовини. Найбільш близьким до заявленого хімічного розчину є розчин, що містить, мас. %: полісульфід кальцію 15-30, поліспирти 0,005-0,5, декстрин 0,03-0,5, вода. % [RU 2001115466, опубл. 20.05.2003]. Задачею корисної моделі було створити розчин для гідрофобізації та підвищення довговічності будівельних матеріалів. Поставлена задача вирішується за рахунок того, що розчин додатково містить нанорозмірну елементну сірку, нанопорошок діоксиду титану, одноатомні спирти та воду за наступним співвідношенням вказаних компонентів, мас. %: нанорозмірна сірка 5-10, нанорозмірний діоксид титану 5-10, одноатомні спирти 0,02-0,05, решта - вода. Корисна модель за рахунок додавання нанорозмірного діоксиду титану дозволяє зменшити кількість сірки у розчині, підвищити показники водостійкості, отримати більш світлий колір виробів після обробки. Обробку здійснюють при кімнатній температурі. Склад одержують у такий спосіб: до порошку сірки змішаного зі спиртом додають діоксид титану, і розбавляють до необхідної концентрації водою. Частинки сірки і діоксиду титану мають округлу плоску форму, поперечний розмір частинок становить 50-150 нм. Дослідження показали, що ці частинки добре утримуються на зовнішній поверхні пор, надають матеріалу гідрофобність. В результаті обробка заявленим складом призводить до тривалого і істотного поліпшення експлуатаційних характеристик будівельних матеріалів в умовах впливу води. У таблиці наведено дані для зразків виготовлених на основі гіпсової в'яжучої речовини, що вказують на істотне поліпшення її основних, визначальних термін служби, характеристик (табл.). Таблиця Показники зразка, виготовленого на основі гіпсової в'яжучої речовини після обробки контрольним складом розчину Фізико-механічні показники Міцність на стиск, МПа (Г10) Міцність при згині, МПа Коефіцієнт розм'якшення Морозостійкість 30 35 40 5 шарів Розпилення розч. нанес. пензл. 10,1 10,1 Занурення, 2 год. Занурення, 4 год. Занурення, 6 год. 10,1 10,1 10,2 4,5 4,5 4,5 4,5 4,5 0,81 0,81 0,63 0,82 0,83 25 25 25 25 Контрольний склад хімічного розчину містить компоненти в співвідношенні, мас. %: нанорозмірна сірка 10, нанорозмірний діоксид титану 10, одноатомні спирти 0,05, решта вода. Встановлено, що розроблений метод гідрофобізації універсальний і ефективний як спосіб захисту будівельних виробів та конструкцій на основі гіпсової в'яжучої речовини, схильних до атмосферних впливів: тривалим впливом вологи, знакозмінних температур. Застосування запропонованого складу дозволяє істотно спростити технологію обробки матеріалів. По-перше, просочення виробів можна проводити при кімнатній температурі і при атмосферному тиску. Подруге, ступінь просочення можна легко регулювати, змінюючи тривалість, кратність просочення і щільність розчину. Необхідно відзначити, що просочення даним складом не викликає додаткових напружень в матеріалі, які можуть призводити до зниження міцності матеріалів і до появи в ньому тріщин. Обробку можна здійснювати просоченням шляхом занурення виробів в хімічний розчин, розпиленням, нанесенням розчину пензлем. Такі способи забезпечують простоту обробки і високу ефективність. Спосіб обробки дозволяє проведення ремонтно-відновлювальних робіт в польових умовах, ефективний для довготривалого захисту споруд від вологи, а також для збільшення терміну служби виробів та конструкцій. 45 1 UA 121872 U Джерело інформації: Патент RU 2001115466, опубл. 20.05.2003, Состав для обработки строительных материалов и способ их обработки / Массалимов Исмаил Александрович (RU), Бабков Вадим Васильевич (RU), Мустафин Ахат Газизьянович (RU). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Хімічний розчин для гідрофобізації та підвищення довговічності будівельних матеріалів на основі гіпсової в'яжучої речовини, який відрізняється тим, що він додатково містить нанорозмірну елементну сірку, нанопорошокдіоксиду титану, одноатомні спирти та воду за наступним співвідношенням вказаних компонентів, мас. %: нанорозмірна сірка 5-10, нанорозмірний діоксид титану 5-10, одноатомні спирти 0,02-0,05, решта - вода. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
