Прес для формування будівельних матеріалів

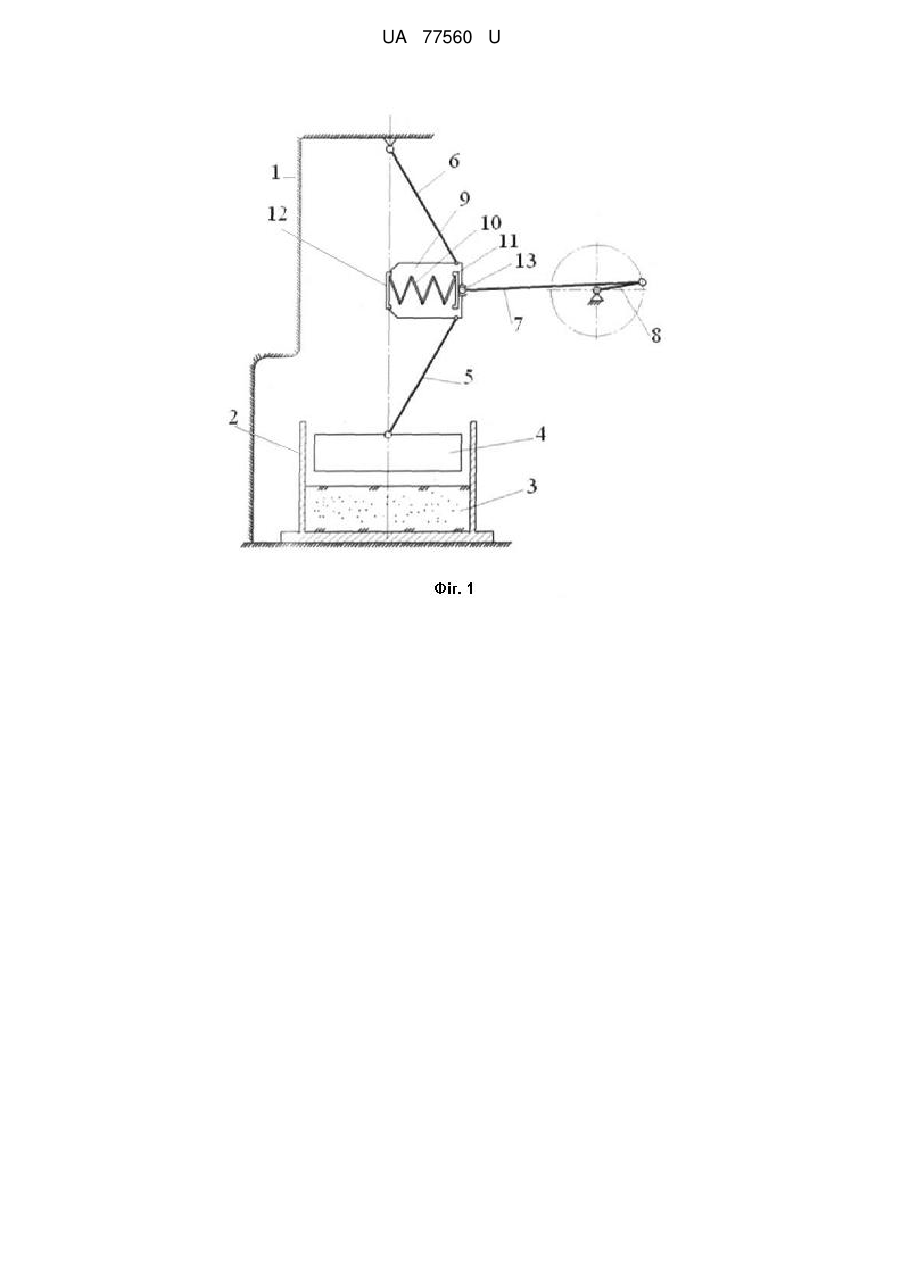

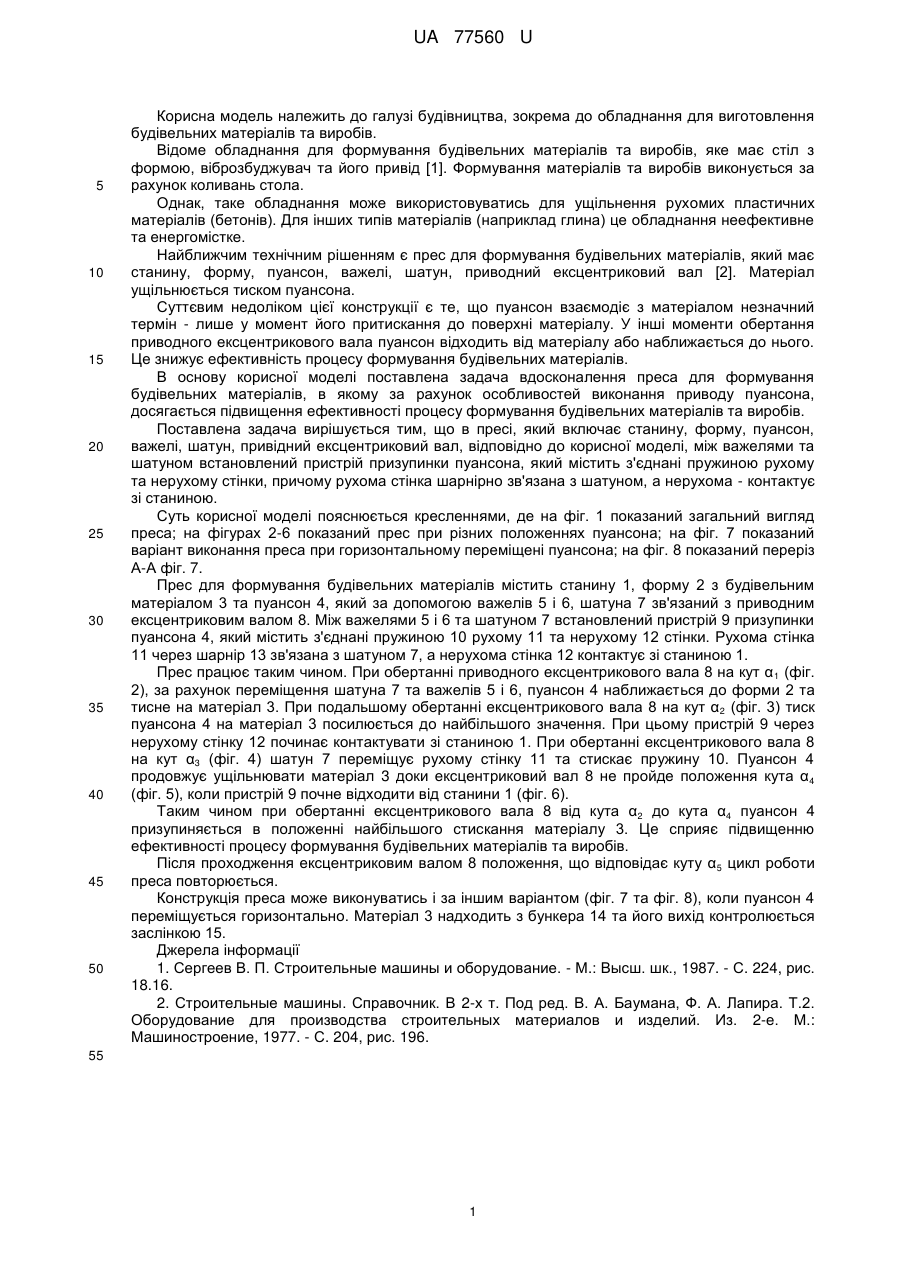

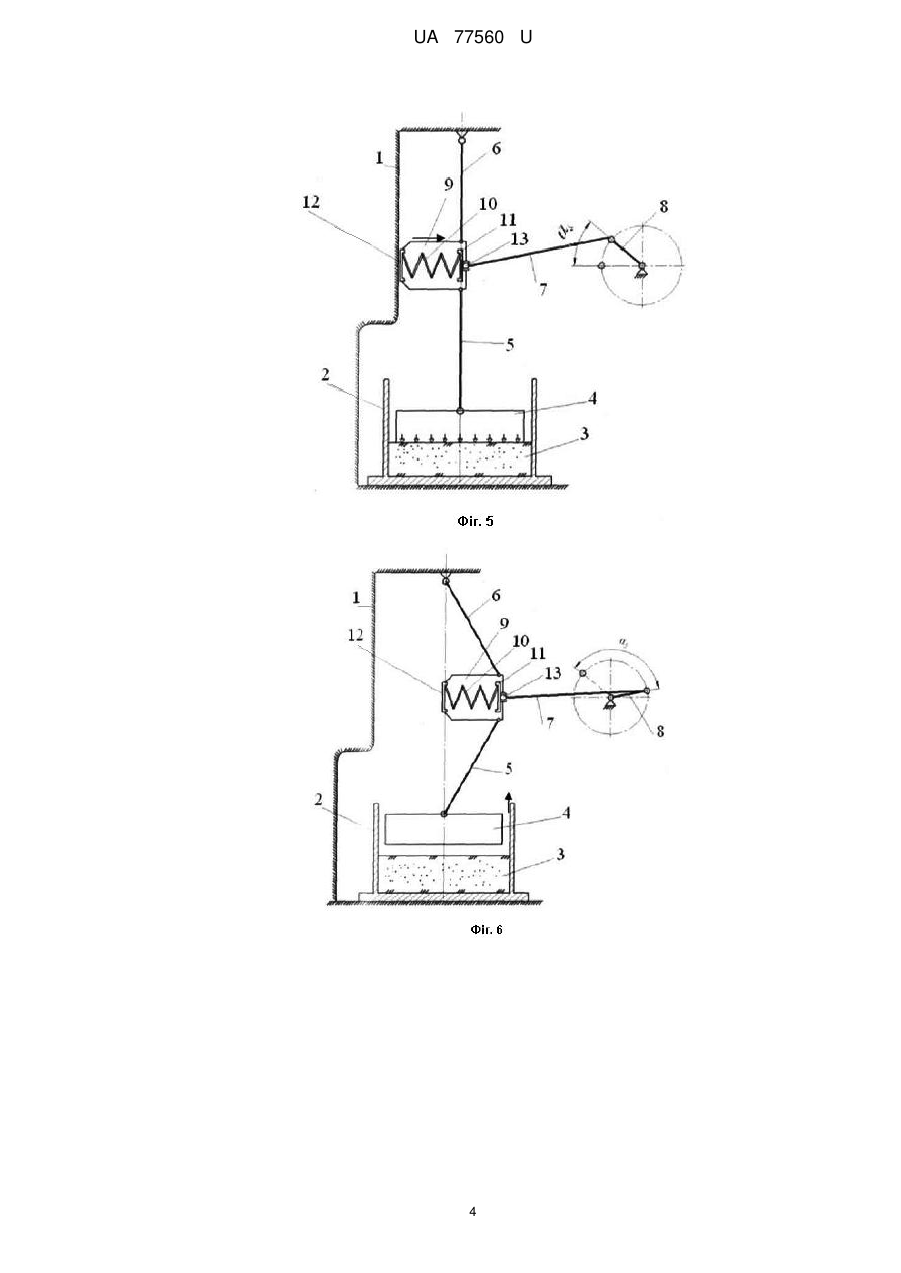

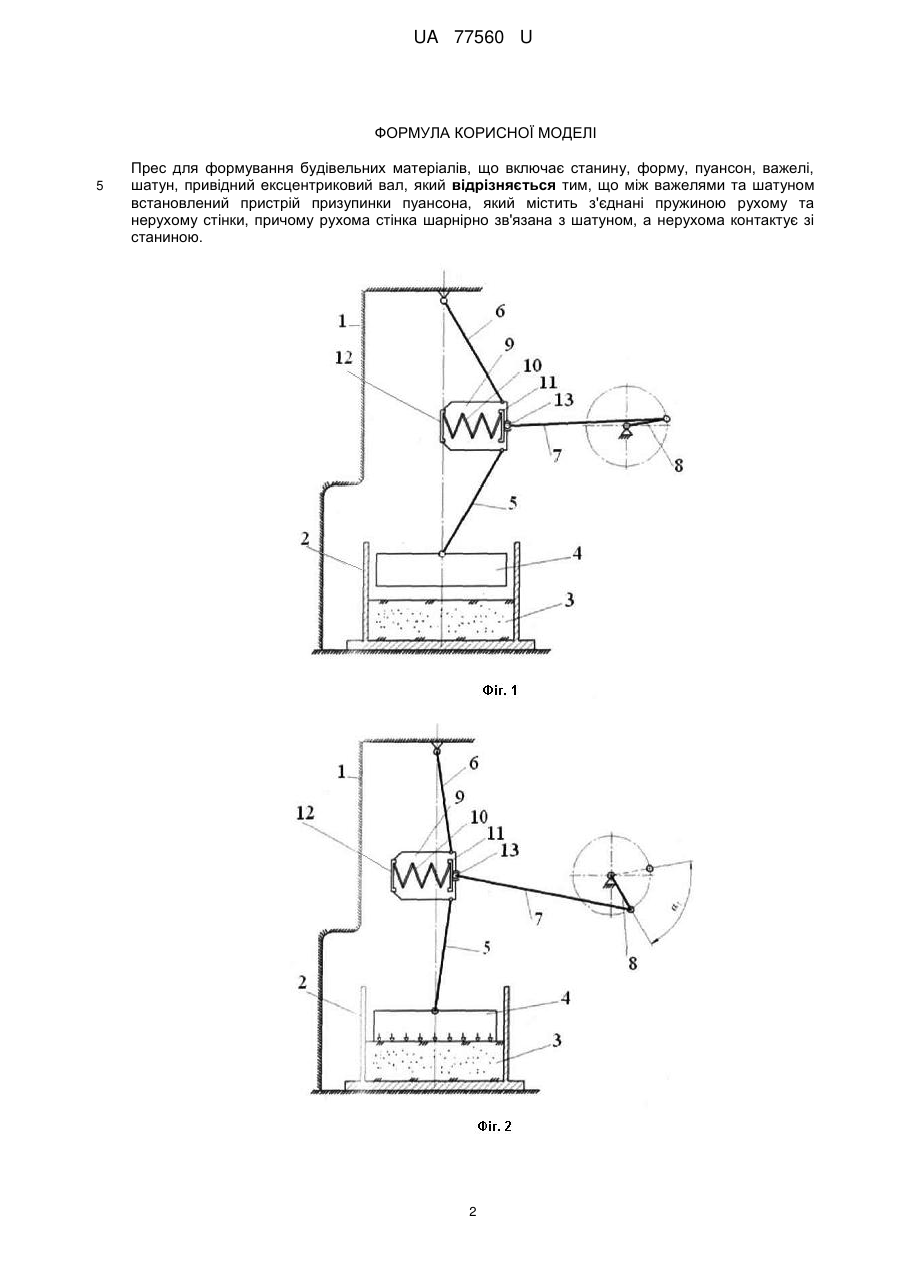

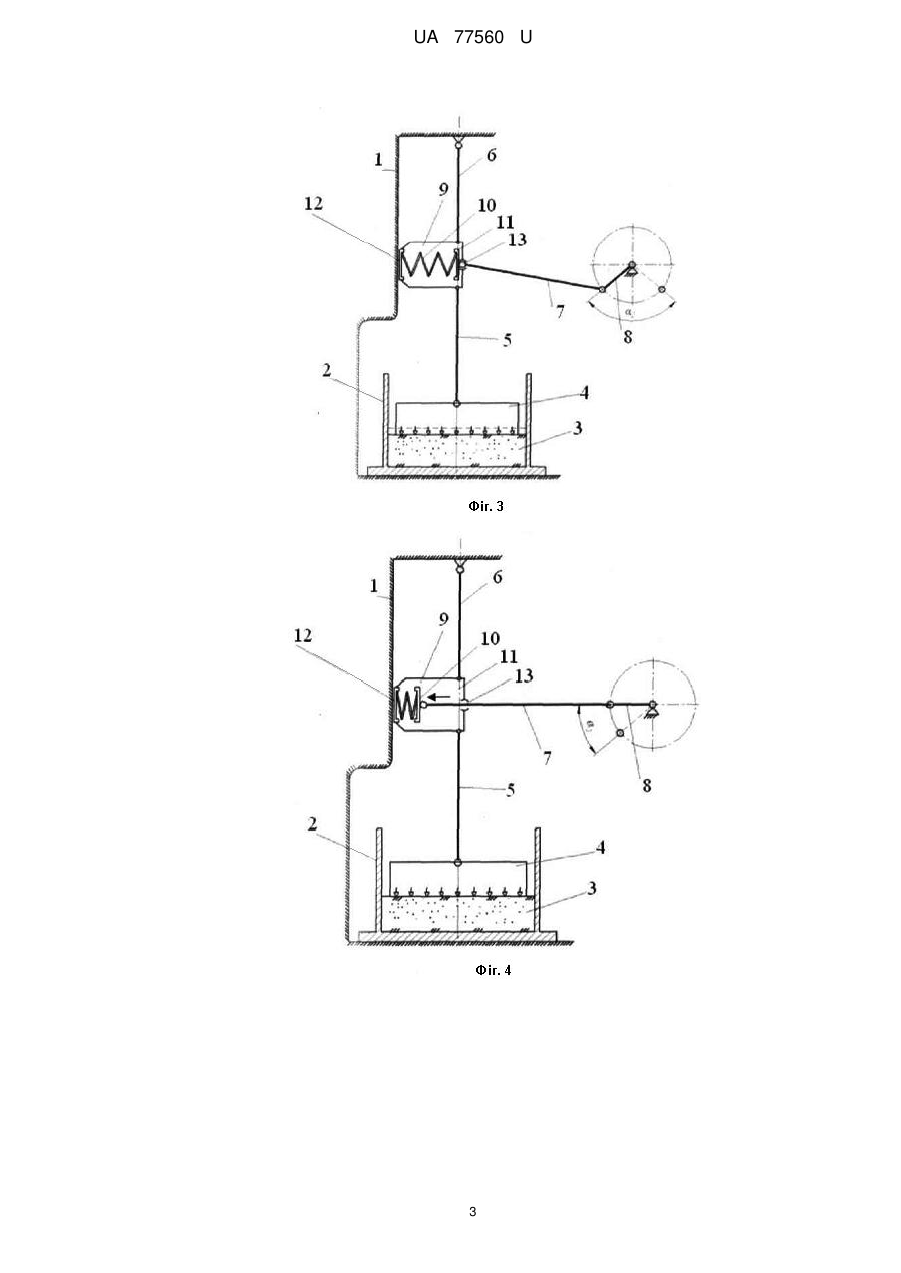

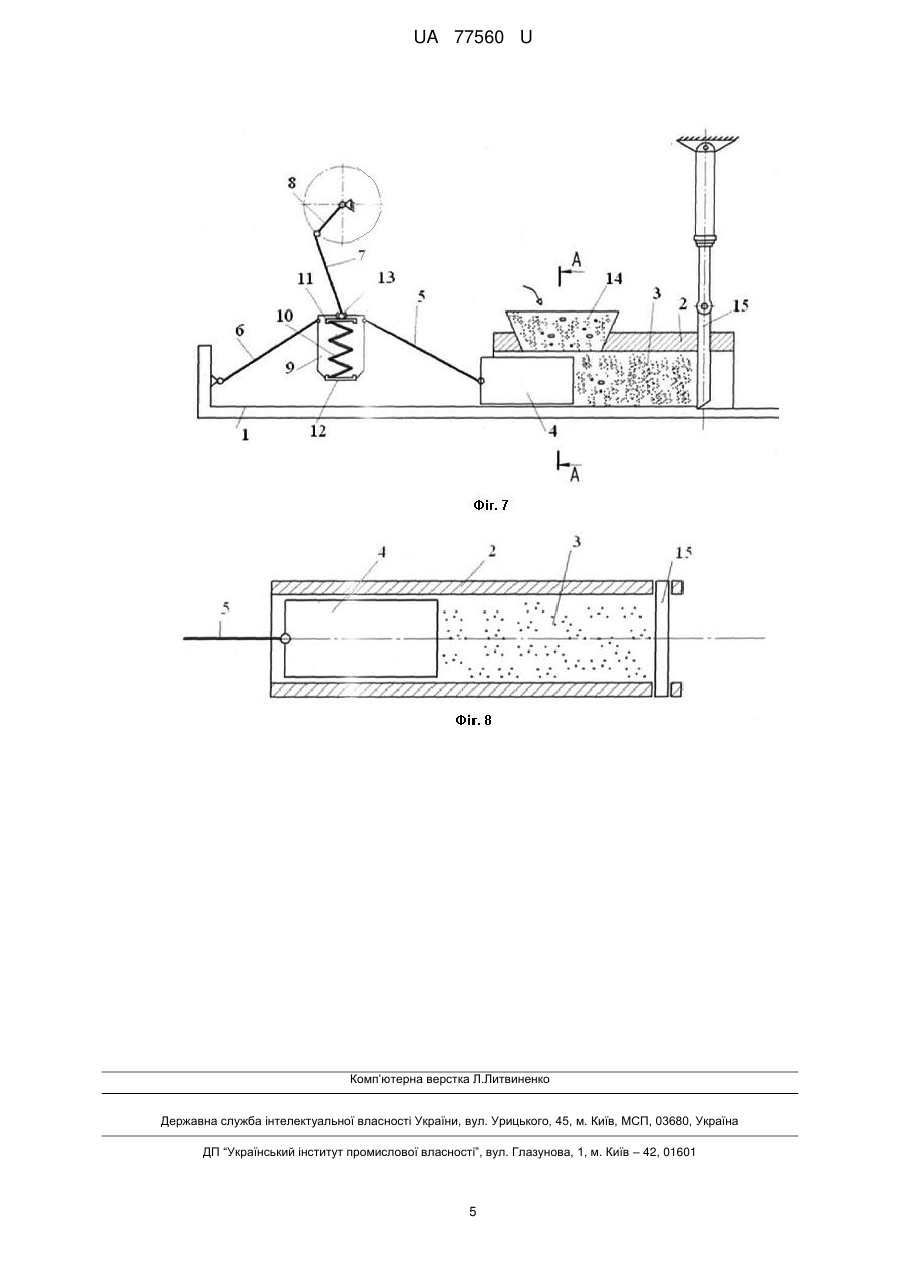

Реферат: Прес для формування будівельних матеріалів включає станину, форму, пуансон, важелі, шатун, привідний ексцентриковий вал. Між важелями та шатуном встановлений пристрій призупинки пуансона, який містить з'єднані пружиною рухому та нерухому стінки. Рухома стінка шарнірно зв'язана з шатуном, а нерухома контактує зі станиною. UA 77560 U (54) ПРЕС ДЛЯ ФОРМУВАННЯ БУДІВЕЛЬНИХ МАТЕРІАЛІВ UA 77560 U UA 77560 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до обладнання для виготовлення будівельних матеріалів та виробів. Відоме обладнання для формування будівельних матеріалів та виробів, яке має стіл з формою, віброзбуджувач та його привід [1]. Формування матеріалів та виробів виконується за рахунок коливань стола. Однак, таке обладнання може використовуватись для ущільнення рухомих пластичних матеріалів (бетонів). Для інших типів матеріалів (наприклад глина) це обладнання неефективне та енергомістке. Найближчим технічним рішенням є прес для формування будівельних матеріалів, який має станину, форму, пуансон, важелі, шатун, приводний ексцентриковий вал [2]. Матеріал ущільнюється тиском пуансона. Суттєвим недоліком цієї конструкції є те, що пуансон взаємодіє з матеріалом незначний термін - лише у момент його притискання до поверхні матеріалу. У інші моменти обертання приводного ексцентрикового вала пуансон відходить від матеріалу або наближається до нього. Це знижує ефективність процесу формування будівельних матеріалів. В основу корисної моделі поставлена задача вдосконалення преса для формування будівельних матеріалів, в якому за рахунок особливостей виконання приводу пуансона, досягається підвищення ефективності процесу формування будівельних матеріалів та виробів. Поставлена задача вирішується тим, що в пресі, який включає станину, форму, пуансон, важелі, шатун, привідний ексцентриковий вал, відповідно до корисної моделі, між важелями та шатуном встановлений пристрій призупинки пуансона, який містить з'єднані пружиною рухому та нерухому стінки, причому рухома стінка шарнірно зв'язана з шатуном, а нерухома - контактує зі станиною. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд преса; на фігурах 2-6 показаний прес при різних положеннях пуансона; на фіг. 7 показаний варіант виконання преса при горизонтальному переміщені пуансона; на фіг. 8 показаний переріз А-А фіг. 7. Прес для формування будівельних матеріалів містить станину 1, форму 2 з будівельним матеріалом 3 та пуансон 4, який за допомогою важелів 5 і 6, шатуна 7 зв'язаний з приводним ексцентриковим валом 8. Між важелями 5 і 6 та шатуном 7 встановлений пристрій 9 призупинки пуансона 4, який містить з'єднані пружиною 10 рухому 11 та нерухому 12 стінки. Рухома стінка 11 через шарнір 13 зв'язана з шатуном 7, а нерухома стінка 12 контактує зі станиною 1. Прес працює таким чином. При обертанні приводного ексцентрикового вала 8 на кут α 1 (фіг. 2), за рахунок переміщення шатуна 7 та важелів 5 і 6, пуансон 4 наближається до форми 2 та тисне на матеріал 3. При подальшому обертанні ексцентрикового вала 8 на кут α 2 (фіг. 3) тиск пуансона 4 на матеріал 3 посилюється до найбільшого значення. При цьому пристрій 9 через нерухому стінку 12 починає контактувати зі станиною 1. При обертанні ексцентрикового вала 8 на кут α3 (фіг. 4) шатун 7 переміщує рухому стінку 11 та стискає пружину 10. Пуансон 4 продовжує ущільнювати матеріал 3 доки ексцентриковий вал 8 не пройде положення кута α 4 (фіг. 5), коли пристрій 9 почне відходити від станини 1 (фіг. 6). Таким чином при обертанні ексцентрикового вала 8 від кута α 2 до кута α4 пуансон 4 призупиняється в положенні найбільшого стискання матеріалу 3. Це сприяє підвищенню ефективності процесу формування будівельних матеріалів та виробів. Після проходження ексцентриковим валом 8 положення, що відповідає куту α 5 цикл роботи преса повторюється. Конструкція преса може виконуватись і за іншим варіантом (фіг. 7 та фіг. 8), коли пуансон 4 переміщується горизонтально. Матеріал 3 надходить з бункера 14 та його вихід контролюється заслінкою 15. Джерела інформації 1. Сергеев В. П. Строительные машины и оборудование. - М.: Высш. шк., 1987. - С. 224, рис. 18.16. 2. Строительные машины. Справочник. В 2-х т. Под ред. В. А. Баумана, Ф. А. Лапира. Т.2. Оборудование для производства строительных материалов и изделий. Из. 2-е. М.: Машиностроение, 1977. - С. 204, рис. 196. 55 1 UA 77560 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Прес для формування будівельних матеріалів, що включає станину, форму, пуансон, важелі, шатун, привідний ексцентриковий вал, який відрізняється тим, що між важелями та шатуном встановлений пристрій призупинки пуансона, який містить з'єднані пружиною рухому та нерухому стінки, причому рухома стінка шарнірно зв'язана з шатуном, а нерухома контактує зі станиною. 2 UA 77560 U 3 UA 77560 U 4 UA 77560 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
