Продувний пристрій для обробки металургійних розплавів інертним газом

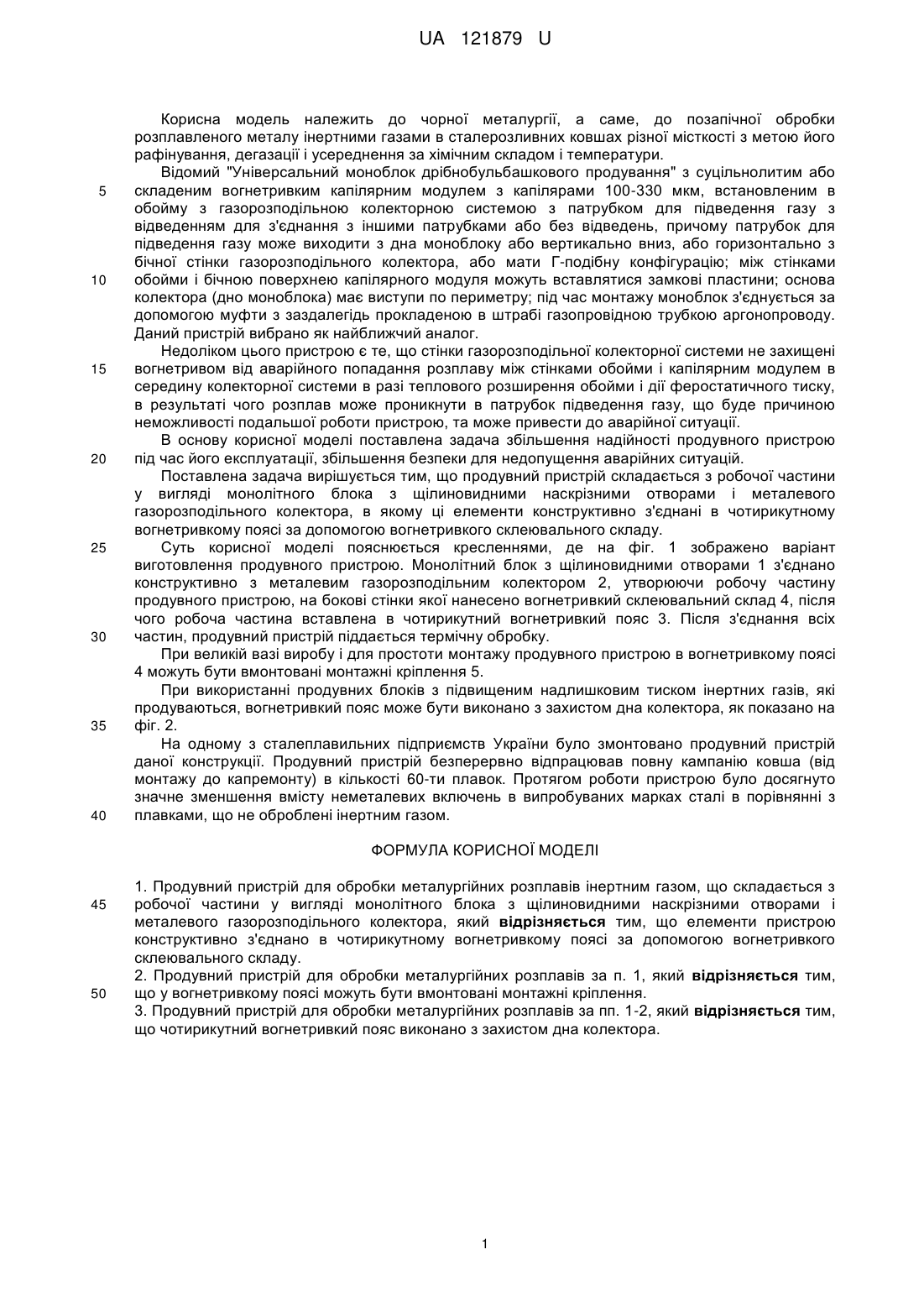

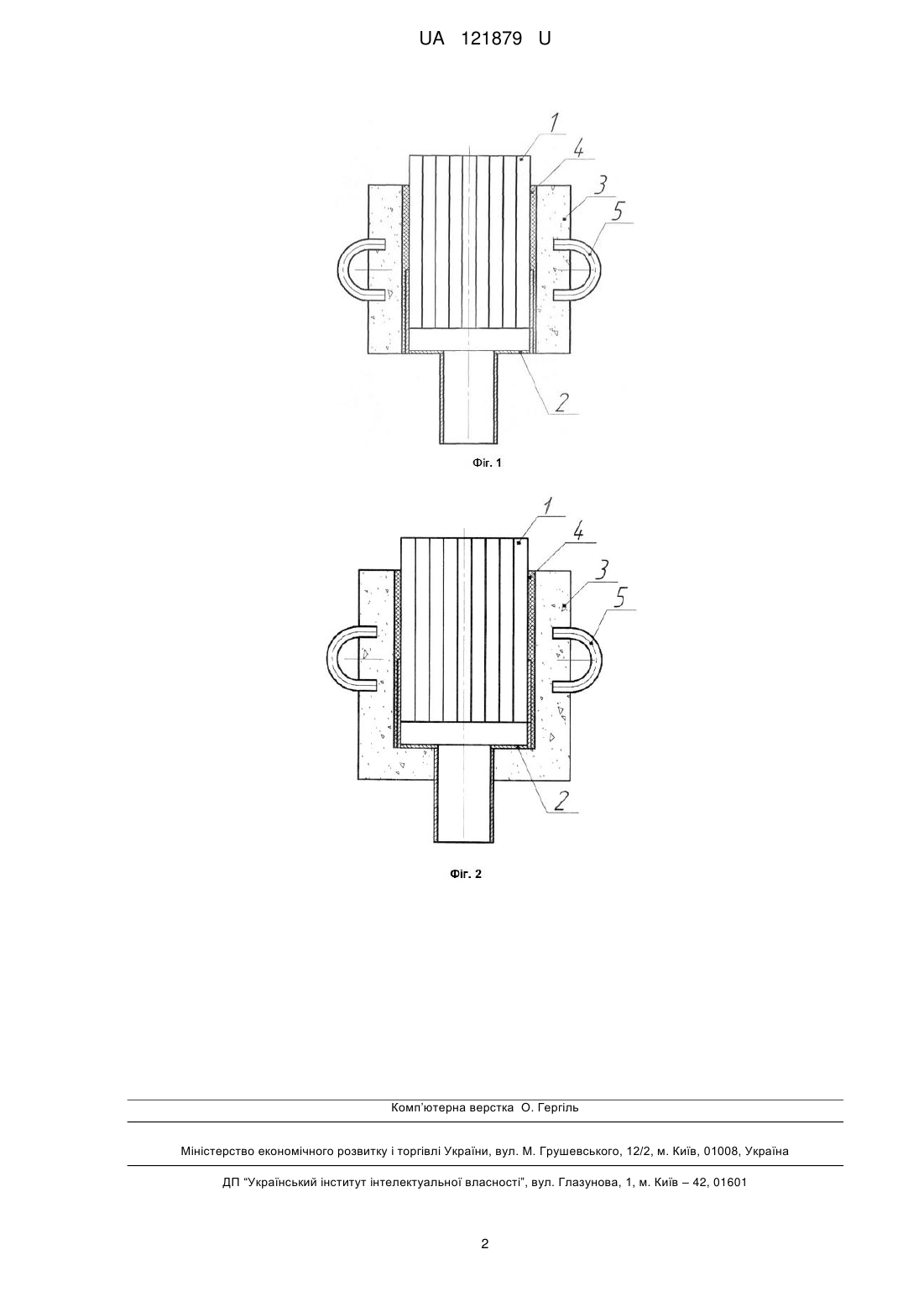

Реферат: UA 121879 U UA 121879 U 5 10 15 20 25 30 35 40 Корисна модель належить до чорної металургії, а саме, до позапічної обробки розплавленого металу інертними газами в сталерозливних ковшах різної місткості з метою його рафінування, дегазації і усереднення за хімічним складом і температури. Відомий "Універсальний моноблок дрібнобульбашкового продування" з суцільнолитим або складеним вогнетривким капілярним модулем з капілярами 100-330 мкм, встановленим в обойму з газорозподільною колекторною системою з патрубком для підведення газу з відведенням для з'єднання з іншими патрубками або без відведень, причому патрубок для підведення газу може виходити з дна моноблоку або вертикально вниз, або горизонтально з бічної стінки газорозподільного колектора, або мати Г-подібну конфігурацію; між стінками обойми і бічною поверхнею капілярного модуля можуть вставлятися замкові пластини; основа колектора (дно моноблока) має виступи по периметру; під час монтажу моноблок з'єднується за допомогою муфти з заздалегідь прокладеною в штрабі газопровідною трубкою аргонопроводу. Даний пристрій вибрано як найближчий аналог. Недоліком цього пристрою є те, що стінки газорозподільної колекторної системи не захищені вогнетривом від аварійного попадання розплаву між стінками обойми і капілярним модулем в середину колекторної системи в разі теплового розширення обойми і дії феростатичного тиску, в результаті чого розплав може проникнути в патрубок підведення газу, що буде причиною неможливості подальшої роботи пристрою, та може привести до аварійної ситуації. В основу корисної моделі поставлена задача збільшення надійності продувного пристрою під час його експлуатації, збільшення безпеки для недопущення аварійних ситуацій. Поставлена задача вирішується тим, що продувний пристрій складається з робочої частини у вигляді монолітного блока з щілиновидними наскрізними отворами і металевого газорозподільного колектора, в якому ці елементи конструктивно з'єднані в чотирикутному вогнетривкому поясі за допомогою вогнетривкого склеювального складу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено варіант виготовлення продувного пристрою. Монолітний блок з щілиновидними отворами 1 з'єднано конструктивно з металевим газорозподільним колектором 2, утворюючи робочу частину продувного пристрою, на бокові стінки якої нанесено вогнетривкий склеювальний склад 4, після чого робоча частина вставлена в чотирикутний вогнетривкий пояс 3. Після з'єднання всіх частин, продувний пристрій піддається термічну обробку. При великій вазі виробу і для простоти монтажу продувного пристрою в вогнетривкому поясі 4 можуть бути вмонтовані монтажні кріплення 5. При використанні продувних блоків з підвищеним надлишковим тиском інертних газів, які продуваються, вогнетривкий пояс може бути виконано з захистом дна колектора, як показано на фіг. 2. На одному з сталеплавильних підприємств України було змонтовано продувний пристрій даної конструкції. Продувний пристрій безперервно відпрацював повну кампанію ковша (від монтажу до капремонту) в кількості 60-ти плавок. Протягом роботи пристрою було досягнуто значне зменшення вмісту неметалевих включень в випробуваних марках сталі в порівнянні з плавками, що не оброблені інертним газом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Продувний пристрій для обробки металургійних розплавів інертним газом, що складається з робочої частини у вигляді монолітного блока з щілиновидними наскрізними отворами і металевого газорозподільного колектора, який відрізняється тим, що елементи пристрою конструктивно з'єднано в чотирикутному вогнетривкому поясі за допомогою вогнетривкого склеювального складу. 2. Продувний пристрій для обробки металургійних розплавів за п. 1, який відрізняється тим, що у вогнетривкому поясі можуть бути вмонтовані монтажні кріплення. 3. Продувний пристрій для обробки металургійних розплавів за пп. 1-2, який відрізняється тим, що чотирикутний вогнетривкий пояс виконано з захистом дна колектора. 1 UA 121879 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
