Теплообмінник “труба в трубі”

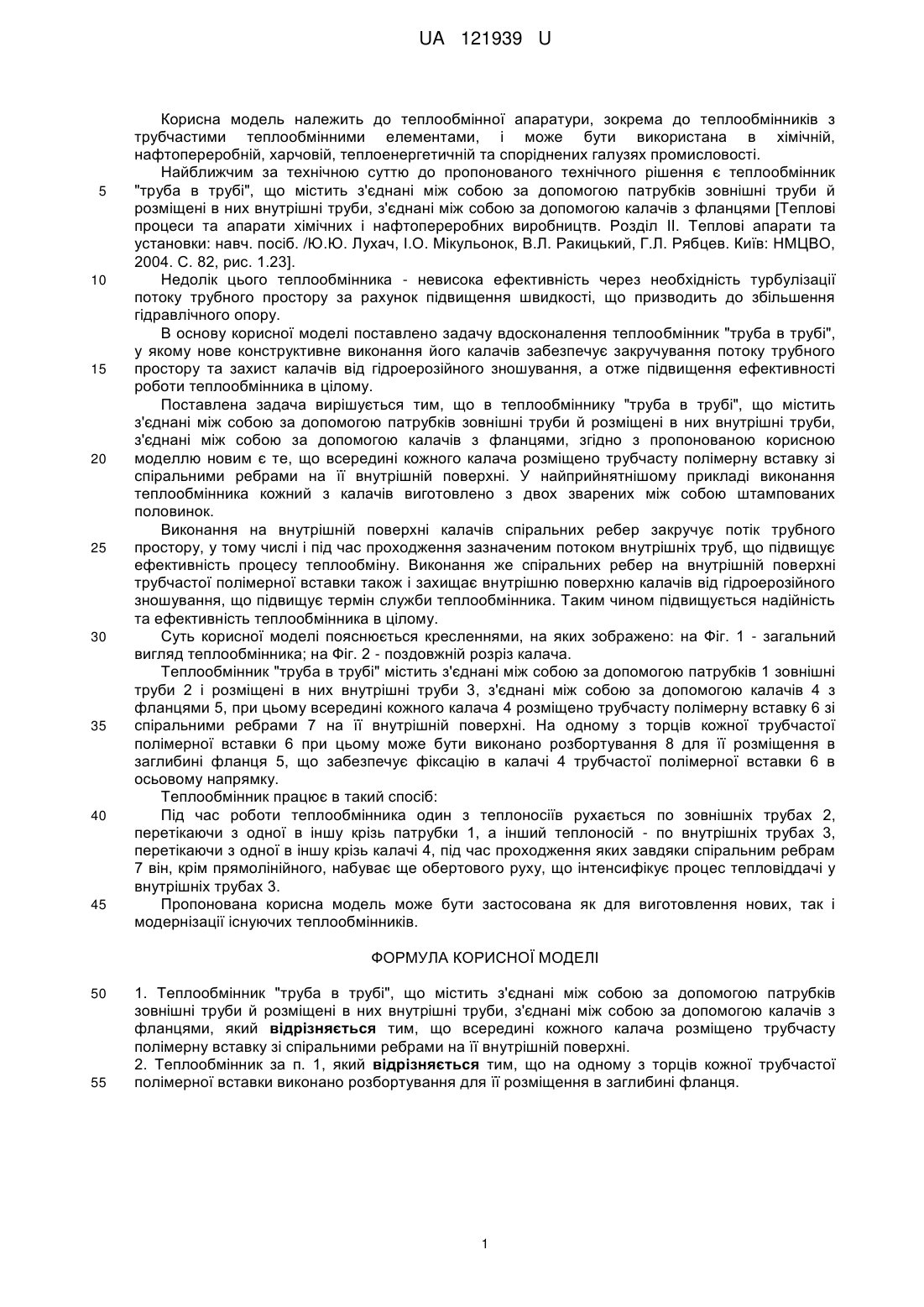

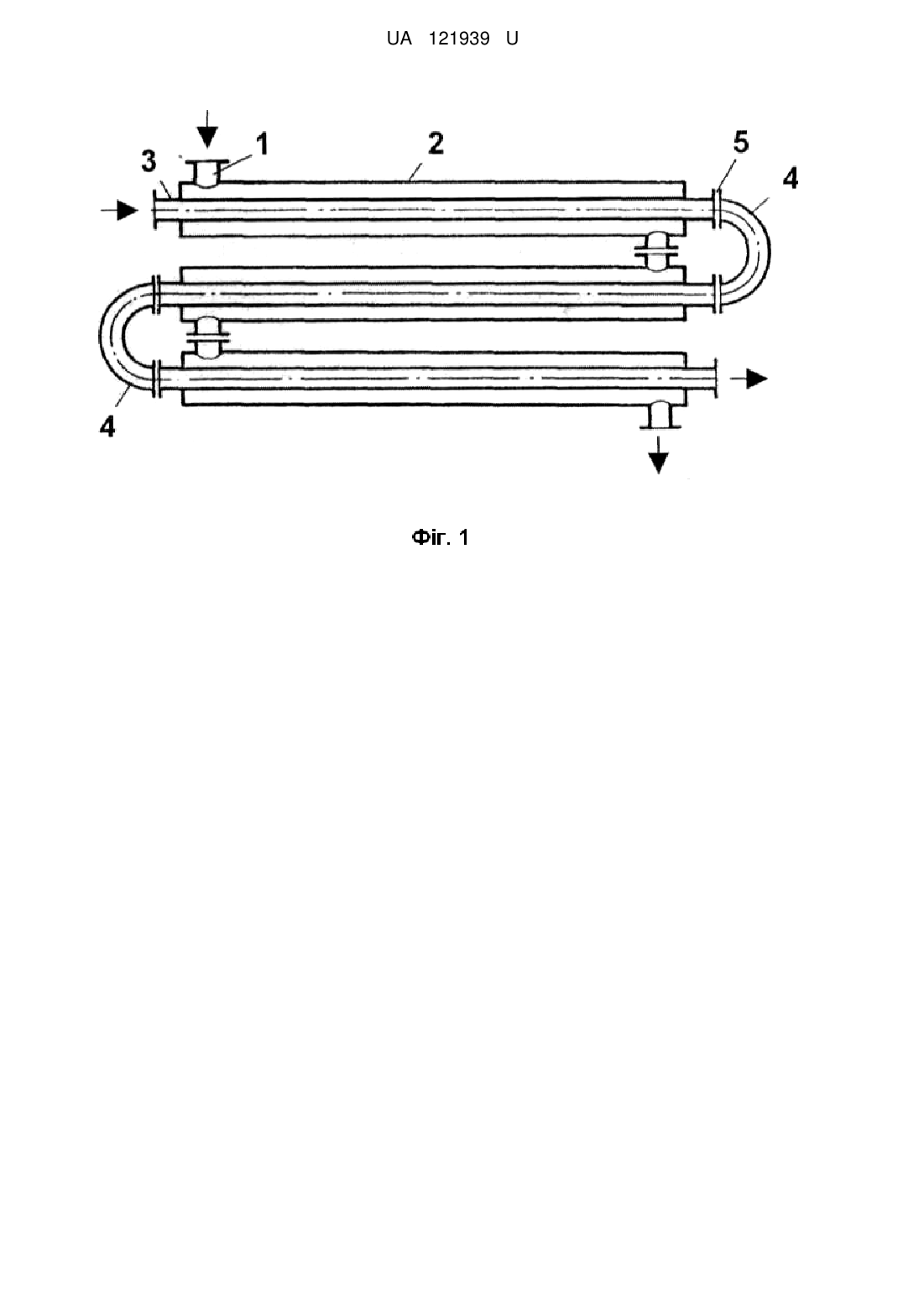

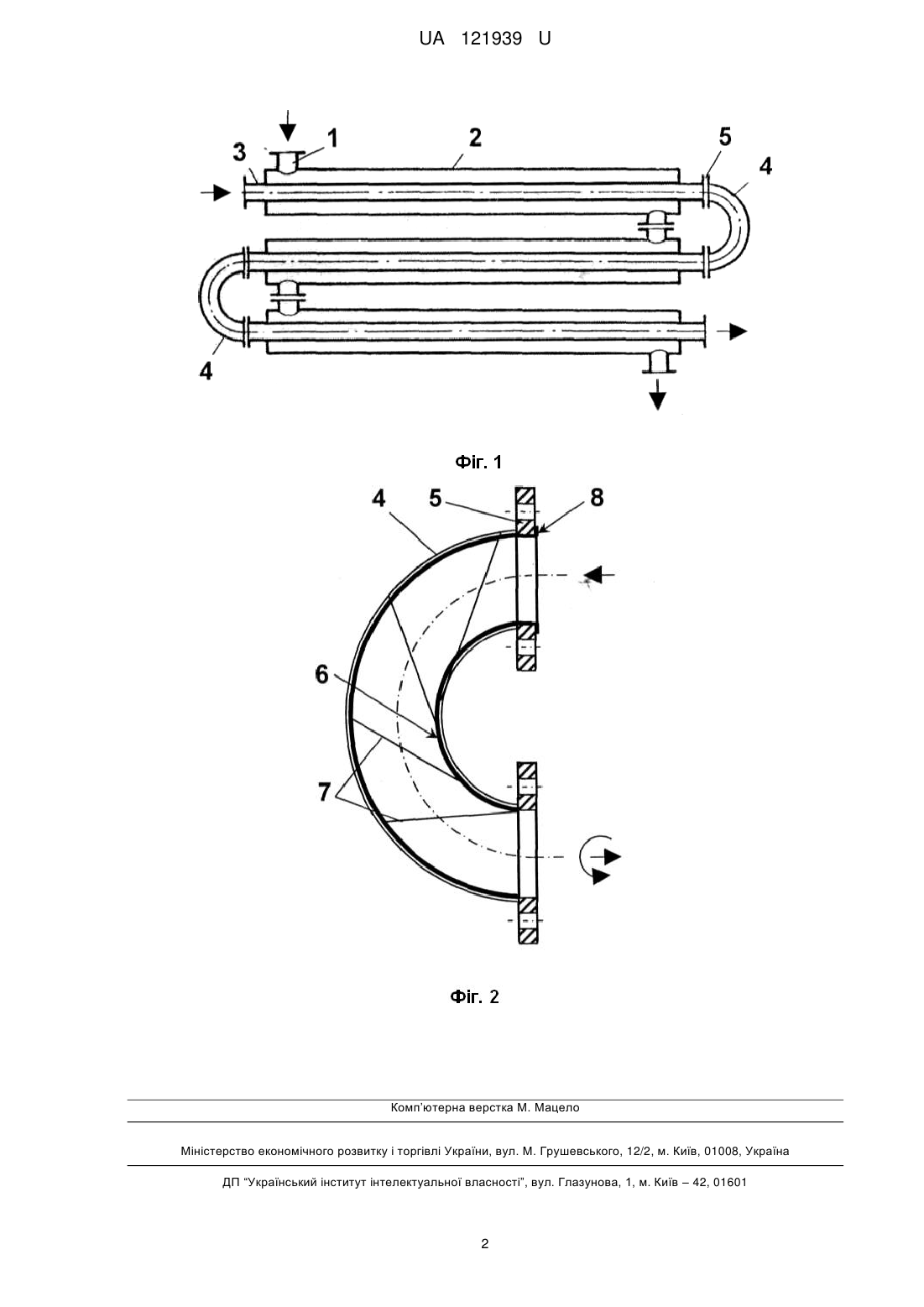

Реферат: Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями. Всередині кожного калача розміщено трубчасту полімерну вставку зі спіральними ребрами на її внутрішній поверхні. На одному з торців кожної трубчастої полімерної вставки виконано розбортування для її розміщення в заглибині фланця. UA 121939 U (12) UA 121939 U UA 121939 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та споріднених галузях промисловості. Найближчим за технічною суттю до пропонованого технічного рішення є теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. /Ю.Ю. Лухач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. Київ: НМЦВО, 2004. С. 82, рис. 1.23]. Недолік цього теплообмінника - невисока ефективність через необхідність турбулізації потоку трубного простору за рахунок підвищення швидкості, що призводить до збільшення гідравлічного опору. В основу корисної моделі поставлено задачу вдосконалення теплообмінник "труба в трубі", у якому нове конструктивне виконання його калачів забезпечує закручування потоку трубного простору та захист калачів від гідроерозійного зношування, а отже підвищення ефективності роботи теплообмінника в цілому. Поставлена задача вирішується тим, що в теплообміннику "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, згідно з пропонованою корисною моделлю новим є те, що всередині кожного калача розміщено трубчасту полімерну вставку зі спіральними ребрами на її внутрішній поверхні. У найприйнятнішому прикладі виконання теплообмінника кожний з калачів виготовлено з двох зварених між собою штампованих половинок. Виконання на внутрішній поверхні калачів спіральних ребер закручує потік трубного простору, у тому числі і під час проходження зазначеним потоком внутрішніх труб, що підвищує ефективність процесу теплообміну. Виконання же спіральних ребер на внутрішній поверхні трубчастої полімерної вставки також і захищає внутрішню поверхню калачів від гідроерозійного зношування, що підвищує термін служби теплообмінника. Таким чином підвищується надійність та ефективність теплообмінника в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд теплообмінника; на Фіг. 2 - поздовжній розріз калача. Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків 1 зовнішні труби 2 і розміщені в них внутрішні труби 3, з'єднані між собою за допомогою калачів 4 з фланцями 5, при цьому всередині кожного калача 4 розміщено трубчасту полімерну вставку 6 зі спіральними ребрами 7 на її внутрішній поверхні. На одному з торців кожної трубчастої полімерної вставки 6 при цьому може бути виконано розбортування 8 для її розміщення в заглибині фланця 5, що забезпечує фіксацію в калачі 4 трубчастої полімерної вставки 6 в осьовому напрямку. Теплообмінник працює в такий спосіб: Під час роботи теплообмінника один з теплоносіїв рухається по зовнішніх трубах 2, перетікаючи з одної в іншу крізь патрубки 1, а інший теплоносій - по внутрішніх трубах 3, перетікаючи з одної в іншу крізь калачі 4, під час проходження яких завдяки спіральним ребрам 7 він, крім прямолінійного, набуває ще обертового руху, що інтенсифікує процес тепловіддачі у внутрішніх трубах 3. Пропонована корисна модель може бути застосована як для виготовлення нових, так і модернізації існуючих теплообмінників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, який відрізняється тим, що всередині кожного калача розміщено трубчасту полімерну вставку зі спіральними ребрами на її внутрішній поверхні. 2. Теплообмінник за п. 1, який відрізняється тим, що на одному з торців кожної трубчастої полімерної вставки виконано розбортування для її розміщення в заглибині фланця. 1 UA 121939 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
