Теплообмінник “труба в трубі”

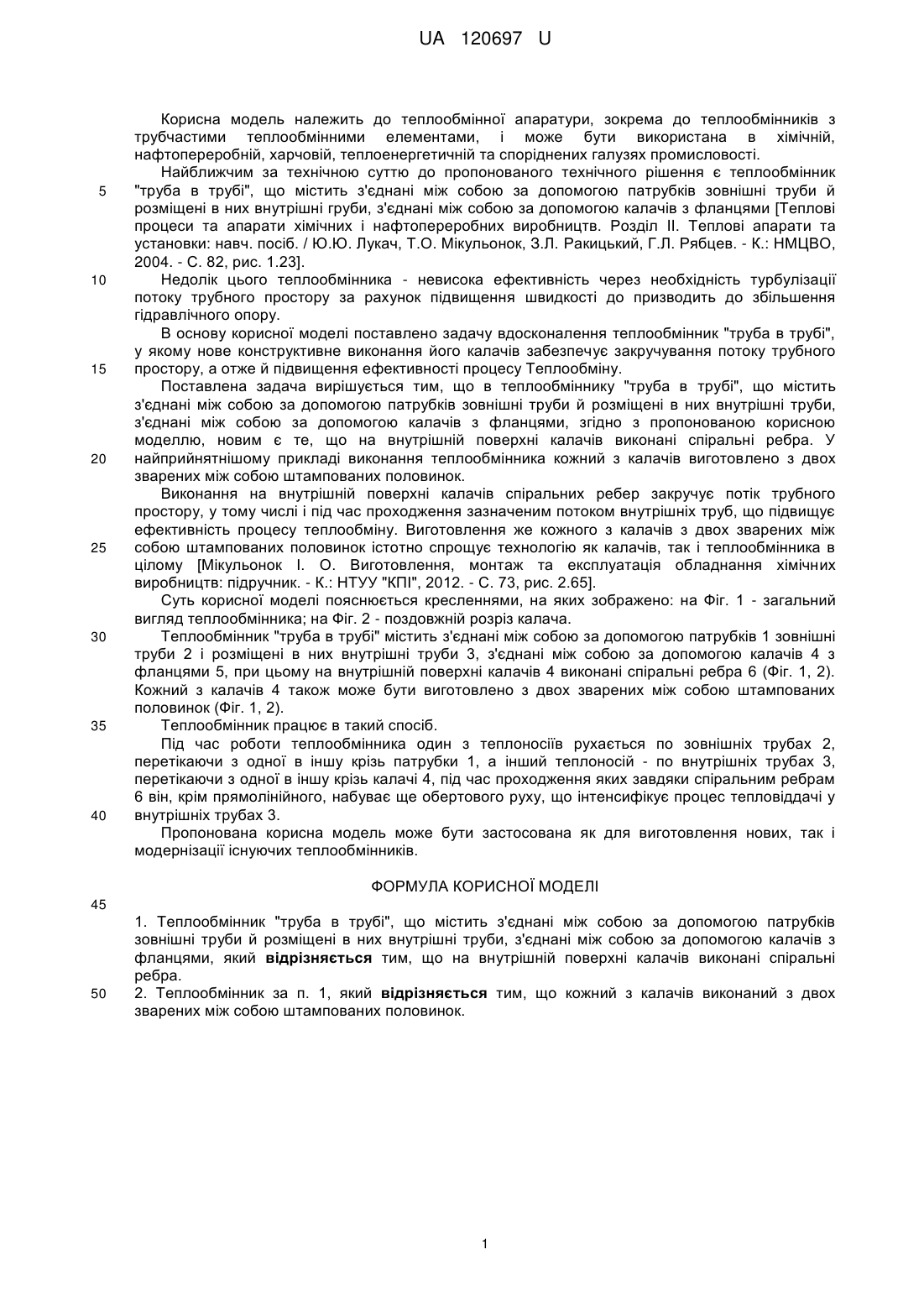

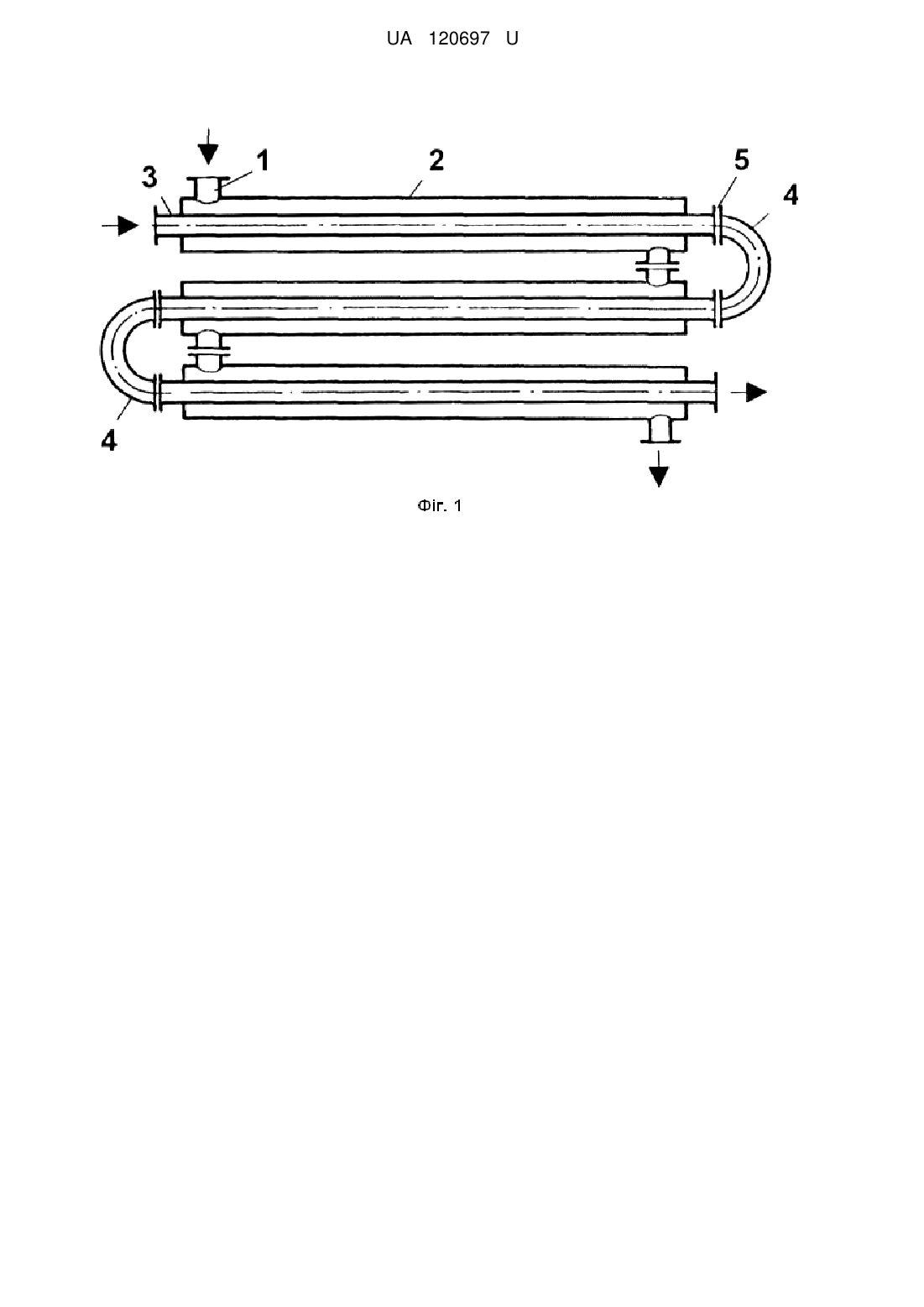

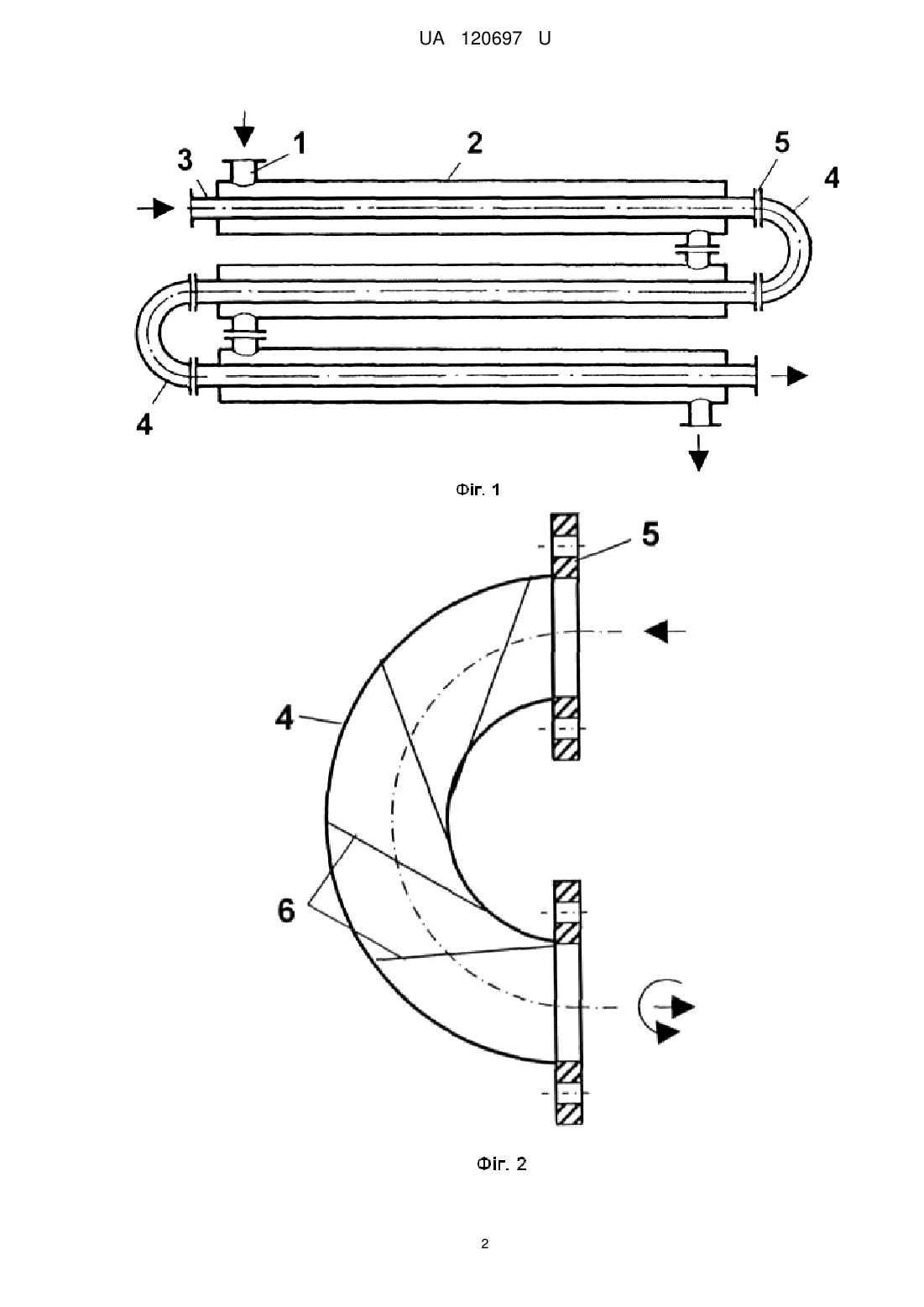

Реферат: Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями. На внутрішній поверхні калачів виконані спіральні ребра. Кожний з калачів виготовлено з двох зварених між собою штампованих половинок. UA 120697 U (12) UA 120697 U UA 120697 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та споріднених галузях промисловості. Найближчим за технічною суттю до пропонованого технічного рішення є теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні груби, з'єднані між собою за допомогою калачів з фланцями [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, Т.О. Мікульонок, З.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 82, рис. 1.23]. Недолік цього теплообмінника - невисока ефективність через необхідність турбулізації потоку трубного простору за рахунок підвищення швидкості до призводить до збільшення гідравлічного опору. В основу корисної моделі поставлено задачу вдосконалення теплообмінник "труба в трубі", у якому нове конструктивне виконання його калачів забезпечує закручування потоку трубного простору, а отже й підвищення ефективності процесу Теплообміну. Поставлена задача вирішується тим, що в теплообміннику "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, згідно з пропонованою корисною моделлю, новим є те, що на внутрішній поверхні калачів виконані спіральні ребра. У найприйнятнішому прикладі виконання теплообмінника кожний з калачів виготовлено з двох зварених між собою штампованих половинок. Виконання на внутрішній поверхні калачів спіральних ребер закручує потік трубного простору, у тому числі і під час проходження зазначеним потоком внутрішніх труб, що підвищує ефективність процесу теплообміну. Виготовлення же кожного з калачів з двох зварених між собою штампованих половинок істотно спрощує технологію як калачів, так і теплообмінника в цілому [Мікульонок І. О. Виготовлення, монтаж та експлуатація обладнання хімічних виробництв: підручник. - К.: НТУУ "КПІ", 2012. - С. 73, рис. 2.65]. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд теплообмінника; на Фіг. 2 - поздовжній розріз калача. Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків 1 зовнішні труби 2 і розміщені в них внутрішні труби 3, з'єднані між собою за допомогою калачів 4 з фланцями 5, при цьому на внутрішній поверхні калачів 4 виконані спіральні ребра 6 (Фіг. 1, 2). Кожний з калачів 4 також може бути виготовлено з двох зварених між собою штампованих половинок (Фіг. 1, 2). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника один з теплоносіїв рухається по зовнішніх трубах 2, перетікаючи з одної в іншу крізь патрубки 1, а інший теплоносій - по внутрішніх трубах 3, перетікаючи з одної в іншу крізь калачі 4, під час проходження яких завдяки спіральним ребрам 6 він, крім прямолінійного, набуває ще обертового руху, що інтенсифікує процес тепловіддачі у внутрішніх трубах 3. Пропонована корисна модель може бути застосована як для виготовлення нових, так і модернізації існуючих теплообмінників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, який відрізняється тим, що на внутрішній поверхні калачів виконані спіральні ребра. 2. Теплообмінник за п. 1, який відрізняється тим, що кожний з калачів виконаний з двох зварених між собою штампованих половинок. 1 UA 120697 U 2 UA 120697 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
