Теплообмінник “труба в трубі”

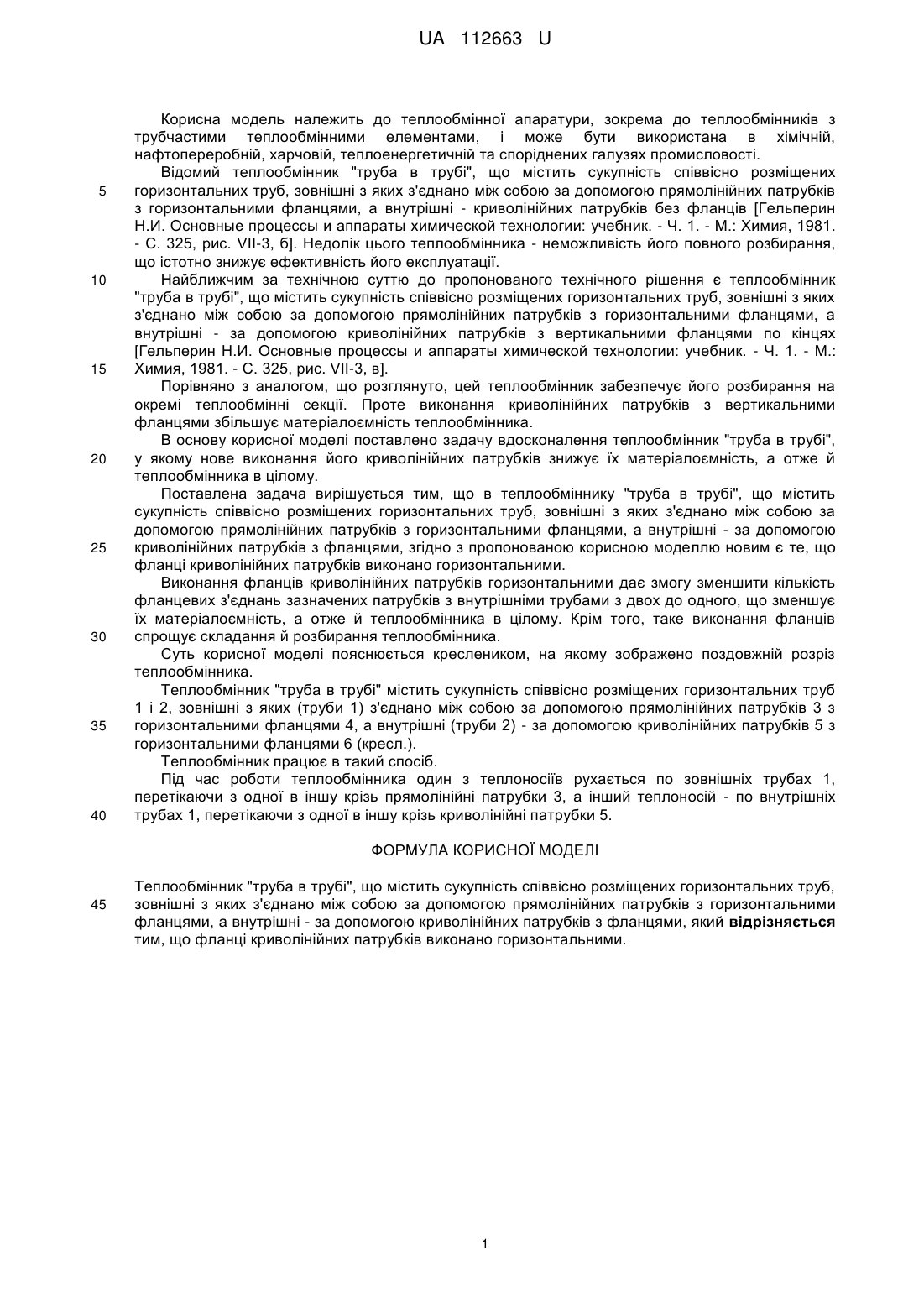

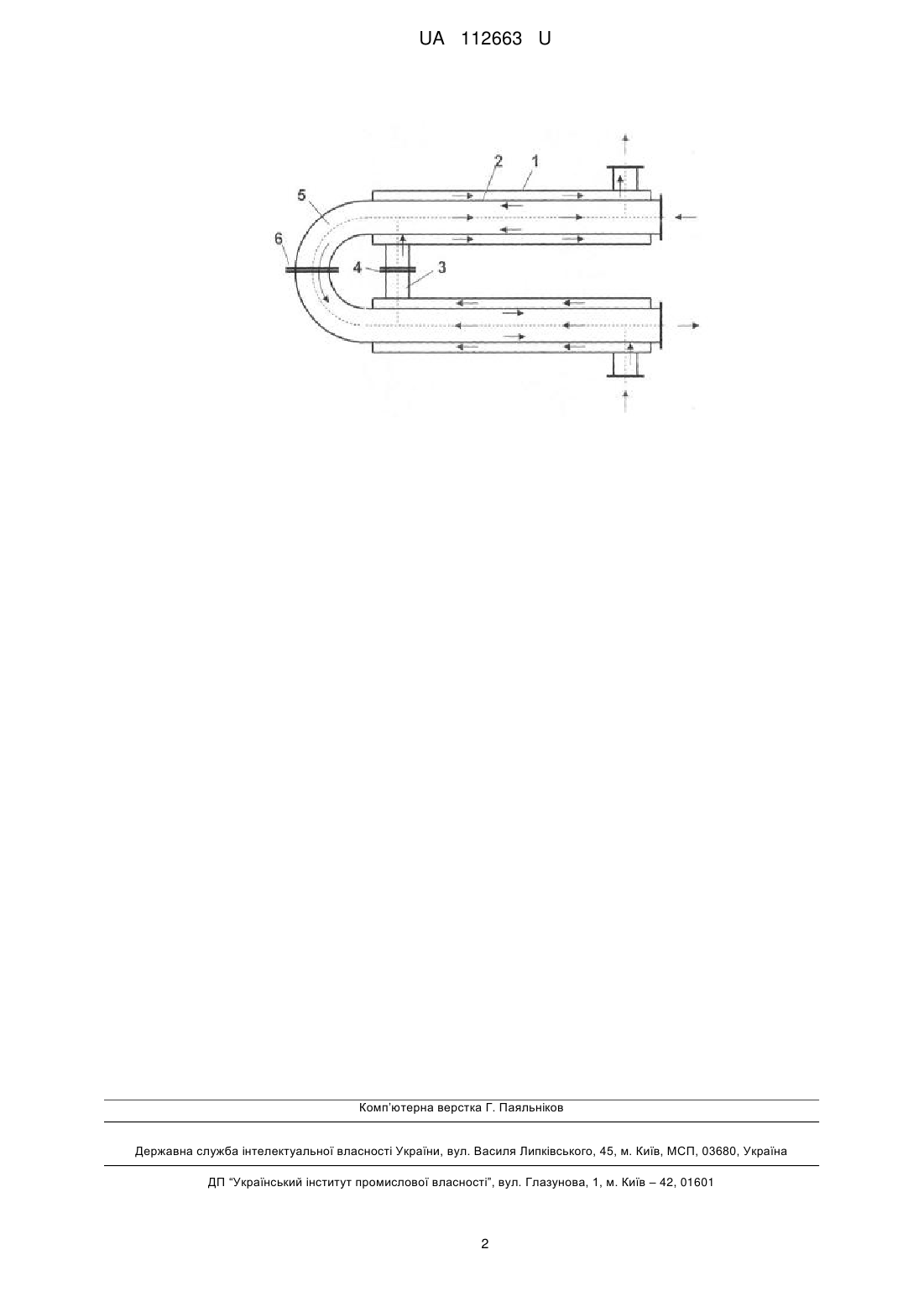

Реферат: Теплообмінник "труба в трубі" містить сукупність співвісно розміщених горизонтальних труб, зовнішні з яких з'єднано між собою за допомогою прямолінійних патрубків з горизонтальними фланцями, а внутрішні - за допомогою криволінійних патрубків з фланцями, причому фланці криволінійних патрубків виконано горизонтальними. UA 112663 U (12) UA 112663 U UA 112663 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та споріднених галузях промисловості. Відомий теплообмінник "труба в трубі", що містить сукупність співвісно розміщених горизонтальних труб, зовнішні з яких з'єднано між собою за допомогою прямолінійних патрубків з горизонтальними фланцями, а внутрішні - криволінійних патрубків без фланців [Гельперин Н.И. Основные процессы и аппараты химической технологии: учебник. - Ч. 1. - М.: Химия, 1981. - С. 325, рис. VII-3, б]. Недолік цього теплообмінника - неможливість його повного розбирання, що істотно знижує ефективність його експлуатації. Найближчим за технічною суттю до пропонованого технічного рішення є теплообмінник "труба в трубі", що містить сукупність співвісно розміщених горизонтальних труб, зовнішні з яких з'єднано між собою за допомогою прямолінійних патрубків з горизонтальними фланцями, а внутрішні - за допомогою криволінійних патрубків з вертикальними фланцями по кінцях [Гельперин Н.И. Основные процессы и аппараты химической технологии: учебник. - Ч. 1. - М.: Химия, 1981. - С. 325, рис. VII-3, в]. Порівняно з аналогом, що розглянуто, цей теплообмінник забезпечує його розбирання на окремі теплообмінні секції. Проте виконання криволінійних патрубків з вертикальними фланцями збільшує матеріалоємність теплообмінника. В основу корисної моделі поставлено задачу вдосконалення теплообмінник "труба в трубі", у якому нове виконання його криволінійних патрубків знижує їх матеріалоємність, а отже й теплообмінника в цілому. Поставлена задача вирішується тим, що в теплообміннику "труба в трубі", що містить сукупність співвісно розміщених горизонтальних труб, зовнішні з яких з'єднано між собою за допомогою прямолінійних патрубків з горизонтальними фланцями, а внутрішні - за допомогою криволінійних патрубків з фланцями, згідно з пропонованою корисною моделлю новим є те, що фланці криволінійних патрубків виконано горизонтальними. Виконання фланців криволінійних патрубків горизонтальними дає змогу зменшити кількість фланцевих з'єднань зазначених патрубків з внутрішніми трубами з двох до одного, що зменшує їх матеріалоємність, а отже й теплообмінника в цілому. Крім того, таке виконання фланців спрощує складання й розбирання теплообмінника. Суть корисної моделі пояснюється креслеником, на якому зображено поздовжній розріз теплообмінника. Теплообмінник "труба в трубі" містить сукупність співвісно розміщених горизонтальних труб 1 і 2, зовнішні з яких (труби 1) з'єднано між собою за допомогою прямолінійних патрубків 3 з горизонтальними фланцями 4, а внутрішні (труби 2) - за допомогою криволінійних патрубків 5 з горизонтальними фланцями 6 (кресл.). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника один з теплоносіїв рухається по зовнішніх трубах 1, перетікаючи з одної в іншу крізь прямолінійні патрубки 3, а інший теплоносій - по внутрішніх трубах 1, перетікаючи з одної в іншу крізь криволінійні патрубки 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Теплообмінник "труба в трубі", що містить сукупність співвісно розміщених горизонтальних труб, зовнішні з яких з'єднано між собою за допомогою прямолінійних патрубків з горизонтальними фланцями, а внутрішні - за допомогою криволінійних патрубків з фланцями, який відрізняється тим, що фланці криволінійних патрубків виконано горизонтальними. 1 UA 112663 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
