Пристрій для отримання поштових відправлень і їжі швидкого приготування

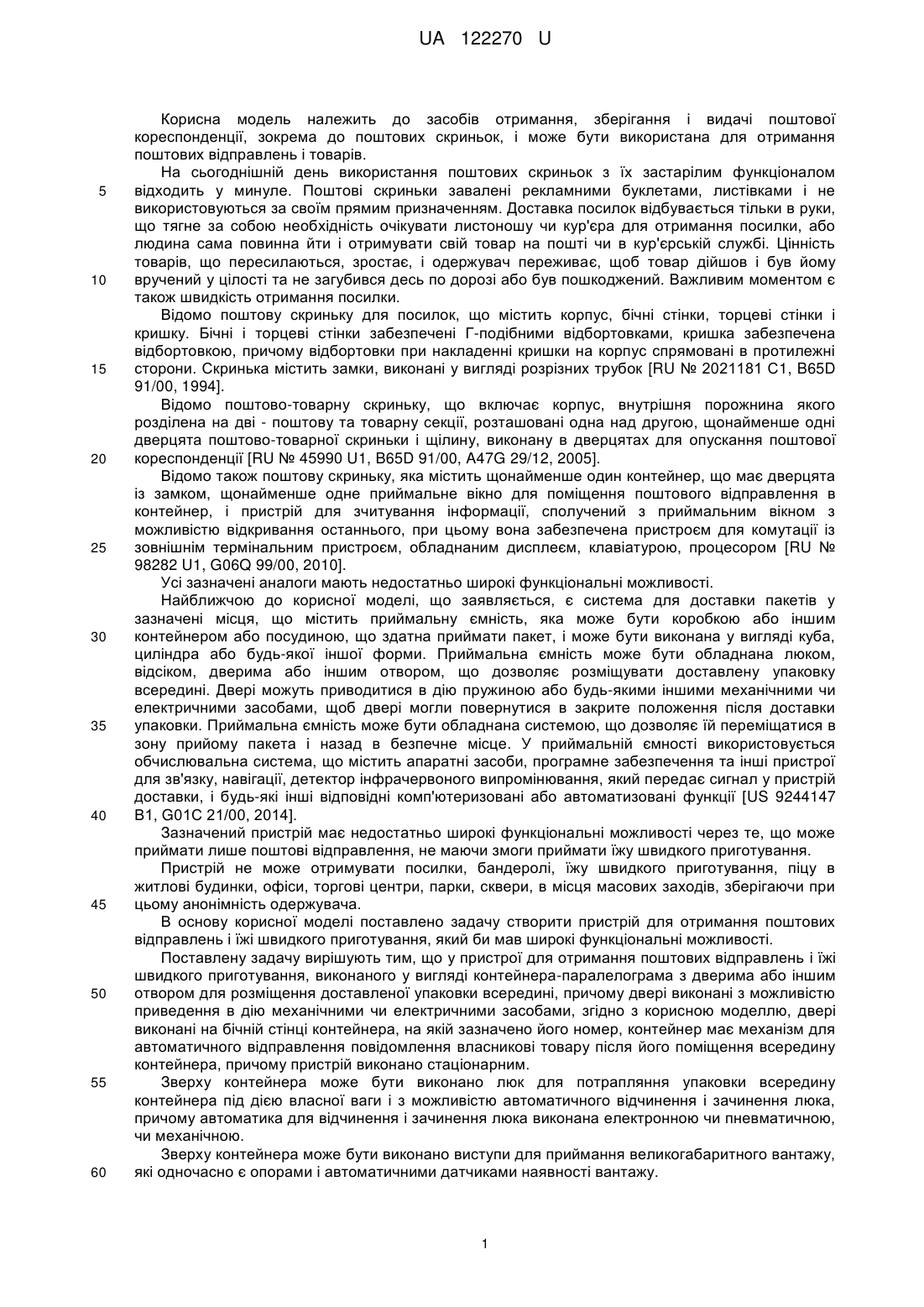

Реферат: UA 122270 U UA 122270 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів отримання, зберігання і видачі поштової кореспонденції, зокрема до поштових скриньок, і може бути використана для отримання поштових відправлень і товарів. На сьогоднішній день використання поштових скриньок з їх застарілим функціоналом відходить у минуле. Поштові скриньки завалені рекламними буклетами, листівками і не використовуються за своїм прямим призначенням. Доставка посилок відбувається тільки в руки, що тягне за собою необхідність очікувати листоношу чи кур'єра для отримання посилки, або людина сама повинна йти і отримувати свій товар на пошті чи в кур'єрській службі. Цінність товарів, що пересилаються, зростає, і одержувач переживає, щоб товар дійшов і був йому вручений у цілості та не загубився десь по дорозі або був пошкоджений. Важливим моментом є також швидкість отримання посилки. Відомо поштову скриньку для посилок, що містить корпус, бічні стінки, торцеві стінки і кришку. Бічні і торцеві стінки забезпечені Г-подібними відбортовками, кришка забезпечена відбортовкою, причому відбортовки при накладенні кришки на корпус спрямовані в протилежні сторони. Скринька містить замки, виконані у вигляді розрізних трубок [RU № 2021181 С1, B65D 91/00, 1994]. Відомо поштово-товарну скриньку, що включає корпус, внутрішня порожнина якого розділена на дві - поштову та товарну секції, розташовані одна над другою, щонайменше одні дверцята поштово-товарної скриньки і щілину, виконану в дверцятах для опускання поштової кореспонденції [RU № 45990 U1, B65D 91/00, A47G 29/12, 2005]. Відомо також поштову скриньку, яка містить щонайменше один контейнер, що має дверцята із замком, щонайменше одне приймальне вікно для поміщення поштового відправлення в контейнер, і пристрій для зчитування інформації, сполучений з приймальним вікном з можливістю відкривання останнього, при цьому вона забезпечена пристроєм для комутації із зовнішнім термінальним пристроєм, обладнаним дисплеєм, клавіатурою, процесором [RU № 98282 U1, G06Q 99/00, 2010]. Усі зазначені аналоги мають недостатньо широкі функціональні можливості. Найближчою до корисної моделі, що заявляється, є система для доставки пакетів у зазначені місця, що містить приймальну ємність, яка може бути коробкою або іншим контейнером або посудиною, що здатна приймати пакет, і може бути виконана у вигляді куба, циліндра або будь-якої іншої форми. Приймальна ємність може бути обладнана люком, відсіком, дверима або іншим отвором, що дозволяє розміщувати доставлену упаковку всередині. Двері можуть приводитися в дію пружиною або будь-якими іншими механічними чи електричними засобами, щоб двері могли повернутися в закрите положення після доставки упаковки. Приймальна ємність може бути обладнана системою, що дозволяє їй переміщатися в зону прийому пакета і назад в безпечне місце. У приймальній ємності використовується обчислювальна система, що містить апаратні засоби, програмне забезпечення та інші пристрої для зв'язку, навігації, детектор інфрачервоного випромінювання, який передає сигнал у пристрій доставки, і будь-які інші відповідні комп'ютеризовані або автоматизовані функції [US 9244147 В1, G01С 21/00, 2014]. Зазначений пристрій має недостатньо широкі функціональні можливості через те, що може приймати лише поштові відправлення, не маючи змоги приймати їжу швидкого приготування. Пристрій не може отримувати посилки, бандеролі, їжу швидкого приготування, піцу в житлові будинки, офіси, торгові центри, парки, сквери, в місця масових заходів, зберігаючи при цьому анонімність одержувача. В основу корисної моделі поставлено задачу створити пристрій для отримання поштових відправлень і їжі швидкого приготування, який би мав широкі функціональні можливості. Поставлену задачу вирішують тим, що у пристрої для отримання поштових відправлень і їжі швидкого приготування, виконаного у вигляді контейнера-паралелограма з дверима або іншим отвором для розміщення доставленої упаковки всередині, причому двері виконані з можливістю приведення в дію механічними чи електричними засобами, згідно з корисною моделлю, двері виконані на бічній стінці контейнера, на якій зазначено його номер, контейнер має механізм для автоматичного відправлення повідомлення власникові товару після його поміщення всередину контейнера, причому пристрій виконано стаціонарним. Зверху контейнера може бути виконано люк для потрапляння упаковки всередину контейнера під дією власної ваги і з можливістю автоматичного відчинення і зачинення люка, причому автоматика для відчинення і зачинення люка виконана електронною чи пневматичною, чи механічною. Зверху контейнера може бути виконано виступи для приймання великогабаритного вантажу, які одночасно є опорами і автоматичними датчиками наявності вантажу. 1 UA 122270 U 5 10 15 20 25 30 35 40 45 50 55 60 Двері можуть бути обладнано кнопковим пультом для введення цифрового пароля. Двері можуть бути обладнано механічним замком з ключем. Пристрій може бути розміщено перед будинком або на певному поверсі, де є відкритий майданчик для вивантаження доставлених посилок, або в холі багатоповерхового будинку на першому поверсі, Над пристроєм передбачено візуальні маяки у вигляді світлодіодів або інфрачервоних світлодіодів для роботи у режимі передавача. Пристрій, що заявляється, має широкі функціональні можливості: отримання посилок, бандеролей, їжі швидкого приготування, піци в житлові будинки, офіси, торгові центри, парки, сквери, в місця масових заходів. Пристроєм може скористатися будь-який бажаючий, навіть якщо цей пристрій знаходиться в громадському місці, при цьому зберігається анонімність одержувача. Пристрій здатний отримувати кореспонденцію, посилки або їжу не тільки від кур'єрської служби, листоноші, а також доставлені дронами. За допомогою цього пристрою можна замовити і отримати посилку поза домом проживання або в громадському місці, навіть якщо одержувач перебуває в іншому місті. Немає необхідності бути особисто присутнім при отриманні вантажу. Всі процеси про повідомлення після поміщення посилки в пристрій відбуваються в автоматичному режимі. Корисна модель пояснюється рисунками. На Фіг. 1 зображено пристрій для отримання поштових відправлень і їжі швидкого приготування; На Фіг. 2 - пристрій з виступами і механічним замком; на Фіг. 3 - пристрій з виступами і кнопковим пультом; на Фіг. 4 - пристрій з доставленою їжею швидкого приготування - піцою. Пристрій для отримання поштових відправлень і їжі швидкого приготування виконано у вигляді контейнера-паралелограма з дверима 1 на бічній стінці, на якій зазначено його номер 2. Зверху контейнера може бути виконано люк 3 для потрапляння упаковки всередину контейнера під дією власної ваги і з можливістю автоматичного відчинення і зачинення люку 3, причому автоматика для відчинення і зачинення люку З виконана електронною, чи пневматичною, чи механічною. Зверху контейнера може бути виконано виступи 4 для приймання великогабаритного вантажу, які одночасно є опорами і автоматичними датчиками наявності вантажу. Двері 1 можуть бути обладнано механічним замком 5 з ключем або кнопковим пультом 6 для введення цифрового пароля. Пристрій виконано з можливістю автоматичного відправлення повідомлення власникові товару після його поміщення всередину контейнера. Над пристроєм передбачені візуальні маяки у вигляді світлодіодів або інфрачервоних світлодіодів (не показано) для роботи у режимі передавача. Пристрій виконано стаціонарним і може бути розміщено перед будинком або на певному поверсі, де є відкритий майданчик для вивантаження доставлених посилок, або в холі багатоповерхового будинку на першому поверсі. Пристрій функціонує наступним чином. Поштові відправленні і їжу швидкого приготування можуть доставлятися безпілотними літальними апаратами (дронами) або кур'єрами. Посилки, що доставляються дронами, можуть автоматично поміщатися всередину контейнера через люк 3 для його збереження до прибуття господаря або в разі доставки габаритного вантажу чи піци можуть бути вивантажені зверху контейнера на виступи 4. Як тільки вантаж виявиться на/або в контейнері, йде автоматична відправка повідомлення власникові про доставлений вантаж. Взаємодія пристрою і дрона відбувається через GPRS, або GLONASS, або QZSS, або SBAS, або по радіоканалу, або через візуальний контакт за допомогою відеокамери, встановленої на дрон. Для точнішого позиціонування дрона над пристроєм одержувача передбачені візуальні маяки у вигляді світлодіодів або інфрачервоні світлодіоди, які працюють у режимі передавача. Кур'єр може доставляти поштові відправлення вручну через двері 1 контейнера, а після доставки йде автоматична відправка CMC повідомлення про наявність всередині контейнера вантажу, доступ до якого здійснюють через бічні двері 1 за допомогою ключа, що вставляють в механічний замок 5. Замовлення товару (їжі швидкого приготування) здійснюють через Інтернет. Користувачі за допомогою програми вибирають на карті зручні для себе місця отримання товару. Всі пристрої, 2 UA 122270 U 5 вказані на електронній карті, мають номер 2, зазначений на корпусі контейнера. Покупці вибирають вільні номери, які на карті підсвічуються певним кольором або тестовим повідомленням, вказують координати, куди кур'єр повинен доставити і помістити вантаж. Якщо замовник отримує товар за допомогою дрона, наприклад піцу, а розмір її такий, що не дозволяє розміститися всередині контейнера, для цього є можливість прийняти товар на виступи 4, які одночасно є опорами і автоматичними датчиками наявності вантажу. Після опускання вантажу спрацьовує механізм, що відправляє CMC (Фіг. 4). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Пристрій для отримання поштових відправлень і їжі швидкого приготування, що виконаний у вигляді контейнера-паралелограма з дверима або іншим отвором для розміщення доставленої упаковки всередині, причому двері виконані з можливістю приведення в дію механічними чи електричними засобами, який відрізняється тим, що двері виконані на бічній стінці контейнера, на якій зазначено його номер, контейнер має механізм для автоматичного відправлення повідомлення власникові товару про його поміщення всередину контейнера, причому пристрій виконано стаціонарним. 2. Пристрій за п. 1, який відрізняється тим, що зверху контейнера виконано люк для потрапляння упаковки всередину контейнера під дією власної ваги і з можливістю автоматичного відчинення і зачинення люка. 3. Пристрій за п. 2, який відрізняється тим, що автоматика для відчинення і зачинення люка виконана електронною чи пневматичною, чи механічною. 4. Пристрій за п. 1, який відрізняється тим, що зверху контейнера виконано виступи для приймання великогабаритного вантажу, які одночасно є опорами і автоматичними датчиками наявності вантажу. 5. Пристрій за п. 1, який відрізняється тим, що двері обладнано кнопковим пультом для введення цифрового пароля. 6. Пристрій за п. 1, який відрізняється тим, що двері обладнано механічним замком з ключем. 7. Пристрій за п. 1, який відрізняється тим, що його розміщено перед будинком або на певному поверсі, де є відкритий майданчик для вивантаження доставлених посилок, або в холі багатоповерхового будинку на першому поверсі. 8. Пристрій за п. 1, який відрізняється тим, що над пристроєм передбачені візуальні маяки у вигляді світлодіодів або інфрачервоних світлодіодів для роботи у режимі передавача. 3 UA 122270 U 4 UA 122270 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
