Вентиляційна система

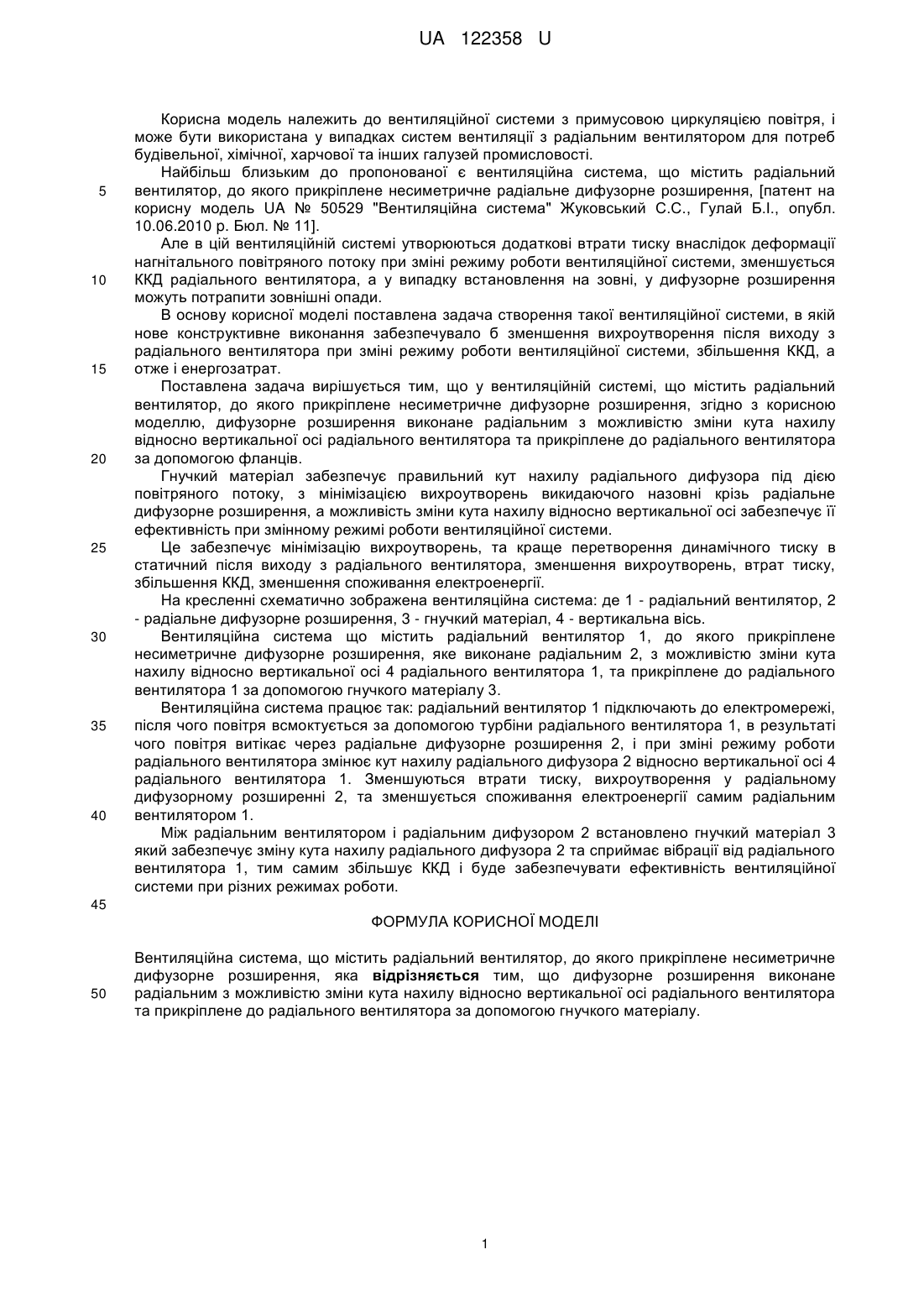

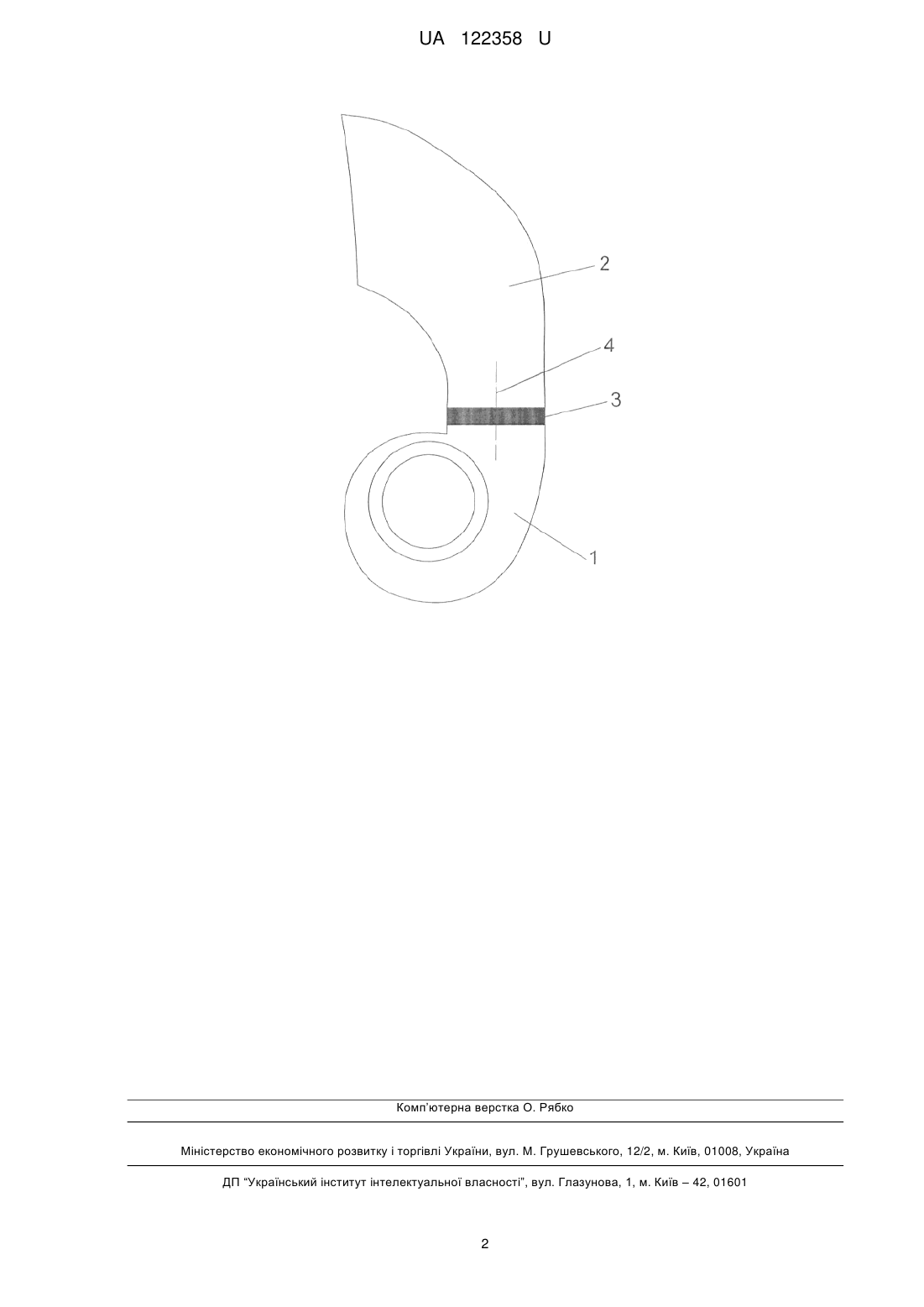

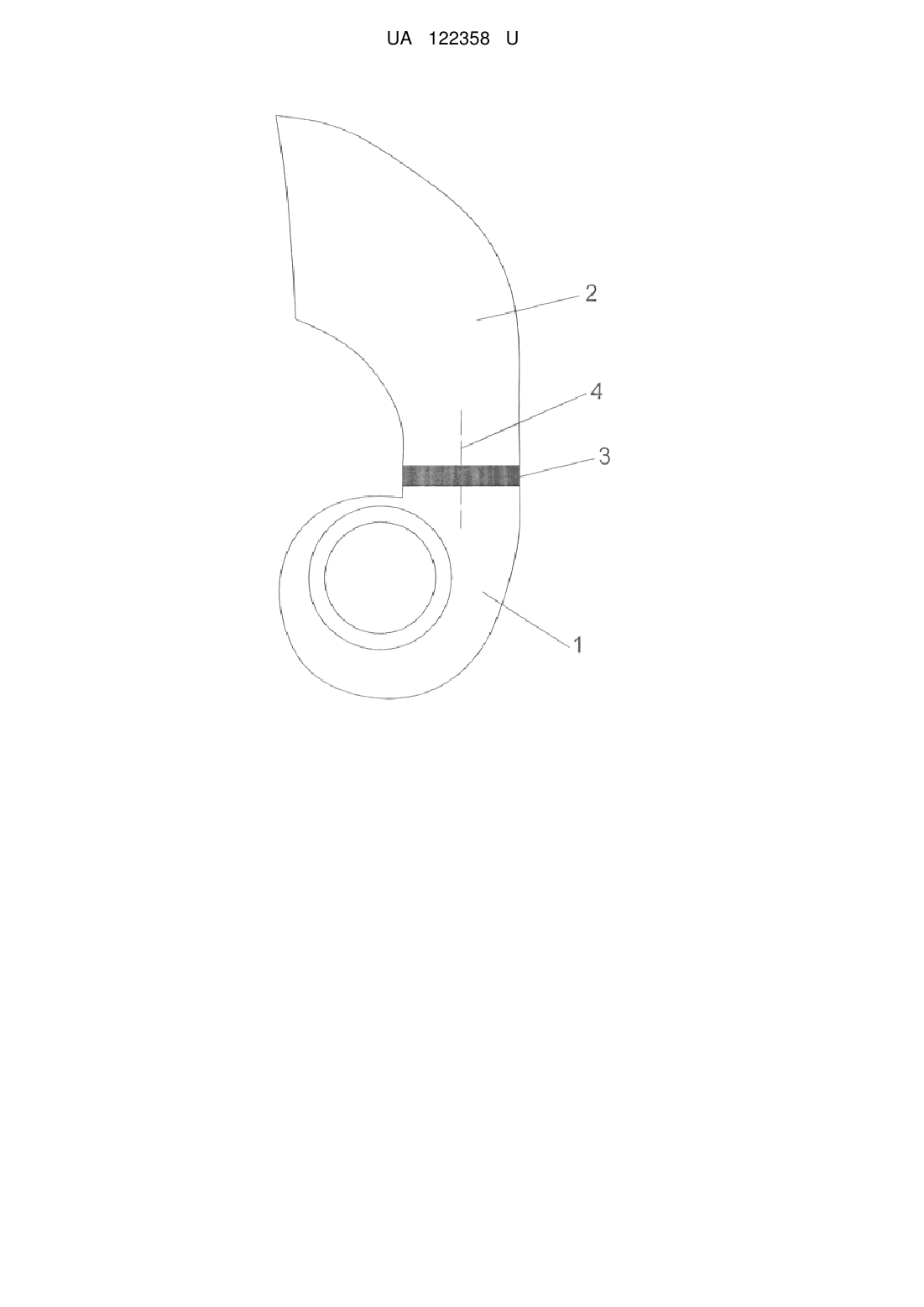

Реферат: UA 122358 U UA 122358 U 5 10 15 20 25 30 35 40 Корисна модель належить до вентиляційної системи з примусовою циркуляцією повітря, і може бути використана у випадках систем вентиляції з радіальним вентилятором для потреб будівельної, хімічної, харчової та інших галузей промисловості. Найбільш близьким до пропонованої є вентиляційна система, що містить радіальний вентилятор, до якого прикріплене несиметричне радіальне дифузорне розширення, [патент на корисну модель UA № 50529 "Вентиляційна система" Жуковський С.С., Гулай Б.І., опубл. 10.06.2010 p. Бюл. № 11]. Але в цій вентиляційній системі утворюються додаткові втрати тиску внаслідок деформації нагнітального повітряного потоку при зміні режиму роботи вентиляційної системи, зменшується ККД радіального вентилятора, а у випадку встановлення на зовні, у дифузорне розширення можуть потрапити зовнішні опади. В основу корисної моделі поставлена задача створення такої вентиляційної системи, в якій нове конструктивне виконання забезпечувало б зменшення вихроутворення після виходу з радіального вентилятора при зміні режиму роботи вентиляційної системи, збільшення ККД, а отже і енергозатрат. Поставлена задача вирішується тим, що у вентиляційній системі, що містить радіальний вентилятор, до якого прикріплене несиметричне дифузорне розширення, згідно з корисною моделлю, дифузорне розширення виконане радіальним з можливістю зміни кута нахилу відносно вертикальної осі радіального вентилятора та прикріплене до радіального вентилятора за допомогою фланців. Гнучкий матеріал забезпечує правильний кут нахилу радіального дифузора під дією повітряного потоку, з мінімізацією вихроутворень викидаючого назовні крізь радіальне дифузорне розширення, а можливість зміни кута нахилу відносно вертикальної осі забезпечує її ефективність при змінному режимі роботи вентиляційної системи. Це забезпечує мінімізацію вихроутворень, та краще перетворення динамічного тиску в статичний після виходу з радіального вентилятора, зменшення вихроутворень, втрат тиску, збільшення ККД, зменшення споживання електроенергії. Hа кресленні схематично зображена вентиляційна система: де 1 - радіальний вентилятор, 2 - радіальне дифузорне розширення, 3 - гнучкий матеріал, 4 - вертикальна вісь. Вентиляційна система що містить радіальний вентилятор 1, до якого прикріплене несиметричне дифузорне розширення, яке виконане радіальним 2, з можливістю зміни кута нахилу відносно вертикальної осі 4 радіального вентилятора 1, та прикріплене до радіального вентилятора 1 за допомогою гнучкого матеріалу 3. Вентиляційна система працює так: радіальний вентилятор 1 підключають до електромережі, після чого повітря всмоктується за допомогою турбіни радіального вентилятора 1, в результаті чого повітря витікає через радіальне дифузорне розширення 2, і при зміні режиму роботи радіального вентилятора змінює кут нахилу радіального дифузора 2 відносно вертикальної осі 4 радіального вентилятора 1. Зменшуються втрати тиску, вихроутворення у радіальному дифузорному розширенні 2, та зменшується споживання електроенергії самим радіальним вентилятором 1. Між радіальним вентилятором і радіальним дифузором 2 встановлено гнучкий матеріал 3 який забезпечує зміну кута нахилу радіального дифузора 2 та сприймає вібрації від радіального вентилятора 1, тим самим збільшує ККД і буде забезпечувати ефективність вентиляційної системи при різних режимах роботи. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вентиляційна система, що містить радіальний вентилятор, до якого прикріплене несиметричне дифузорне розширення, яка відрізняється тим, що дифузорне розширення виконане радіальним з можливістю зміни кута нахилу відносно вертикальної осі радіального вентилятора та прикріплене до радіального вентилятора за допомогою гнучкого матеріалу. 1 UA 122358 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
