Вентиляційна установка

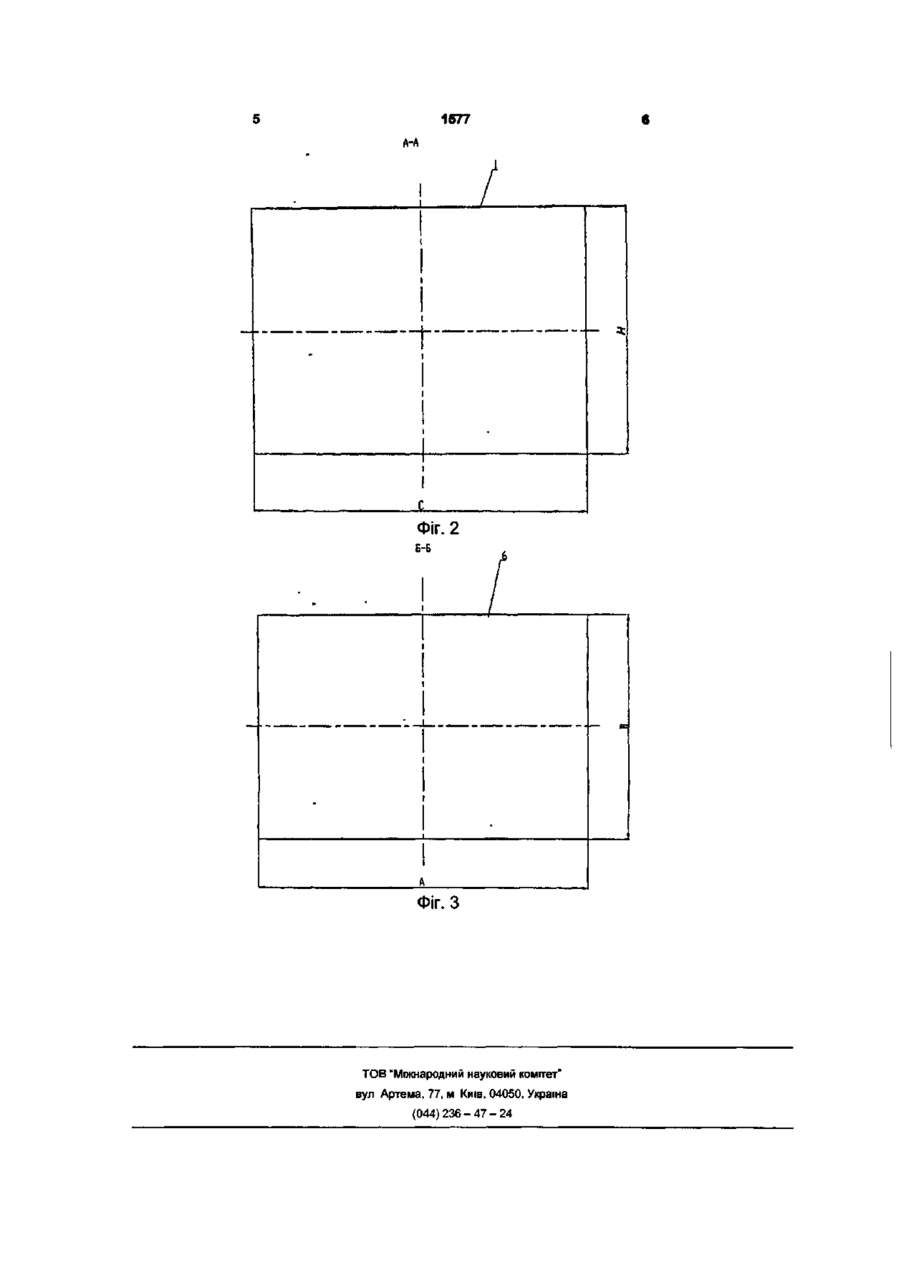

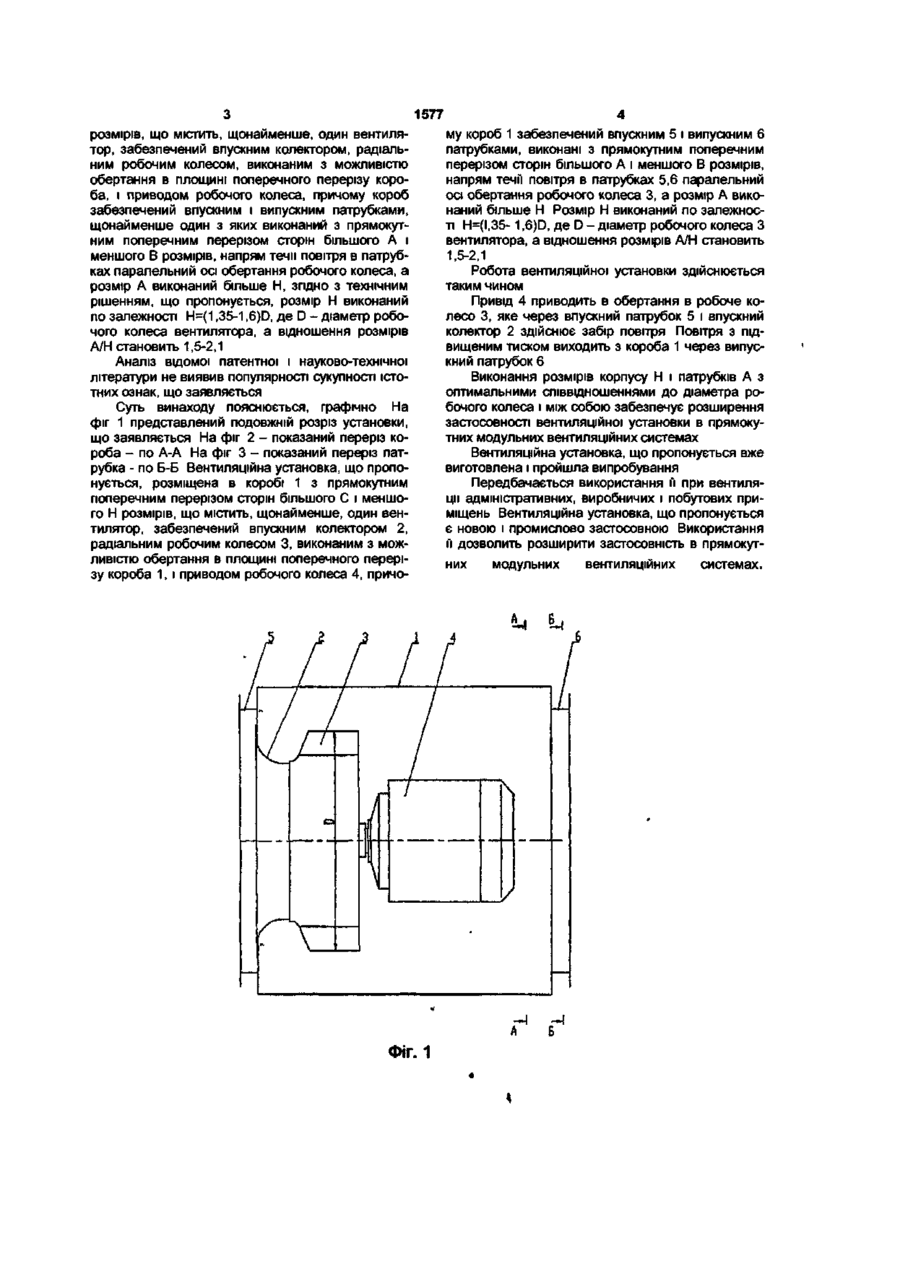

Вентиляційна установка, що розміщена в коробі з прямокутним поперечним перерізом сторін більшого С і меншого Н розмірів, що містить що Корисна модель, що пропонується відноситься до систем вентиляції з примусовою циркуляцією повітря за допомогою радіального вентилятора Вже ВІДОМІ вентиляційні установки, що використовуються в прямокутних модульних вентиляційних системах, розміщені в коробі з прямокутним поперечним перерізом сторін більшого С і меншого Н розмірів, що містять, щонайменше, один вентилятор, забезпечений впускним колектором, радіальним робочим колесом, виконаним з можливістю обертання в площині поперечного перерізу короба, і приводом робочого колеса, причому короб забезпечений впускним і випускним патрубками, принаймні, один з яких виконаний з прямокутним поперечним перерізом сторін більшого А і меншого В розмірів, а розмір А виконаний більше Н (Системы вентиляции и кондиционирования Теория і Практика М "Евраклимат", изд "Арина", 2000, стр 201 ) Недоліком цих установок є розташування осі обертання робочого колеса перпендикулярно напряму течи повітря в патрубках Таке розташування робочого колеса і патрубків приводить до того, що переріз виходу повітря з вентилятора менше перерізу вихідного патрубка У результаті є велика нерівномірність швидкості повітря у вихідному патрубку і підвищені динамічні втрати Відома також вентиляційна установка, розмі найменше один вентилятор, забезпечений впускним колектором, радіальним робочим колесом, виконаним з можливістю обертання в площині поперечного перерізу короба, і приводом робочого колеса, причому короб забезпечений впускним і випускним патрубками принаймні один з яких виконаний з прямокутним поперечним перерізом сторін більшого А і меншого В розмірів, напрям течи повітря в патрубках паралельний осі обертання робочого колеса, а розмір А виконаний більше Н, який відрізняється тим, що розмір Н виконаний за залежністю Н = (1,35 - 1,6) D, де D діаметр робочого колеса вентилятора, а відношення розмірів А/Н становить 1,5 - 2,1 щена в коробі з прямокутним поперечним перерізом сторін більшого С і меншого Н розмірів, що містить, щонайменше, один вентилятор, забезпечений впускним колектором, радіальним робочим колесом, виконаним з можливістю обертання в площині поперечного перерізу короба, і приводом робочого колеса, причому короб забезпечений впускним і випускним патрубками, принаймні, один з яких виконаний з прямокутним поперечним перерізом сторін більшого А і меншого В розмірів, напрям течи повітря в патрубках паралельний осі обертання робочого колеса (Патент Швеції №504528, опубл 1997 р F24F 7/00, F04D 17/16) Вказана відома установка має підвищені відносно діаметра робочого колеса вентилятора габарити і таке співвідношення розмірів патрубків, що не дозволяє її використовувати в прямокутних модульних вентиляційних системах Це істотно звужує область застосування таких установок Задачею технічного рішення, що пропонується є розширення застосовності вентиляційної установки шляхом оптимізацГі співвідношень розмірів поперечного перерізу короба і його патрубків Для рішення поставленої задачі з вказаним технічним результатом у ВІДОМІЙ вентиляційній установці, розміщеній в коробі з прямокутним поперечним перерізом сторін більшого С і меншого Н І ю 1577 розмірів, що містить, щонайменше, один вентилятор, забезпечений впускним колектором, радіальним робочим колесом, виконаним з можливістю обертання в площині поперечного перерізу короба, і приводом робочого колеса, причому короб забезпечений впускним і випускним патрубками, щонайменше один з яких виконаний з прямокутним поперечним перерізом сторін більшого А і меншого В розмірів, напрям течи повітря в патрубках паралельний осі обертання робочого колеса, а розмір А виконаний більше Н, згідно з технічним рішенням, що пропонується, розмір Н виконаний по залежності Н=(1,35-1,6)D, де D - діаметр робочого колеса вентилятора, а відношення розмірів А/Н становить 1,5-2,1 Аналіз відомої патентної і науково-технічної літератури не виявив популярності сукупності істотних ознак, що заявляється Суть винаходу пояснюється, графічно На фіг 1 представлений подовжній розріз установки, що заявляється На фіг 2 - показаний переріз короба - по А-А На фіг 3 - показаний переріз патрубка - по Б-Б Вентиляційна установка, що пропонується, розміщена в коробі 1 з прямокутним поперечним перерізом сторін більшого С і меншого Н розмірів, що містить, щонайменше, один вентилятор, забезпечений впускним колектором 2, радіальним робочим колесом 3, виконаним з можливістю обертання в площині поперечного перерізу короба 1, і приводом робочого колеса 4, причо му короб 1 забезпечений впускним 5 і випускним 6 патрубками, виконані з прямокутним поперечним перерізом сторін більшого А і меншого В розмірів, напрям течи повітря в патрубках 5,6 паралельний осі обертання робочого колеса 3, а розмір А виконаний більше Н Розмір Н виконаний по залежності Н=(І,35- 1,6)D, де D - діаметр робочого колеса З вентилятора, а відношення розмірів А/Н становить 1,5-2,1 Робота вентиляційної установки здійснюється таким чином Привід 4 приводить в обертання в робоче колесо 3, яке через впускний патрубок 5 і впускний колектор 2 здійснює забір повітря Повітря з підвищеним тиском виходить з короба 1 через випускний патрубок 6 Виконання розмірів корпусу Н і патрубків А з оптимальними співвідношеннями до діаметра робочого колеса і між собою забезпечує розширення застосовності вентиляційної установки в прямокутних модульних вентиляційних системах Вентиляційна установка, що пропонується вже виготовлена і пройшла випробування Передбачається використання її при вентиляції адміністративних, виробничих і побутових приміщень Вентиляційна установка, що пропонується є новою і промислово застосовною Використання її дозволить розширити застосовність в прямокутних модульних вентиляційних системах. -І Б ФІГ. 1 1577 AA 1 1 1 с Фіг. 2 Е-Б * Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24 — a:
