Розгортка коробки для зберігання архівних документів

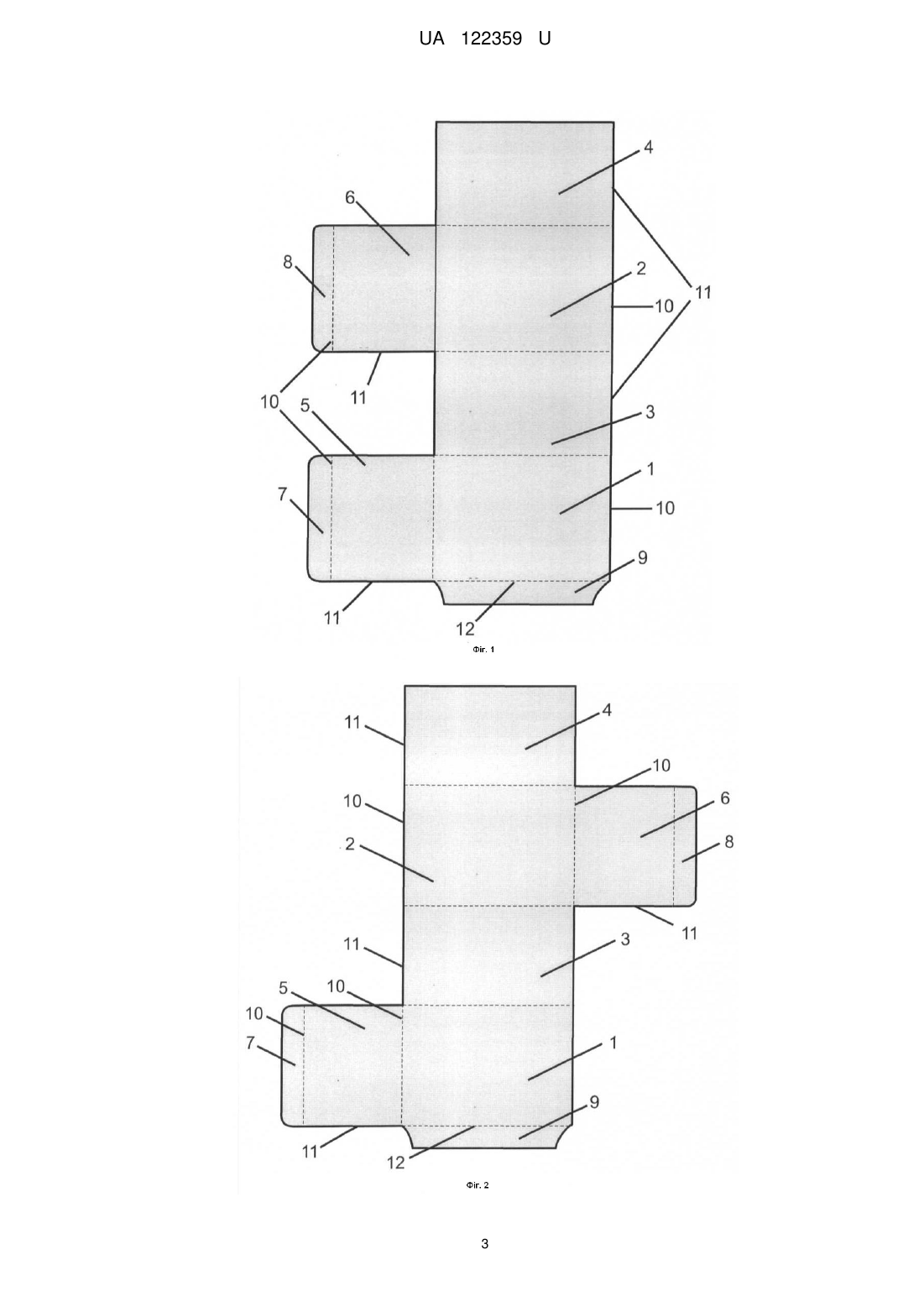

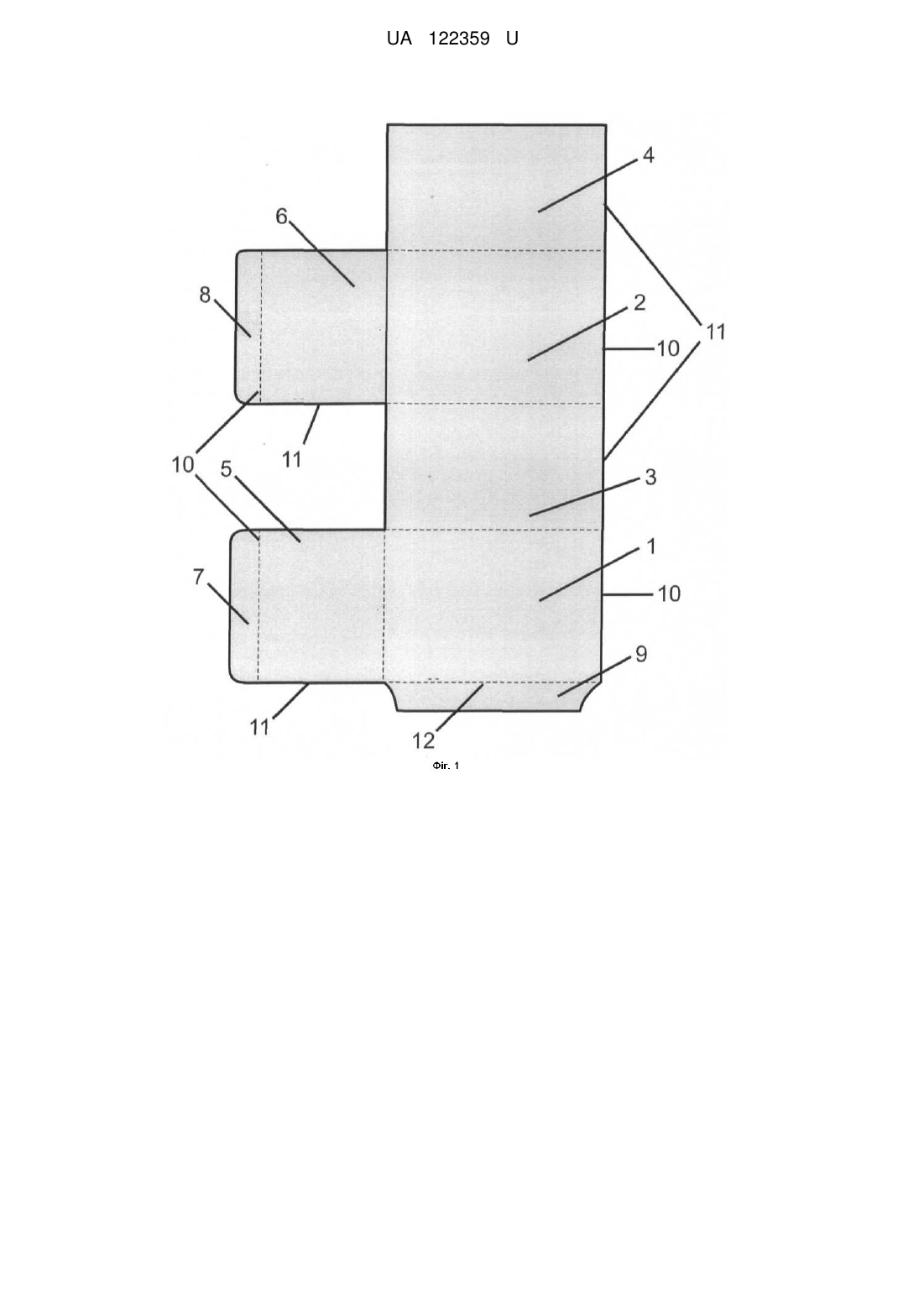

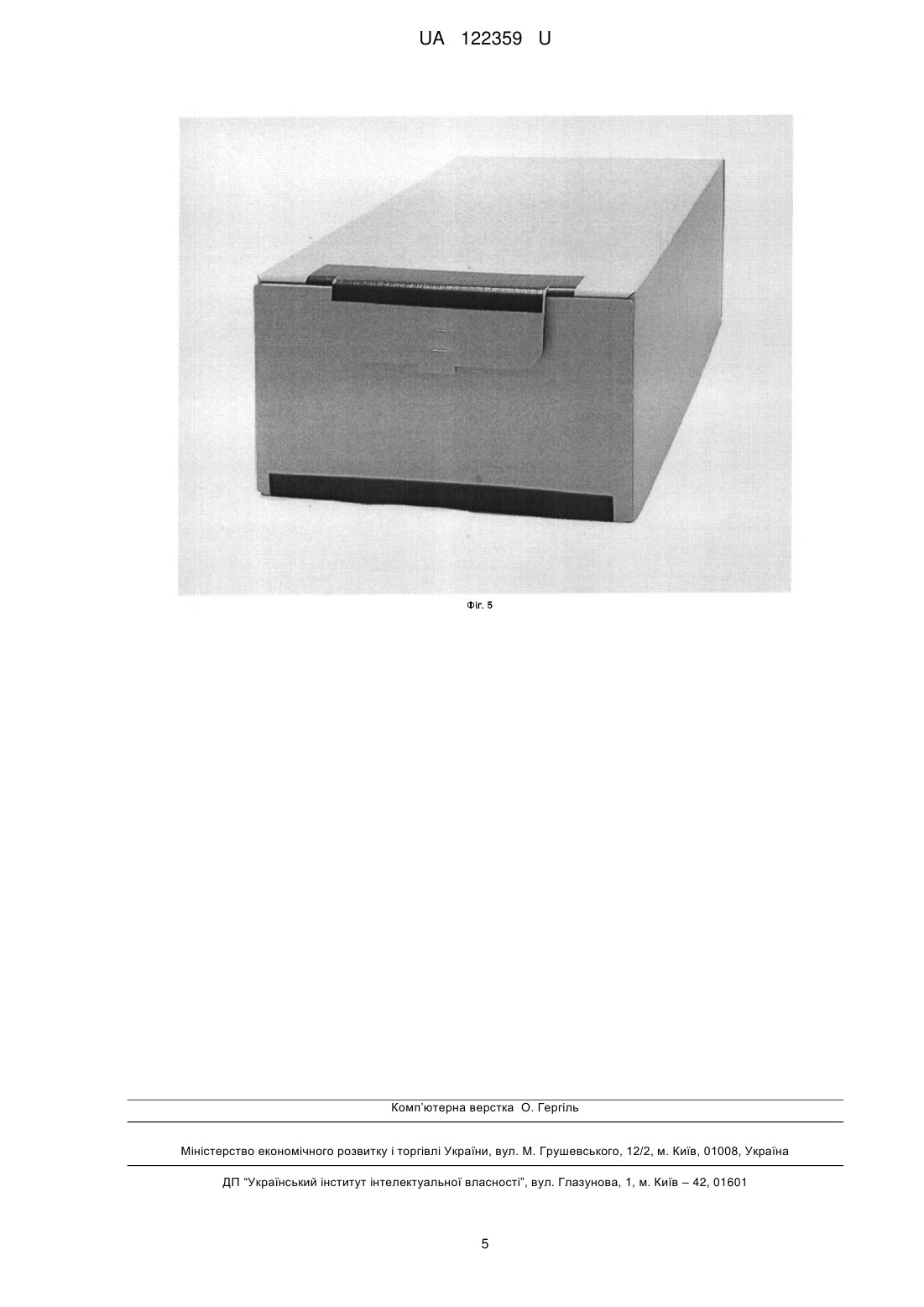

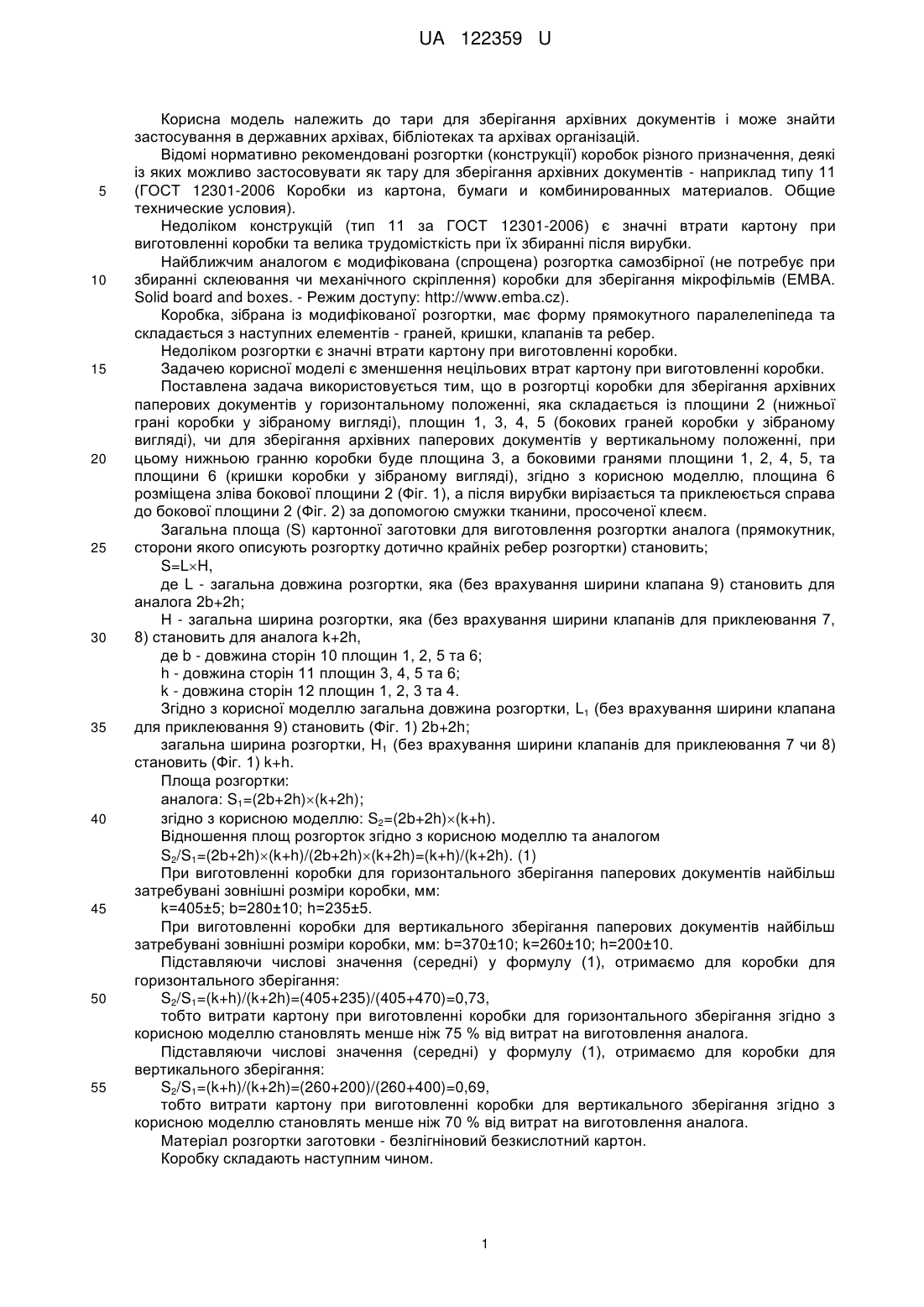

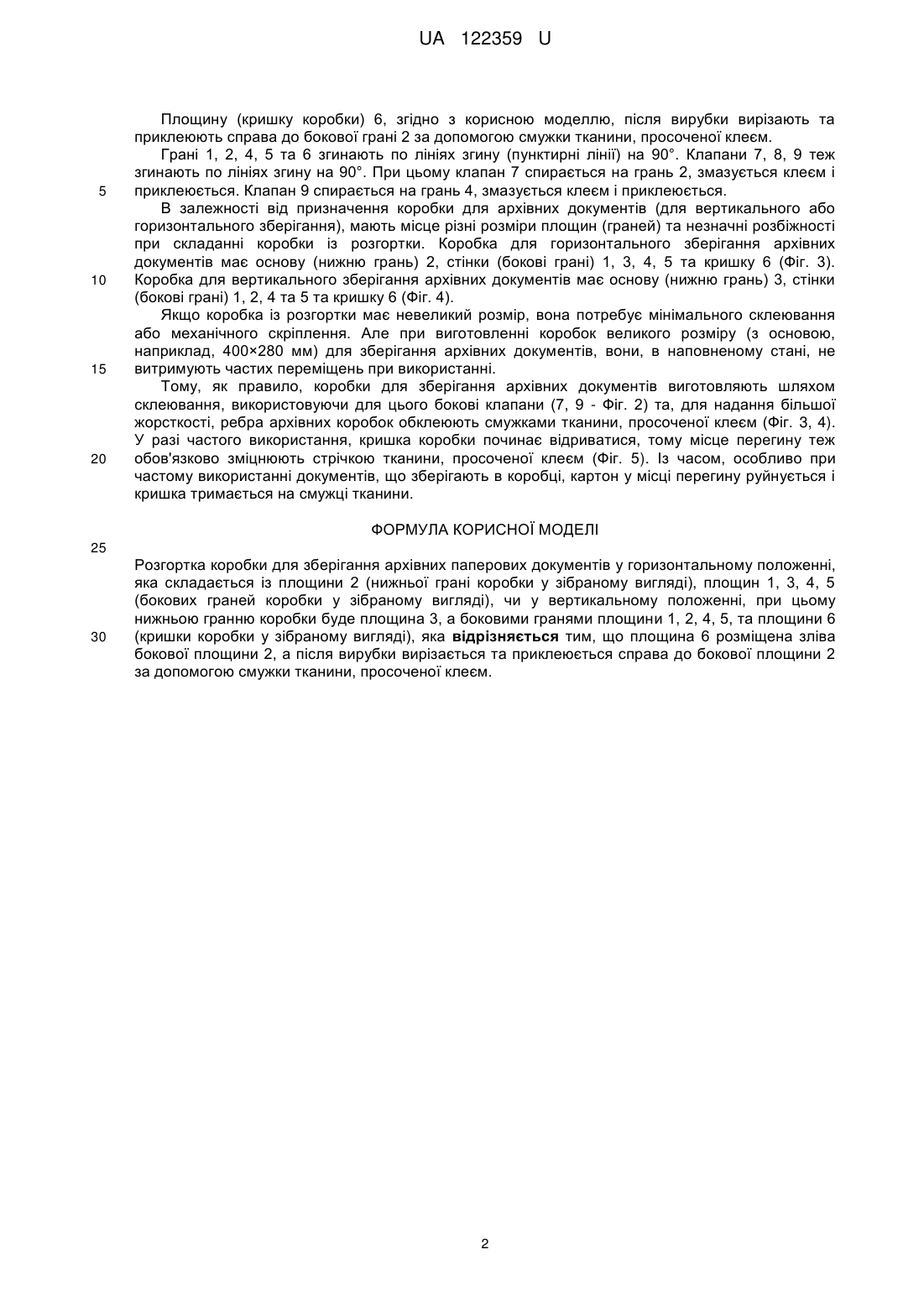

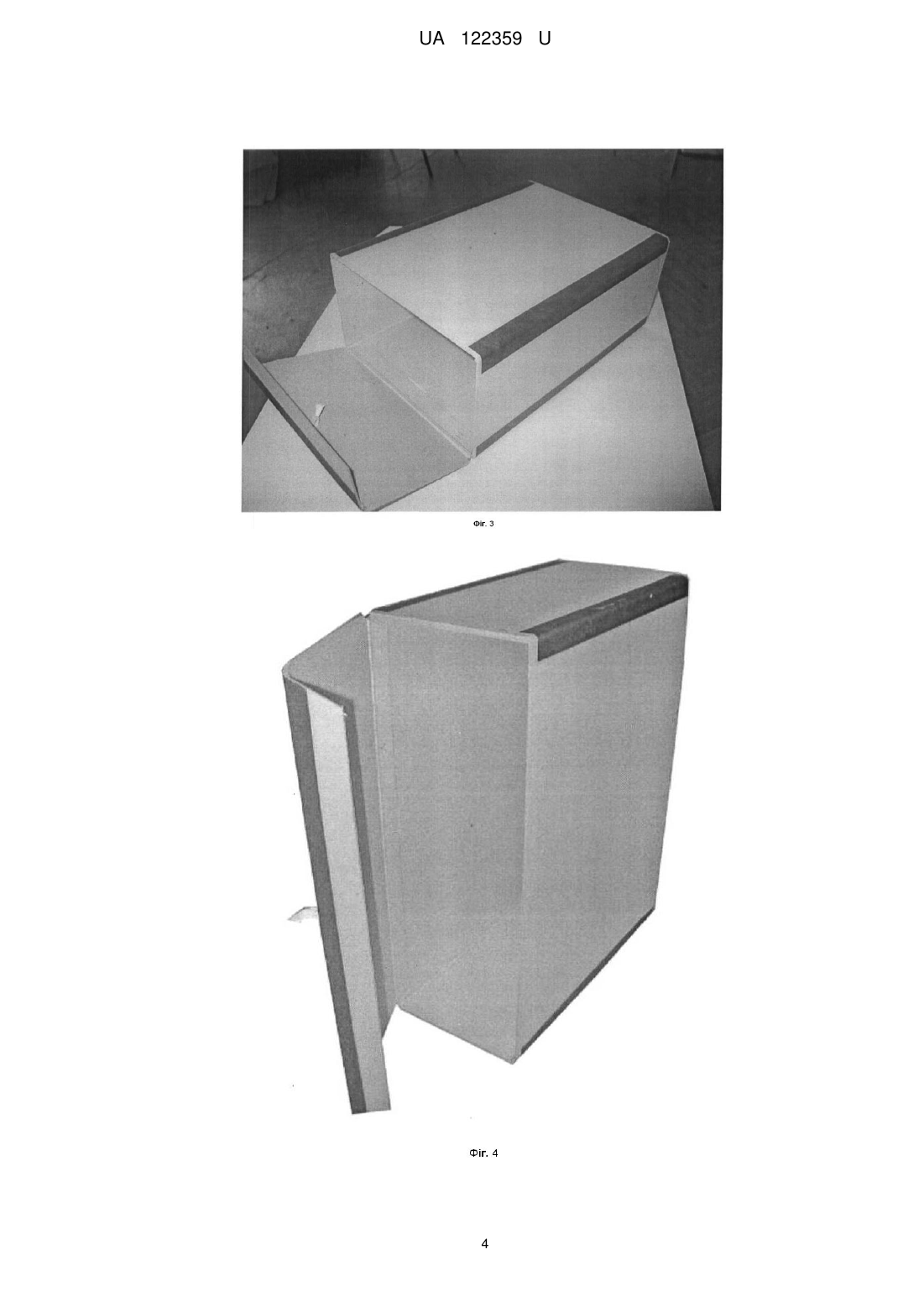

Реферат: Розгортка коробки для зберігання архівних паперових документів у горизонтальному положенні, яка складається із площини 2 (нижньої грані коробки у зібраному вигляді), площин 1, 3, 4, 5 (бокових граней коробки у зібраному вигляді) чи у вертикальному положенні. При цьому нижньою гранню коробки буде площина 3, а боковими гранями площини 1, 2, 4, 5, та площини 6 (кришки коробки у зібраному вигляді). Площина 6 розміщена зліва бокової площини 2, а після вирубки вирізається та приклеюється справа до бокової площини 2 за допомогою смужки тканини, просоченої клеєм. UA 122359 U (12) UA 122359 U UA 122359 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари для зберігання архівних документів і може знайти застосування в державних архівах, бібліотеках та архівах організацій. Відомі нормативно рекомендовані розгортки (конструкції) коробок різного призначення, деякі із яких можливо застосовувати як тару для зберігання архівних документів - наприклад типу 11 (ГОСТ 12301-2006 Коробки из картона, бумаги и комбинированных материалов. Общие технические условия). Недоліком конструкцій (тип 11 за ГОСТ 12301-2006) є значні втрати картону при виготовленні коробки та велика трудомісткість при їх збиранні після вирубки. Найближчим аналогом є модифікована (спрощена) розгортка самозбірної (не потребує при збиранні склеювання чи механічного скріплення) коробки для зберігання мікрофільмів (ЕМВА. Solid board and boxes. - Режим доступу: http://www.emba.cz). Коробка, зібрана із модифікованої розгортки, має форму прямокутного паралелепіпеда та складається з наступних елементів - граней, кришки, клапанів та ребер. Недоліком розгортки є значні втрати картону при виготовленні коробки. Задачею корисної моделі є зменшення нецільових втрат картону при виготовленні коробки. Поставлена задача використовується тим, що в розгортці коробки для зберігання архівних паперових документів у горизонтальному положенні, яка складається із площини 2 (нижньої грані коробки у зібраному вигляді), площин 1, 3, 4, 5 (бокових граней коробки у зібраному вигляді), чи для зберігання архівних паперових документів у вертикальному положенні, при цьому нижньою гранню коробки буде площина 3, а боковими гранями площини 1, 2, 4, 5, та площини 6 (кришки коробки у зібраному вигляді), згідно з корисною моделлю, площина 6 розміщена зліва бокової площини 2 (Фіг. 1), а після вирубки вирізається та приклеюється справа до бокової площини 2 (Фіг. 2) за допомогою смужки тканини, просоченої клеєм. Загальна площа (S) картонної заготовки для виготовлення розгортки аналога (прямокутник, сторони якого описують розгортку дотично крайніх ребер розгортки) становить; S=LH, де L - загальна довжина розгортки, яка (без врахування ширини клапана 9) становить для аналога 2b+2h; Н - загальна ширина розгортки, яка (без врахування ширини клапанів для приклеювання 7, 8) становить для аналога k+2h, де b - довжина сторін 10 площин 1, 2, 5 та 6; h - довжина сторін 11 площин 3, 4, 5 та 6; k - довжина сторін 12 площин 1, 2, 3 та 4. Згідно з корисної моделлю загальна довжина розгортки, L1 (без врахування ширини клапана для приклеювання 9) становить (Фіг. 1) 2b+2h; загальна ширина розгортки, Н1 (без врахування ширини клапанів для приклеювання 7 чи 8) становить (Фіг. 1) k+h. Площа розгортки: аналога: S1=(2b+2h)(k+2h); згідно з корисною моделлю: S2=(2b+2h)(k+h). Відношення площ розгорток згідно з корисною моделлю та аналогом S2/S1=(2b+2h)(k+h)/(2b+2h)(k+2h)=(k+h)/(k+2h). (1) При виготовленні коробки для горизонтального зберігання паперових документів найбільш затребувані зовнішні розміри коробки, мм: k=405±5; b=280±10; h=235±5. При виготовленні коробки для вертикального зберігання паперових документів найбільш затребувані зовнішні розміри коробки, мм: b=370±10; k=260±10; h=200±10. Підставляючи числові значення (середні) у формулу (1), отримаємо для коробки для горизонтального зберігання: S2/S1=(k+h)/(k+2h)=(405+235)/(405+470)=0,73, тобто витрати картону при виготовленні коробки для горизонтального зберігання згідно з корисною моделлю становлять менше ніж 75 % від витрат на виготовлення аналога. Підставляючи числові значення (середні) у формулу (1), отримаємо для коробки для вертикального зберігання: S2/S1=(k+h)/(k+2h)=(260+200)/(260+400)=0,69, тобто витрати картону при виготовленні коробки для вертикального зберігання згідно з корисною моделлю становлять менше ніж 70 % від витрат на виготовлення аналога. Матеріал розгортки заготовки - безлігніновий безкислотний картон. Коробку складають наступним чином. 1 UA 122359 U 5 10 15 20 Площину (кришку коробки) 6, згідно з корисною моделлю, після вирубки вирізають та приклеюють справа до бокової грані 2 за допомогою смужки тканини, просоченої клеєм. Грані 1, 2, 4, 5 та 6 згинають по лініях згину (пунктирні лінії) на 90°. Клапани 7, 8, 9 теж згинають по лініях згину на 90°. При цьому клапан 7 спирається на грань 2, змазується клеєм і приклеюється. Клапан 9 спирається на грань 4, змазується клеєм і приклеюється. В залежності від призначення коробки для архівних документів (для вертикального або горизонтального зберігання), мають місце різні розміри площин (граней) та незначні розбіжності при складанні коробки із розгортки. Коробка для горизонтального зберігання архівних документів має основу (нижню грань) 2, стінки (бокові грані) 1, 3, 4, 5 та кришку 6 (Фіг. 3). Коробка для вертикального зберігання архівних документів має основу (нижню грань) 3, стінки (бокові грані) 1, 2, 4 та 5 та кришку 6 (Фіг. 4). Якщо коробка із розгортки має невеликий розмір, вона потребує мінімального склеювання або механічного скріплення. Але при виготовленні коробок великого розміру (з основою, наприклад, 400×280 мм) для зберігання архівних документів, вони, в наповненому стані, не витримують частих переміщень при використанні. Тому, як правило, коробки для зберігання архівних документів виготовляють шляхом склеювання, використовуючи для цього бокові клапани (7, 9 - Фіг. 2) та, для надання більшої жорсткості, ребра архівних коробок обклеюють смужками тканини, просоченої клеєм (Фіг. 3, 4). У разі частого використання, кришка коробки починає відриватися, тому місце перегину теж обов'язково зміцнюють стрічкою тканини, просоченої клеєм (Фіг. 5). Із часом, особливо при частому використанні документів, що зберігають в коробці, картон у місці перегину руйнується і кришка тримається на смужці тканини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Розгортка коробки для зберігання архівних паперових документів у горизонтальному положенні, яка складається із площини 2 (нижньої грані коробки у зібраному вигляді), площин 1, 3, 4, 5 (бокових граней коробки у зібраному вигляді), чи у вертикальному положенні, при цьому нижньою гранню коробки буде площина 3, а боковими гранями площини 1, 2, 4, 5, та площини 6 (кришки коробки у зібраному вигляді), яка відрізняється тим, що площина 6 розміщена зліва бокової площини 2, а після вирубки вирізається та приклеюється справа до бокової площини 2 за допомогою смужки тканини, просоченої клеєм. 2 UA 122359 U 3 UA 122359 U 4 UA 122359 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
