Пристрій для сушіння пиломатеріалів

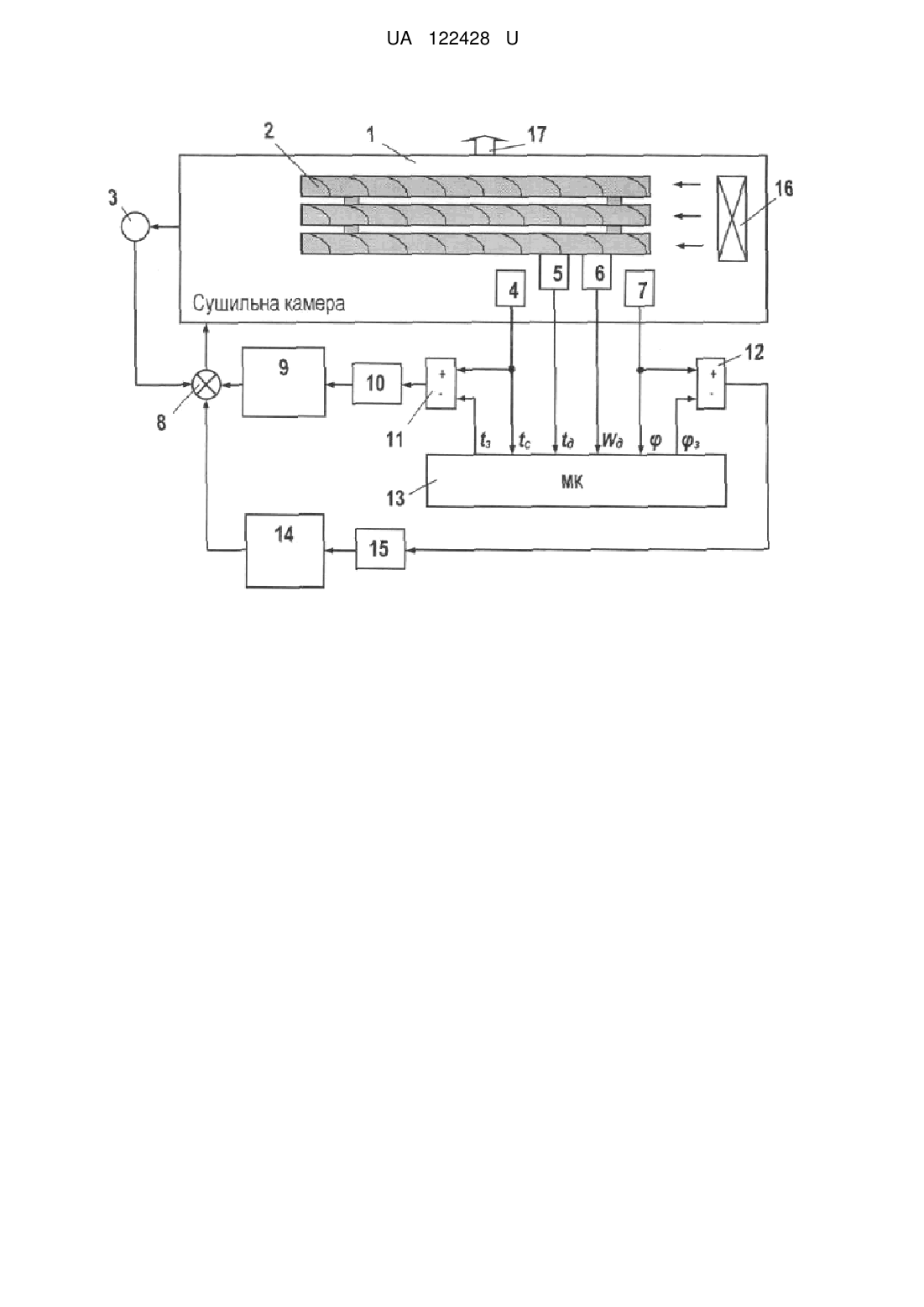

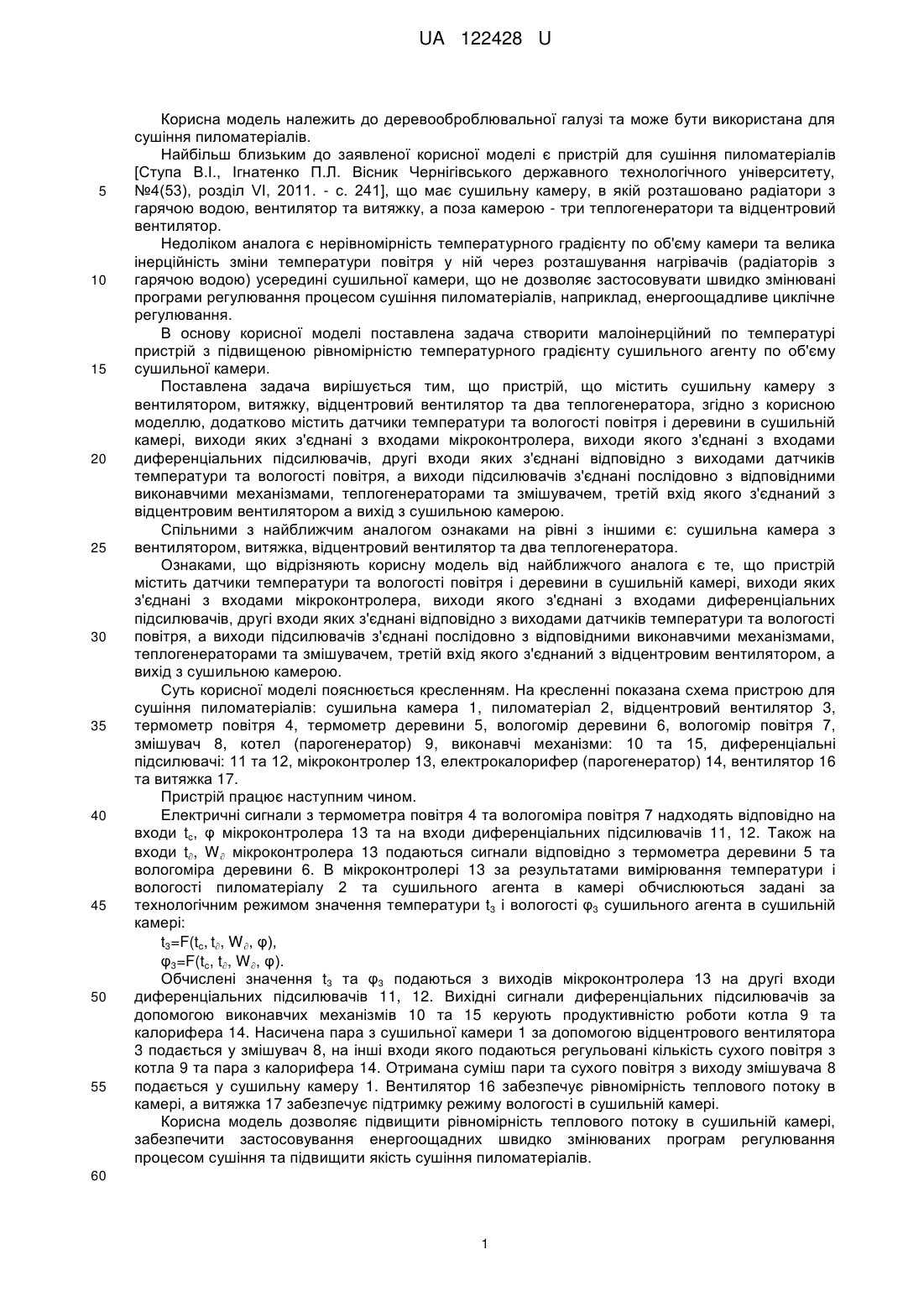

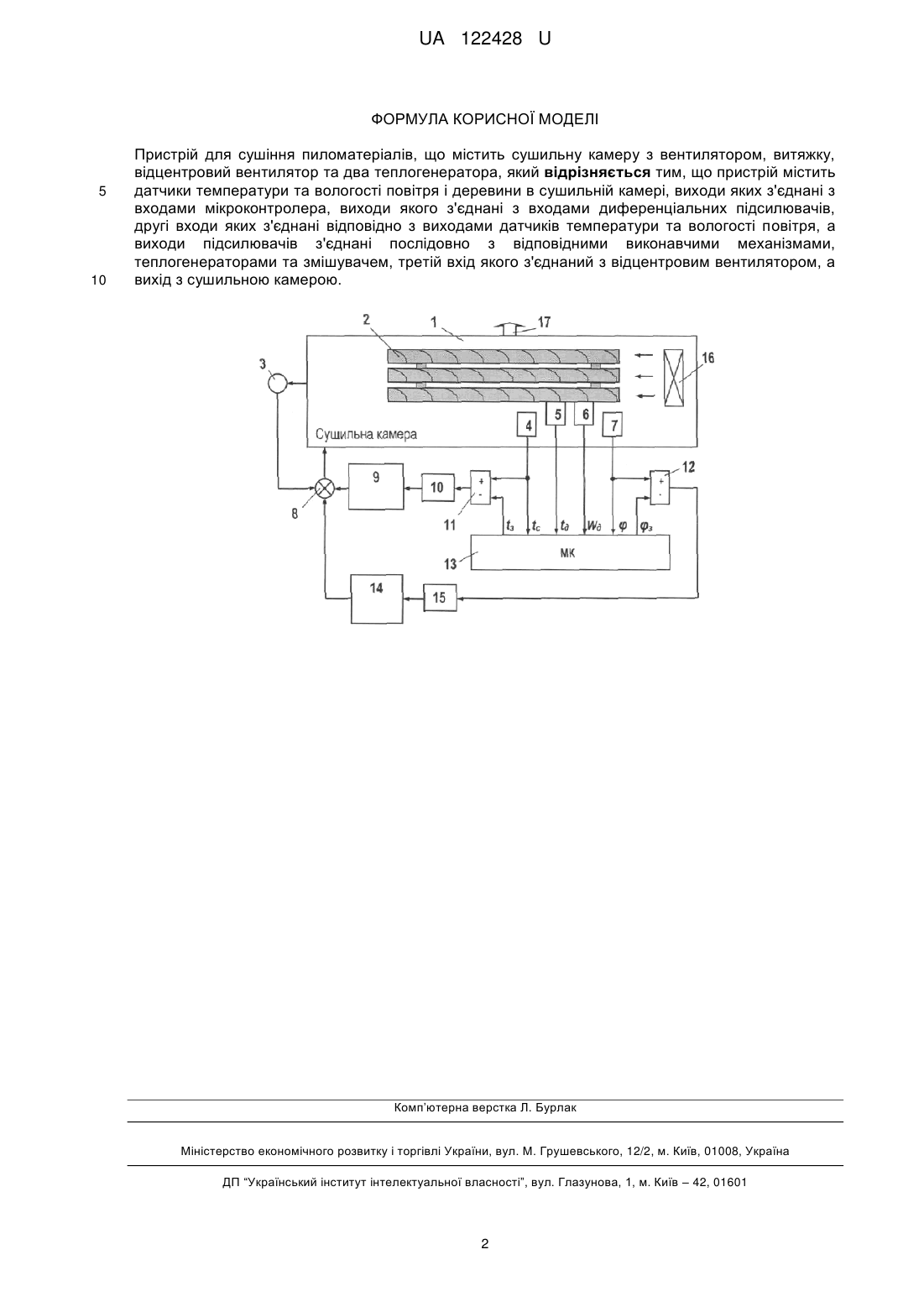

Реферат: Пристрій для сушіння пиломатеріалів містить сушильну камеру з вентилятором, витяжку, відцентровий вентилятор та два теплогенератори. Додатково пристрій містить датчики температури та вологості повітря і деревини в сушильній камері, виходи яких з'єднані з входами мікроконтролера, виходи якого з'єднані з входами диференціальних підсилювачів, другі входи яких з'єднані відповідно з виходами датчиків температури та вологості повітря, а виходи підсилювачів з'єднані послідовно з відповідними виконавчими механізмами, теплогенераторами та змішувачем, третій вхід якого з'єднаний з відцентровим вентилятором, а вихід з сушильною камерою. UA 122428 U (12) UA 122428 U UA 122428 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деревооброблювальної галузі та може бути використана для сушіння пиломатеріалів. Найбільш близьким до заявленої корисної моделі є пристрій для сушіння пиломатеріалів [Ступа В.І., Ігнатенко П.Л. Вісник Чернігівського державного технологічного університету, №4(53), розділ VI, 2011. - с. 241], що має сушильну камеру, в якій розташовано радіатори з гарячою водою, вентилятор та витяжку, а поза камерою - три теплогенератори та відцентровий вентилятор. Недоліком аналога є нерівномірність температурного градієнту по об'єму камери та велика інерційність зміни температури повітря у ній через розташування нагрівачів (радіаторів з гарячою водою) усередині сушильної камери, що не дозволяє застосовувати швидко змінювані програми регулювання процесом сушіння пиломатеріалів, наприклад, енергоощадливе циклічне регулювання. В основу корисної моделі поставлена задача створити малоінерційний по температурі пристрій з підвищеною рівномірністю температурного градієнту сушильного агенту по об'єму сушильної камери. Поставлена задача вирішується тим, що пристрій, що містить сушильну камеру з вентилятором, витяжку, відцентровий вентилятор та два теплогенератора, згідно з корисною моделлю, додатково містить датчики температури та вологості повітря і деревини в сушильній камері, виходи яких з'єднані з входами мікроконтролера, виходи якого з'єднані з входами диференціальних підсилювачів, другі входи яких з'єднані відповідно з виходами датчиків температури та вологості повітря, а виходи підсилювачів з'єднані послідовно з відповідними виконавчими механізмами, теплогенераторами та змішувачем, третій вхід якого з'єднаний з відцентровим вентилятором а вихід з сушильною камерою. Спільними з найближчим аналогом ознаками на рівні з іншими є: сушильна камера з вентилятором, витяжка, відцентровий вентилятор та два теплогенератора. Ознаками, що відрізняють корисну модель від найближчого аналога є те, що пристрій містить датчики температури та вологості повітря і деревини в сушильній камері, виходи яких з'єднані з входами мікроконтролера, виходи якого з'єднані з входами диференціальних підсилювачів, другі входи яких з'єднані відповідно з виходами датчиків температури та вологості повітря, а виходи підсилювачів з'єднані послідовно з відповідними виконавчими механізмами, теплогенераторами та змішувачем, третій вхід якого з'єднаний з відцентровим вентилятором, а вихід з сушильною камерою. Суть корисної моделі пояснюється кресленням. На кресленні показана схема пристрою для сушіння пиломатеріалів: сушильна камера 1, пиломатеріал 2, відцентровий вентилятор 3, термометр повітря 4, термометр деревини 5, вологомір деревини 6, вологомір повітря 7, змішувач 8, котел (парогенератор) 9, виконавчі механізми: 10 та 15, диференціальні підсилювачі: 11 та 12, мікроконтролер 13, електрокалорифер (парогенератор) 14, вентилятор 16 та витяжка 17. Пристрій працює наступним чином. Електричні сигнали з термометра повітря 4 та вологоміра повітря 7 надходять відповідно на входи tc, φ мікроконтролера 13 та на входи диференціальних підсилювачів 11, 12. Також на входи t, W  мікроконтролера 13 подаються сигнали відповідно з термометра деревини 5 та вологоміра деревини 6. В мікроконтролері 13 за результатами вимірювання температури і вологості пиломатеріалу 2 та сушильного агента в камері обчислюються задані за технологічним режимом значення температури t3 і вологості φ3 сушильного агента в сушильній камері: t3=F(tc, t, W , φ), φ3=F(tc, t, W , φ). Обчислені значення t3 та φ3 подаються з виходів мікроконтролера 13 на другі входи диференціальних підсилювачів 11, 12. Вихідні сигнали диференціальних підсилювачів за допомогою виконавчих механізмів 10 та 15 керують продуктивністю роботи котла 9 та калорифера 14. Насичена пара з сушильної камери 1 за допомогою відцентрового вентилятора 3 подається у змішувач 8, на інші входи якого подаються регульовані кількість сухого повітря з котла 9 та пара з калорифера 14. Отримана суміш пари та сухого повітря з виходу змішувача 8 подається у сушильну камеру 1. Вентилятор 16 забезпечує рівномірність теплового потоку в камері, а витяжка 17 забезпечує підтримку режиму вологості в сушильній камері. Корисна модель дозволяє підвищити рівномірність теплового потоку в сушильній камері, забезпечити застосовування енергоощадних швидко змінюваних програм регулювання процесом сушіння та підвищити якість сушіння пиломатеріалів. 60 1 UA 122428 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для сушіння пиломатеріалів, що містить сушильну камеру з вентилятором, витяжку, відцентровий вентилятор та два теплогенератора, який відрізняється тим, що пристрій містить датчики температури та вологості повітря і деревини в сушильній камері, виходи яких з'єднані з входами мікроконтролера, виходи якого з'єднані з входами диференціальних підсилювачів, другі входи яких з'єднані відповідно з виходами датчиків температури та вологості повітря, а виходи підсилювачів з'єднані послідовно з відповідними виконавчими механізмами, теплогенераторами та змішувачем, третій вхід якого з'єднаний з відцентровим вентилятором, а вихід з сушильною камерою. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
