Установка для інтенсифікації атмосферного сушіння пиломатеріалів

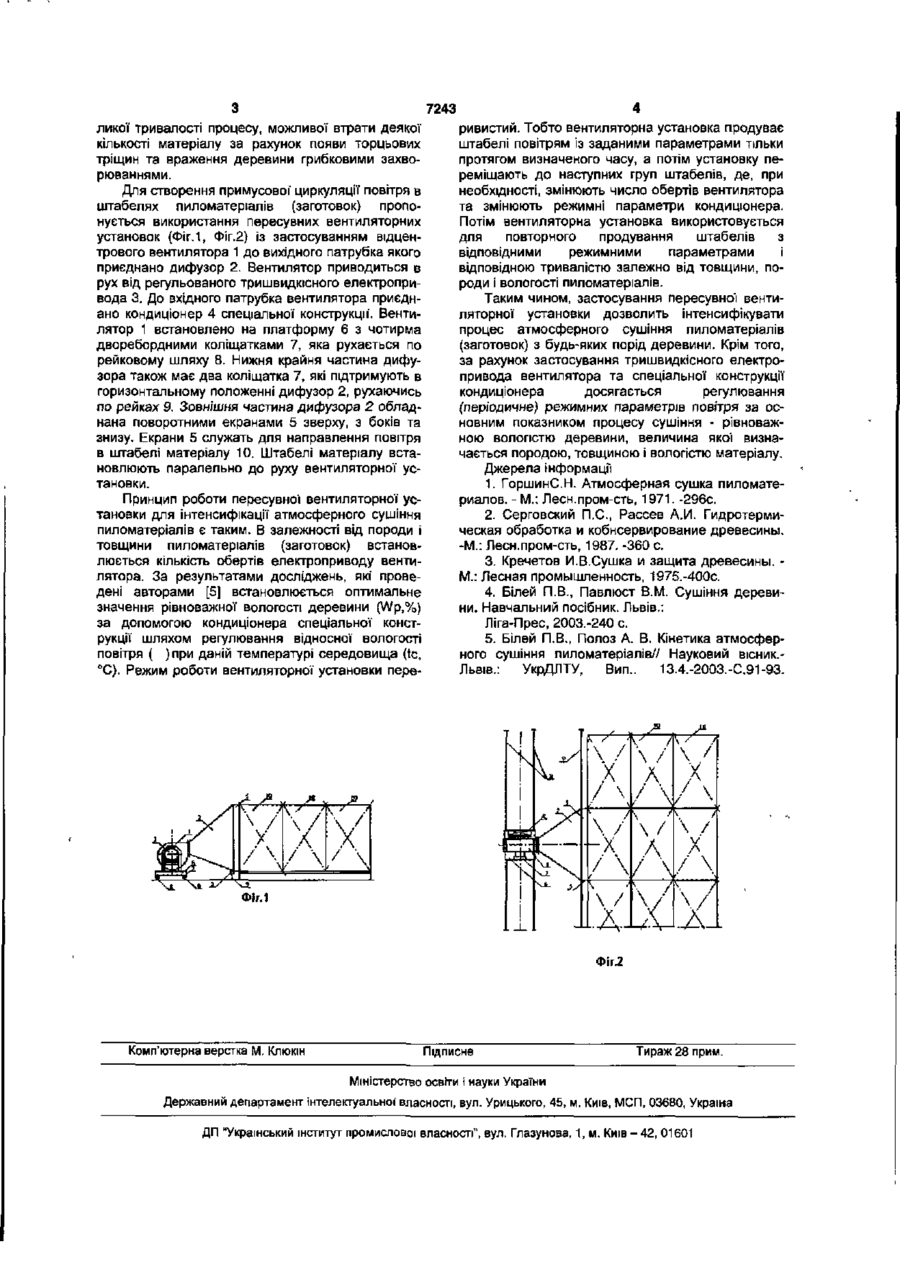

Установка для інтенсифікації атмосферного сушіння пиломатеріалів, що містить відцентровий вентилятор, який встановлений на пересувній платформі, та дифузор для спрямування повітря до штабелів пиломатеріалів (заготовок), яка відрізняється тим, що за допомогою тришвидкісного електроприводу вентилятора та прикріпленого до всмоктуючого патрубка вентилятора кондиціонера спеціальної конструкції створюють оптимальні регульовані режимні параметри та умови для інтенсифікації атмосферного процесу сушіння і значного підвищення якості висушуваного матеріалу. Корисна модель відноситься до техніки атмосферного сушіння пиломатеріалів (заготовок) з будь-яких порід деревини і може використовуватися в деревообробній галузі промисловості. Атмосферне сушіння пиломатеріалів і заготовок у порівнянні з камерним має свої переваги і недоліки. До переваг слід, в першу чергу, віднести збереження натуральних (природних) властивостей деревини, що у деяких галузях народного господарства має вирішальне значення. Атмосферне підсушування пиломатеріалів дозволяє заощадити значну кількість теплової енергії, що має велике економічне значення. Недоліками атмосферного сушіння пиломатеріалів є велика тривалість і сезонність процесу, неможливість доведення вологості деревини до експлуатаційного значення 6...15%, втрати матеріалу від біопошкоджень в процесі зберігання на складах та потреба у великих територіях під склади пиломатеріалів і заготовок [1,2,3,4]. Останнім часом як в Україні, так і за її межами проводяться дослідження з Інтенсифікації атмосферного сушіння пиломатеріалів за рахунок створення примусової циркуляції повітря. Адже причиною повільного висушування пиломатеріалів атмосферним способом є не тільки низькі температури процесу, але і недостатня кількість повітря, яка подається до штабеля за рахунок природної циркуляції. Пропонується два [2] основних методи інтенсифікації руху повітря в процесі атмосферного сушіння пиломатеріалів і заготовок. Перший передбачає використання осьових вентиляторів, які встановлюють на складі атмосферного сушіння між штабелями. Патрубки вентиляторів монтують у вигляді стаціонарних або переносних екранів, які повинні спрямовувати повітря в штабель пиломатеріалів. Другий метод полягає в обладнанні довгих критих тунелів, через які на рейках транспортуються штабелі з висушуваним матеріалом. Циркуляція повітря здійснюється за допомогою осьових вентиляторів. В холодний період року рекомендовано штучне нагрівання повітря. Однак, при використанні обох методів Інтенсифікації атмосферного сушіння пиломатеріалів і заготовок не регулюються параметри середовища. Подача вентиляторами великої КІЛЬКОСТІ повітря з низьким вологовмістом може спричинити появу торцьових тріщин в матеріалі. Коли примусова циркуляція повітря не використовується, стан середовища в штабелі не регулюється Повітря в штабелях рухається, як правило, у вертикальній площині, що обумовлено різницею густини повітря в штабелі та за його межами. В першу половину дня повітря рухається зверху до низу (повітря торкаючись верхніх шарів штабеля охолоджується, густина його збільшується і воно рухається вниз). В другу половину дня холодне повітря, торкаючись штабеля, нагрівається і рухається вгору. Таким чином, і коли здійснюється природна циркуляція повітря в штабелі, і коли вона є примусовою, параметри середовища не контролюються і не регулюються, що є причиною ве со CM 7243 ликої тривалості процесу, можливої втрати деякої кількості матеріалу за рахунок появи торцьових тріщин та враження деревини грибковими захворюваннями. Для створення примусової циркуляції повітря в штабелях пиломатеріалів (заготовок) пропонується використання пересувних вентиляторних установок (ФІг.1, Фіг.2) із застосуванням відцентрового вентилятора 1 до вихідного патрубка якого приєднано дифузор 2. Вентилятор приводиться в рух від регульованого тришвидкісного електропривода 3. До вхідного патрубка вентилятора приєднано кондиціонер 4 спеціальної конструкції. Вентилятор 1 встановлено на платформу 6 з чотирма дворебордними коліщатками 7, яка рухається по рейковому шляху 8. Нижня крайня частина дифузора також має два коліщатка 7, які підтримують в горизонтальному положенні дифузор 2, рухаючись по рейках 9. Зовнішня частина дифузора 2 обладнана поворотними екранами 5 зверху, з боків та знизу. Екрани 5 служать для направлення повітря в штабелі матеріалу 10. Штабелі матеріалу встановлюють паралельно до руху вентиляторної установки. Принцип роботи пересувної вентиляторної установки для інтенсифікації атмосферного сушіння пиломатеріалів є таким. В залежності від породи і товщини пиломатеріалів (заготовок) встановлюється кількість обертів електроприводу вентилятора. За результатами досліджень, які проведені авторами [5] встановлюється оптимальне значення рівноважної вологості деревини (Wp,%) за допомогою кондиціонера спеціальної конструкції шляхом регулювання відносної вологості повітря ( )при даній температурі середовища (tc, °С). Режим роботи вентиляторної установки пере ривистий. Тобто вентиляторна установка продуває штабелі повітрям із заданими параметрами тільки протягом визначеного часу, а потім установку переміщають до наступних груп штабелів, де, при необхідності, змінюють число обертів вентилятора та змінюють режимні параметри кондиціонера. Потім вентиляторна установка використовується для повторного продування штабелів з відповідними режимними параметрами і відповідною тривалістю залежно від товщини, породи і вологості пиломатеріалів. Таким чином, застосування пересувної вентиляторної установки дозволить інтенсифікувати процес атмосферного сушіння пиломатеріалів (заготовок) з будь-яких порід деревини. Крім того, за рахунок застосування тришвидкісного електропривода вентилятора та спеціальної конструкції кондиціонера досягається регулювання (періодичне) режимних параметрів повітря за основним показником процесу сушіння - рівноважною вологістю деревини, величина якої визначається породою, товщиною і вологістю матеріалу. Джерела Інформації 1. ГоршинС.Н. Атмосферная сушка пиломатериалов. - М.: Лесн.пром-сть, 1971. -296с. 2. Серговский П.С., Рассев А.И. Гидротермическая обработка и кобнсервирование древесины. -М.: Лесн.пром-сть, 1987. -360 с. 3. Кречетов И.В.Сушка и защита древесины. М.: Лесная промышленность, 1975.-400С. 4. Білей П.В., Павлюст В.М. Сушіння деревини. Навчальний посібник. Львів.: Ліга-Прес, 2003.-240 с 5. Білей П.В., Полоз А. В. Кінетика атмосферного сушіння пиломатеріалів// Науковий вісник.Львів.: УкрДПТУ, Вип.. 13.4.-2003.-С.91-93. V \ X / А \ \ /\ / \ / 1.А. Л\ \/ / f\ Л * X / \ Xi Фіг.2 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної' власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
