Комутатор

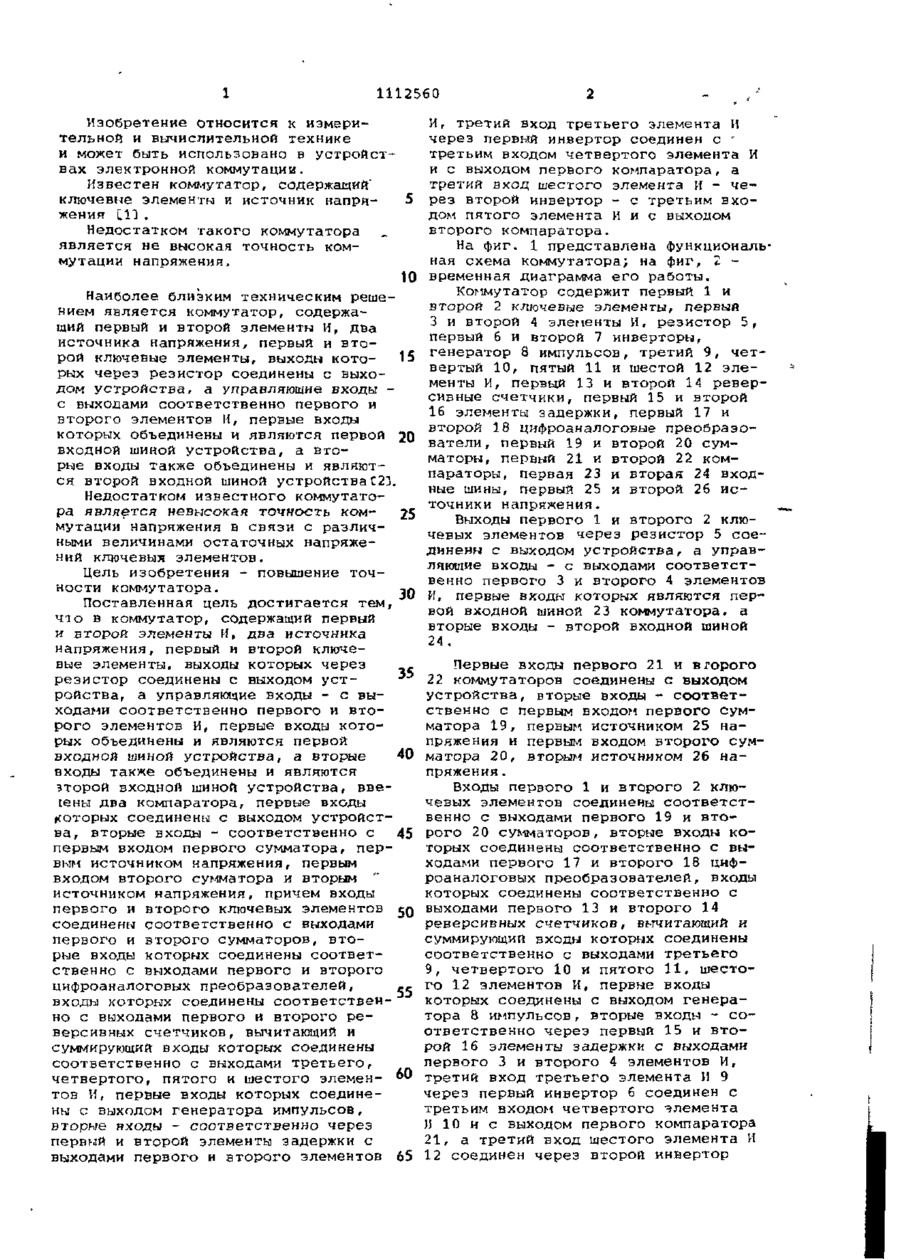

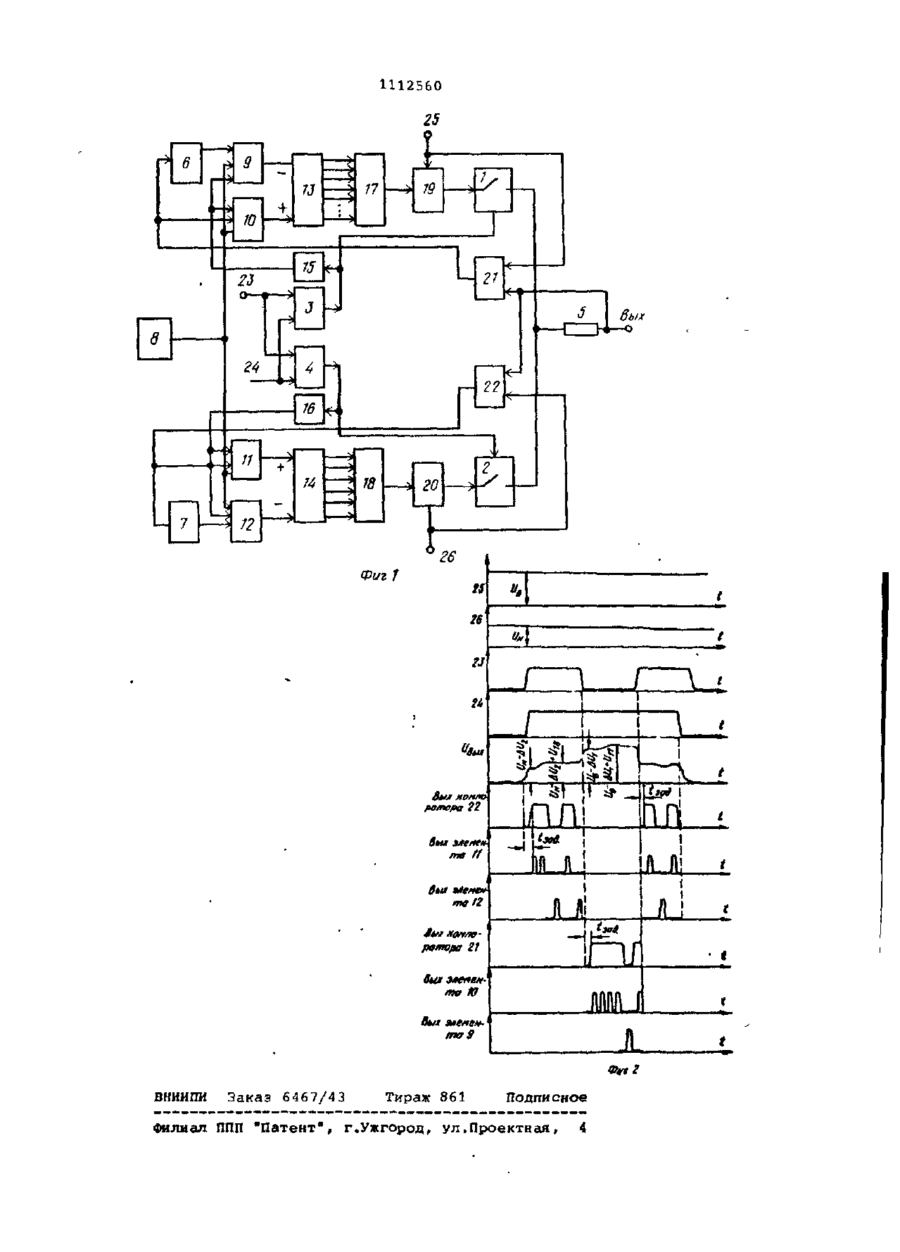

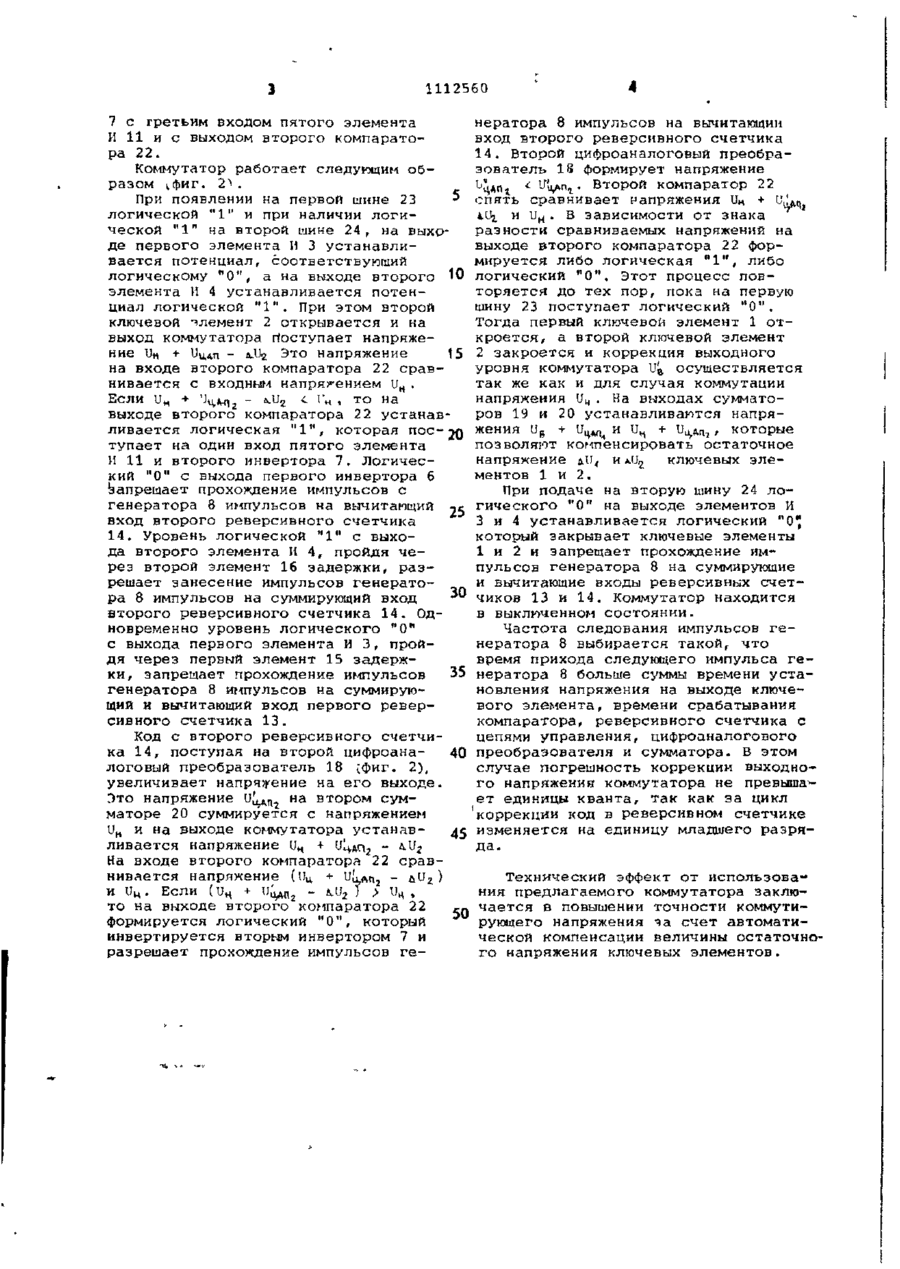

КОММУТАТОР, содержащий первый и второй элементы И, два источника напряжения, первый и второй ключевые элементы, внходн которых через резистор соединены с выходом устройства, а управляющие входы - с выходами соответственно первого и второго элементов И, первые входы которых объединены и являются первой входной vmnon устройства, а вторые входы также объединены и являются второй входной шиной устройства, о т л и ч а ю щ и й с я тем, что, с целью повышения точности, в него введены два компаратора, первые входы которых соединены с выходом уст ройства, вторые входы - соответственно с первым входом первого сумматора, первым источником напряжения, nepBEff* входом второго сумматора и вторым источником напряжения, причем входы первого и второго ключевых элементов соединены соответственно с выходами первого и второго сумматоров, вторые входы которых соединены соответственно с выходами первого и второго цифроаналоговых преобразователей, входы которых соединены соответственно с выходами первого и второго реверсивных счетчиков, вычитающий и суммирующий входы которых соединены соответственно с выходами третьего, четвертого, пятого ' и шестого элементов И, первые входы которых соединены с выходом генератора импульсов, вторые входы - соответственно через первый и второй элементы задержки с выходами первого и второго элементов И, третий вход третьего элемента И через первый ин-, вертор соединен с третьим входом четвертого элемента И и с выходом первого компаратора, а третий вход шестого элемента И через второй инверT O D - с третьим входом пятого элемент та и и выходом второго компаратора. СЛ 05 1112560 Изобретение относится к измерительной и вычислительной технике и может быть использовано в устройствах электронной коммутации. Известен коммутатор, содержащий" ключевые элементы и источник напряжения ІП . Недостатком такого коммутатора является не высокая точность коммутации напряжения. 10 Наиболее близким техническим решением является коммутатор, содержащий первый и второй элементы И, два источника напряжения, первый и второй ключевые элементы, выходы кото15 рых через резистор соединены с выходом устройства, а управляющие входы с выходами соответственно первого и второго элементов И, первые входы которых объединены и являются первой 20 входной шиной устройства, а вторые входы также объединены и являются второй входной шиной устройстваС23. Недостатком известного коммутатора является невысокая точность ком25 мутации напряжения в связи с различными величинами остаточных напряжений ключевых элементов. Цель изобретения - повышение точности коммутатора. Поставленная цель достигается тем, 30 чт о в коммутатор, содержащий первый и второй элементы И, два источника напряжения, первый и второй ключевые элементы, выходы которых через 35 резистор соединены с выходом устройства, а управляющие входы - с выходами соответственно первого и второго элементов И, первые входы которых объединены и являются первой входной шиной устройства, а вторые 40 входы также объединены и являются зторой входной шиной устройства, ввегены два компаратора, первые входы которых соединены с выходом устройства, вторые входы - соответственно с первым входом первого сумматора, пер- 45 вым источником напряжения, первым входом второго сумматора и вторым источником напряжения, причем входы первого и второго ключевых элементов 50 соединены соответственно с выходами первого и второго сумматоров, вторые входы которых соединены соответственно с выходами первого и второго цифроаналоговых преобразователей, входы которых соединены соответствен- 55 но с выходами первого и второго реверсивных счетчиков, вычитающий и суммирующий входы которых соединены соответственно с выходами третьего, четвертого, пятого и шестого элементов И, первые входы которых соедине- 60 ны с выходом генератора импульсов, вторые нходы - соответственно через первый и второй элементы задержки с выходами первого и второго элементов 65 И, третий вход третьего элемента И г через первый инвертор соединен с третьим входом четвертого элемента И и с выходом первого компаратора, а третий вход шестого элемента И - через второй инвертор - с третьим входом пятого элемента И и с выходом второго компаратора. На фиг. 1 представлена функциональная схема коммутатора; на фиг, 2 временная диаграмма его работы. Коммутатор содержит первый 1 и второй 2 ключевые элементы, первый 3 и второй 4 элементы И, резистор 5, первый 6 и второй 7 инверторы, генератор 8 импульсов, третий 9, четвертый 10, пятый 11 и шестой 12элементы И, первый 13 и второй 14 реверсивные счетчики, первый 15 и второй 16 элементы задержки, первый 17 и второй 18 цифроаналоговые преобразователи, первый 19 и второй 20 сумматоры, первый 21 и второй 22 компараторы, первая 23 и вторая 24 входные шины, первый 25 и второй 26 источники напряжения. Выходы первого 1 и второго 2 ключевых элементов через резистор 5 соединены с выходом устройства, а управляющие входы - с выходами соответственно первого 3 и второго 4 элементов И, первые входы которых являются первой входной шиной 23 коммутатора. а вторые входы - второй входной шиной 24. Первые входы первого 21 и в горого 22 коммутаторов соединены с выходом устройства, вторые входы - соответственно с первым входом первого сумматора 19, первым источником 25 напряжения и первым входом второго сумматора 20, вторым источником 26 напряжения . Входы первого 1 и второго 2 ключевых элементов соединены соответственно с выходами первого 19 и второго 20 сумматоров, вторые входы которых соединены соответственно с выходами первого 17 и второго 18 цнфроаналоговых преобразователей, входы которых соединены соответственно с выходами первого 13 и второго 14 реверсивных счетчиков, вычитающий и суммирующий входы которых соединены соответственно с выходами третьего 9, четвертого 10 и пятого 11, шестого 12 элементов И, первые входы которых соединены с выходом генератора 8 импульсов, вторые входы - соответственно через первый 15 и второй 16 элементы задержки с выходами первого 3 и второго 4 элементов И, третий вход третьего элемента И 9 через первый инвертор б соединен с третьим входом четвертого элемента Л 10 н с выходом первого компаратора 21, а третий вход шестого элемента И 12 соединен через второй инвертор 1112560 7 с третьим входом пятого элемента нератора 8 импульсов на вычитающий И 11 и с выходом второго компаратовход второго реверсивного счетчика ра 22. 14. Второй цифроаналоговый преобраКоммутатор работает следующим обзователь 18 формирует напряжение с разом . ^ЦАПІ ' i v ! • Второй компаратор 22 Jy" U При появлении на первой шине 23 5 спять сравнивает напряжения UH + ILA1* логической "1" и при наличии логиtUi и и н . В зависимости от знака ческой "1" на второй шине 24, на выхр разности сравниваемых напряжений на де первого элемента И 3 устанавливыходе второго компаратора 22 форвается потенциал, соответствующий мируется либо логическая "1", либо логическому "0", а на выходе второго 10 логический "О". Этот процесс повэлемента И 4 устанавливается потенторяется до тех пор, пока на первую циал логической "1". При этом второй шину 23 поступает логический "О". ключевой элемент 2 открывается и на Тогда первый ключевой элемент 1 отвыход коммутатора гіоступает напряжекроется, а второй ключевой элемент ние U* + І и п - JLUJ Э Т О напряжение Ід 15 2 закроется и коррекция выходного на входе второго компаратора 22 сравуровня коммутатора и , осуществляется ^ нивается с входным напряжением и и . так же как и для случая коммутации Если U H + ' u ( i - UAJ2
