Спосіб оцінки технологічних можливостей плющення циліндричних заготовок вальцюванням

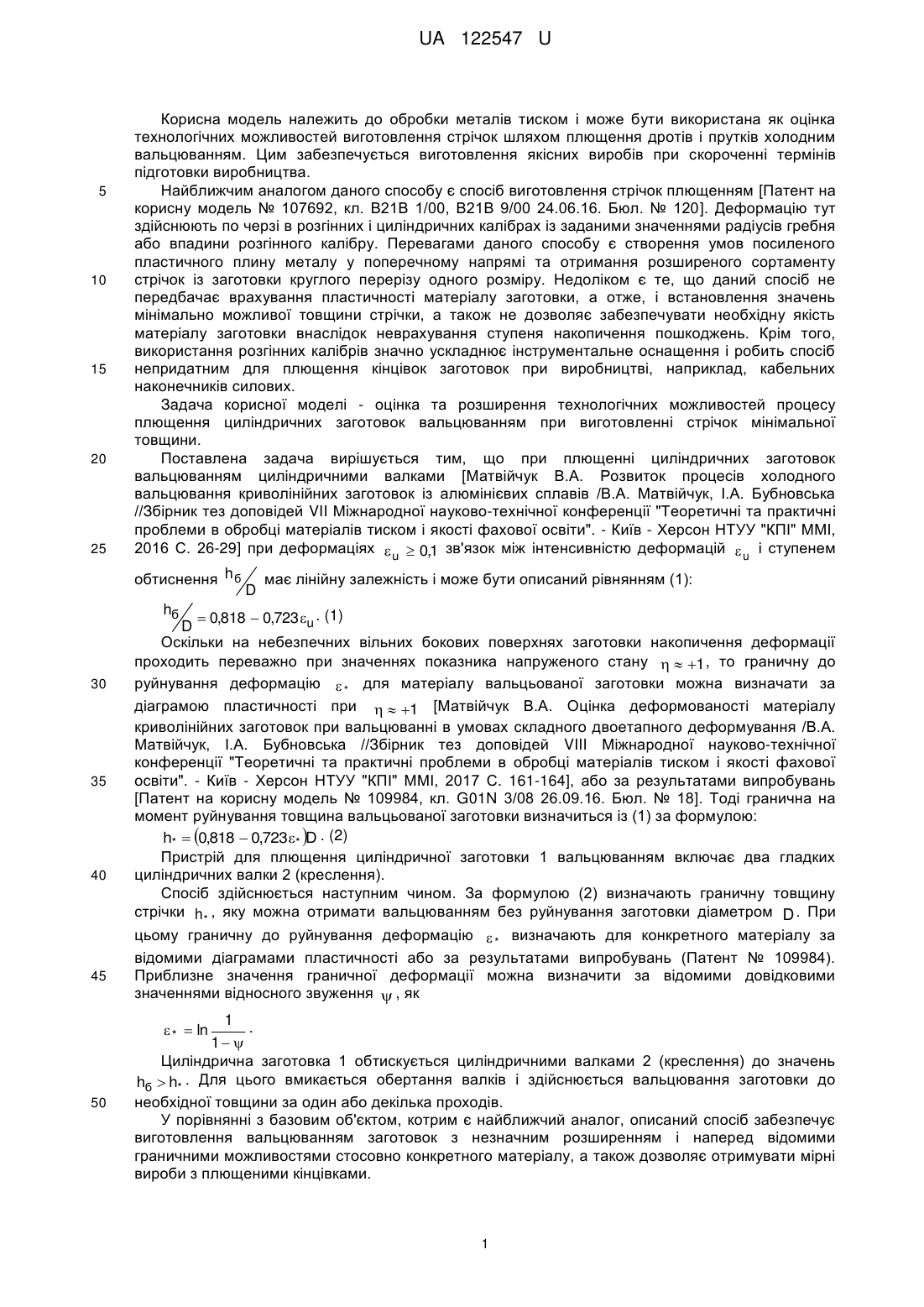

Реферат: Спосіб оцінки технологічних можливостей плющення циліндричних заготовок, за яким виготовляють стрічки плющенням циліндричних заготовок холодним вальцюванням циліндричними валками. Граничну на момент руйнування товщину вальцьованої заготовки визначають за формулою h*  0,818  0,723 * D , де  * - гранична до руйнування інтенсивність деформацій в умовах одноосного розтягу, D - діаметр вихідної заготовки. UA 122547 U (54) СПОСІБ ОЦІНКИ ТЕХНОЛОГІЧНИХ МОЖЛИВОСТЕЙ ПЛЮЩЕННЯ ЦИЛІНДРИЧНИХ ЗАГОТОВОК ВАЛЬЦЮВАННЯМ UA 122547 U UA 122547 U 5 10 15 20 25 Корисна модель належить до обробки металів тиском і може бути використана як оцінка технологічних можливостей виготовлення стрічок шляхом плющення дротів і прутків холодним вальцюванням. Цим забезпечується виготовлення якісних виробів при скороченні термінів підготовки виробництва. Найближчим аналогом даного способу є спосіб виготовлення стрічок плющенням [Патент на корисну модель № 107692, кл. В21В 1/00, В21В 9/00 24.06.16. Бюл. № 120]. Деформацію тут здійснюють по черзі в розгінних і циліндричних калібрах із заданими значеннями радіусів гребня або впадини розгінного калібру. Перевагами даного способу є створення умов посиленого пластичного плину металу у поперечному напрямі та отримання розширеного сортаменту стрічок із заготовки круглого перерізу одного розміру. Недоліком є те, що даний спосіб не передбачає врахування пластичності матеріалу заготовки, а отже, і встановлення значень мінімально можливої товщини стрічки, а також не дозволяє забезпечувати необхідну якість матеріалу заготовки внаслідок неврахування ступеня накопичення пошкоджень. Крім того, використання розгінних калібрів значно ускладнює інструментальне оснащення і робить спосіб непридатним для плющення кінцівок заготовок при виробництві, наприклад, кабельних наконечників силових. Задача корисної моделі - оцінка та розширення технологічних можливостей процесу плющення циліндричних заготовок вальцюванням при виготовленні стрічок мінімальної товщини. Поставлена задача вирішується тим, що при плющенні циліндричних заготовок вальцюванням циліндричними валками [Матвійчук В.А. Розвиток процесів холодного вальцювання криволінійних заготовок із алюмінієвих сплавів /В.А. Матвійчук, І.А. Бубновська //Збірник тез доповідей VII Міжнародної науково-технічної конференції "Теоретичні та практичні проблеми в обробці матеріалів тиском і якості фахової освіти". - Київ - Херсон НТУУ "КПІ" ММІ, 2016 С. 26-29] при деформаціях  u  0,1 зв'язок між інтенсивністю деформацій  u і ступенем обтиснення h б D має лінійну залежність і може бути описаний рівнянням (1): hб 30 35 40 45  0,818  0,723 u . (1) D Оскільки на небезпечних вільних бокових поверхнях заготовки накопичення деформації проходить переважно при значеннях показника напруженого стану   1 , то граничну до руйнування деформацію  * для матеріалу вальцьованої заготовки можна визначати за діаграмою пластичності при   1 [Матвійчук В.А. Оцінка деформованості матеріалу криволінійних заготовок при вальцюванні в умовах складного двоетапного деформування /В.А. Матвійчук, І.А. Бубновська //Збірник тез доповідей VIII Міжнародної науково-технічної конференції "Теоретичні та практичні проблеми в обробці матеріалів тиском і якості фахової освіти". - Київ - Херсон НТУУ "КПІ" ММІ, 2017 С. 161-164], або за результатами випробувань [Патент на корисну модель № 109984, кл. G01N 3/08 26.09.16. Бюл. № 18]. Тоді гранична на момент руйнування товщина вальцьованої заготовки визначиться із (1) за формулою: h*  0,818  0,723* D . (2) Пристрій для плющення циліндричної заготовки 1 вальцюванням включає два гладких циліндричних валки 2 (креслення). Спосіб здійснюється наступним чином. За формулою (2) визначають граничну товщину стрічки h * , яку можна отримати вальцюванням без руйнування заготовки діаметром D . При цьому граничну до руйнування деформацію  * визначають для конкретного матеріалу за відомими діаграмами пластичності або за результатами випробувань (Патент № 109984). Приблизне значення граничної деформації можна визначити за відомими довідковими значеннями відносного звуження  , як 1 . 1  Циліндрична заготовка 1 обтискується циліндричними валками 2 (креслення) до значень hб  h* . Для цього вмикається обертання валків і здійснюється вальцювання заготовки до необхідної товщини за один або декілька проходів. У порівнянні з базовим об'єктом, котрим є найближчий аналог, описаний спосіб забезпечує виготовлення вальцюванням заготовок з незначним розширенням і наперед відомими граничними можливостями стосовно конкретного матеріалу, а також дозволяє отримувати мірні вироби з плющеними кінцівками.  *  ln 50 1 UA 122547 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб оцінки технологічних можливостей плющення циліндричних заготовок, який відрізняється тим, що здійснюють холодне вальцювання циліндричних заготовок циліндричними валками, граничну на момент руйнування товщину вальцьованої заготовки визначають за формулою h*  0,818  0,723 * D , де  * - гранична до руйнування інтенсивність деформацій в умовах одноосного розтягу, D - діаметр вихідної заготовки. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
