Спосіб хонінгування отворів

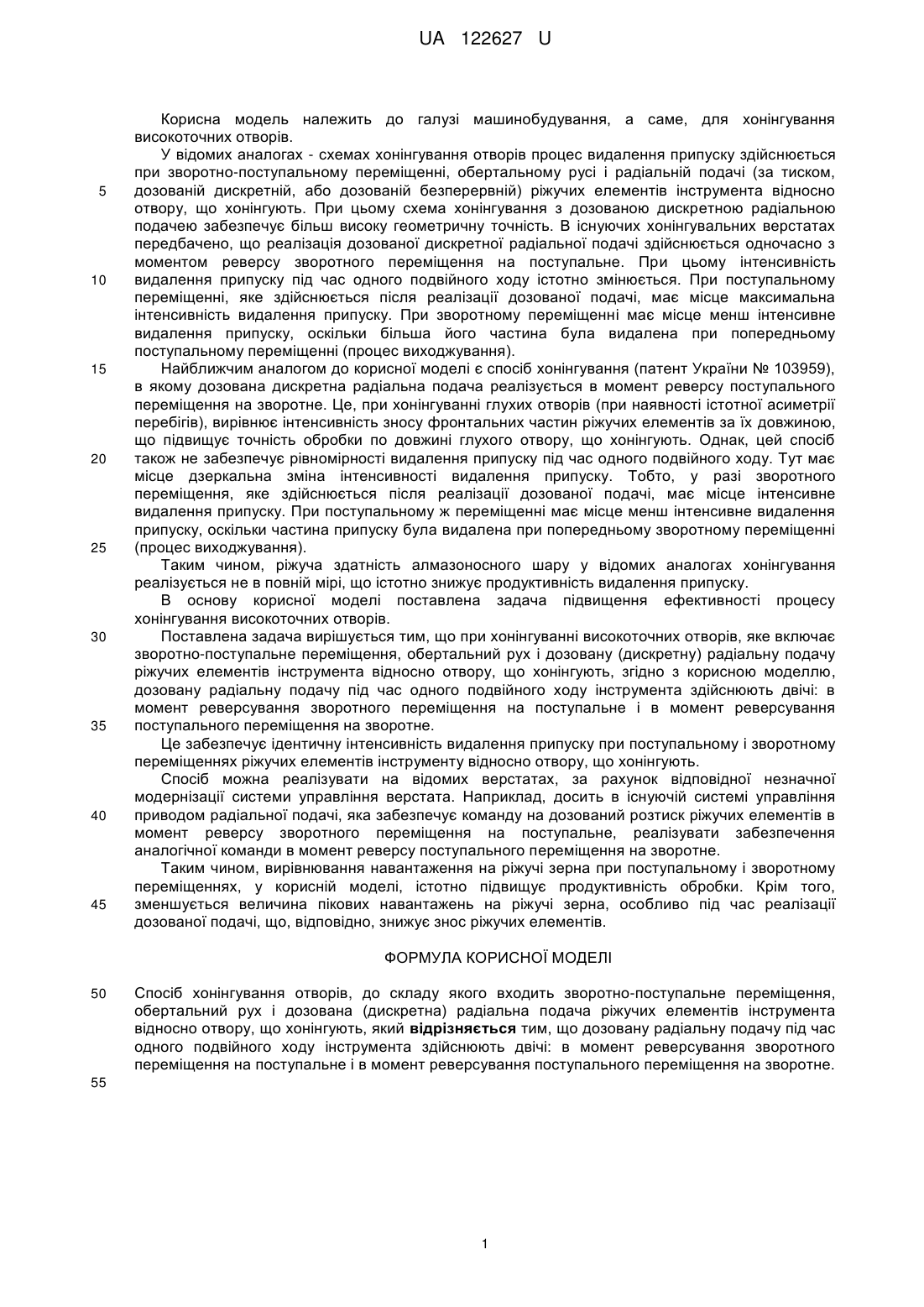

Реферат: Спосіб хонінгування отворів, до складу якого входить зворотно-поступальне переміщення, обертальний рух і дозована (дискретна) радіальна подача ріжучих елементів інструмента відносно отвору, що хонінгують. Дозовану радіальну подачу під час одного подвійного ходу інструмента здійснюють двічі: в момент реверсування зворотного переміщення на поступальне і в момент реверсування поступального переміщення на зворотне. UA 122627 U (12) UA 122627 U UA 122627 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме, для хонінгування високоточних отворів. У відомих аналогах - схемах хонінгування отворів процес видалення припуску здійснюється при зворотно-поступальному переміщенні, обертальному русі і радіальній подачі (за тиском, дозованій дискретній, або дозованій безперервній) ріжучих елементів інструмента відносно отвору, що хонінгують. При цьому схема хонінгування з дозованою дискретною радіальною подачею забезпечує більш високу геометричну точність. В існуючих хонінгувальних верстатах передбачено, що реалізація дозованої дискретної радіальної подачі здійснюється одночасно з моментом реверсу зворотного переміщення на поступальне. При цьому інтенсивність видалення припуску під час одного подвійного ходу істотно змінюється. При поступальному переміщенні, яке здійснюється після реалізації дозованої подачі, має місце максимальна інтенсивність видалення припуску. При зворотному переміщенні має місце менш інтенсивне видалення припуску, оскільки більша його частина була видалена при попередньому поступальному переміщенні (процес виходжування). Найближчим аналогом до корисної моделі є спосіб хонінгування (патент України № 103959), в якому дозована дискретна радіальна подача реалізується в момент реверсу поступального переміщення на зворотне. Це, при хонінгуванні глухих отворів (при наявності істотної асиметрії перебігів), вирівнює інтенсивність зносу фронтальних частин ріжучих елементів за їх довжиною, що підвищує точність обробки по довжині глухого отвору, що хонінгують. Однак, цей спосіб також не забезпечує рівномірності видалення припуску під час одного подвійного ходу. Тут має місце дзеркальна зміна інтенсивності видалення припуску. Тобто, у разі зворотного переміщення, яке здійснюється після реалізації дозованої подачі, має місце інтенсивне видалення припуску. При поступальному ж переміщенні має місце менш інтенсивне видалення припуску, оскільки частина припуску була видалена при попередньому зворотному переміщенні (процес виходжування). Таким чином, ріжуча здатність алмазоносного шару у відомих аналогах хонінгування реалізується не в повній мірі, що істотно знижує продуктивність видалення припуску. В основу корисної моделі поставлена задача підвищення ефективності процесу хонінгування високоточних отворів. Поставлена задача вирішується тим, що при хонінгуванні високоточних отворів, яке включає зворотно-поступальне переміщення, обертальний рух і дозовану (дискретну) радіальну подачу ріжучих елементів інструмента відносно отвору, що хонінгують, згідно з корисною моделлю, дозовану радіальну подачу під час одного подвійного ходу інструмента здійснюють двічі: в момент реверсування зворотного переміщення на поступальне і в момент реверсування поступального переміщення на зворотне. Це забезпечує ідентичну інтенсивність видалення припуску при поступальному і зворотному переміщеннях ріжучих елементів інструменту відносно отвору, що хонінгують. Спосіб можна реалізувати на відомих верстатах, за рахунок відповідної незначної модернізації системи управління верстата. Наприклад, досить в існуючій системі управління приводом радіальної подачі, яка забезпечує команду на дозований розтиск ріжучих елементів в момент реверсу зворотного переміщення на поступальне, реалізувати забезпечення аналогічної команди в момент реверсу поступального переміщення на зворотне. Таким чином, вирівнювання навантаження на ріжучі зерна при поступальному і зворотному переміщеннях, у корисній моделі, істотно підвищує продуктивність обробки. Крім того, зменшується величина пікових навантажень на ріжучі зерна, особливо під час реалізації дозованої подачі, що, відповідно, знижує знос ріжучих елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб хонінгування отворів, до складу якого входить зворотно-поступальне переміщення, обертальний рух і дозована (дискретна) радіальна подача ріжучих елементів інструмента відносно отвору, що хонінгують, який відрізняється тим, що дозовану радіальну подачу під час одного подвійного ходу інструмента здійснюють двічі: в момент реверсування зворотного переміщення на поступальне і в момент реверсування поступального переміщення на зворотне. 55 1 UA 122627 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
