Змішувач-активатор

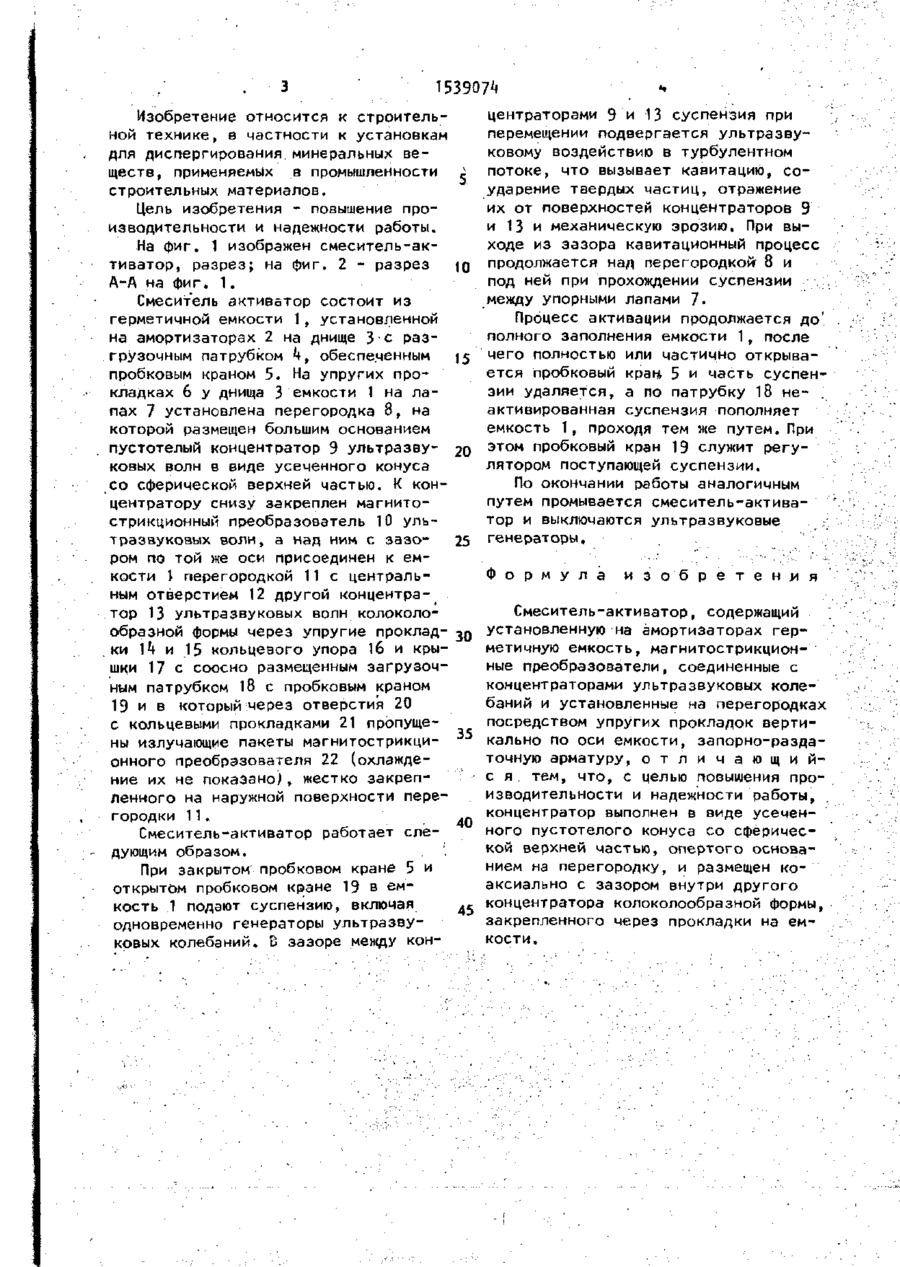

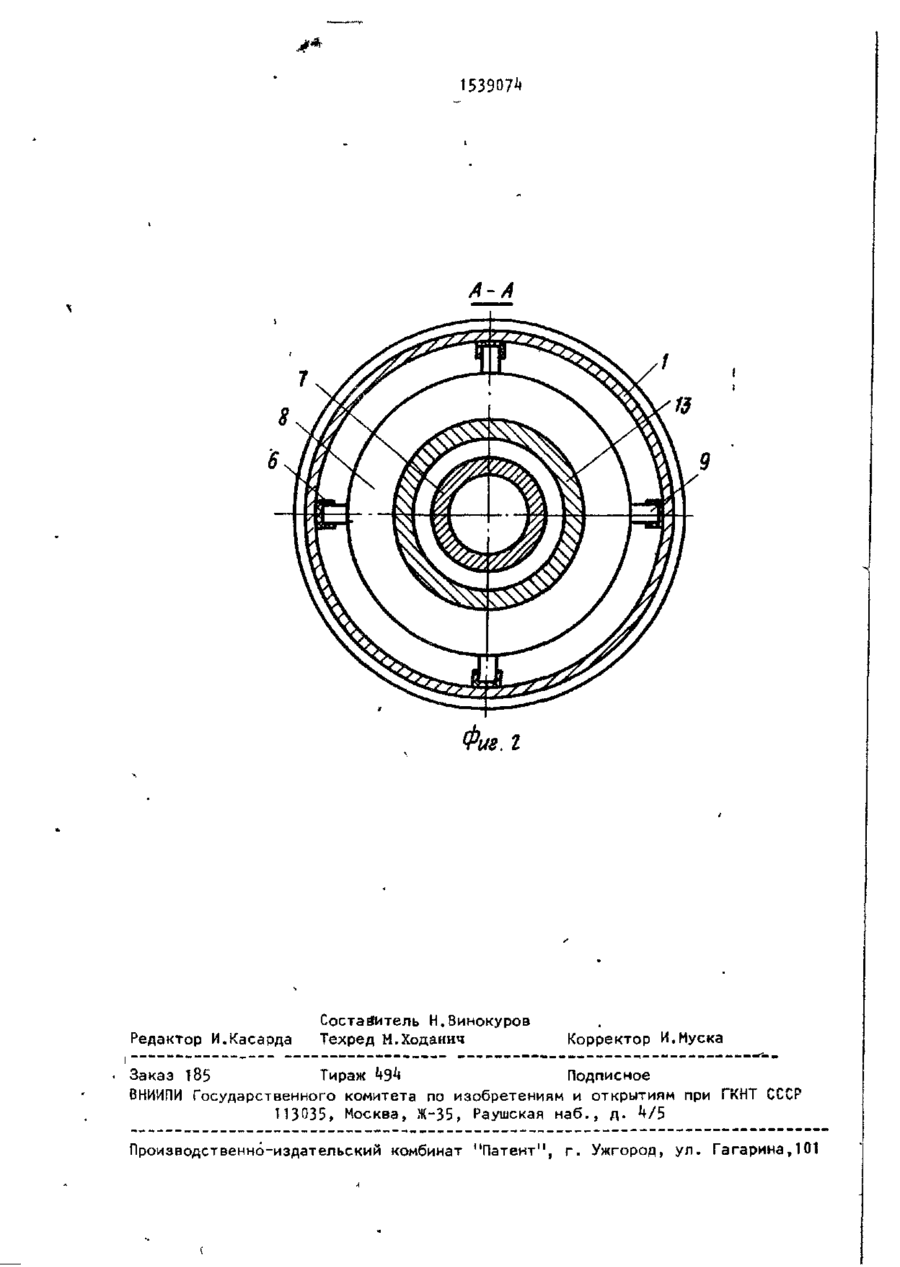

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1539074 А (51)5 В 28 С 5 Л 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ГКНТ СССР 1 • . • (21) ^370035/31-33 * 'f (22) 27.01,88 (46) 30,01.90. Бюл. Г h (71) Николаевский государственный педагогический институт им.В.Г.Белинского (72) В.И.Руйтур (53) 621.929.7 (088.3) » (56) Авторское свидетельство СССР W 11Э6276, кл. В 28 С 5 Л 6 , 1984. (5*0 СМЕСИТЕЛЬ-АКТИВАТОР (57) Изобретение относится к устройствам для смешения и диспергирования строительных растворов, в частности цементных суспензий, и позволяет по высить производительность и надежность работы. Смеситель-активатор содержит герметичную емкость 1, установленную на амортизаторах 2, соосно размещенные магнитострикционные преобразователи 10 и 22, имеющие концентраторы 9 и 13 ультразвуковых колебаний и жестко соединенные с перегородками 8 и 11, которые через упругие прокладки 6 и 14 установлены на лапах 7 и 16. Причем концентратор 9 выполнен в виде усеченного пустотелого конуса со сферической верхней частью и размещен коаксиально с зазором внутри другого концентратора 13 колоколообразной формы. 2 ил, а (Л п С ел со СО О ю Фиг 1 і 153907 * центраторами 9 и 13 суспензия при Изобретение относится к строительперемещении подвергается ультразвуной технике, а частности к установкам ковому воздействию в турбулентном для диспергирования, минеральных вепотоке, что вызывает кавитацию, соществ, применяемых а промышленности строительных материалов. ударение твердых частиц, отражение их от поверхностей концентраторов 9 Цель изобретения - повышение прои 13 и механическую эрозию. При выизводительности и надежности работы. ходе из зазора кавитационный процесс На фиг. 1 изображен смеситель-акпродолжается над перегородкой 8 и тиватор, разрез; на фиг. 2 - разрез под ней при прохождении суспензии А-А на фиг. 1, между упорными лапами 7. Смеситель активатор состоит из герметичной емкости 1, установленной Процесс активации продолжается до' на амортизаторах 2 на днище 3 с разполного заполнения емкости 1, после грузочным патрубком ^, обеспеченным 15 чего полностью или частично открывапробковым краном 5. На упругих проется пробковый кран, 5 и часть суспенкладках 6 у днища 3 емкости 1 на лазии удаляется, а по патрубку 18 непах 7 установлена перегородка 8, на активированная суспензия пополняет которой размещен большим основанием емкость 1, проходя тем же путем. При пустотелый концентратор 9 ультразвуэтом пробковый кран 19 служит регу20 лятором поступающей суспензии. ковых волн в виде усеченного конуса со сферической верхней частью. К конПо окончании работы аналогичным центратору снизу закреплен магнитопутем промывается смеситель-активастрикционный преобразователь 10 ультор и выключаются ультразвуковые : тразвуковых волн, а над ним с зазогенераторы. . ром по той же оси присоединен к ем- 25 кости 1 перегородкой 11 с центральФ о р м у л а и з о б р е т е н и я ным отверстием 12 другой концентратор 13 ультразвуковых волн колоколоСмеситель-активатор, содержащий образной формы через упругие проклад- З п Установленную-на амортизаторах герки Й и 15 кольцевого упора 16 и крыметичную емкость, магнитострикционшки 17 с соосно размещенным загрузочные преобразователи, соединенные с ным патрубком 18 с пробковым краном концентраторами ультразвуковых коле19 и в который через отверстия 20 баний и установленные на перегородках с кольцевыми прокладками 21 пропущепосредством упругих прокладок вертины излучающие пакеты магнитострикци- 35 кально по оси емкости, запорно-раздаонного преобразователя 22 (охлаждеточную арматуру, о т л и ч а ю щ и й ние их не показано), жестко закрепс я тем, что, с целью повышения проленного на наружной поверхности переизводительности и надежности работы, городки 11.. концентратор выполнен в виде усечен40 ного пустотелого конуса со сферичесСмеситель-активатор работает слекой верхней частью, опертого основадующим образом. нием на перегородку, и размещен коПри закрытом пробковом кране 5 и аксиально с зазором внутри другого открытом пробковом кране 19 в ем., концентратора колоколообразной формы, кость 1 подают суспензию, включая закрепленного через прокладки на емодновременно генераторы ультразвукости. ковых колебаний. С зазоре между кон A-A 15 Фиг.г Редактор И.Касарда Составитель Н.Винокуров Техред М.Ходанич Корректор И.Муска Заказ 185 Тираж ^9** Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. *+/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина,101
