Формула / Реферат

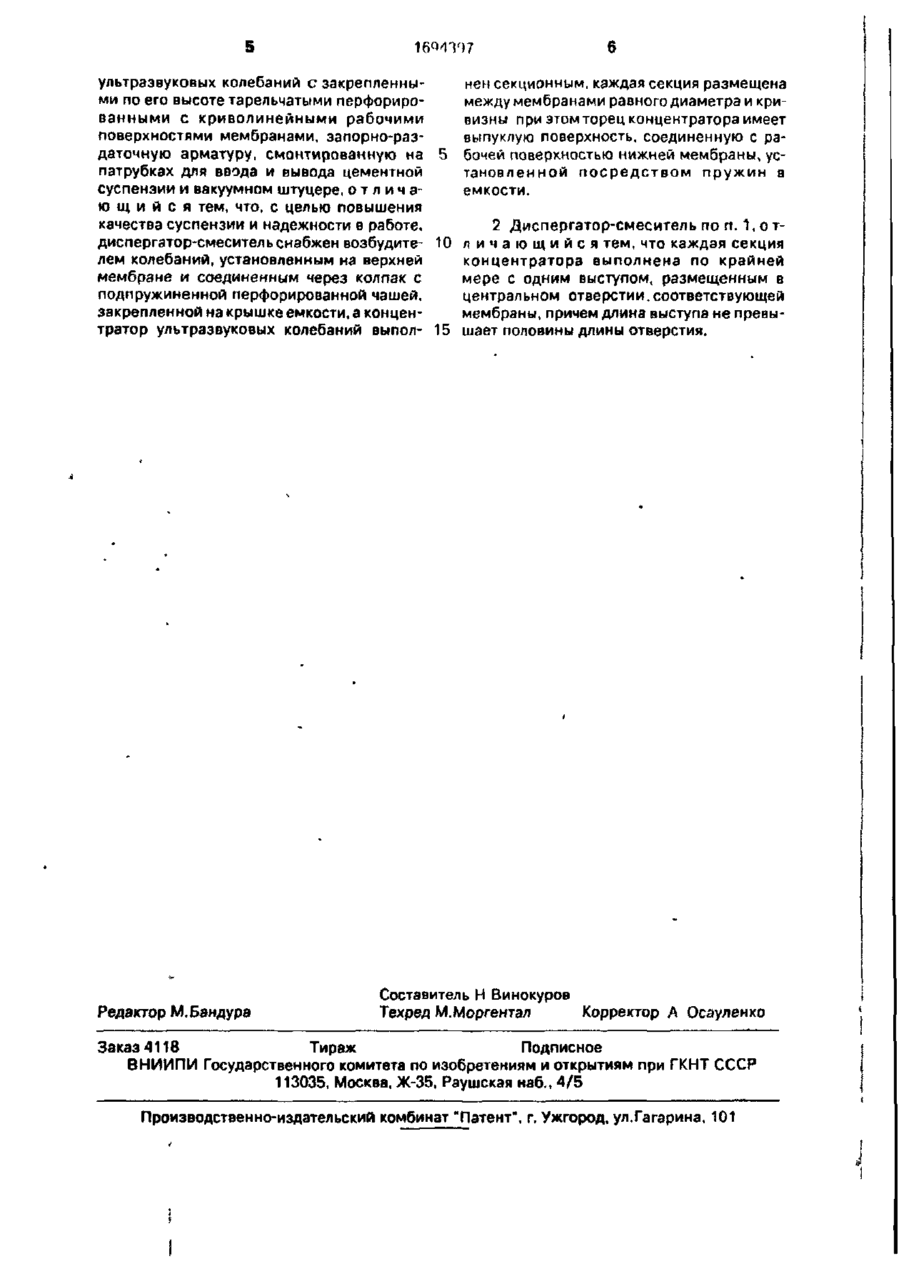

1. Диспергатор-смеситель, содержащий ус­тановленную на амортизаторах вертикальную гер­метичную емкость с крышкой, соосно с которой на магнитострикционном преобразователе установ­лен концентратор ультразвуковых колебаний с за­крепленными по его высоте тарельчатыми перфорированными с криволинейными рабочими поверхностями мембранами, запорно-раздаточ­ную арматуру, смонтированную на патрубках для ввода и вывода цементной суспензии и вакуумном штуцере, отличающийся тем, что, с целью повы­шения качества суспензии и надежности в работе, диспергатор-смеситель снабжен возбудителем ко­лебаний, установленным на верхней мембране и соединенным через колпак с подпружиненной пер­форированной чашей, закрепленной на крышке емкости, а концентратор ультразвуковых колеба­ний выполнен секционным, каждая секция разме­щена между мембранами равного диаметра и кривизны, при этом торец концентратора имеет выпуклую поверхность, соединенную с рабочей поверхностью нижней мембраны, установленной посредством пружин в емкости.

2. Диспергатор-смеситель по п. 1, отличающийся тем, что каждая секция концентратора выполнена по крайней мере с одним выступом, размещенным в центральном отверстии соответствующей мемб­раны, причем длина выступа не превышает поло­вины длины отверстия.

Текст

Изобретение относится к диспергаторам-смесителям для активации суспензии и позволяет повысить качество суспензии и надежность работы. Диспергатор-смеситель содержит установленную на амортизаторах 2 вертикальную герметичную емкость 1 с крышкой 3, соосно которой на пружинах 9 размещена перфорированная чаша 23, соединенная с колпаком 22, внутри которого установлен возбудитель 21 колебаний, опертый на верхнюю тарельчатую перфорированную мембрану 20 с криволинейной рабочей поверхностью. Внутри емкости 1 на днище 10 через пружины 13 на упорах 14 установлена мембрана 15, на нижней поверхности которой размещен магнитострикционный преобразователь 16, через выпуклую поверхность 17 установлен концентратор ультразвуковых колебаний, выполненный в виде секций 18, между которыми размещены мембраны 19 равного диаметра и кривизны. Диспергатор снабжен запорно-раздаточной арматурой, смонтированной на патрубках 4, 11 для ввода и вывода суспензии, 1 з. п. ф-лы, 1 ил. Ю J .../,.>- *\ Л 1694397 Изобретение относится к строительной технике, в частности к установкам для активации минеральных веществ и получения суспензии. Цель изобретения - повышение качества суспензии и надежности в работе. На чертеже изображен диспергаторсмеситель, разрез. Диспергатор-смеситель состоит из вертикальной герметичной емкости 1, установленной на амортизаторах 2 с крышкой 3, имеющей расположенный соосно входной патрубок 4 с пробковым краном 5 запорнораздаточной арматуры и вакуумный штуцер б, расположенный эксцентрично и подсоединенный к вакуумной системе(не показан), с отогнутым в сторону стенки емкости нижним концом 7 и пробковым краном 8, а с нижней стороны соосно и симметрично закрепленными по окружности пружинами 9,. а также днище 10 с выходным патрубком 11, имеющим пробковый кран 12, и пружины 13 внутри емкости, расположенные на выступах 14 нижней тарельчатой перфорированной мембраны 15, с криволинейной рабочей поверхностью и толщиной, которая уменьшается от центра к периферии с жестко закрепленными магнитострикционным преобразователем 16 на нижней стороне и концентраторе ультразвуковых колебаний на рабочей поверхности через выпуклую поверхность 17, на которой последовательно снизу вверх установлены секции 18 и перфорированные тарельчатые мембраны 19, толщина которых уменьшается от центральной части к периферии. Верхняя мембрана 20 снабжена возбудителем 21 колебания, размещенным под колпаком 22, соединенным с соосно установленной перфорированной чашей 23, упирающейся краями в пружины 9. Для соединения секций 18 концентратора с перфорированными мембранами 15, 19 и 20 одинаковой кривизны и диаметра последние имеют центральные отверстия 24, а секции 18 - выступы 25. Диспергатор-смеситель работает следующим образом. При закрытом пробковом кране 12 и открытых пробковых кранах 5 и 8 включают магнитострикционный преобразователь 16, подключенный к генератору ультразвуковых колебаний (не показан), и вакуумную систему (не показана), соединенную с патрубками 6, возбудитель 21 колебаний, и по патрубку 4 подают суспензию в емкость 1. Из патрубка 4 суспензия поступает в вибрирующую перфорированную чашу 23, а затем равномерно распределяется вибрирующим колпаком 22 на верхнюю перфори 5 10 15 20 25 30 35 40 45 50 55 рованную тарельчатую мембрану 20 При этом суспензия подвергается вибрационной обработке, перемешиванию и равномерному распределению по рабочей поверхности мембраны. Под действием увеличенной амплитуды колебательного смещения частиц на мембране 20 суспензия подвергается ультразвуковой и кавитационной обработке, а при прохождении через отверстия - обработке в зоне кругового действия ультразвукового поля, что способствует возникновению кавитации под мембраной. Тарельчатые мембраны 19, являясь составной частью концентратора ультразвуковых волн, работают как усилитепи ультразвуковых колебаний увеличение интенсивности которых усиливается в части пространства по сравнению с интенсивностью у поверхности тем, что они работают как концентраторы, фокусирующие и изменяющие направления действия ультразвука. Разнонаправленность действия ультразвука и значительное различие амплитуд колебаний создают благоприятные условия для образования турбулентности потока и возникновения кавитации Кавитзционное влияние усиливаются удалением газообразной фазы из суспензии через патрубок 6. Таким образом на мембране 20твердые частицы суспензии подвергаются наиболее мощному диспергирующему воздействию ультразвука и кавитации, так как этому способствует возбудитель 21колебаний, работа которого усиливает турбулентное движение суспензии Этот механизм воздействия аналогичен на всех мембранах 19,15 и на выпуклой поверхности 17. Омывая магнитострикционный преобразователь 16, суспензия охлаждает его и через патрубок 11 при полном или частичном открытии пробкового крана 12 удаляется. Работа пробкового крана 12 согласуется с работой пробкового крана 5 и служит регулятором движения потока суспензии во времени. По окончании работы диспергатор-смеситель промывается, после чего выключаются магнитострикционный преобразователь 16, возбудитель 21 колебаний и вакуумная система (не показана). При возобновлении работы диспергатора-смесителя процессы повторяются. Формула изобретения 1. Диспергатор-смеситель, содержащий установленную на амортизаторах вертикальную герметичную емкость с крышкой, соосно с которой на магнитострикционном преобразователе установлен концентратор 5 16

Дивитися

Додаткова інформація

Назва патенту англійською

Disperser-mixer

Автори англійською

Huitur Vasyl Ivanovych, Tsepukh Natalia Vasylivna

Назва патенту російською

Диспергатор-смеситель

Автори російською

Гуйтур Василий Иванович, Цепух Наталья Васильевна
