Диспергатор-змішувач

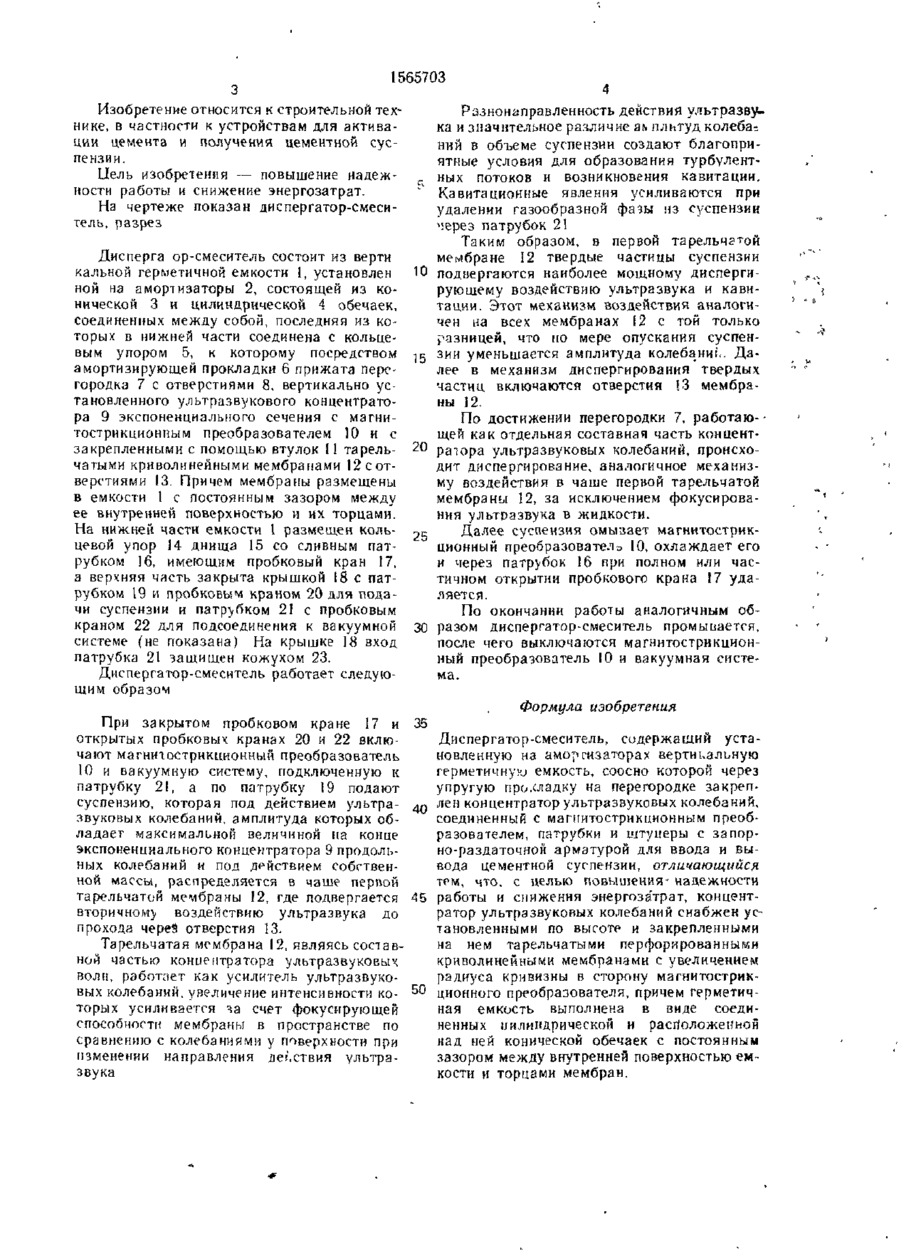

Изобретение относится к устройствам для диспергирования и активации цементной суспензии и позволяет повысить надежность работы и снизить энергозатраты Диспергатов-смеситель содержит установленную на амортизаторах 2 вертикальную герметичную емкость 1, по оси которой на перегородке 7 закреплен концентратор ультразвуковых колебаний 9, соединенный с магнитострикционным преобразователем 10 Концентратор ультразвуковых колебаний 9 имеет установленные по высоте на втулках 11 тарельчатые перфорированные криволинейные мембраны 12 с радиусом кривизны, увеличивающимся в сторону магнитострикционного преобразователя 10, а емкость 1 выполнена в виде соединенных цилиндричес кой 4 и расположенной над ней конической 3 обечаек 1 ил І 13 СП СП О СО Г' 1565703 Изобретение относится к строительной технике, в частности к устройствам для активации цемента и получения цементной суспензии. Цель изобретения — повышение надежности работы и снижение энергозатрат. На чертеже показан диспергатор-смеситель, разрез Дисперга op-смеситель состоит из верти калькой герметичной емкости 1, установлен 10 ной на амортизаторы 2, состоящей из конической 3 и цилиндрической 4 обечаек, соединенных между собой, последняя из которых в нижней части соединена с кольцевым упором 5, к которому посредством -]5 амортизирующей прокладки 6 прижата персгородка 7 с отверстиями 8, вертикально установленного ультразвукового концентратора 9 экспоненциального сечения с магнитострикционным преобразователей 10 и с закрепленными с помощью втулок 11 тарель- 20 чатыми криволинейными мембранами 12 с отверстиями 13. Причем мембраны размещены в емкости 1 с постоянным зазором между ее внутренней поверхностью и их торцами. На нижней части емкости 1 размещен кольцевой упор 14 днища 15 со сливным патрубком 16, имеющим пробковый кран 17, а верхняя часть закрыта крышкой 18 с патрубком 19 и пробковым краном 20 для подачи суспензии и патрубком 21 с пробковым краном 22 для подсоединения к вакуумной 30 системе (не показана) На крышке 18 вход патрубка 21 защищен кожухом 23. Диспергатор-смеситель работает следующим образом Рззнонаправленность действия ультразвука и значительное различие а\ гын.туд колеба^ ний в объеме суспензии создают благоприятные условия для образования турбулентных потоков и возникновения кавитации. Кавитационные явления усиливаются при удалении газообразной фазы из суспензии >;ерез патрубок 21 Таким образом, в первой тарельчгтой мембране 12 твердые частицы суспензии подвергаются наиболее мощному диспергирующему воздействию ультразвука и кавитации. Этот механизм воздействия аналогичен на всех мембранах 12 с той только разницей, что по мере опускания суспензии уменьшается амплитуда колебании. Далее в механизм диспергирования твердых частиц включаются отверстия !3 мембраны 12. По достижении перегородки 7, работающей как отдельная составная часть концентраюра ультразвуковых колебаний, происходит диспергирование, аналогичное механизму воздействия в чаше первой тарельчатой мембраны 12, за исключением фокусирования ультразвука в жидкости. Далее суспензия омыаает магнитострикционный преобразователе 10, охлаждает его и через патрубок 16 при полном или частичном открытии пробкового крана 17 удаляется. По окончании работы аналогичным образом диспергатор-смеситель промывается. после чего выключаются магнитострикционный преобразователь 10 и вакуумная система. Формула изобретения При закрытом пробковом кране 17 и 35 открытых пробковых кранах 20 и 22 вклюДиспергатор-смеситель, содержащий устачают магнитострикцисшный преобразователь новленную на амортизаторах вертикальную 10 и вакуумную систему, подключенную к герметичную емкость, соосно которой через патрубку 21, а по патрубку 19 подают упругую прохладку на перегородке закрепсуспензию, которая под действием ультра- 4 п лен концентратор ультразвуковых колебаний, звуковых колебаний, амплитуда которых обсоединенный с магнитострикционным преобладает максимальной величиной на конце разователем, патрубки и штуцеры с запорэкспоненциального концентратора 9 продольно-раздаточной арматурой для ввода и выных колебаний и под действием собственвода цементной суспензии, отличающийся тем, что, с целью повышения- надежности ной массы, распределяется в чаше первой тарельчатой мембраны 12, где подвергается 45 работы и снижения энергозатрат, кон центратор ультразвуковых колебаний снабжен усвторичному воздействию ультразвука до тановленными по высоте и закрепленными прохода через отверстия 13на нем тарельчатыми перфорированными Тарельчатая мембрана 12, являясь составкриволинейными мембранами с увеличением ной частью концентратора ультразвуковых волн, работает как усилитель ультразвукорадиуса кривизны в сторону магнитостриквых колебаний, увеличение интенсивности коционного преобразователя, причем герметичторых усиливается за счет фокусирующей ная емкость выполнена в виде соедиспособности мембраны в пространстве по ненных цилиндрической и расположенной сравнению с колебаниями у поверхности при над ней конической обечаек с постоянным изменении направления действия ультразазором между внутренней поверхностью емзвука кости и торцами мембран. 1565703 Редактор А Мотыль Заказ 11Q0 Гост сів и ті ль Н Гехр?д И Верес Гираж 507 BHHOKVHOB Корректор Н Ьороль Подписное ВЫИИПИ Государственного комитета по изобретениям и открытиям г.ри 1 КНТ СССР II 3 0 ^ MocKBd Ж -35 Раушская н^б л 4/5 Производствеішо издательский комбинат «Штент», г Ужгород У Гагарина 101
