Диспергатор-змішувач

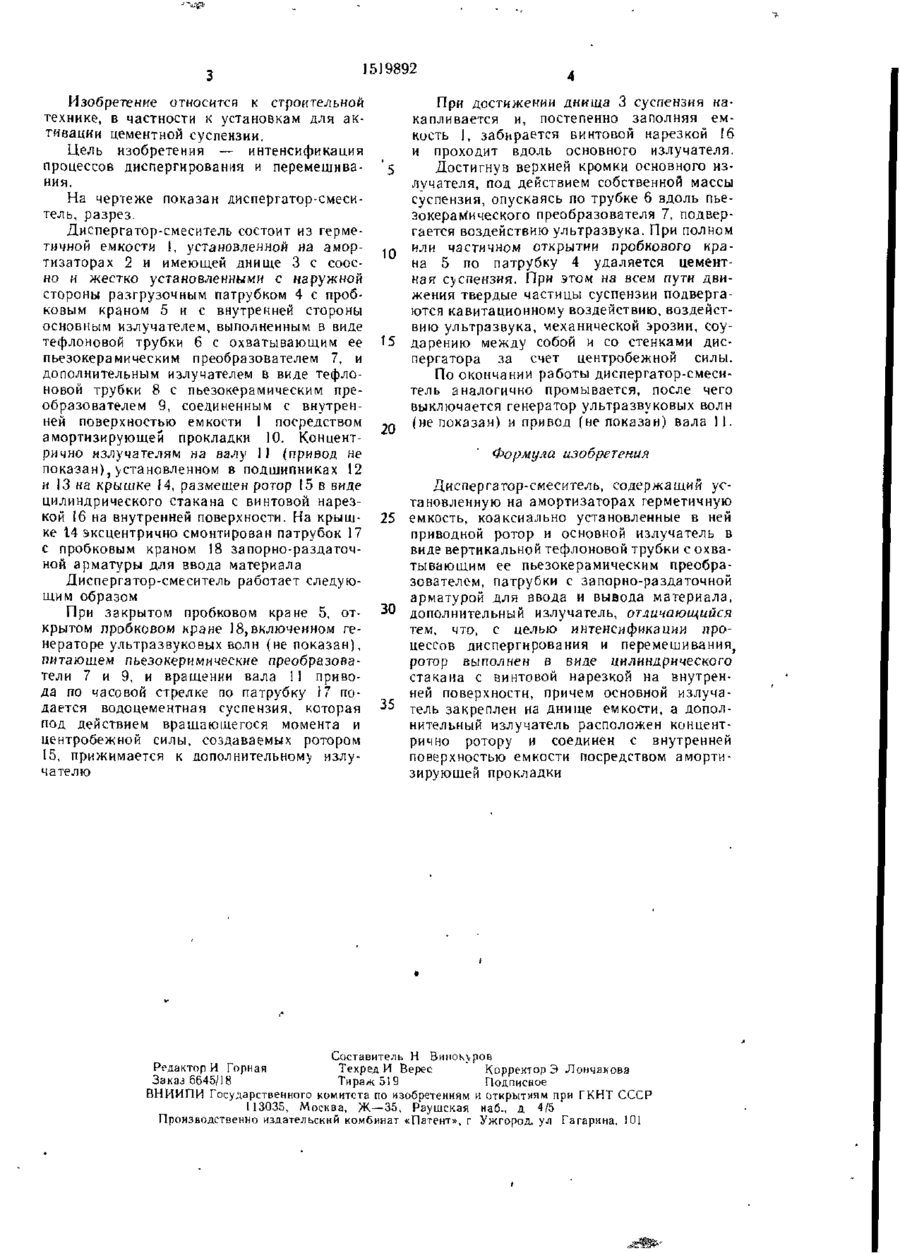

Изобретение относится к установкам для активации цементной суспензии и поз воляет интенсифицировать процессы диспер гнрования и перемешивании Диспергатор смеситель содержит установленную на амор тизаторах 2 герметичнмо емкость I, внутри которой концентрично размещены на днище 3 излучатель, выполненный в виде вертикальной тефлоново'й трубки 6 с охватывающим ее иьезокерамическим преобразователем 7, и приводной ротор 15 в виде цитишрического стакана с винтовой нарезкой 16 на внутренней поверхности Концентрично ротору 15 на внутренней поверхности емкости I посредством амортизирующей прокладки 10 іакретен дополнительный излучатель Емкость і снабжена запорно раздаточной армат\рой П.ТЯ ввода (патрубок 17 с пробковым краном 18) и вывода (разгру ючныи патрубок 4 с пробковым краном 5) перемешиваемого материала 1 ил (Л ел СО 00 СО 519892 Изобретение относится к строительной технике, в частности к установкам для активации цементной суспензии. Цель изобретения — интенсификация процессов диспергирования и перемешивания. На чертеже показан диспергатор-смеситель, разрез. Диспергатор-смеснтель состоит из герметичной емкости 1, установленной на амортизаторах 2 и имеющей днище 3 с соосно и жестко установленными с наружной стороны разгрузочным патрубком 4 с пробковым краном 5 и с внутренней стороны основным излучателем, выполненным в виде тефлоновой трубки 6 с охватывающим ее пьезо керамическим преобразователем 7, и дополнительным излучателем в виде тефлоновой трубки 8 с пьезо керамическим преобразователем 9, соединенным с внутренней поверхностью емкости 1 посредством амортизирующей прокладки 10. Концентрично излучателям на валу 11 (привод не показан}, установленном в подшипниках 12 и 13 на крышке 14, размещен ротор 15 в виде цилиндрического стакана с винтовой нарезкой І6 на внутренней поверхности. На крышке 14 эксцентрично смонтирован патрубок 17 с пробковым краном 18 запорно-раздаточной арматуры для ввода материала Диспергатор-смеситель работает следующим образом При закрытом пробковом кране 5, открытом пробковом кране 18,включенном генераторе ультразвуковых волн (не показан), питающем пьезокеримические преобразователи 7 и 9, и вращении вала 11 привода по часовой стрелке по патрубку 17 подается водоцементная суспензия, которая под действием вращающегося момента и центробежной силы, создаваемых ротором 15, прижимается к дополнительном)' излучателю При достижении днища 3 суспензия накапливается и, постепенно заполняя емкость 1, забирается винтовой нарезкой !6 и проходит вдоль основного излучателя. Достигнув верхней кромки основного излучателя, под действием собственной массы суспензия, опускаясь по трубке 6 вдоль пьезокерам'ического преобразователя 7, подвергается воздействию ультразвука. При полном или частичном открытии пробкового кра10 на 5 по патрубку 4 удаляется цементная суспензия. При этом на всем пути движения твердые частицы суспензии подвергаются кавитационному воздействию, воздействию ультразвука, механической эрозии, соу15 дарению между собой и со стенками диспергатора за счет центробежной силы. По окончании работы диспергатор-смеситель аналогично промывается, после чего выключается генератор ультразвуковых волн (не показан) и привод (не показан) вала 11. 20 Формула изобретения Диспергатор-смеситель, содержащий установленную на амортизаторах герметичную 25 емкость, коаксиально установленные в ней приводной ротор и основной излучатель в виде вертикальной тефлоновой трубки с охватывающим ее пьезоке рами чески м преобразователем, патрубки с запорно-раздаточной арматурой для ввода и вывода материала, 30 дополнительный излучатель, отличающийся тем, что, с целью интенсификации процессов диспергирования и перемешивания, ротор выполнен в виде цилиндрического стакана с винтовой нарезкой на внутренней поверхности, причем основной излуча35 тель закреплен на днище емкости, а дополнительный излучатель расположен концентрично ротору и соединен с внутренней поверхностью емкости посредством амортизирующей прокладки Составитель Н Винокчров Редактор И Горная Техред И Верес Корректор Э Лончакова Заказ 6645/18 Тираж 519 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж—35, Раушская наб., д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
