Розбірна куксова вкладка

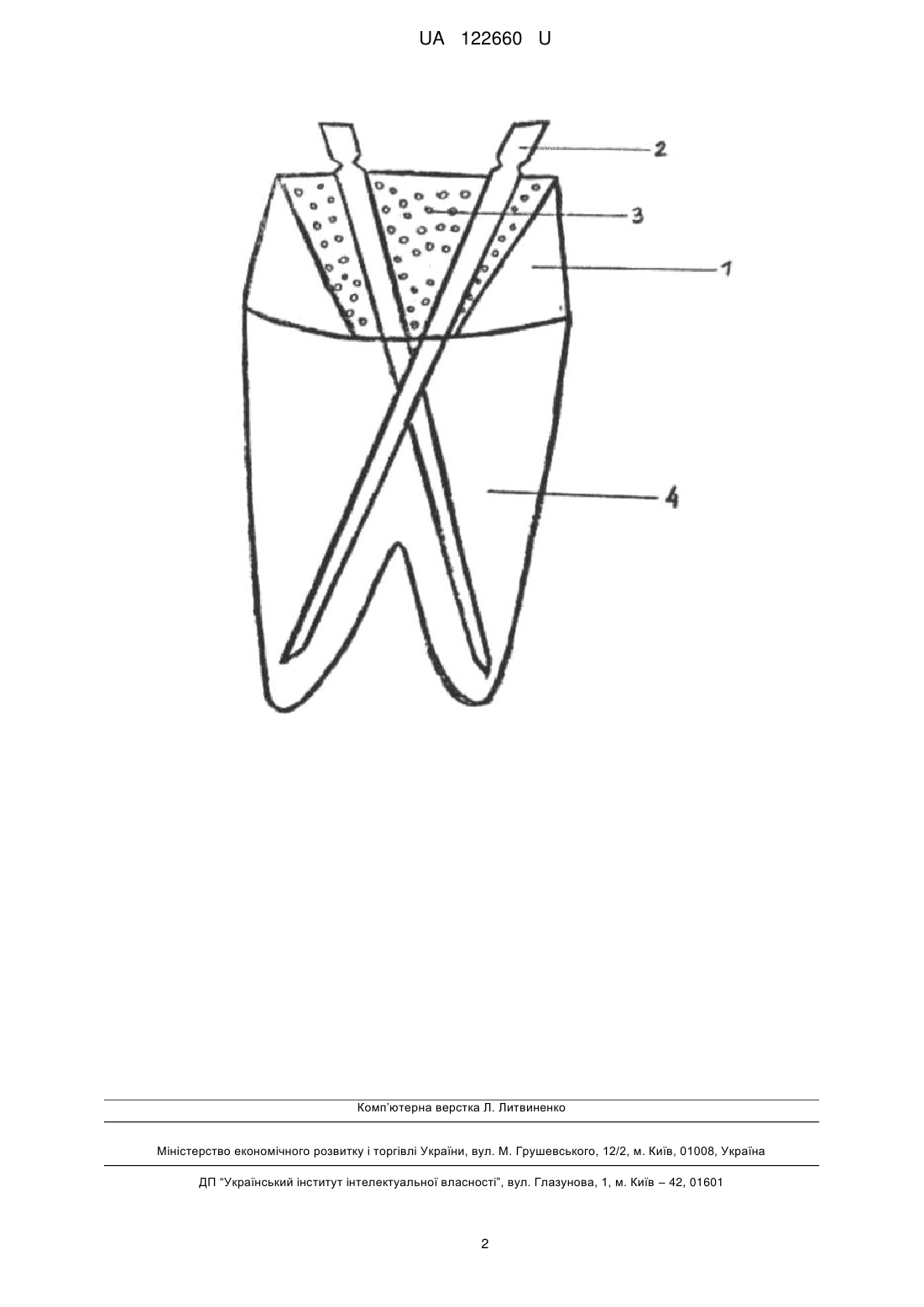

Реферат: Куксова вкладка складається з металевої монолітної литої частини, що відновлює відсутній фрагмент зуба і штифта, що входить в канал і окремого додаткового штифта, причому відновлююча зуб монолітна лита металева частина виконана тільки по колу з порожнечею всередині у вигляді усіченого конуса, щоб було видно канали коренів і щоб її можна було добре зафіксувати за допомогою фіксуючого пломбувального матеріалу, обидва штифти виконані окремо. UA 122660 U (54) РОЗБІРНА КУКСОВА ВКЛАДКА UA 122660 U UA 122660 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме до ортопедичної стоматології. Відома конструкція розбірної куксової вкладки. Вона складається з культі зуба у вигляді металевої монолітної литої частини, що відновлює відсутній фрагмент зуба з одним штифтом, що входить в канал і окремо виготовляється додатковий штифт, який пронизує монолітну культю і входить у другий непаралельний канал зуба. Далі вкладка цементується на зубі, додатковий штифт вводиться в отвір у вкладці, наосліп проходить в канал і також цементується [1]. Але дана конструкція вкладки має ряд недоліків: вона важка, громіздка, при цементуванні зразу з вкладкою цементується виготовлений один штифт, а додатковий занурюється наосліп. При необхідності не можна видалити вкладку, так як не можливо витягти не паралельні штифти. В основу корисної моделі поставлено задачу усунути вищевказані недоліки. Поставлена задача вирішується тим, що у запропонованій розбірній куксовій вкладці металева монолітна лита частина виконана тільки по колу з порожнечею всередині. Порожнеча виконана у вигляді усіченого конуса для того, щоб було видно канали коренів і щоб її можна було добре зафіксувати за допомогою фіксуючого пломбувального матеріалу. Обидва штифти виконані окремо. Конструкція представлена кресленням. Вона складається з: металевої пустотілої частини 1, фіксуючих штифтів 2, фіксуючого пломбувального матеріалу 3, кореня зуба з каналами 4. Робота з конструкцією здійснюється таким чином. Штифти (2) виготовляються за звичайною методикою. При цементуванні вкладки пустотіла частина (1) встановлюється на посадкове місце на корені зуба з каналами (4) і під візуальним контролем цементуються штифти (2). Утворена порожнеча всередині вкладки заповнюється пломбувальним фіксуючим матеріалом (3). Дана конструкція має ряд переваг - вона легше, зручніше проводити цементування штифтів, які постійно знаходяться під візуальним контролем, є можливість при необхідності демонтувати вкладку. Джерела інформації: 1. Копейкин В.Н. Руководство по ортопедической стоматологии. - М.: "Триада-X", 1998. - 496 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Куксова вкладка, що складається з металевої монолітної литої частини, що відновлює відсутній фрагмент зуба і штифта, що входить в канал, і окремого додаткового штифта, яка відрізняється тим, що відновлююча зуб монолітна лита металева частина виконана тільки по колу з порожнечею всередині у вигляді усіченого конуса, щоб було видно канали коренів і щоб її можна було добре зафіксувати за допомогою фіксуючого пломбувального матеріалу, обидва штифти виконані окремо. 1 UA 122660 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
