Каркас захисний

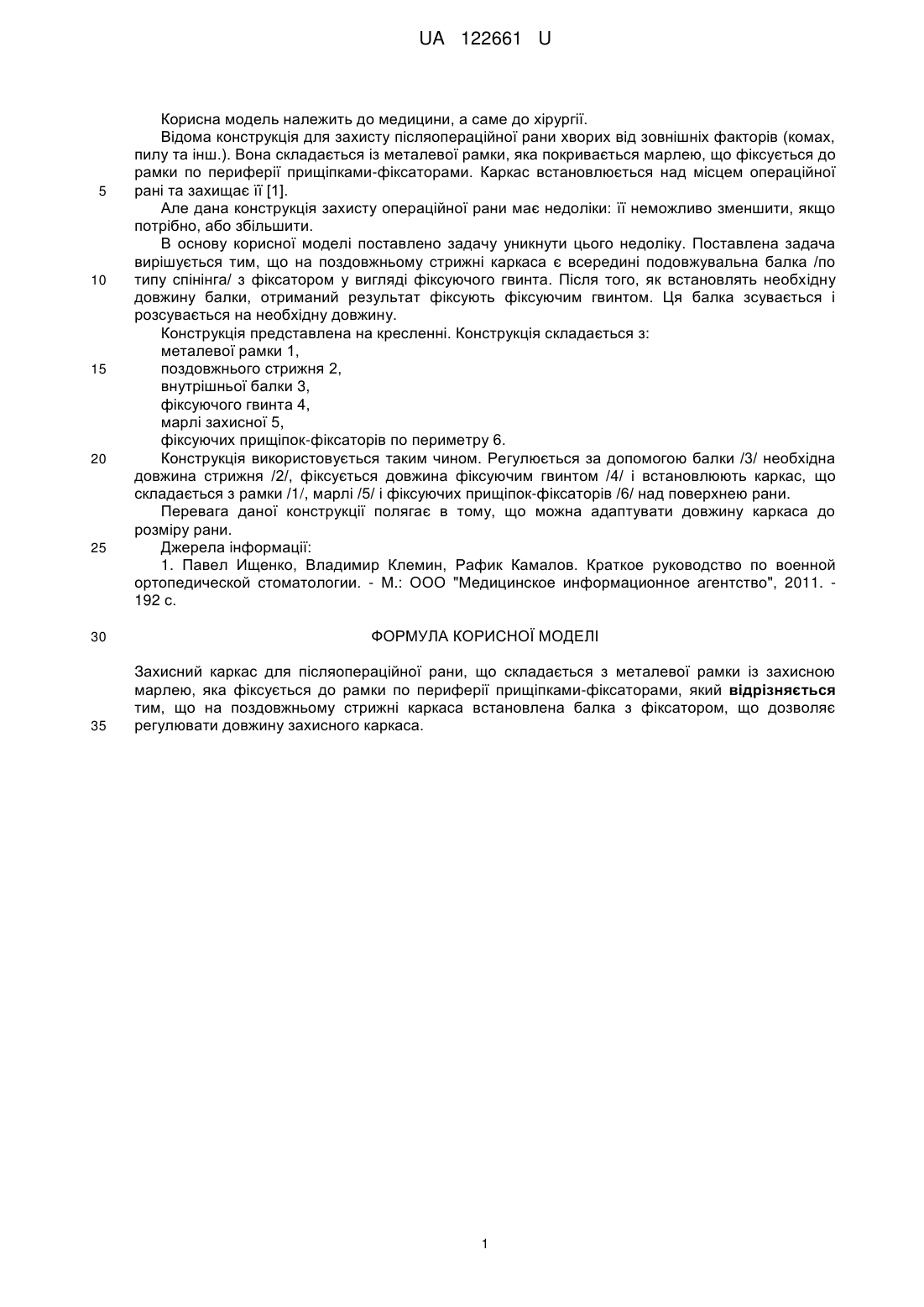

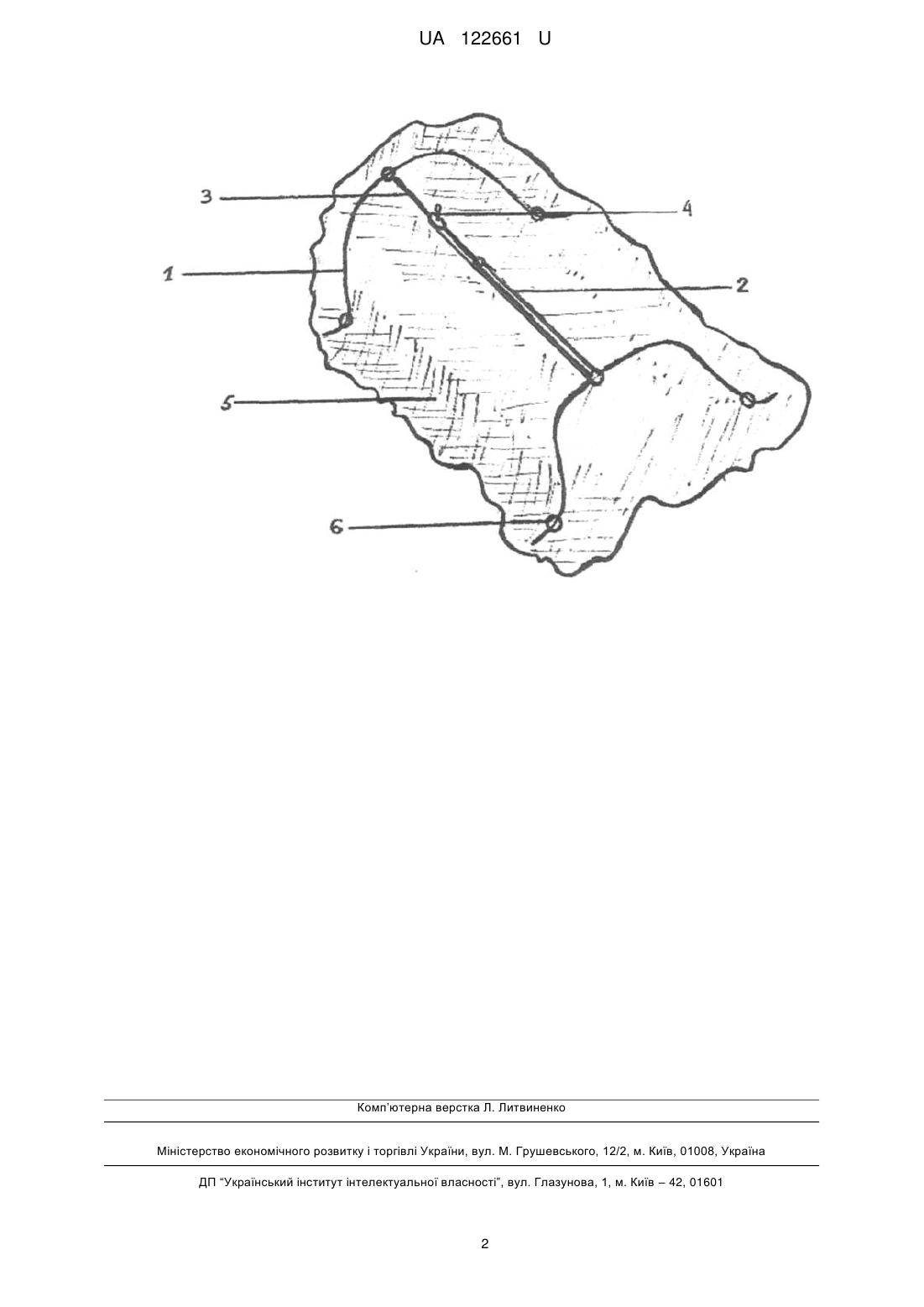

Реферат: UA 122661 U UA 122661 U 5 10 15 20 25 Корисна модель належить до медицини, а саме до хірургії. Відома конструкція для захисту післяопераційної рани хворих від зовнішніх факторів (комах, пилу та інш.). Вона складається із металевої рамки, яка покривається марлею, що фіксується до рамки по периферії прищіпками-фіксаторами. Каркас встановлюється над місцем операційної рані та захищає її [1]. Але дана конструкція захисту операційної рани має недоліки: її неможливо зменшити, якщо потрібно, або збільшити. В основу корисної моделі поставлено задачу уникнути цього недоліку. Поставлена задача вирішується тим, що на поздовжньому стрижні каркаса є всередині подовжувальна балка /по типу спінінга/ з фіксатором у вигляді фіксуючого гвинта. Після того, як встановлять необхідну довжину балки, отриманий результат фіксують фіксуючим гвинтом. Ця балка зсувається і розсувається на необхідну довжину. Конструкція представлена на кресленні. Конструкція складається з: металевої рамки 1, поздовжнього стрижня 2, внутрішньої балки 3, фіксуючого гвинта 4, марлі захисної 5, фіксуючих прищіпок-фіксаторів по периметру 6. Конструкція використовується таким чином. Регулюється за допомогою балки /3/ необхідна довжина стрижня /2/, фіксується довжина фіксуючим гвинтом /4/ і встановлюють каркас, що складається з рамки /1/, марлі /5/ і фіксуючих прищіпок-фіксаторів /6/ над поверхнею рани. Перевага даної конструкції полягає в тому, що можна адаптувати довжину каркаса до розміру рани. Джерела інформації: 1. Павел Ищенко, Владимир Клемин, Рафик Камалов. Краткое руководство по военной ортопедической стоматологии. - М.: ООО "Медицинское информационное агентство", 2011. 192 с. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Захисний каркас для післяопераційної рани, що складається з металевої рамки із захисною марлею, яка фіксується до рамки по периферії прищіпками-фіксаторами, який відрізняється тим, що на поздовжньому стрижні каркаса встановлена балка з фіксатором, що дозволяє регулювати довжину захисного каркаса. 1 UA 122661 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
