Спосіб збільшення напруги на опорі навантаження при живленні від джерела постійної напруги

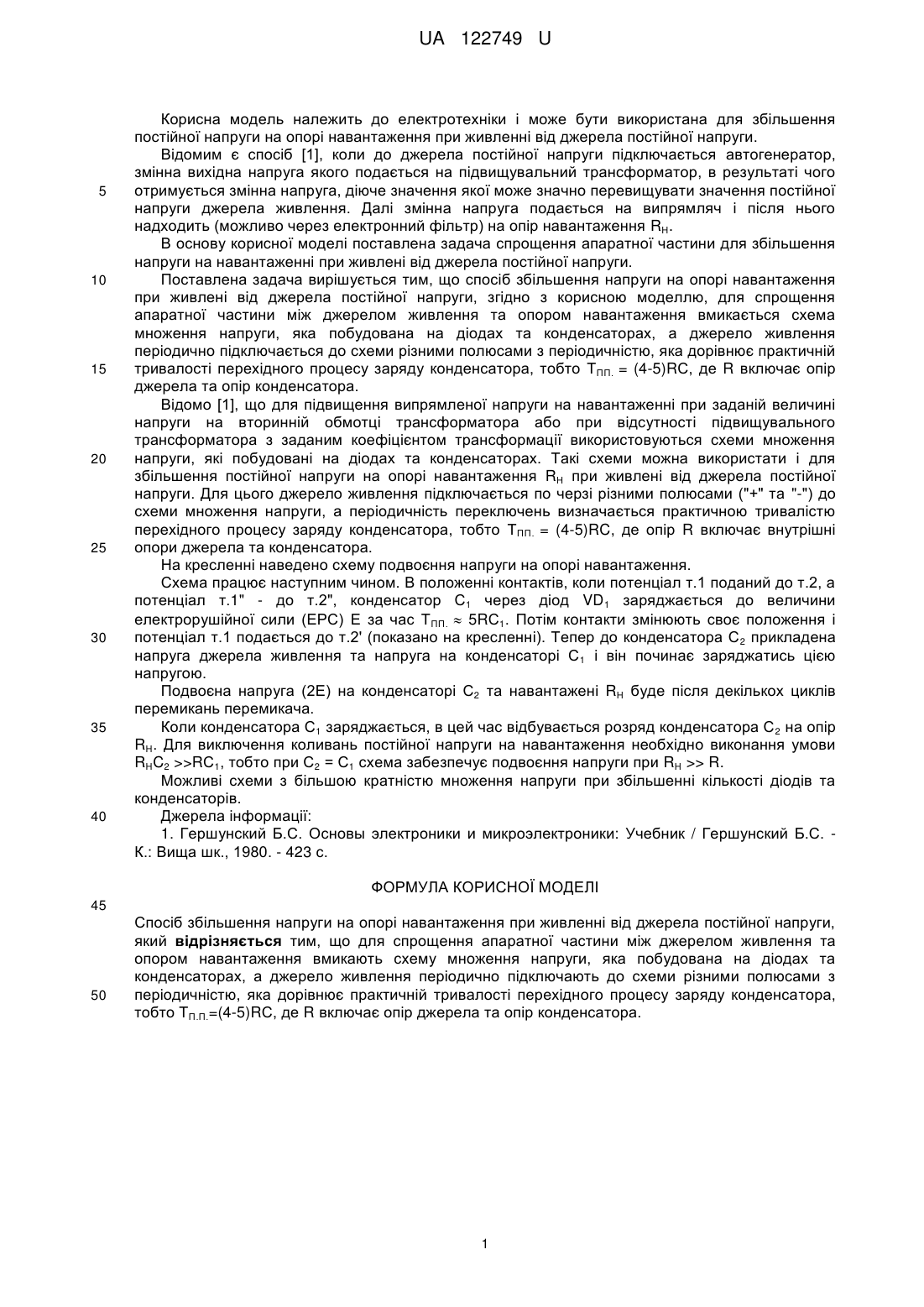

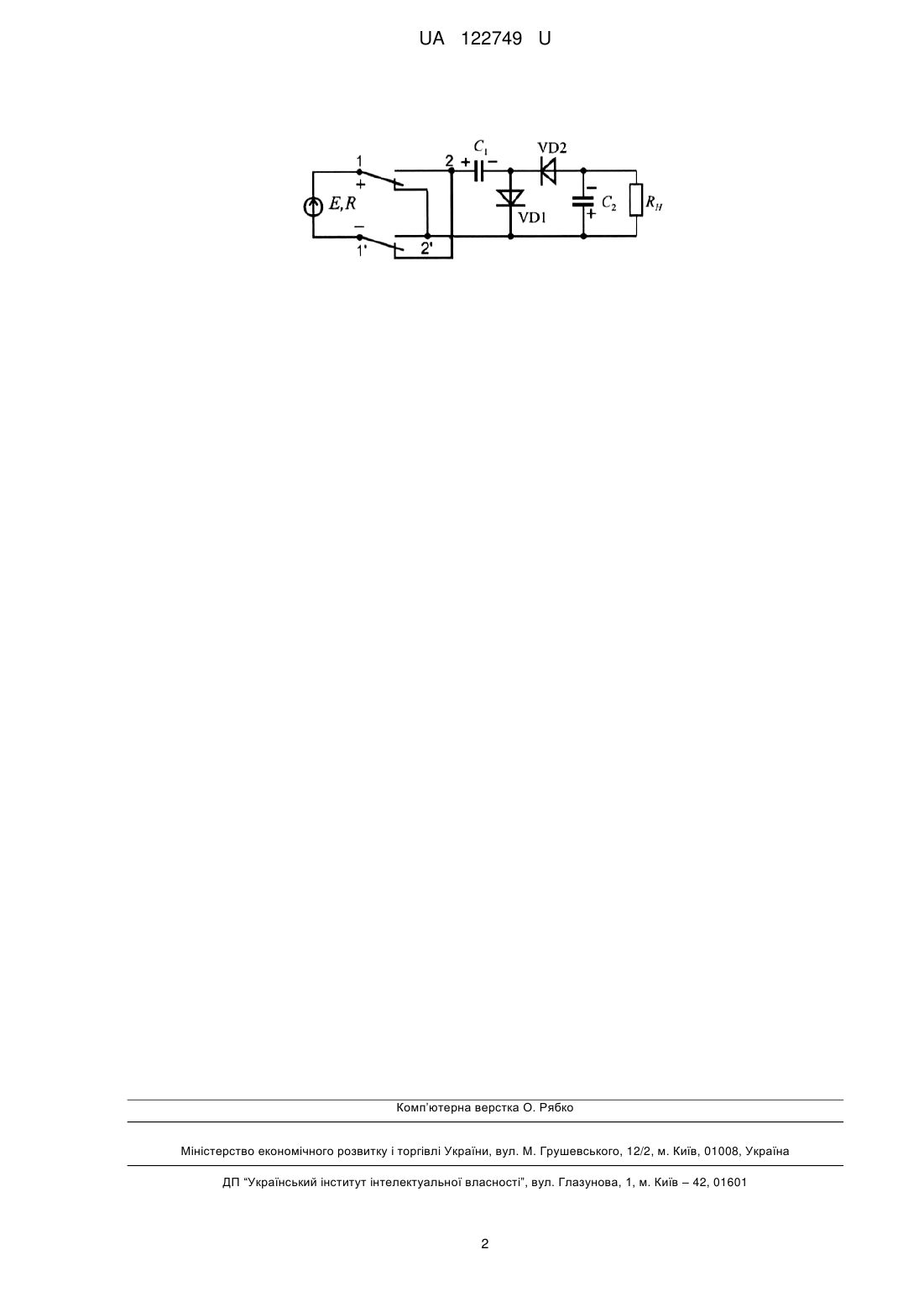

Реферат: UA 122749 U UA 122749 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки і може бути використана для збільшення постійної напруги на опорі навантаження при живленні від джерела постійної напруги. Відомим є спосіб [1], коли до джерела постійної напруги підключається автогенератор, змінна вихідна напруга якого подається на підвищувальний трансформатор, в результаті чого отримується змінна напруга, діюче значення якої може значно перевищувати значення постійної напруги джерела живлення. Далі змінна напруга подається на випрямляч і після нього надходить (можливо через електронний фільтр) на опір навантаження RH. В основу корисної моделі поставлена задача спрощення апаратної частини для збільшення напруги на навантаженні при живлені від джерела постійної напруги. Поставлена задача вирішується тим, що спосіб збільшення напруги на опорі навантаження при живлені від джерела постійної напруги, згідно з корисною моделлю, для спрощення апаратної частини між джерелом живлення та опором навантаження вмикається схема множення напруги, яка побудована на діодах та конденсаторах, а джерело живлення періодично підключається до схеми різними полюсами з періодичністю, яка дорівнює практичній тривалості перехідного процесу заряду конденсатора, тобто ТПП. = (4-5)RС, де R включає опір джерела та опір конденсатора. Відомо [1], що для підвищення випрямленої напруги на навантаженні при заданій величині напруги на вторинній обмотці трансформатора або при відсутності підвищувального трансформатора з заданим коефіцієнтом трансформації використовуються схеми множення напруги, які побудовані на діодах та конденсаторах. Такі схеми можна використати і для збільшення постійної напруги на опорі навантаження RH при живлені від джерела постійної напруги. Для цього джерело живлення підключається по черзі різними полюсами ("+" та "-") до схеми множення напруги, а періодичність переключень визначається практичною тривалістю перехідного процесу заряду конденсатора, тобто ТПП. = (4-5)RC, де опір R включає внутрішні опори джерела та конденсатора. На кресленні наведено схему подвоєння напруги на опорі навантаження. Схема працює наступним чином. В положенні контактів, коли потенціал т.1 поданий до т.2, а потенціал т.1" - до т.2", конденсатор С1 через діод VD1 заряджається до величини електрорушійної сили (ЕРС) Е за час ТПП.  5RС1. Потім контакти змінюють своє положення і потенціал т.1 подається до т.2' (показано на кресленні). Тепер до конденсатора С 2 прикладена напруга джерела живлення та напруга на конденсаторі С1 і він починає заряджатись цією напругою. Подвоєна напруга (2Е) на конденсаторі С2 та навантажені RH буде після декількох циклів перемикань перемикача. Коли конденсатора С1 заряджається, в цей час відбувається розряд конденсатора С 2 на опір RH. Для виключення коливань постійної напруги на навантаження необхідно виконання умови RHC2 >>RС1, тобто при С2 = С1 схема забезпечує подвоєння напруги при RH >> R. Можливі схеми з більшою кратністю множення напруги при збільшенні кількості діодів та конденсаторів. Джерела інформації: 1. Гершунский Б.С. Основы электроники и микроэлектроники: Учебник / Гершунский Б.С. К.: Вища шк., 1980. - 423 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб збільшення напруги на опорі навантаження при живленні від джерела постійної напруги, який відрізняється тим, що для спрощення апаратної частини між джерелом живлення та опором навантаження вмикають схему множення напруги, яка побудована на діодах та конденсаторах, а джерело живлення періодично підключають до схеми різними полюсами з періодичністю, яка дорівнює практичній тривалості перехідного процесу заряду конденсатора, тобто ТП.П.=(4-5)RС, де R включає опір джерела та опір конденсатора. 1 UA 122749 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
