Спосіб кування кільцевих поковок зі ступінчастою поверхнею

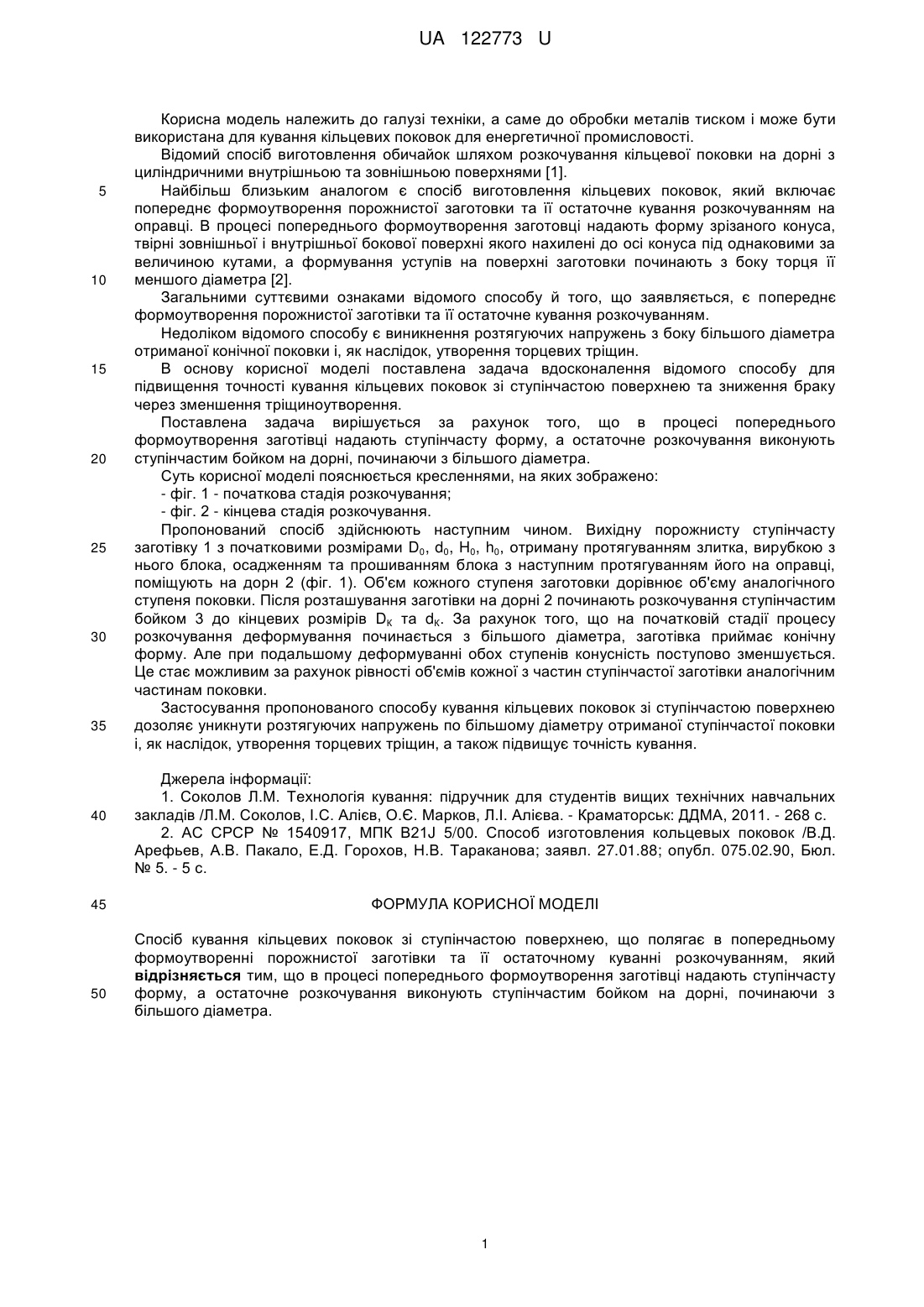

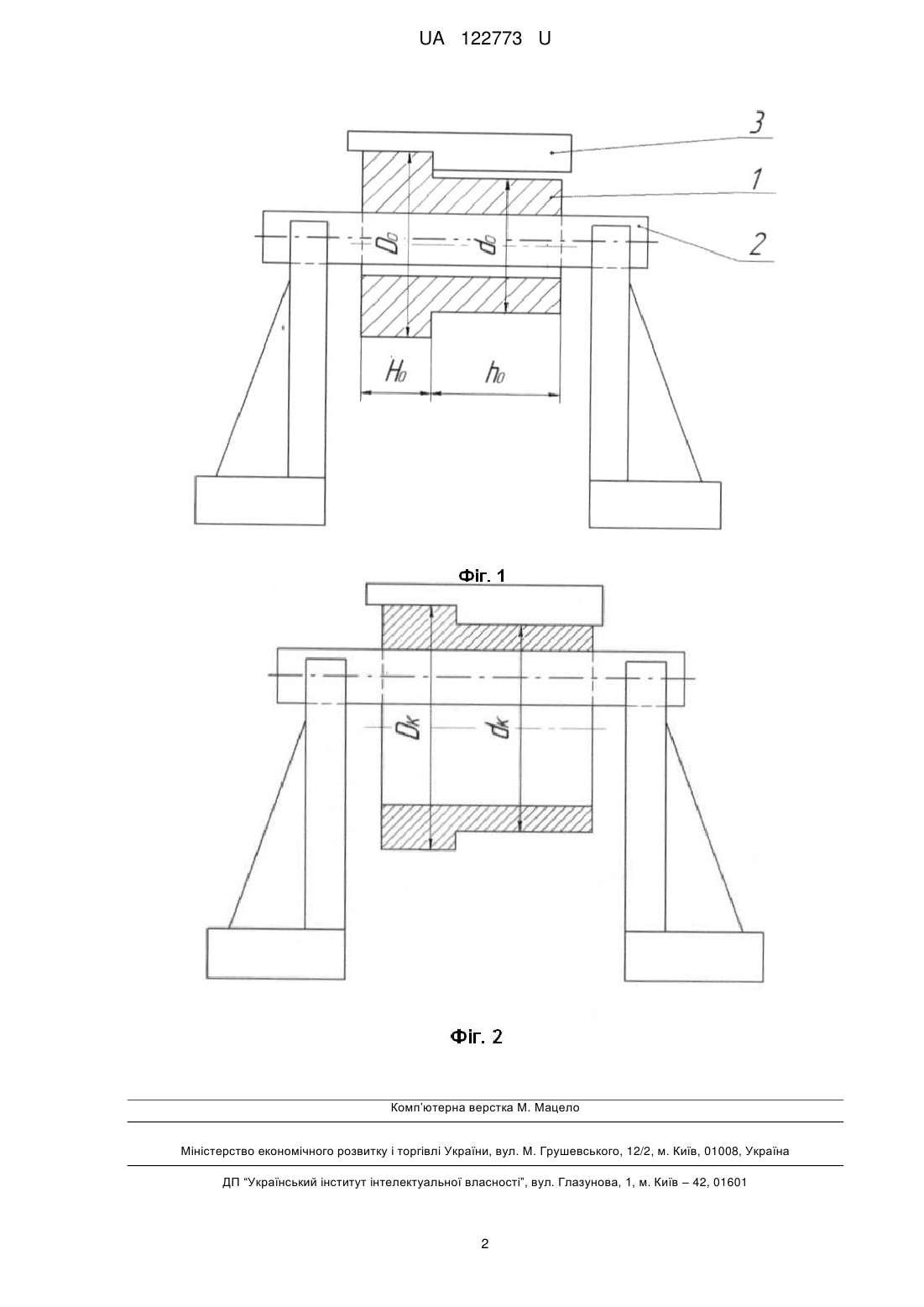

Реферат: Спосіб кування кільцевих поковок зі ступінчастою поверхнею полягає у попередньому формоутворенні порожнистої заготівки та її остаточному куванні розкочуванням. В процесі попереднього формоутворення заготівці надають ступінчасту форму. Остаточне розкочування виконують ступінчастим бойком на дорні, починаючи з більшого діаметра. UA 122773 U (54) СПОСІБ КУВАННЯ КІЛЬЦЕВИХ ПОКОВОК ЗІ СТУПІНЧАСТОЮ ПОВЕРХНЕЮ UA 122773 U UA 122773 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана для кування кільцевих поковок для енергетичної промисловості. Відомий спосіб виготовлення обичайок шляхом розкочування кільцевої поковки на дорні з циліндричними внутрішньою та зовнішньою поверхнями [1]. Найбільш близьким аналогом є спосіб виготовлення кільцевих поковок, який включає попереднє формоутворення порожнистої заготовки та її остаточне кування розкочуванням на оправці. В процесі попереднього формоутворення заготовці надають форму зрізаного конуса, твірні зовнішньої і внутрішньої бокової поверхні якого нахилені до осі конуса під однаковими за величиною кутами, а формування уступів на поверхні заготовки починають з боку торця її меншого діаметра [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є попереднє формоутворення порожнистої заготівки та її остаточне кування розкочуванням. Недоліком відомого способу є виникнення розтягуючих напружень з боку більшого діаметра отриманої конічної поковки і, як наслідок, утворення торцевих тріщин. В основу корисної моделі поставлена задача вдосконалення відомого способу для підвищення точності кування кільцевих поковок зі ступінчастою поверхнею та зниження браку через зменшення тріщиноутворення. Поставлена задача вирішується за рахунок того, що в процесі попереднього формоутворення заготівці надають ступінчасту форму, а остаточне розкочування виконують ступінчастим бойком на дорні, починаючи з більшого діаметра. Суть корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - початкова стадія розкочування; - фіг. 2 - кінцева стадія розкочування. Пропонований спосіб здійснюють наступним чином. Вихідну порожнисту ступінчасту заготівку 1 з початковими розмірами D0, d0, H0, h0, отриману протягуванням злитка, вирубкою з нього блока, осадженням та прошиванням блока з наступним протягуванням його на оправці, поміщують на дорн 2 (фіг. 1). Об'єм кожного ступеня заготовки дорівнює об'єму аналогічного ступеня поковки. Після розташування заготівки на дорні 2 починають розкочування ступінчастим бойком 3 до кінцевих розмірів DК та dК. За рахунок того, що на початковій стадії процесу розкочування деформування починається з більшого діаметра, заготівка приймає конічну форму. Але при подальшому деформуванні обох ступенів конусність поступово зменшується. Це стає можливим за рахунок рівності об'ємів кожної з частин ступінчастої заготівки аналогічним частинам поковки. Застосування пропонованого способу кування кільцевих поковок зі ступінчастою поверхнею дозоляє уникнути розтягуючих напружень по більшому діаметру отриманої ступінчастої поковки і, як наслідок, утворення торцевих тріщин, а також підвищує точність кування. Джерела інформації: 1. Соколов Л.М. Технологія кування: підручник для студентів вищих технічних навчальних закладів /Л.М. Соколов, І.С. Алієв, О.Є. Марков, Л.І. Алієва. - Краматорськ: ДДМА, 2011. - 268 с. 2. АС СРСР № 1540917, МПК В21J 5/00. Способ изготовления кольцевых поковок /В.Д. Арефьев, А.В. Пакало, Е.Д. Горохов, Η.В. Тараканова; заявл. 27.01.88; опубл. 075.02.90, Бюл. № 5. - 5 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб кування кільцевих поковок зі ступінчастою поверхнею, що полягає в попередньому формоутворенні порожнистої заготівки та її остаточному куванні розкочуванням, який відрізняється тим, що в процесі попереднього формоутворення заготівці надають ступінчасту форму, а остаточне розкочування виконують ступінчастим бойком на дорні, починаючи з більшого діаметра. 1 UA 122773 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
