Спосіб кування деталей типу втулок із розтрубами

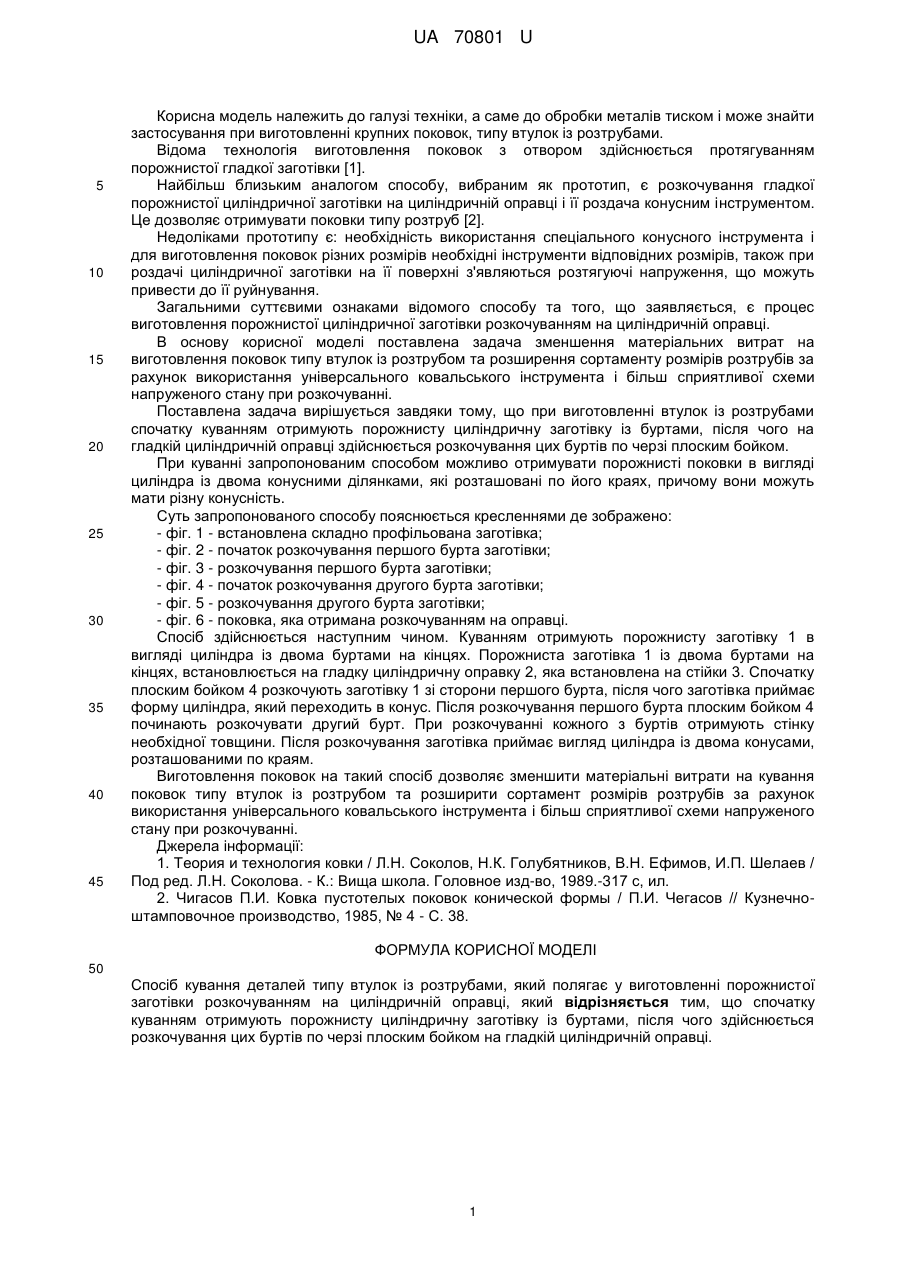

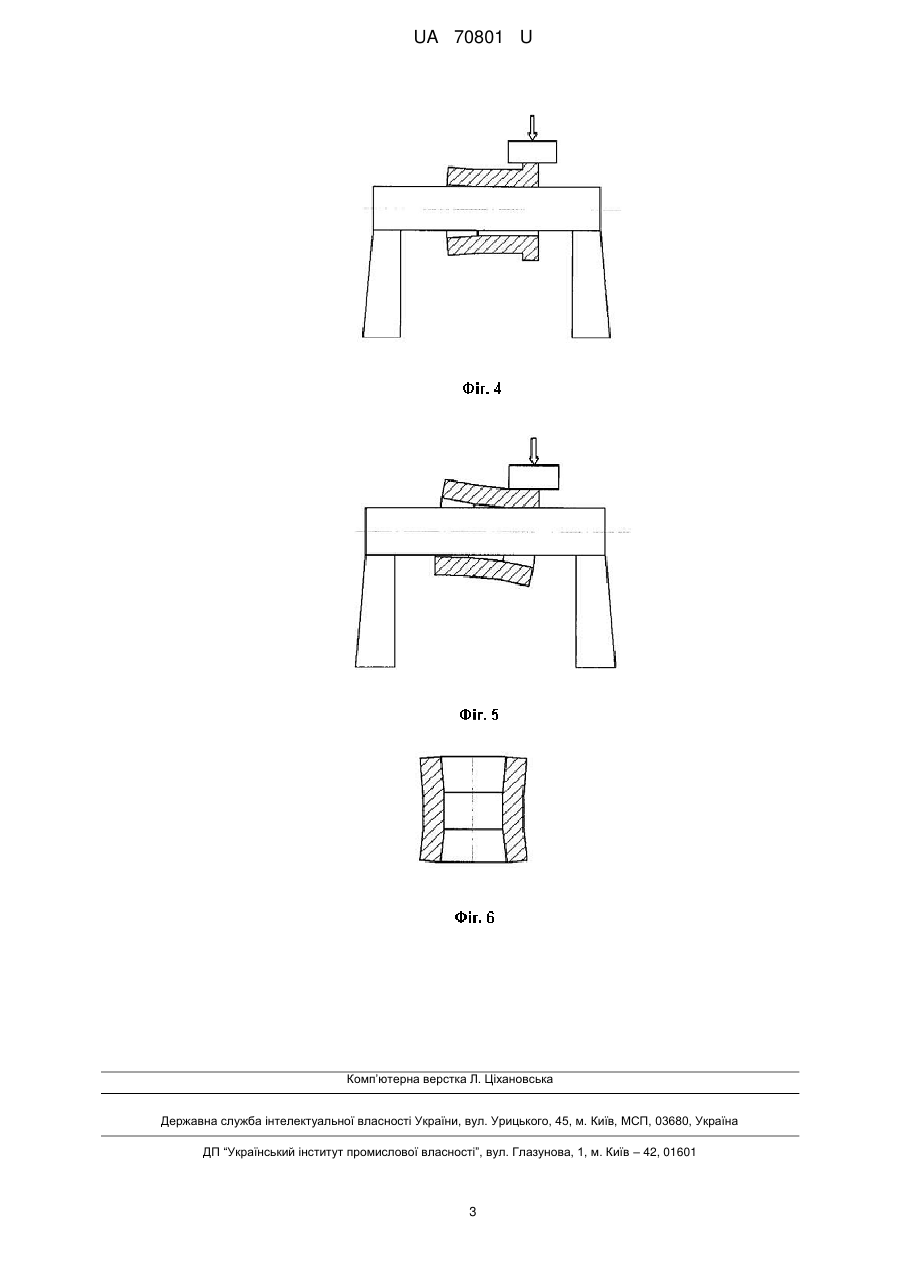

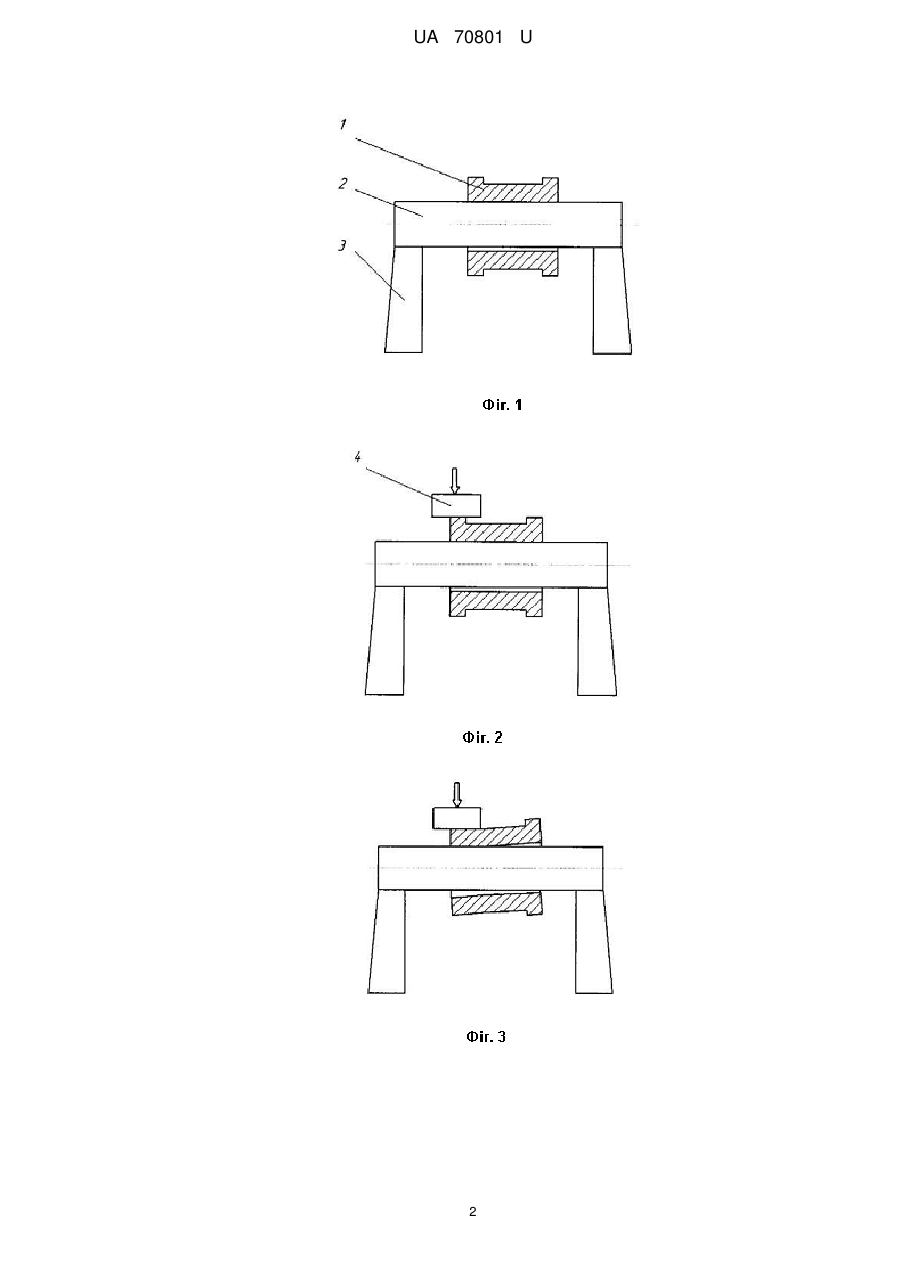

Реферат: Спосіб кування деталей типу втулок із розтрубами, при якому спочатку куванням отримують порожнисту циліндричну заготівку із буртами, після чого здійснюється розкочування цих буртів по черзі плоским бойком на гладкій циліндричній оправці. UA 70801 U (54) СПОСІБ КУВАННЯ ДЕТАЛЕЙ ТИПУ ВТУЛОК ІЗ РОЗТРУБАМИ UA 70801 U UA 70801 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може знайти застосування при виготовленні крупних поковок, типу втулок із розтрубами. Відома технологія виготовлення поковок з отвором здійснюється протягуванням порожнистої гладкої заготівки [1]. Найбільш близьким аналогом способу, вибраним як прототип, є розкочування гладкої порожнистої циліндричної заготівки на циліндричній оправці і її роздача конусним інструментом. Це дозволяє отримувати поковки типу розтруб [2]. Недоліками прототипу є: необхідність використання спеціального конусного інструмента і для виготовлення поковок різних розмірів необхідні інструменти відповідних розмірів, також при роздачі циліндричної заготівки на її поверхні з'являються розтягуючі напруження, що можуть привести до її руйнування. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес виготовлення порожнистої циліндричної заготівки розкочуванням на циліндричній оправці. В основу корисної моделі поставлена задача зменшення матеріальних витрат на виготовлення поковок типу втулок із розтрубом та розширення сортаменту розмірів розтрубів за рахунок використання універсального ковальського інструмента і більш сприятливої схеми напруженого стану при розкочуванні. Поставлена задача вирішується завдяки тому, що при виготовленні втулок із розтрубами спочатку куванням отримують порожнисту циліндричну заготівку із буртами, після чого на гладкій циліндричній оправці здійснюється розкочування цих буртів по черзі плоским бойком. При куванні запропонованим способом можливо отримувати порожнисті поковки в вигляді циліндра із двома конусними ділянками, які розташовані по його краях, причому вони можуть мати різну конусність. Суть запропонованого способу пояснюється кресленнями де зображено: - фіг. 1 - встановлена складно профільована заготівка; - фіг. 2 - початок розкочування першого бурта заготівки; - фіг. 3 - розкочування першого бурта заготівки; - фіг. 4 - початок розкочування другого бурта заготівки; - фіг. 5 - розкочування другого бурта заготівки; - фіг. 6 - поковка, яка отримана розкочуванням на оправці. Спосіб здійснюється наступним чином. Куванням отримують порожнисту заготівку 1 в вигляді циліндра із двома буртами на кінцях. Порожниста заготівка 1 із двома буртами на кінцях, встановлюється на гладку циліндричну оправку 2, яка встановлена на стійки 3. Спочатку плоским бойком 4 розкочують заготівку 1 зі сторони першого бурта, після чого заготівка приймає форму циліндра, який переходить в конус. Після розкочування першого бурта плоским бойком 4 починають розкочувати другий бурт. При розкочуванні кожного з буртів отримують стінку необхідної товщини. Після розкочування заготівка приймає вигляд циліндра із двома конусами, розташованими по краям. Виготовлення поковок на такий спосіб дозволяє зменшити матеріальні витрати на кування поковок типу втулок із розтрубом та розширити сортамент розмірів розтрубів за рахунок використання універсального ковальського інструмента і більш сприятливої схеми напруженого стану при розкочуванні. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под ред. Л.Н. Соколова. - К.: Вища школа. Головное изд-во, 1989.-317 с, ил. 2. Чигасов П.И. Ковка пустотелых поковок конической формы / П.И. Чегасов // Кузнечноштамповочное производство, 1985, № 4 - С. 38. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кування деталей типу втулок із розтрубами, який полягає у виготовленні порожнистої заготівки розкочуванням на циліндричній оправці, який відрізняється тим, що спочатку куванням отримують порожнисту циліндричну заготівку із буртами, після чого здійснюється розкочування цих буртів по черзі плоским бойком на гладкій циліндричній оправці. 1 UA 70801 U 2 UA 70801 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
