Спосіб виготовлення поковок із отвором

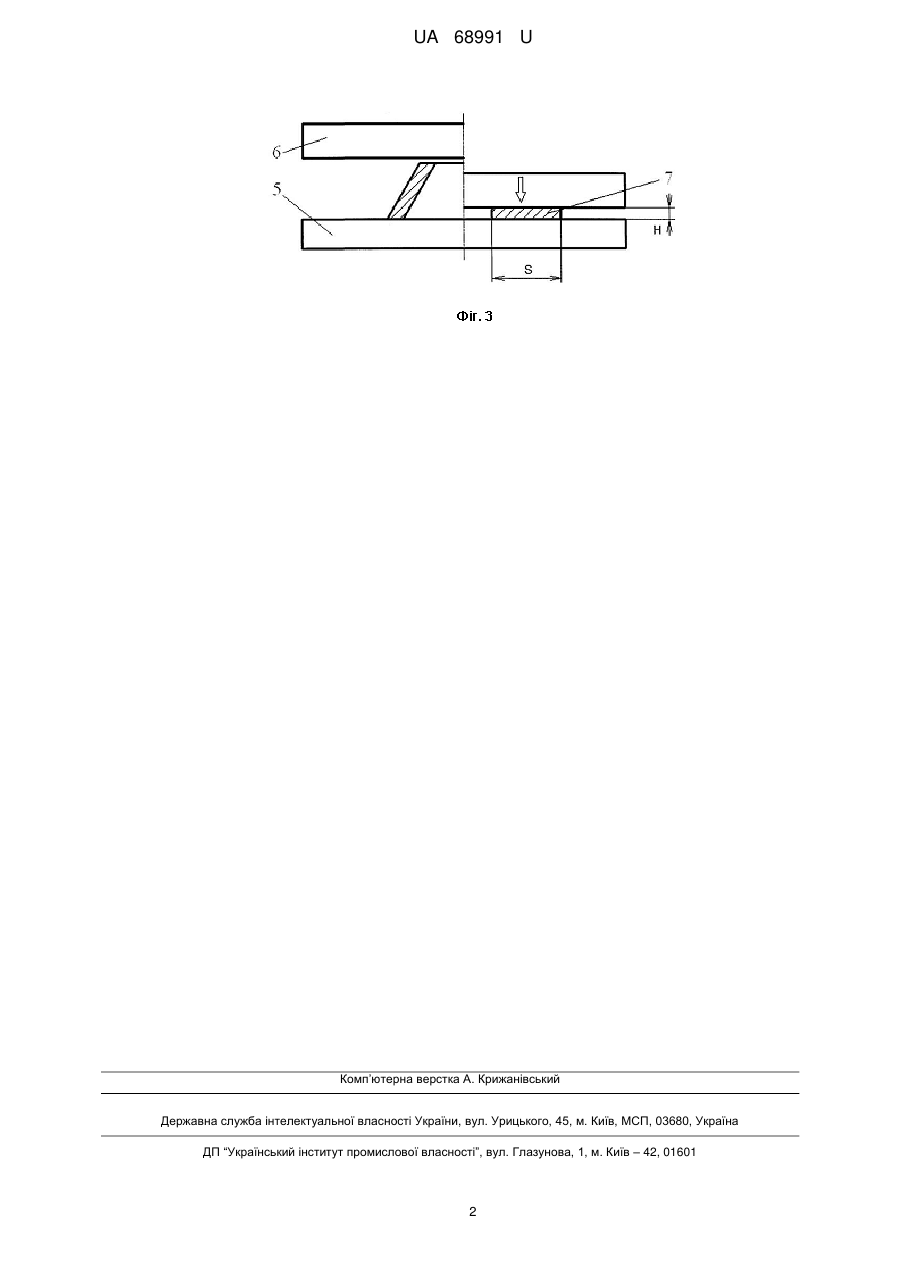

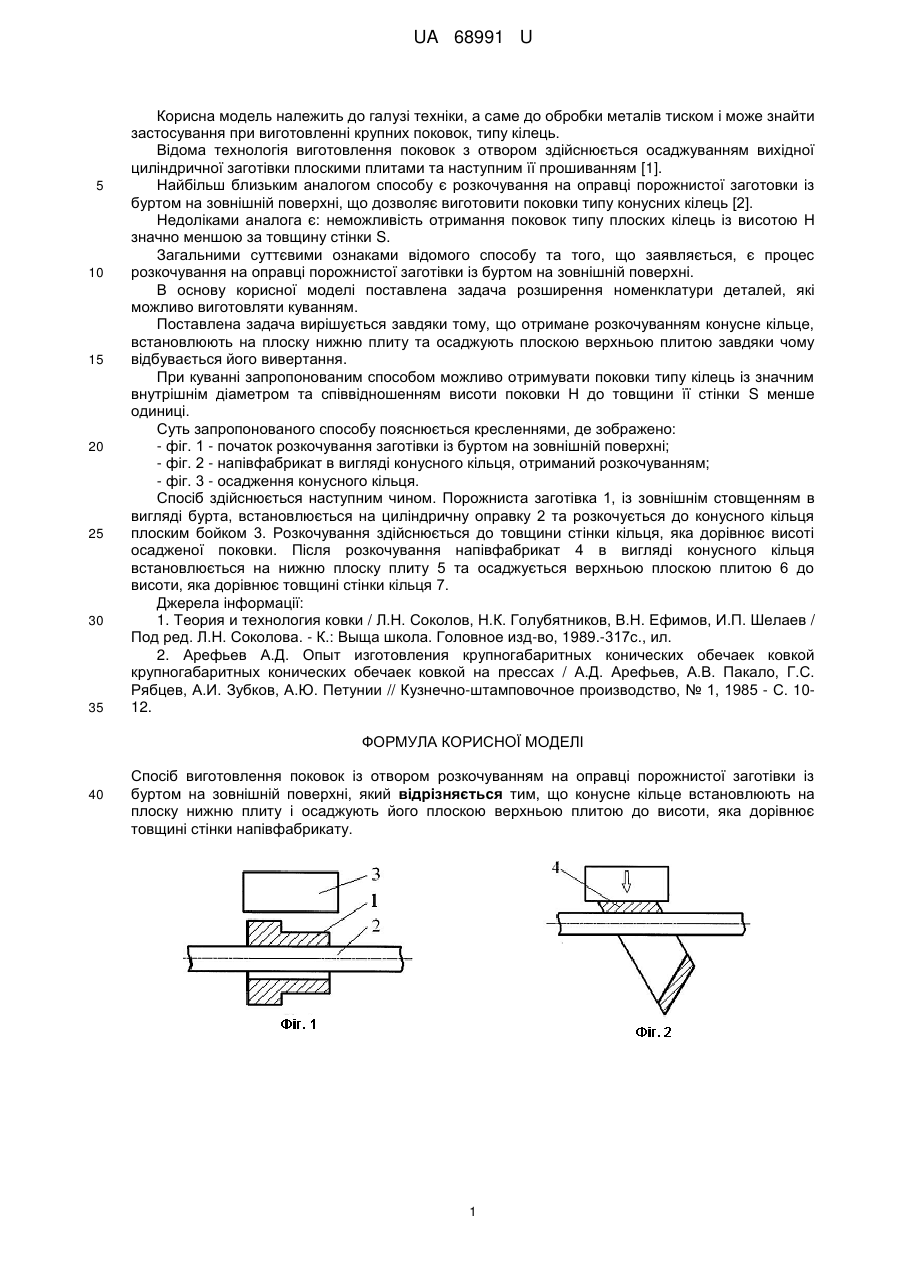

Реферат: UA 68991 U UA 68991 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може знайти застосування при виготовленні крупних поковок, типу кілець. Відома технологія виготовлення поковок з отвором здійснюється осаджуванням вихідної циліндричної заготівки плоскими плитами та наступним її прошиванням [1]. Найбільш близьким аналогом способу є розкочування на оправці порожнистої заготовки із буртом на зовнішній поверхні, що дозволяє виготовити поковки типу конусних кілець [2]. Недоліками аналога є: неможливість отримання поковок типу плоских кілець із висотою Н значно меншою за товщину стінки S. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес розкочування на оправці порожнистої заготівки із буртом на зовнішній поверхні. В основу корисної моделі поставлена задача розширення номенклатури деталей, які можливо виготовляти куванням. Поставлена задача вирішується завдяки тому, що отримане розкочуванням конусне кільце, встановлюють на плоску нижню плиту та осаджують плоскою верхньою плитою завдяки чому відбувається його вивертання. При куванні запропонованим способом можливо отримувати поковки типу кілець із значним внутрішнім діаметром та співвідношенням висоти поковки Н до товщини її стінки S менше одиниці. Суть запропонованого способу пояснюється кресленнями, де зображено: - фіг. 1 - початок розкочування заготівки із буртом на зовнішній поверхні; - фіг. 2 - напівфабрикат в вигляді конусного кільця, отриманий розкочуванням; - фіг. 3 - осадження конусного кільця. Спосіб здійснюється наступним чином. Порожниста заготівка 1, із зовнішнім стовщенням в вигляді бурта, встановлюється на циліндричну оправку 2 та розкочується до конусного кільця плоским бойком 3. Розкочування здійснюється до товщини стінки кільця, яка дорівнює висоті осадженої поковки. Після розкочування напівфабрикат 4 в вигляді конусного кільця встановлюється на нижню плоску плиту 5 та осаджується верхньою плоскою плитою 6 до висоти, яка дорівнює товщині стінки кільця 7. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989.-317с., ил. 2. Арефьев А.Д. Опыт изготовления крупногабаритных конических обечаек ковкой крупногабаритных конических обечаек ковкой на прессах / А.Д. Арефьев, А.В. Пакало, Г.С. Рябцев, А.И. Зубков, А.Ю. Петунии // Кузнечно-штамповочное производство, № 1, 1985 - С. 1012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб виготовлення поковок із отвором розкочуванням на оправці порожнистої заготівки із буртом на зовнішній поверхні, який відрізняється тим, що конусне кільце встановлюють на плоску нижню плиту і осаджують його плоскою верхньою плитою до висоти, яка дорівнює товщині стінки напівфабрикату. 1 UA 68991 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
