Відбиткова ложка із додатковими елементами

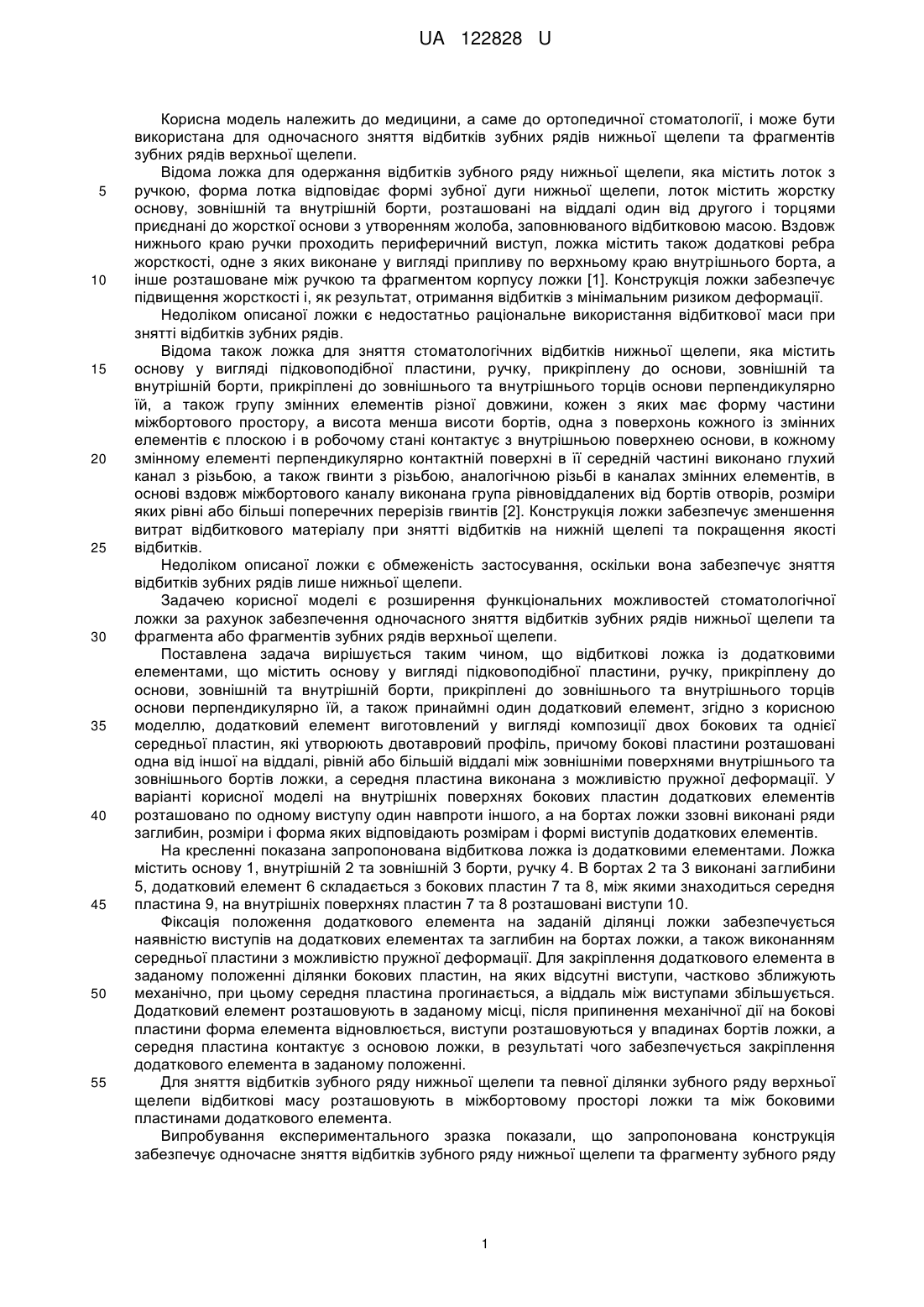

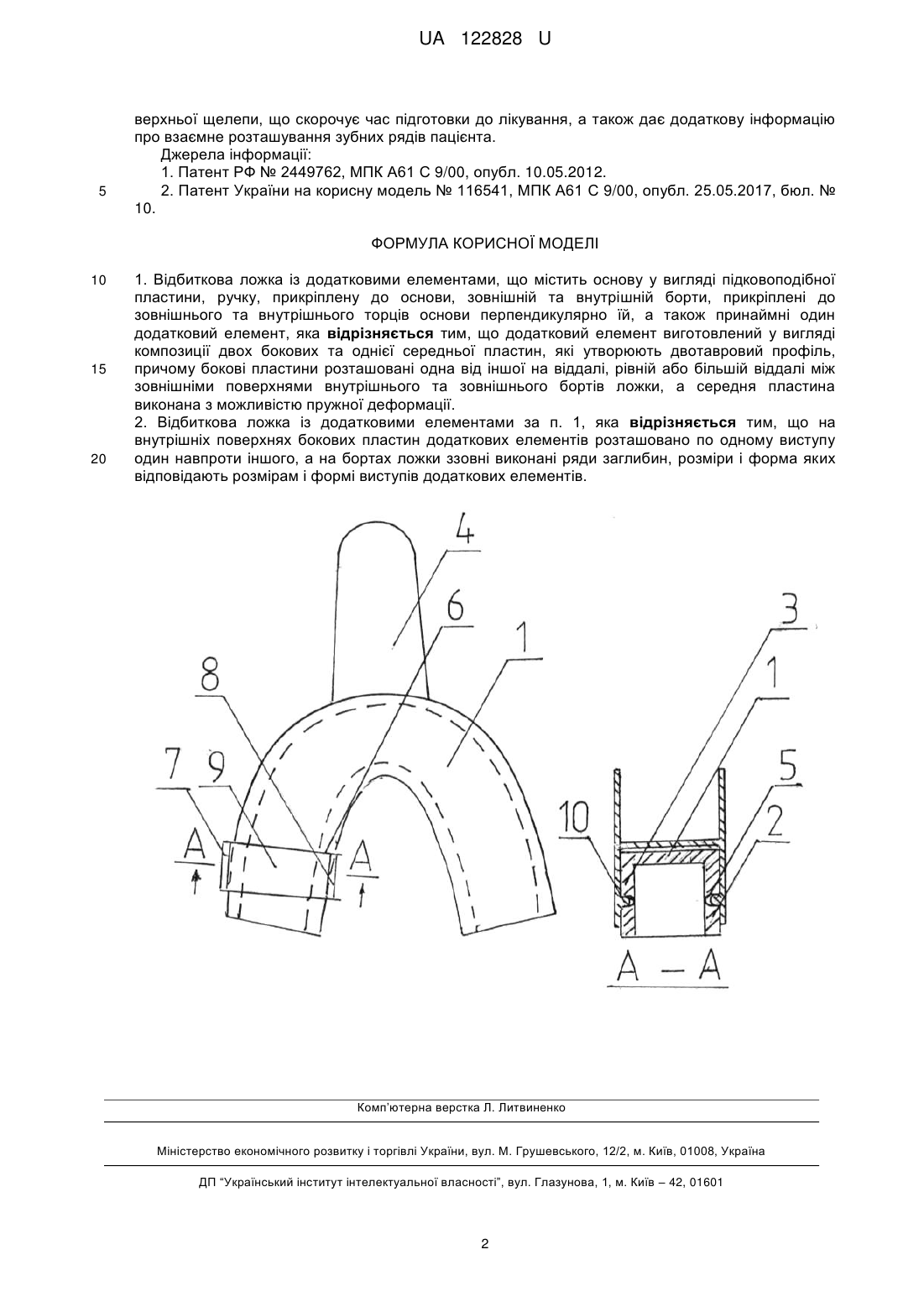

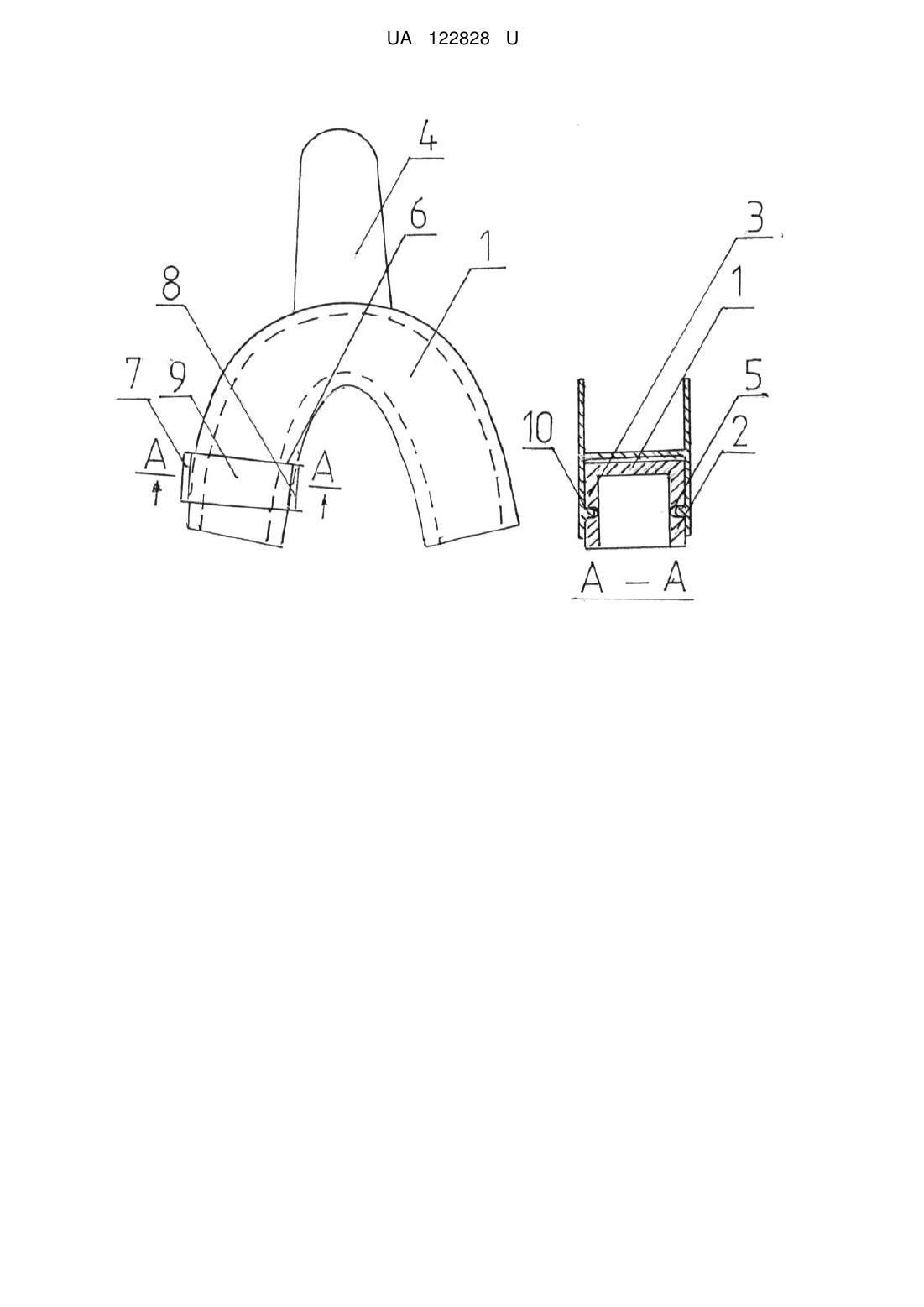

Реферат: Відбиткова ложка із додатковими елементами, містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, а також принаймні один додатковий елемент. Додатковий елемент виготовлений у вигляді композиції двох бокових та однієї середньої пластин, які утворюють двотавровий профіль, причому бокові пластини розташовані одна від іншої на віддалі, рівній або більшій віддалі між зовнішніми поверхнями внутрішнього та зовнішнього бортів ложки, а середня пластина виконана з можливістю пружної деформації. UA 122828 U (12) UA 122828 U UA 122828 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і може бути використана для одночасного зняття відбитків зубних рядів нижньої щелепи та фрагментів зубних рядів верхньої щелепи. Відома ложка для одержання відбитків зубного ряду нижньої щелепи, яка містить лоток з ручкою, форма лотка відповідає формі зубної дуги нижньої щелепи, лоток містить жорстку основу, зовнішній та внутрішній борти, розташовані на віддалі один від другого і торцями приєднані до жорсткої основи з утворенням жолоба, заповнюваного відбитковою масою. Вздовж нижнього краю ручки проходить периферичний виступ, ложка містить також додаткові ребра жорсткості, одне з яких виконане у вигляді припливу по верхньому краю внутрішнього борта, а інше розташоване між ручкою та фрагментом корпусу ложки [1]. Конструкція ложки забезпечує підвищення жорсткості і, як результат, отримання відбитків з мінімальним ризиком деформації. Недоліком описаної ложки є недостатньо раціональне використання відбиткової маси при знятті відбитків зубних рядів. Відома також ложка для зняття стоматологічних відбитків нижньої щелепи, яка містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, а також групу змінних елементів різної довжини, кожен з яких має форму частини міжбортового простору, а висота менша висоти бортів, одна з поверхонь кожного із змінних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи, в кожному змінному елементі перпендикулярно контактній поверхні в її середній частині виконано глухий канал з різьбою, а також гвинти з різьбою, аналогічною різьбі в каналах змінних елементів, в основі вздовж міжбортового каналу виконана група рівновіддалених від бортів отворів, розміри яких рівні або більші поперечних перерізів гвинтів [2]. Конструкція ложки забезпечує зменшення витрат відбиткового матеріалу при знятті відбитків на нижній щелепі та покращення якості відбитків. Недоліком описаної ложки є обмеженість застосування, оскільки вона забезпечує зняття відбитків зубних рядів лише нижньої щелепи. Задачею корисної моделі є розширення функціональних можливостей стоматологічної ложки за рахунок забезпечення одночасного зняття відбитків зубних рядів нижньої щелепи та фрагмента або фрагментів зубних рядів верхньої щелепи. Поставлена задача вирішується таким чином, що відбиткові ложка із додатковими елементами, що містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, а також принаймні один додатковий елемент, згідно з корисною моделлю, додатковий елемент виготовлений у вигляді композиції двох бокових та однієї середньої пластин, які утворюють двотавровий профіль, причому бокові пластини розташовані одна від іншої на віддалі, рівній або більшій віддалі між зовнішніми поверхнями внутрішнього та зовнішнього бортів ложки, а середня пластина виконана з можливістю пружної деформації. У варіанті корисної моделі на внутрішніх поверхнях бокових пластин додаткових елементів розташовано по одному виступу один навпроти іншого, а на бортах ложки ззовні виконані ряди заглибин, розміри і форма яких відповідають розмірам і формі виступів додаткових елементів. На кресленні показана запропонована відбиткова ложка із додатковими елементами. Ложка містить основу 1, внутрішній 2 та зовнішній 3 борти, ручку 4. В бортах 2 та 3 виконані заглибини 5, додатковий елемент 6 складається з бокових пластин 7 та 8, між якими знаходиться середня пластина 9, на внутрішніх поверхнях пластин 7 та 8 розташовані виступи 10. Фіксація положення додаткового елемента на заданій ділянці ложки забезпечується наявністю виступів на додаткових елементах та заглибин на бортах ложки, а також виконанням середньої пластини з можливістю пружної деформації. Для закріплення додаткового елемента в заданому положенні ділянки бокових пластин, на яких відсутні виступи, частково зближують механічно, при цьому середня пластина прогинається, а віддаль між виступами збільшується. Додатковий елемент розташовують в заданому місці, після припинення механічної дії на бокові пластини форма елемента відновлюється, виступи розташовуються у впадинах бортів ложки, а середня пластина контактує з основою ложки, в результаті чого забезпечується закріплення додаткового елемента в заданому положенні. Для зняття відбитків зубного ряду нижньої щелепи та певної ділянки зубного ряду верхньої щелепи відбиткові масу розташовують в міжбортовому просторі ложки та між боковими пластинами додаткового елемента. Випробування експериментального зразка показали, що запропонована конструкція забезпечує одночасне зняття відбитків зубного ряду нижньої щелепи та фрагменту зубного ряду 1 UA 122828 U 5 верхньої щелепи, що скорочує час підготовки до лікування, а також дає додаткову інформацію про взаємне розташування зубних рядів пацієнта. Джерела інформації: 1. Патент РФ № 2449762, МПК А61 С 9/00, опубл. 10.05.2012. 2. Патент України на корисну модель № 116541, МПК А61 С 9/00, опубл. 25.05.2017, бюл. № 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Відбиткова ложка із додатковими елементами, що містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, а також принаймні один додатковий елемент, яка відрізняється тим, що додатковий елемент виготовлений у вигляді композиції двох бокових та однієї середньої пластин, які утворюють двотавровий профіль, причому бокові пластини розташовані одна від іншої на віддалі, рівній або більшій віддалі між зовнішніми поверхнями внутрішнього та зовнішнього бортів ложки, а середня пластина виконана з можливістю пружної деформації. 2. Відбиткова ложка із додатковими елементами за п. 1, яка відрізняється тим, що на внутрішніх поверхнях бокових пластин додаткових елементів розташовано по одному виступу один навпроти іншого, а на бортах ложки ззовні виконані ряди заглибин, розміри і форма яких відповідають розмірам і формі виступів додаткових елементів. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
