Стоматологічна ложка із змінними елементами

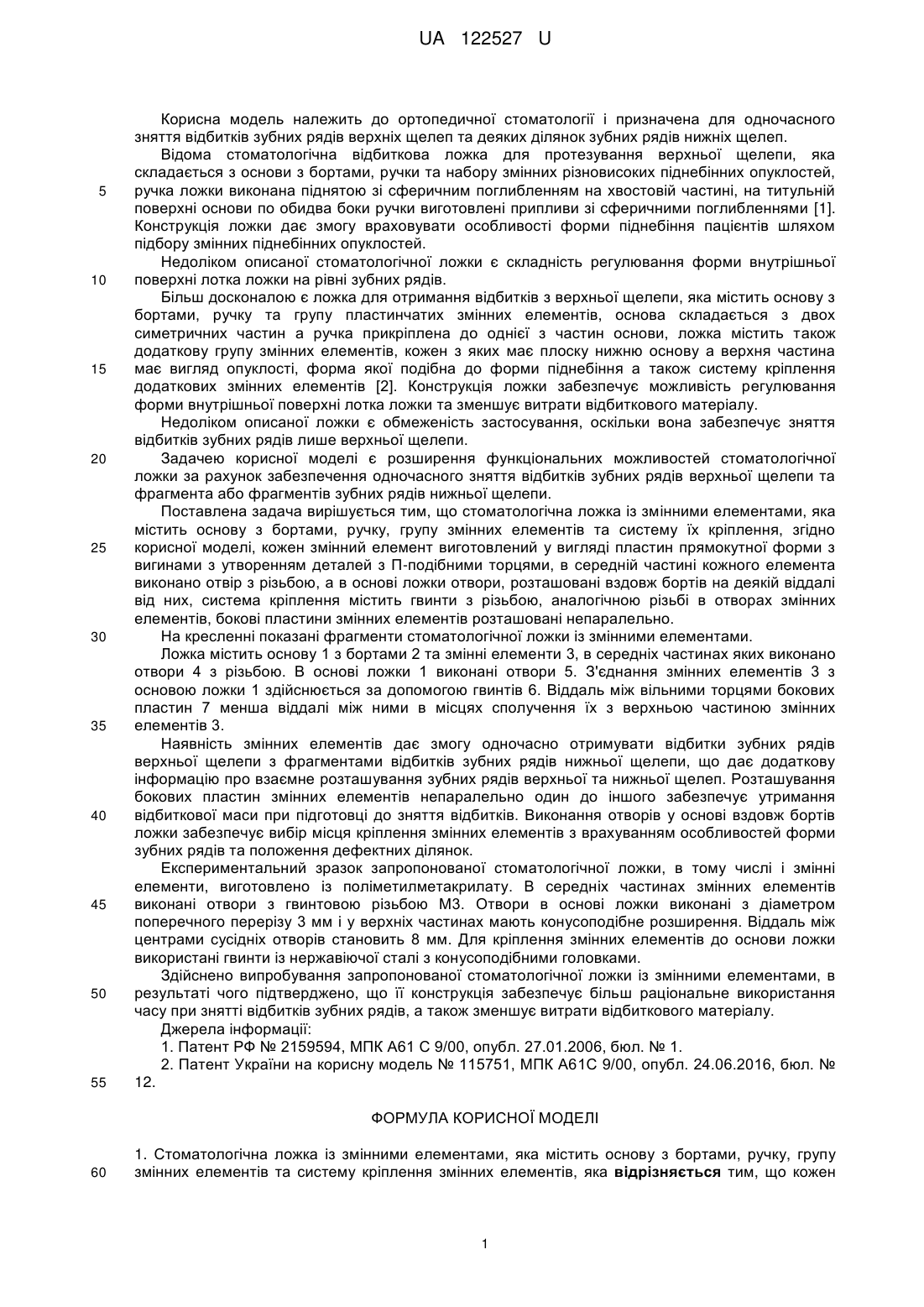

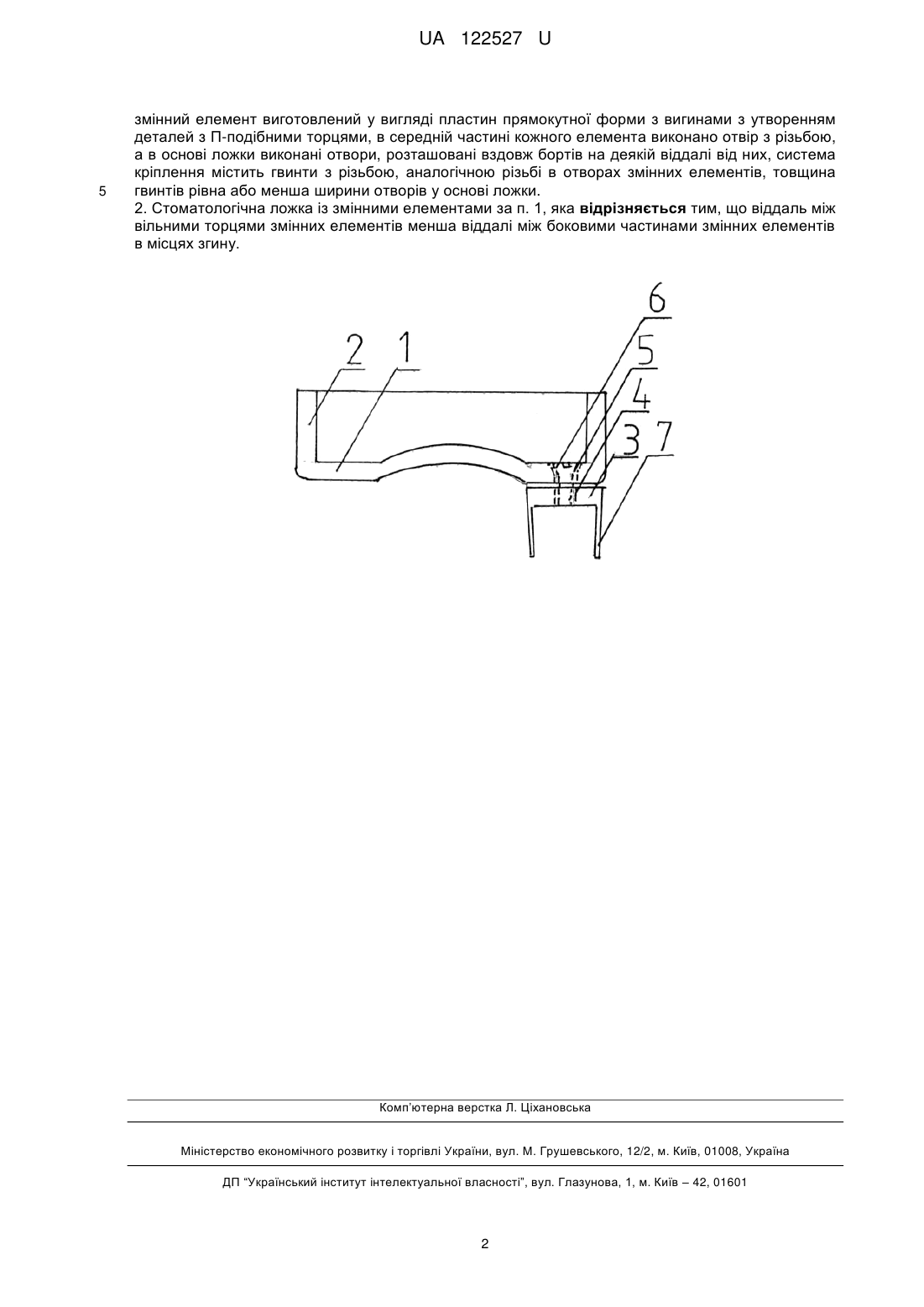

Реферат: Стоматологічна ложка із змінними елементами має основу з бортами, ручку, групу змінних елементів та систему кріплення змінних елементів. Кожен змінний елемент виготовлений у вигляді пластин прямокутної форми з вигинами з утворенням деталей з П-подібними торцями. В середній частині кожного елемента виконано отвір з різьбою. В основі ложки виконані отвори, розташовані вздовж бортів на деякій віддалі від них. Система кріплення містить гвинти з різьбою, аналогічною різьбі в отворах змінних елементів. Товщина гвинтів рівна або менша ширини отворів у основі ложки. UA 122527 U (12) UA 122527 U UA 122527 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ортопедичної стоматології і призначена для одночасного зняття відбитків зубних рядів верхніх щелеп та деяких ділянок зубних рядів нижніх щелеп. Відома стоматологічна відбиткова ложка для протезування верхньої щелепи, яка складається з основи з бортами, ручки та набору змінних різновисоких піднебінних опуклостей, ручка ложки виконана піднятою зі сферичним поглибленням на хвостовій частині, на титульній поверхні основи по обидва боки ручки виготовлені припливи зі сферичними поглибленнями [1]. Конструкція ложки дає змогу враховувати особливості форми піднебіння пацієнтів шляхом підбору змінних піднебінних опуклостей. Недоліком описаної стоматологічної ложки є складність регулювання форми внутрішньої поверхні лотка ложки на рівні зубних рядів. Більш досконалою є ложка для отримання відбитків з верхньої щелепи, яка містить основу з бортами, ручку та групу пластинчатих змінних елементів, основа складається з двох симетричних частин а ручка прикріплена до однієї з частин основи, ложка містить також додаткову групу змінних елементів, кожен з яких має плоску нижню основу а верхня частина має вигляд опуклості, форма якої подібна до форми піднебіння а також систему кріплення додаткових змінних елементів [2]. Конструкція ложки забезпечує можливість регулювання форми внутрішньої поверхні лотка ложки та зменшує витрати відбиткового матеріалу. Недоліком описаної ложки є обмеженість застосування, оскільки вона забезпечує зняття відбитків зубних рядів лише верхньої щелепи. Задачею корисної моделі є розширення функціональних можливостей стоматологічної ложки за рахунок забезпечення одночасного зняття відбитків зубних рядів верхньої щелепи та фрагмента або фрагментів зубних рядів нижньої щелепи. Поставлена задача вирішується тим, що стоматологічна ложка із змінними елементами, яка містить основу з бортами, ручку, групу змінних елементів та систему їх кріплення, згідно корисної моделі, кожен змінний елемент виготовлений у вигляді пластин прямокутної форми з вигинами з утворенням деталей з П-подібними торцями, в середній частині кожного елемента виконано отвір з різьбою, а в основі ложки отвори, розташовані вздовж бортів на деякій віддалі від них, система кріплення містить гвинти з різьбою, аналогічною різьбі в отворах змінних елементів, бокові пластини змінних елементів розташовані непаралельно. На кресленні показані фрагменти стоматологічної ложки із змінними елементами. Ложка містить основу 1 з бортами 2 та змінні елементи 3, в середніх частинах яких виконано отвори 4 з різьбою. В основі ложки 1 виконані отвори 5. З'єднання змінних елементів 3 з основою ложки 1 здійснюється за допомогою гвинтів 6. Віддаль між вільними торцями бокових пластин 7 менша віддалі між ними в місцях сполучення їх з верхньою частиною змінних елементів 3. Наявність змінних елементів дає змогу одночасно отримувати відбитки зубних рядів верхньої щелепи з фрагментами відбитків зубних рядів нижньої щелепи, що дає додаткову інформацію про взаємне розташування зубних рядів верхньої та нижньої щелеп. Розташування бокових пластин змінних елементів непаралельно один до іншого забезпечує утримання відбиткової маси при підготовці до зняття відбитків. Виконання отворів у основі вздовж бортів ложки забезпечує вибір місця кріплення змінних елементів з врахуванням особливостей форми зубних рядів та положення дефектних ділянок. Експериментальний зразок запропонованої стоматологічної ложки, в тому числі і змінні елементи, виготовлено із поліметилметакрилату. В середніх частинах змінних елементів виконані отвори з гвинтовою різьбою М3. Отвори в основі ложки виконані з діаметром поперечного перерізу 3 мм і у верхніх частинах мають конусоподібне розширення. Віддаль між центрами сусідніх отворів становить 8 мм. Для кріплення змінних елементів до основи ложки використані гвинти із нержавіючої сталі з конусоподібними головками. Здійснено випробування запропонованої стоматологічної ложки із змінними елементами, в результаті чого підтверджено, що її конструкція забезпечує більш раціональне використання часу при знятті відбитків зубних рядів, а також зменшує витрати відбиткового матеріалу. Джерела інформації: 1. Патент РФ № 2159594, МПК А61 С 9/00, опубл. 27.01.2006, бюл. № 1. 2. Патент України на корисну модель № 115751, МПК А61С 9/00, опубл. 24.06.2016, бюл. № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Стоматологічна ложка із змінними елементами, яка містить основу з бортами, ручку, групу змінних елементів та систему кріплення змінних елементів, яка відрізняється тим, що кожен 1 UA 122527 U 5 змінний елемент виготовлений у вигляді пластин прямокутної форми з вигинами з утворенням деталей з П-подібними торцями, в середній частині кожного елемента виконано отвір з різьбою, а в основі ложки виконані отвори, розташовані вздовж бортів на деякій віддалі від них, система кріплення містить гвинти з різьбою, аналогічною різьбі в отворах змінних елементів, товщина гвинтів рівна або менша ширини отворів у основі ложки. 2. Стоматологічна ложка із змінними елементами за п. 1, яка відрізняється тим, що віддаль між вільними торцями змінних елементів менша віддалі між боковими частинами змінних елементів в місцях згину. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
