Відбиткова стоматологічна ложка із змінними елементами

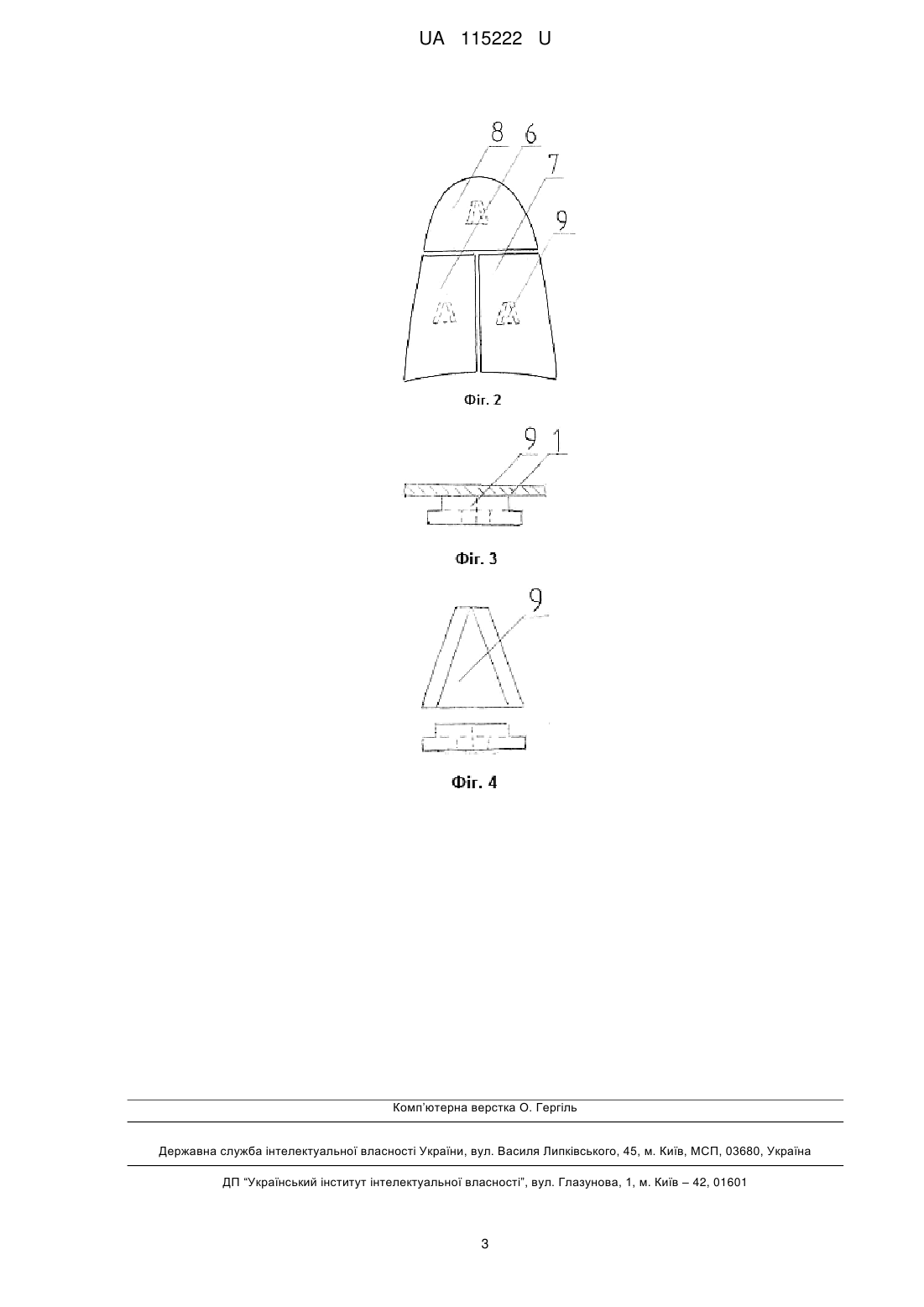

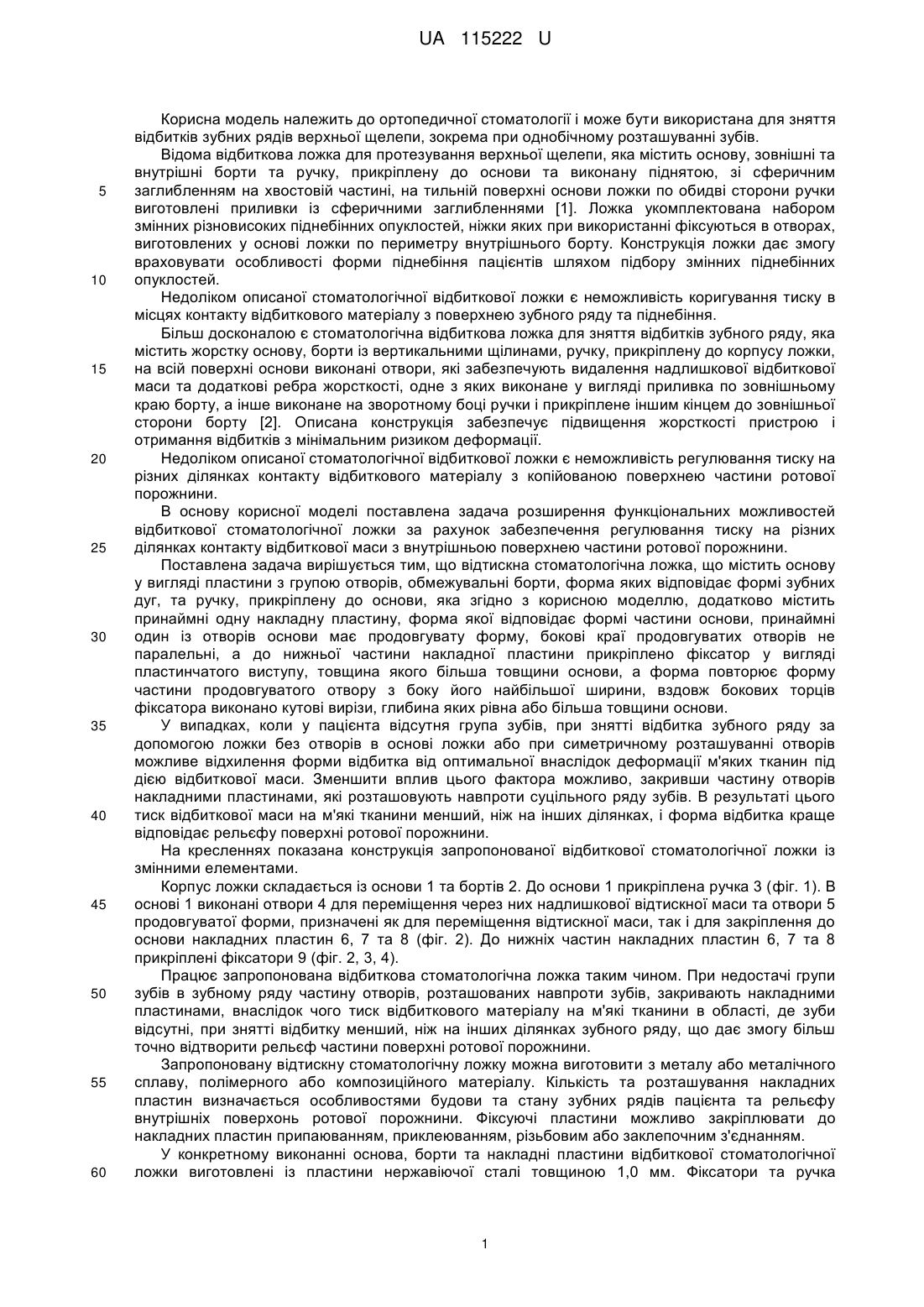

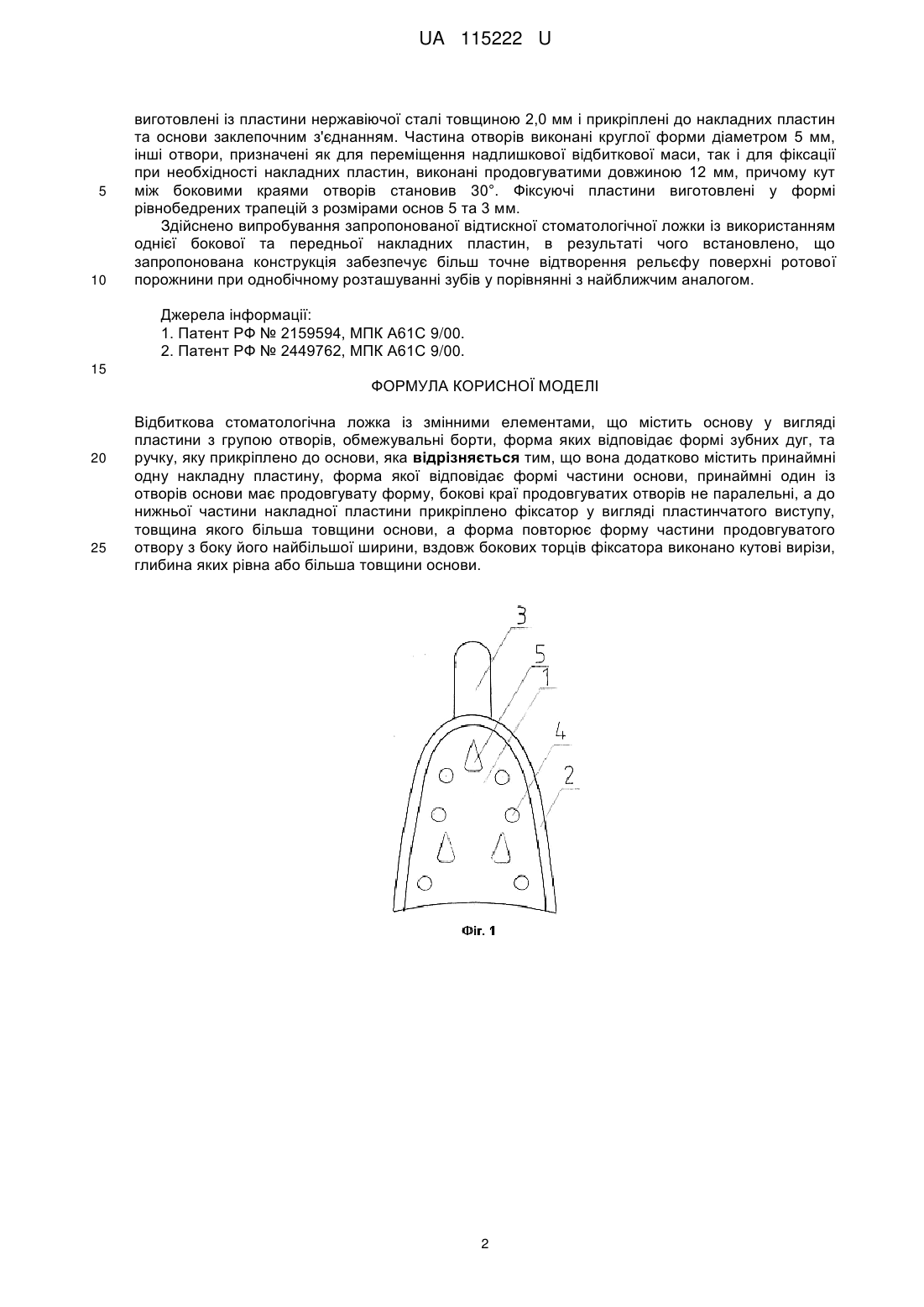

Реферат: Відбиткова стоматологічна ложка із змінними елементами містить основу у вигляді пластини з групою отворів, обмежувальні борти, форма яких відповідає формі зубних дуг, та ручку, яку прикріплено до основи. Додатково містить принаймні одну накладну пластину, форма якої відповідає формі частини основи, принаймні один із отворів основи має продовгувату форму, бокові краї продовгуватих отворів не паралельні, а до нижньої частини накладної пластини прикріплено фіксатор у вигляді пластинчатого виступу, товщина якого більша товщини основи, а форма повторює форму частини продовгуватого отвору з боку його найбільшої ширини, вздовж бокових торців фіксатора виконано кутові вирізи, глибина яких рівна або більша товщини основи. UA 115222 U (12) UA 115222 U UA 115222 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ортопедичної стоматології і може бути використана для зняття відбитків зубних рядів верхньої щелепи, зокрема при однобічному розташуванні зубів. Відома відбиткова ложка для протезування верхньої щелепи, яка містить основу, зовнішні та внутрішні борти та ручку, прикріплену до основи та виконану піднятою, зі сферичним заглибленням на хвостовій частині, на тильній поверхні основи ложки по обидві сторони ручки виготовлені приливки із сферичними заглибленнями [1]. Ложка укомплектована набором змінних різновисоких піднебінних опуклостей, ніжки яких при використанні фіксуються в отворах, виготовлених у основі ложки по периметру внутрішнього борту. Конструкція ложки дає змогу враховувати особливості форми піднебіння пацієнтів шляхом підбору змінних піднебінних опуклостей. Недоліком описаної стоматологічної відбиткової ложки є неможливість коригування тиску в місцях контакту відбиткового матеріалу з поверхнею зубного ряду та піднебіння. Більш досконалою є стоматологічна відбиткова ложка для зняття відбитків зубного ряду, яка містить жорстку основу, борти із вертикальними щілинами, ручку, прикріплену до корпусу ложки, на всій поверхні основи виконані отвори, які забезпечують видалення надлишкової відбиткової маси та додаткові ребра жорсткості, одне з яких виконане у вигляді приливка по зовнішньому краю борту, а інше виконане на зворотному боці ручки і прикріплене іншим кінцем до зовнішньої сторони борту [2]. Описана конструкція забезпечує підвищення жорсткості пристрою і отримання відбитків з мінімальним ризиком деформації. Недоліком описаної стоматологічної відбиткової ложки є неможливість регулювання тиску на різних ділянках контакту відбиткового матеріалу з копійованою поверхнею частини ротової порожнини. В основу корисної моделі поставлена задача розширення функціональних можливостей відбиткової стоматологічної ложки за рахунок забезпечення регулювання тиску на різних ділянках контакту відбиткової маси з внутрішньою поверхнею частини ротової порожнини. Поставлена задача вирішується тим, що відтискна стоматологічна ложка, що містить основу у вигляді пластини з групою отворів, обмежувальні борти, форма яких відповідає формі зубних дуг, та ручку, прикріплену до основи, яка згідно з корисною моделлю, додатково містить принаймні одну накладну пластину, форма якої відповідає формі частини основи, принаймні один із отворів основи має продовгувату форму, бокові краї продовгуватих отворів не паралельні, а до нижньої частини накладної пластини прикріплено фіксатор у вигляді пластинчатого виступу, товщина якого більша товщини основи, а форма повторює форму частини продовгуватого отвору з боку його найбільшої ширини, вздовж бокових торців фіксатора виконано кутові вирізи, глибина яких рівна або більша товщини основи. У випадках, коли у пацієнта відсутня група зубів, при знятті відбитка зубного ряду за допомогою ложки без отворів в основі ложки або при симетричному розташуванні отворів можливе відхилення форми відбитка від оптимальної внаслідок деформації м'яких тканин під дією відбиткової маси. Зменшити вплив цього фактора можливо, закривши частину отворів накладними пластинами, які розташовують навпроти суцільного ряду зубів. В результаті цього тиск відбиткової маси на м'які тканини менший, ніж на інших ділянках, і форма відбитка краще відповідає рельєфу поверхні ротової порожнини. На кресленнях показана конструкція запропонованої відбиткової стоматологічної ложки із змінними елементами. Корпус ложки складається із основи 1 та бортів 2. До основи 1 прикріплена ручка 3 (фіг. 1). В основі 1 виконані отвори 4 для переміщення через них надлишкової відтискної маси та отвори 5 продовгуватої форми, призначені як для переміщення відтискної маси, так і для закріплення до основи накладних пластин 6, 7 та 8 (фіг. 2). До нижніх частин накладних пластин 6, 7 та 8 прикріплені фіксатори 9 (фіг. 2, 3, 4). Працює запропонована відбиткова стоматологічна ложка таким чином. При недостачі групи зубів в зубному ряду частину отворів, розташованих навпроти зубів, закривають накладними пластинами, внаслідок чого тиск відбиткового матеріалу на м'які тканини в області, де зуби відсутні, при знятті відбитку менший, ніж на інших ділянках зубного ряду, що дає змогу більш точно відтворити рельєф частини поверхні ротової порожнини. Запропоновану відтискну стоматологічну ложку можна виготовити з металу або металічного сплаву, полімерного або композиційного матеріалу. Кількість та розташування накладних пластин визначається особливостями будови та стану зубних рядів пацієнта та рельєфу внутрішніх поверхонь ротової порожнини. Фіксуючі пластини можливо закріплювати до накладних пластин припаюванням, приклеюванням, різьбовим або заклепочним з'єднанням. У конкретному виконанні основа, борти та накладні пластини відбиткової стоматологічної ложки виготовлені із пластини нержавіючої сталі товщиною 1,0 мм. Фіксатори та ручка 1 UA 115222 U 5 10 виготовлені із пластини нержавіючої сталі товщиною 2,0 мм і прикріплені до накладних пластин та основи заклепочним з'єднанням. Частина отворів виконані круглої форми діаметром 5 мм, інші отвори, призначені як для переміщення надлишкової відбиткової маси, так і для фіксації при необхідності накладних пластин, виконані продовгуватими довжиною 12 мм, причому кут між боковими краями отворів становив 30°. Фіксуючі пластини виготовлені у формі рівнобедрених трапецій з розмірами основ 5 та 3 мм. Здійснено випробування запропонованої відтискної стоматологічної ложки із використанням однієї бокової та передньої накладних пластин, в результаті чого встановлено, що запропонована конструкція забезпечує більш точне відтворення рельєфу поверхні ротової порожнини при однобічному розташуванні зубів у порівнянні з найближчим аналогом. Джерела інформації: 1. Патент РФ № 2159594, МПК А61С 9/00. 2. Патент РФ № 2449762, МПК А61С 9/00. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Відбиткова стоматологічна ложка із змінними елементами, що містить основу у вигляді пластини з групою отворів, обмежувальні борти, форма яких відповідає формі зубних дуг, та ручку, яку прикріплено до основи, яка відрізняється тим, що вона додатково містить принаймні одну накладну пластину, форма якої відповідає формі частини основи, принаймні один із отворів основи має продовгувату форму, бокові краї продовгуватих отворів не паралельні, а до нижньої частини накладної пластини прикріплено фіксатор у вигляді пластинчатого виступу, товщина якого більша товщини основи, а форма повторює форму частини продовгуватого отвору з боку його найбільшої ширини, вздовж бокових торців фіксатора виконано кутові вирізи, глибина яких рівна або більша товщини основи. 2 UA 115222 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
