Гідравлічний кувальний прес

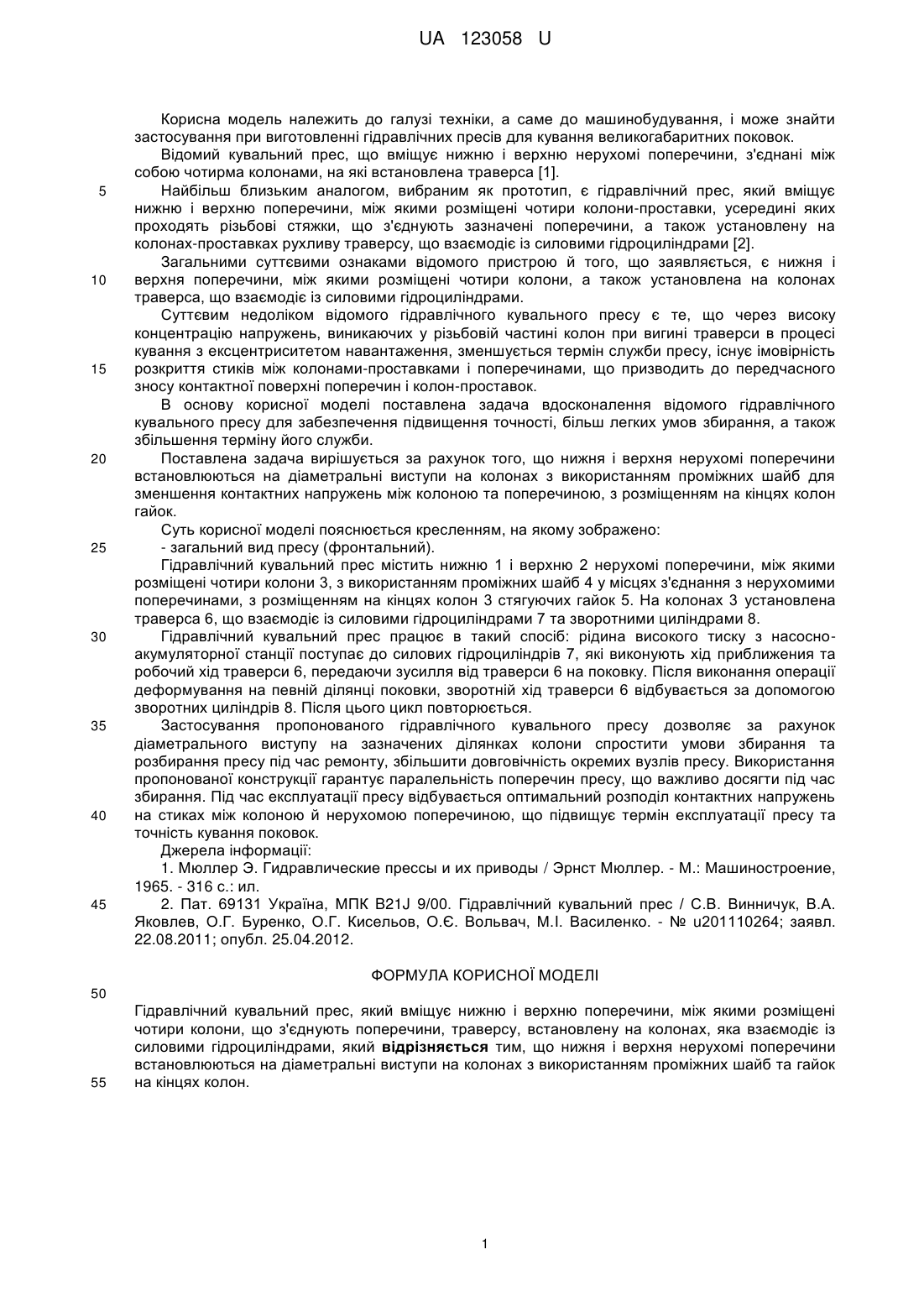

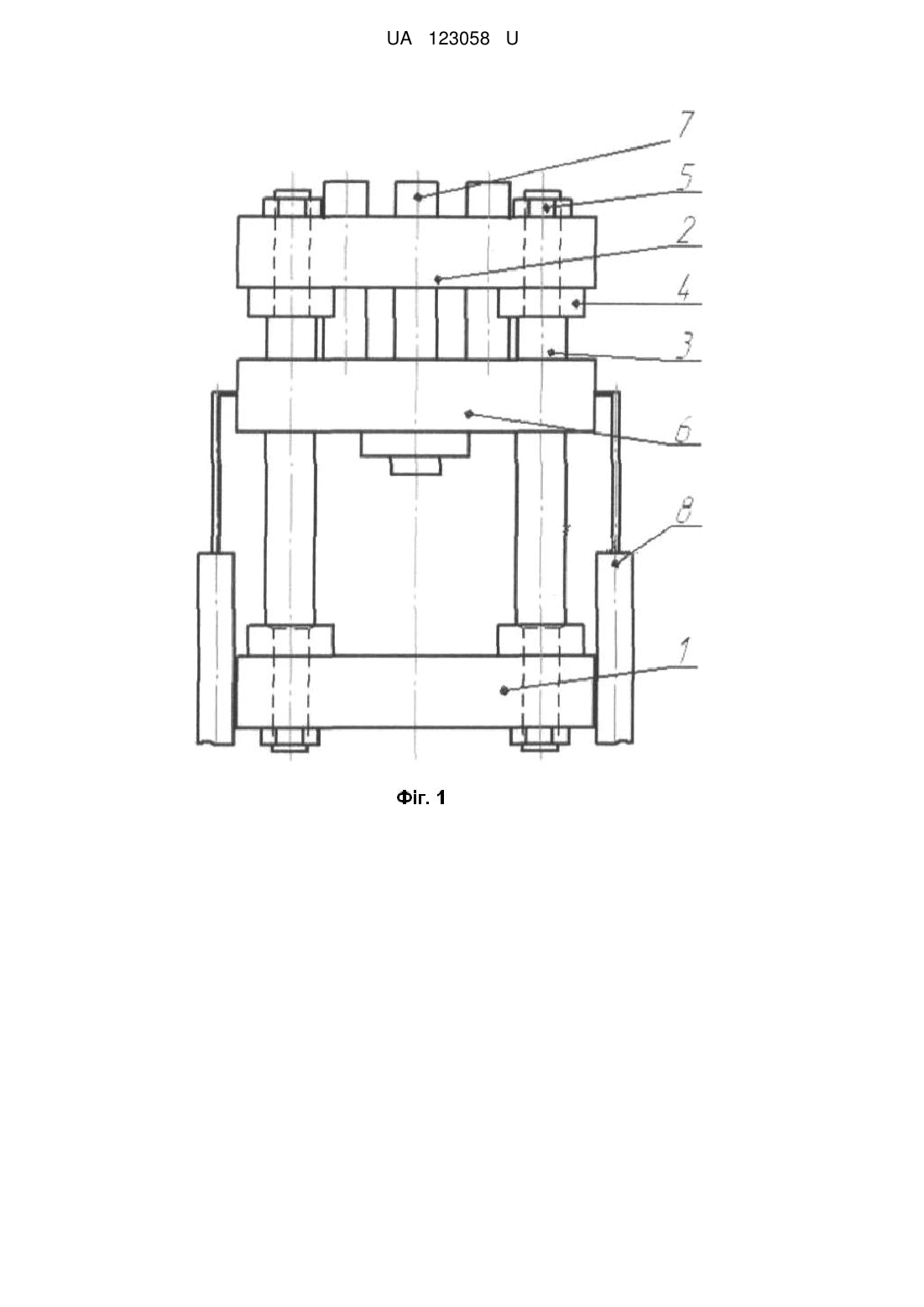

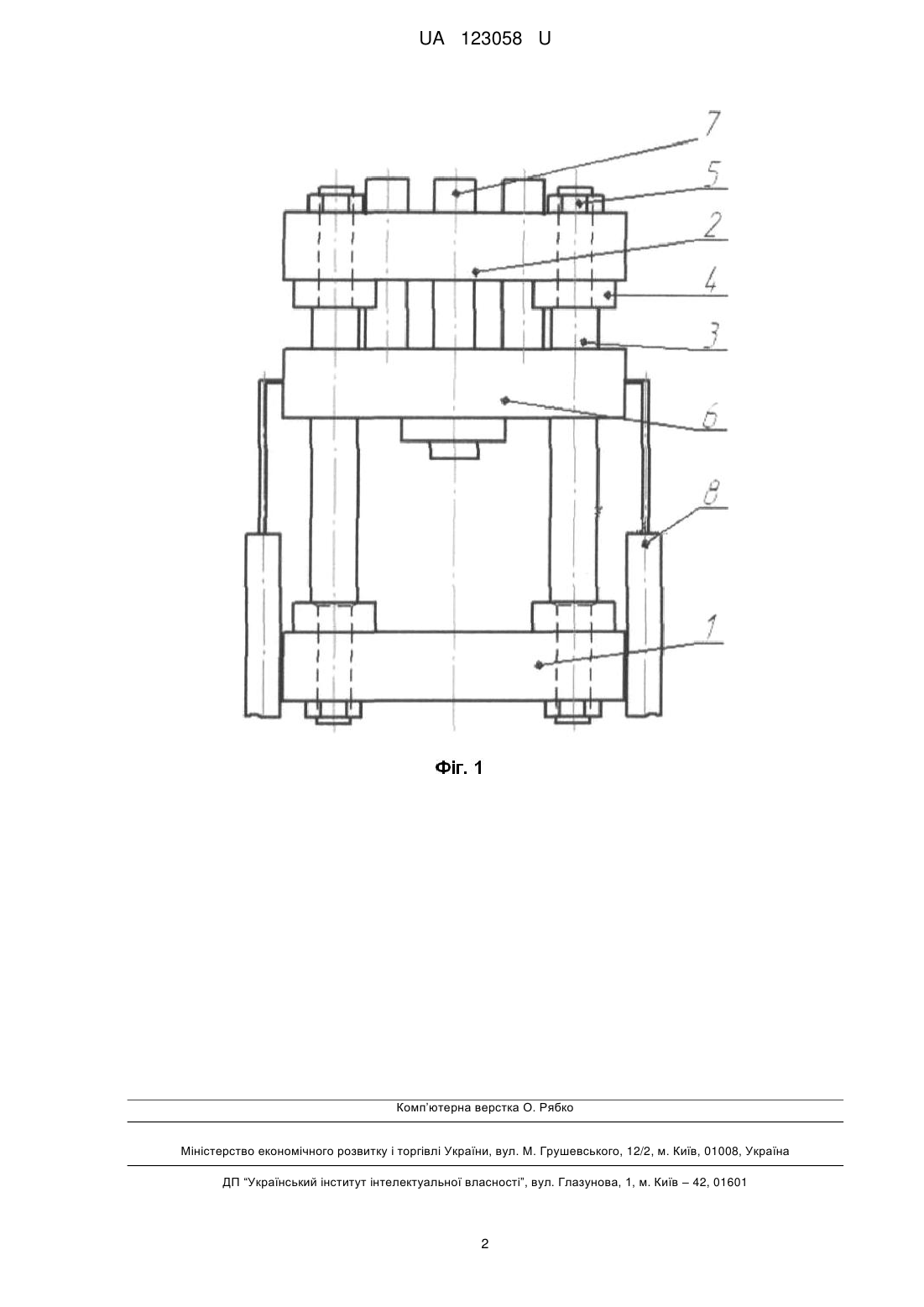

Реферат: Гідравлічний кувальний прес містить нижню і верхню поперечини, між якими розміщені чотири колони, що з'єднують поперечини, траверсу, встановлену на колонах, яка взаємодіє із силовими гідроциліндрами, причому нижня і верхня нерухомі поперечини встановлюються на діаметральні виступи на колонах з використанням проміжних шайб та гайок на кінцях колон. UA 123058 U (54) ГІДРАВЛІЧНИЙ КУВАЛЬНИЙ ПРЕС UA 123058 U UA 123058 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до машинобудування, і може знайти застосування при виготовленні гідравлічних пресів для кування великогабаритних поковок. Відомий кувальний прес, що вміщує нижню і верхню нерухомі поперечини, з'єднані між собою чотирма колонами, на які встановлена траверса [1]. Найбільш близьким аналогом, вибраним як прототип, є гідравлічний прес, який вміщує нижню і верхню поперечини, між якими розміщені чотири колони-проставки, усередині яких проходять різьбові стяжки, що з'єднують зазначені поперечини, а також установлену на колонах-проставках рухливу траверсу, що взаємодіє із силовими гідроциліндрами [2]. Загальними суттєвими ознаками відомого пристрою й того, що заявляється, є нижня і верхня поперечини, між якими розміщені чотири колони, а також установлена на колонах траверса, що взаємодіє із силовими гідроциліндрами. Суттєвим недоліком відомого гідравлічного кувального пресу є те, що через високу концентрацію напружень, виникаючих у різьбовій частині колон при вигині траверси в процесі кування з ексцентриситетом навантаження, зменшується термін служби пресу, існує імовірність розкриття стиків між колонами-проставками і поперечинами, що призводить до передчасного зносу контактної поверхні поперечин і колон-проставок. В основу корисної моделі поставлена задача вдосконалення відомого гідравлічного кувального пресу для забезпечення підвищення точності, більш легких умов збирання, а також збільшення терміну його служби. Поставлена задача вирішується за рахунок того, що нижня і верхня нерухомі поперечини встановлюються на діаметральні виступи на колонах з використанням проміжних шайб для зменшення контактних напружень між колоною та поперечиною, з розміщенням на кінцях колон гайок. Суть корисної моделі пояснюється кресленням, на якому зображено: - загальний вид пресу (фронтальний). Гідравлічний кувальний прес містить нижню 1 і верхню 2 нерухомі поперечини, між якими розміщені чотири колони 3, з використанням проміжних шайб 4 у місцях з'єднання з нерухомими поперечинами, з розміщенням на кінцях колон 3 стягуючих гайок 5. На колонах 3 установлена траверса 6, що взаємодіє із силовими гідроциліндрами 7 та зворотними циліндрами 8. Гідравлічний кувальний прес працює в такий спосіб: рідина високого тиску з насосноакумуляторної станції поступає до силових гідроциліндрів 7, які виконують хід приближения та робочий хід траверси 6, передаючи зусилля від траверси 6 на поковку. Після виконання операції деформування на певній ділянці поковки, зворотній хід траверси 6 відбувається за допомогою зворотних циліндрів 8. Після цього цикл повторюється. Застосування пропонованого гідравлічного кувального пресу дозволяє за рахунок діаметрального виступу на зазначених ділянках колони спростити умови збирання та розбирання пресу під час ремонту, збільшити довговічність окремих вузлів пресу. Використання пропонованої конструкції гарантує паралельність поперечин пресу, що важливо досягти під час збирання. Під час експлуатації пресу відбувається оптимальний розподіл контактних напружень на стиках між колоною й нерухомою поперечиною, що підвищує термін експлуатації пресу та точність кування поковок. Джерела інформації: 1. Мюллер Э. Гидравлические прессы и их приводы / Эрнст Мюллер. - М.: Машиностроение, 1965. - 316 с.: ил. 2. Пат. 69131 Україна, МПК B21J 9/00. Гідравлічний кувальний прес / С.В. Винничук, В.А. Яковлев, О.Г. Буренко, О.Г. Кисельов, О.Є. Вольвач, М.I. Василенко. - № u201110264; заявл. 22.08.2011; опубл. 25.04.2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Гідравлічний кувальний прес, який вміщує нижню і верхню поперечини, між якими розміщені чотири колони, що з'єднують поперечини, траверсу, встановлену на колонах, яка взаємодіє із силовими гідроциліндрами, який відрізняється тим, що нижня і верхня нерухомі поперечини встановлюються на діаметральні виступи на колонах з використанням проміжних шайб та гайок на кінцях колон. 1 UA 123058 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
